A fényszóró és az első ködfényszóró beállítása (Európában)

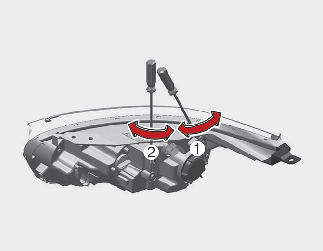

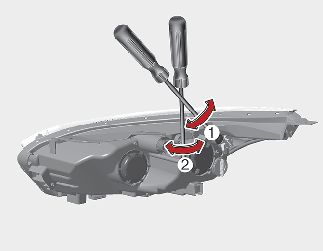

A fényszóró beállítása

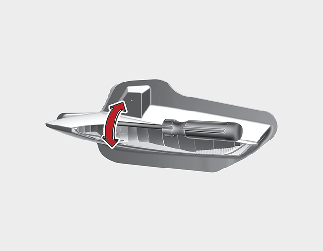

Az első ködlámpa beállítása
-
Az első ködfényszóró ugyanazzal a módszerrel állítható be, mint a fényszóró.
-
Ha az első ködfényszóró és az elem megfelelő állapotban van, akkor állítsa be az első ködfényszórókat.
-

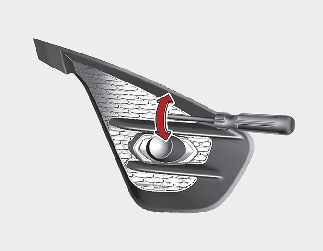

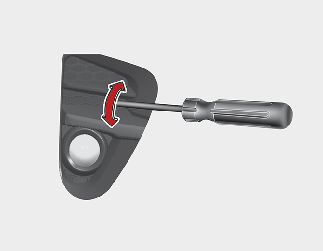

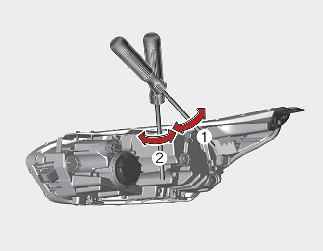

Az első ködfényszóró felfelé, ill. lefelé történő beállításához forgassa a csavarhúzót az óra járásával megegyező, ill. ellentétes irányba.

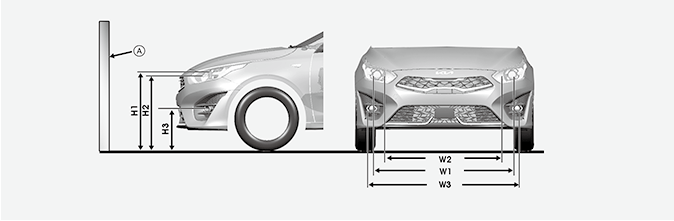

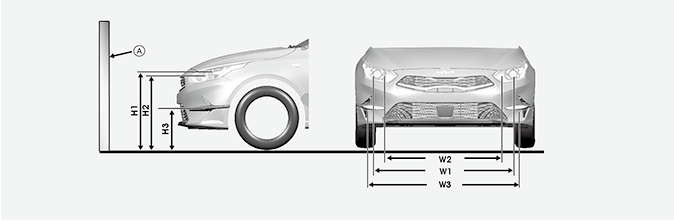

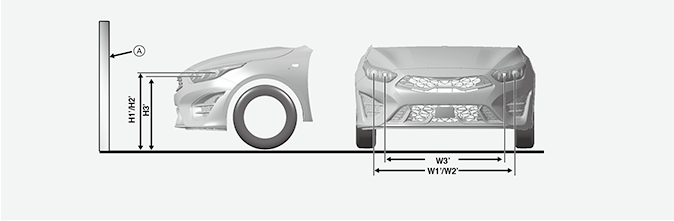

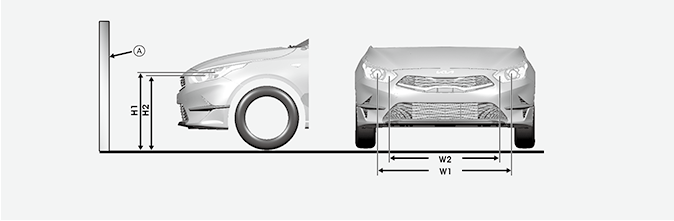

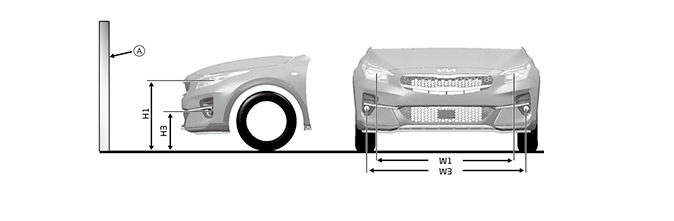

Célzópont
* A: Képernyő
5-ajtós, kombi (standard modell)
|
A gépkocsi állapota |
Fényszóró (Halogén, A típusú) |
|||
|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
|||
|
Tompított fényszóró |
Országúti fényszóró |
Tompított fényszóró |
Országúti fényszóró |
|
|
H1 |
H2 |
W1 |
W2 |
|
|
vezető nélkül [mm (hüvelyk)] |
706 (27,8) |
684 (26,9) |
1344 (52,9) |
1112 (43,8) |
|
vezetővel [mm (hüvelyk)] |
700 (27,6) |
678 (26,7) |
1344 (52,9) |
1112 (43,8) |
|
A gépkocsi állapota |
Fényszóró (Halogén, B típusú) |
Elülső fényszóró (LED típus) |
||||
|---|---|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
Talajtól számított magasság |
Lámpák közötti távolság |
|||
|
Tompított fényszóró |
Országúti fényszóró |
Tompított fényszóró |
Országúti fényszóró |
Tompított/országúti fényszóró |
Tompított/országúti fényszóró |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
vezető nélkül [mm (hüvelyk)] |
706 (27,8) |
684 (26,9) |
1344 (52,9) |
1112 (43,8) |
714 (28,1) |
1404 (55,3) |
|
vezetővel [mm (hüvelyk)] |
700 (27,6) |
678 (26,7) |
1344 (52,9) |
1112 (43,8) |
708 (27,9) |
1404 (55,3) |
|
A gépkocsi állapota |
Elülső ködlámpa (izzós típus) |
Elülső ködlámpa (LED típus) |
||
|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
Talajtól számított magasság |
Lámpák közötti távolság |
|
|
H3 |
W3 |
H3' |
W3' |
|
|
vezető nélkül [mm (hüvelyk)] |
370 (14,6) |
1426 (56,1) |
694 (27,3) |
1191 (48,9) |
|
vezetővel [mm (hüvelyk)] |
366 (14,4) |
1426 (56,1) |
688 (27,1) |
1191 (48,9) |
5 ajtós, kombi (GT-sorozat / GT modell)
|
A gépkocsi állapota |
Fényszóró (Halogén típusú) |
Elülső fényszóró (LED típus) |
||||
|---|---|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
Talajtól számított magasság |
Lámpák közötti távolság |
|||
|
Tompított fényszóró |
Országúti fényszóró |
Tompított fényszóró |
Országúti fényszóró |
Tompított/országúti fényszóró |
Tompított/országúti fényszóró |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
vezető nélkül [mm (hüvelyk)] |
698 (27,5) |
676 (26,6) |
1344 (52,9) |
1112 (43,8) |
706(27,8) |
1404 (55,3) |
|
vezetővel [mm (hüvelyk)] |
692 (27,2) |
670 (26,4) |
1344 (52,9) |
1112 (43,8) |
700 (27,5) |
1404 (55,3) |
|
A gépkocsi állapota |
Elülső ködlámpa (izzós típus) |
Elülső ködlámpa (LED típus) |
||
|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
Talajtól számított magasság |
Lámpák közötti távolság |
|
|
H3 |
W3 |
H3' |
W3' |
|
|
vezető nélkül [mm (hüvelyk)] |
371 (14,6) |
1449 (57,1) |
686 (27,0) |
1191 (48,9) |
|
vezetővel [mm (hüvelyk)] |
357 (14,1) |
1449 (57,1) |
682 (26,9) |
1191 (48,9) |
Shooting brake (GT-sorozatú/GT modell)
|
A gépkocsi állapota |
Fényszóró (Halogén típusú) |
Elülső fényszóró (LED típus) |
||||
|---|---|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
Talajtól számított magasság |
Lámpák közötti távolság |
|||
|
Tompított fényszóró |
Országúti fényszóró |
Tompított fényszóró |
Országúti fényszóró |
Tompított/országúti fényszóró |
Tompított/országúti fényszóró |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
vezető nélkül [mm (hüvelyk)] |
701 (27,6) |
679 (26,7) |
1344 (52,9) |
1112 (43,8) |
709 (27,9) |
1404 (55,3) |
|
vezetővel [mm (hüvelyk)] |
695 (27,4) |
673 (26,5) |
1344 (52,9) |
1112 (43,8) |
703 (27,7) |
1404 (55,3) |
|
A gépkocsi állapota |
Elülső ködlámpa (izzós típus) |
Elülső ködlámpa (LED típus) |
||
|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
Talajtól számított magasság |
Lámpák közötti távolság |
|
|
H3 |
W3 |
H3' |
W3' |
|
|
vezető nélkül [mm (hüvelyk)] |
371 (14,6) |
1449 (57,1) |
689 (27,1) |
1191 (48,9) |
|
vezetővel [mm (hüvelyk)] |
357 (14,1) |
1449 (57,1) |
685 (27,0) |
1191 (48,9) |
CUV (16 hüvelykes abroncsok)
|
A gépkocsi állapota |
Elülső fényszóró (LED típus) |
Elülső ködlámpa (izzós típus) |
||
|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
Talajtól számított magasság |
Lámpák közötti távolság |
|
|
Tompított/országúti fényszóró |
Tompított/országúti fényszóró |
H3 |
W3 |
|
|
H1 |
W1 |
|||
|
vezető nélkül [mm (hüvelyk)] |
743 (29,3) |
1339 (52,7) |
423 (16,7) |
1547 (60,9) |
|
vezetővel [mm (hüvelyk)] |
737 (29,0) |
1339 (52,7) |
429 (16,9) |
1547 (60,9) |
CUV (18 hüvelykes abroncsok)
|
A gépkocsi állapota |
Elülső fényszóró (LED típus) |
Elülső ködlámpa (izzós típus) |
||
|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
Talajtól számított magasság |
Lámpák közötti távolság |
|
|
Tompított/országúti fényszóró |
Tompított/országúti fényszóró |
H3 |
W3 |
|
|
H1 |
W1 |
|||
|
vezető nélkül [mm (hüvelyk)] |
754 (29,7) |
1339 (52,7) |
435 (17,1) |
1547 (60,9) |
|
vezetővel [mm (hüvelyk)] |
748 (29,4) |
1339 (52,7) |
429 (16,9) |
1547 (60,9) |
Tompított fényszóró (LHD jármű)
A: Járműtengely
B: A bal oldali fényszóróizzó középpontjának függőleges vonala
C: A jobb oldali fényszóróizzó középpontjának függőleges vonala
D: A fényszóró izzó középpontjának vízszintes vonala
E: Talaj
F: Leválasztó vonal
* Ha beállítás szükséges, a célzópontot a jármű tényleges hasmagasságának megmérése után állítsa bekövetően; a Kia hivatalos Kia-kereskedő/szervizpartner felkeresését javasolja. Azért, mivel ez eltérhet a jármű tényleges hasmagasságától.
Tompított fényszóró (RHD jármű)
A: Járműtengely
B: A bal oldali fényszóróizzó középpontjának függőleges vonala
C: A jobb oldali fényszóróizzó középpontjának függőleges vonala
D: A fényszóró izzó középpontjának vízszintes vonala
E: Talaj
F: Leválasztó vonal
* Ha beállítás szükséges, a célzópontot a jármű tényleges hasmagasságának megmérése után állítsa bekövetően; a Kia hivatalos Kia-kereskedő/szervizpartner felkeresését javasolja. Azért, mivel ez eltérhet a jármű tényleges hasmagasságától.
Első ködfényszóró
A: Járműtengely
B: A bal oldali ködfényszóróizzó középpontjának függőleges vonala
C: A jobb oldali ködfényszóróizzó középpontjának függőleges vonala
D: A ködfényszóró izzó középpontjának vízszintes vonala
E: Talaj
F: Leválasztó vonal
G: Felső határérték
* Ha beállítás szükséges, a célzópontot a jármű tényleges hasmagasságának megmérése után állítsa bekövetően; a Kia hivatalos Kia-kereskedő/szervizpartner felkeresését javasolja. Azért, mivel ez eltérhet a jármű tényleges hasmagasságától.
