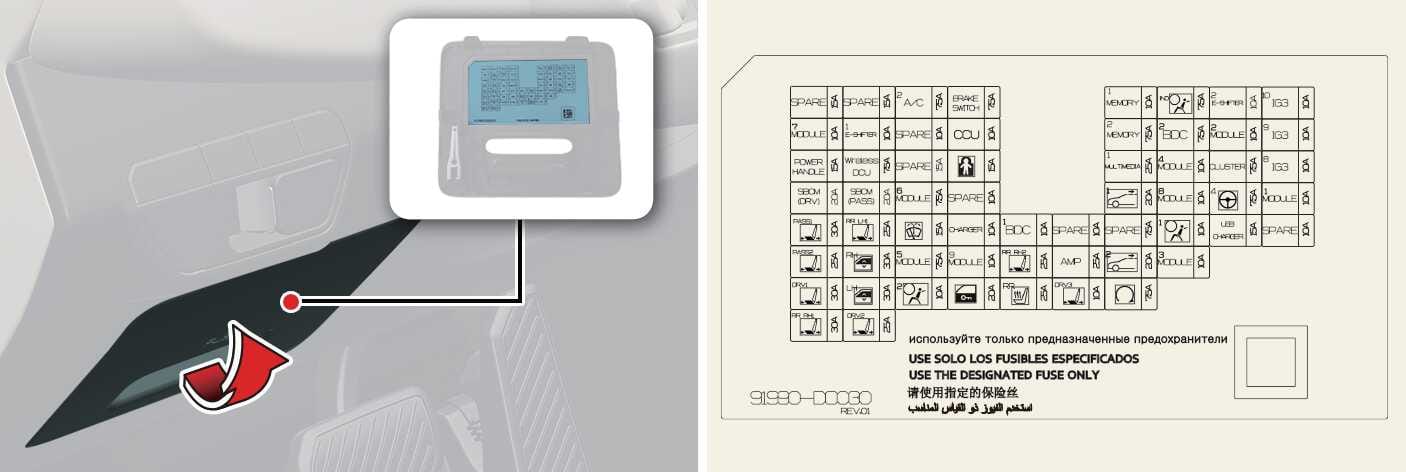

Sicherungskasten auf der Fahrerseite
ICU-Verteilerblock
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
CHILD LOCK |
 |
15A |
Kindersicherungs-/Entriegelungsrelais |
|
AFCU |
 |
10A |
AFCU |
|
AIRBAGKONTROLLLEUCHTE |
 |
7,5 A |
Dachkonsole |
|
MEMORY2 |
 |
10A |
Sicherung - SPEICHER2, Ambienteleuchteneinheit, Armaturenbrett-Ambienteleuchte L/R, ADP, Head-Up-Display, ADS-Einheit |
|
START |
 |
7,5 A |
VCU, IBU (integrierte Bordnetzsteuereinheit) |
|
HEATED MIRROR |
 |
10A |
Einheit elektrisch verstellbarer Fahrer-/Beifahrer-Außenrückspiegel |
|
TAILGATE OPEN |
 |
15A |
Heckklappenverriegelung |
|
EPCU 3 |
 |
10A |
Hinterer Wechselrichter |
|
MODULE3 |
 |
7,5 A |
Multifunktionsschalter, IBU (integrierte Bordnetzsteuereinheit), Bremslichtschalter, Fahrertürmodul |
|
CLUSTER |
 |
7,5 A |
Head-Up-Display, Kombiinstrument |
|
IG3 8 |
 |
10A |
V2L-Einheit, ICCU, VCMS, Elektronische Ölpumpe hinten, CDM |
|
IG3 7 |
 |
10A |
Innenraumtemperatursensor, Audio/Video- und Navigations-Haupteinheit, Klima-/PTC (positiver Temperaturkoeffizient)-Heizung, A/C-Steuergerät, Kombiinstrument |
|
IAU |
 |
10A |
Fahrer-/Beifahrertür-Außengriff |
|
ECS |
 |
15A |
Elektronische Aufhängungssteuerung |
|
MODULE8 |
 |
10A |
Elektrisches Fahrer-/Beifahrersitzmodul, Elektrisch verstellbares Fahrer-/Beifahrersitzmodul |
|
S/HEATER FRT |
 |
20A |
Vordersitzbelüftung-Steuergerät, Vordersitzheizungs-Steuergerät |
|
WASHER |
 |
15A |
Multifunktionsschalter |
|
IBU2 |
 |
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
IG3 10 |
 |
10A |
SCU (System Kontrolleinheit), Hinterer Wechselrichter, BMU |
|
IG3 9 |
 |
10A |
Nicht verwendet |
|
BATTERY MANAGEMENT |
 |
10A |
BMU |
|
AIR BAG2 |
 |
10A |
Steuermodul für SRS-System (zusätzliches Rückhaltesystem) |
|
SUNROOF1 |
 |
25A |
Schiebedachmotor |
|
P/WINDOW LH |
 |
25A |
Fahrersicherheitsfensterheber-Modul links, Beifahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten links |
|
ERSATZ2 (IG2) |
 |
15A |
Nicht verwendet |
|
E-SHIFTER 3 |
 |
10A |
Elektronischer ATM (Automatikgetriebe) Wählhebel |
|
MODULE4 |
 |
10A |
Eckradar vorn/hinten links/rechts, Umrichter vorne/hinten, ADAS Fahr-ECU, VESS-Einheit (virtueller Motorgeräusch-Simulator), Radar vorn, Frontkamera, ADAS Park-ECU, Schalter für obere Konsolenabdeckung |
|
USB CHARGER |
 |
15A |
USB-Ladegerät Fahrer-/Beifahrersitz, USB-Ladegerät Konsole vorne Nr. 1/Nr. 2 |
|
MEMORY1 |
 |
15A |
Sicherung - SPEICHER2, Kombiinstrument, A/C-Steuermodul, Konsolen-Stimmungsleuchte (oben/unten), Konsolenbodenschalter, Fahrer-/Beifahrertür-Stimmungsleuchte, Stimmungsleuchte hintere Tür links/rechts |
|
ERSATZ3 (B+) |
 |
10A |
Nicht verwendet |
|
A/C2 |
 |
10A |
A/C-Steuergerät, Hochdruckventil, Kältemittelventil Nr. 1 / Nr. 2 P/R-Verteilerblock (Gebläserelais), BSA-Kühler Nr. 1, A/C-Kühlmittelventil |
|
AMP |
 |
25A |
AMP (Verstärker) |
|
P/WINDOW RH |
 |
25A |
Beifahrersicherheitsfensterheber-Modul links, Fahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten rechts |
|
MODULE6 |
 |
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
MODULE5 |
 |
10A |
Datenverbindungsanschluss, Elektrochromer Spiegel, E-CALL-Einheit, ADP, Audio/Video- und Navigations-Haupteinheit, Armaturenbrett-Schalter, Scheinwerfer L/R, AMP (Verstärker), Kabelloses Smartphone-Ladegerät, Elektrisches Sitzmodul für Fahrer/Beifahrer, Steuermodul für vordere Sitzbelüftung, Sitzheizungs-Steuermodul vorne, Sitzheizungs-Steuermodul hinten, Konsolenbodenschalter, Modul für automatische Scheinwerfer-Leuchtweitenregulierung, IFS-Modul (Intelligentes Scheinwerfersystem) |
|
ERSATZ1 (ACC) |
 |
10A |
Nicht verwendet |
|
E-CALL |
 |
10A |
E-CALL Einheit (Notruf) |
|
IBU1 |
 |
15A |
IBU (integrierte Bordnetzsteuereinheit) |
|
BRAKE SWITCH |
 |
10A |
Bremsleuchtenschalter, IBU (integrierte Bordnetzsteuereinheit) |
|
P/SEAT DRV |
 |
30A |
Schalter für Fahrersitzverstellung, Elektrisches Sitzverstellmodul Fahrersitz (mit IMS - integriertes Speichersystem) |
|
A/C1 |
 |
7,5 A |
A/C-Steuergerät |
|
AIR BAG1 |
 |
15A |
Steuermodul für SRS-System (zusätzliches Rückhaltesystem) |
|
MODULE2 |
 |
10A |
AMP (Verstärker), ADP, P/E-Verteilerblock (Steckdosenrelais), IBU (Integrierte Bordnetzsteuereinheit), E-CALL-Einheit, ADAS-Einheit, Audio/Video- und Navigationstastatur, Audio/Video- und Navigations-Haupteinheit |
|
MULTIMEDIA |
 |
15A |
Audio-/Video- und Navigationshaupteinheit |
|
DOOR LOCK |
 |
20A |
Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais |
|
MODULE1 |
 |
10A |
Warnblinkschalter, Multifunktionsschalter, Datenverbindungsanschluss, Regensensor, UIP-Sirene, UIP-Sensor, PTG-Einheit, Fahrertürmodul, elektrisch verstellbarer Fahrer-/Beifahrer-Außenrückspiegel |
|
P/SEAT PASS |
 |
30A |
Schalter für den elektrischen Beifahrersitz, Elektrisches Sitzverstellmodul Beifahrersitz |
|
S/HEATER RR |
 |
25A |
Sitzheizungs-Steuermodul hinten |
