Abblendlicht (rechts)

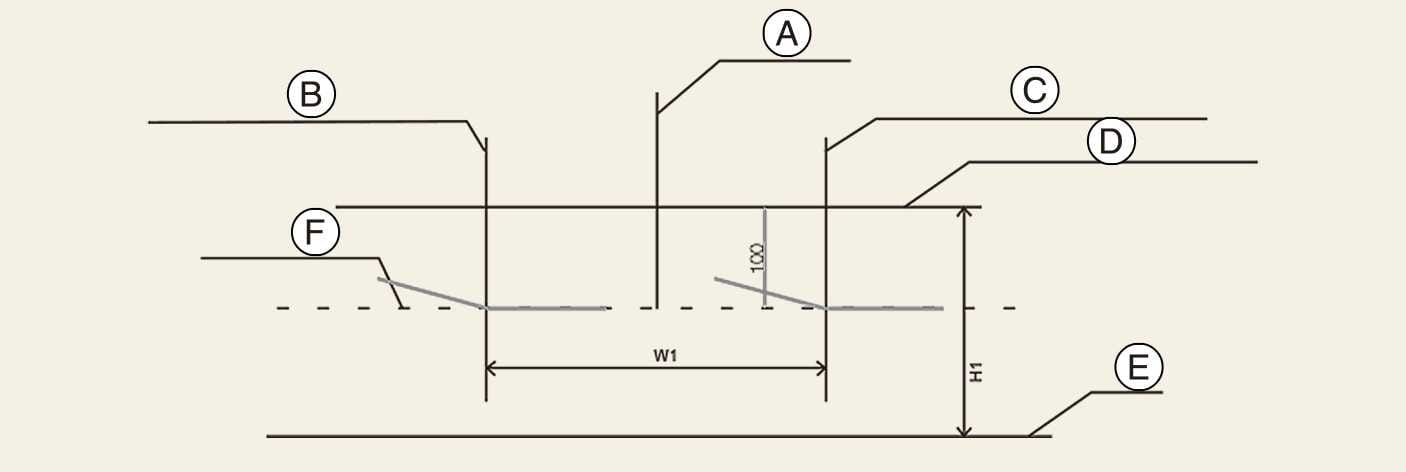

Abbildung 1. Basierend auf einer Projektionsfläche im Abstand von 10 m
OMV093051L

A: Fahrzeugachse

B: Vertikale Linie vom Mittelpunkt der linken Scheinwerferglühbirne

C: Vertikale Linie vom Mittelpunkt der rechten Scheinwerferglühbirne

D: Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

E: Boden

F: Grenzlinie

Betrieb

  • Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

  • Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

  • Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

  • Lösen Sie die Feststellbremse und bringen Sie den Gang auf N (Neutralstellung). Stellen Sie außerdem den Schalter der Leuchtweitenregulierung (ausstattungsabhängig) auf „0“.
