Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.

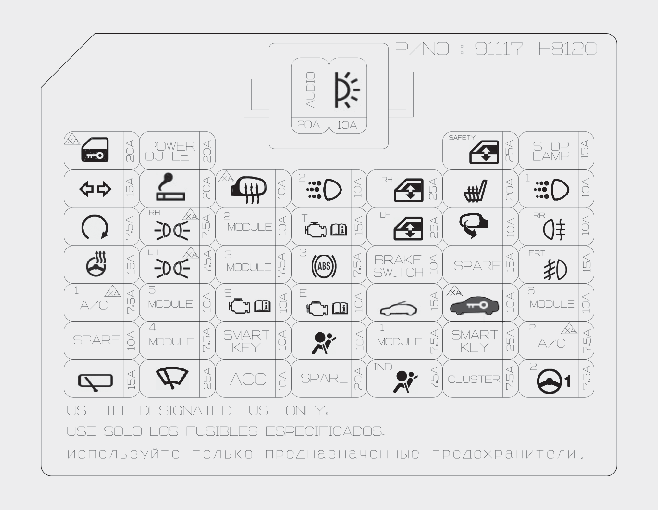

Панель предохранителей сбоку от водителя
|
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|
|
|
20 A |
Реле разблокировки двери багажного отделения, реле полной блокировки, реле блокировки/разблокировки дверей |
|
|
20 A |
Розетка |
|
|
25 A |
Предохранительный модуль электрического стеклоподъемника водительской двери |
|
|
15 A |
Электронный модуль стоп-сигналов |
|
|
15 A |
BCM (модуль управления бортовой электроникой), блок SLM |
|
|
20 A |
Прикуриватель |
|
|
10 A |
Наружное зеркало заднего вида со стороны водителя с электроприводом, наружное зеркало заднего вида со стороны пассажира с электроприводом, модуль управления системой кондиционирования воздуха, ECM (блок управления двигателем) / PCM (модуль управления силовым агрегатом) |
|
|
10 A |
Контроллер бортовой электроники (дневные ходовые огни 1/2 мощности) |
|
|
25 А |
Главный выключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира (при левостороннем руле) |
|
|
20 A |
Модуль управления подогревом передних сидений |
|
|
10 A |
Реле DRL (дневные ходовые огни) |
|
|
7,5 А |
БУД (блок управления двигателем), соединительная панель в моторном отсеке (пусковое реле), замок зажигания и переключатель муфты, переключатель диапазона коробки передач, реле охранной сигнализации, модуль управления интеллектуальным ключом |
|
|
7,5 А |
Переключение передних фар на ручке с правой стороны, переключение фонаря освещения номерного знака на ручке с правой стороны, переключение задних комбинированных фар (ВХОД/ВЫХОД) на ручке с правой стороны, подсветка (+) |
|
|
10 A |
КБЭ (контроллер бортовой электроники), выключатель амортизирующей прокладки, переключатель передней консоли, передний радар, камера переднего вида, модуль предупреждения об опасности столкновения в слепой зоне на ручке с левой стороны / на ручке с правой стороны |
|
|
15 A |
Соединительная панель в моторном отсеке (переключатель фонарей заднего хода), переключатель диапазона коробки передач, переключатель спортивного режима, БУТ (блок управления трансмиссией), датчик сцепления, датчик скорости, переключатель стоп-сигналов, электронный модуль сцепления |
|
|
25 A |
Главный выключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира (при правостороннем руле) |
|
|
10 A |
Переключатель внешнего зеркала |
|
|
10 A |
Реле задней противотуманной фары |
|
|
15 A |
Подрулевая спираль |
|
|
7,5 А |
Переключение передних фар на ручке с левой стороны, переключение фонаря освещения номерного знака на ручке с левой стороны, переключение задних комбинированных фар (ВХОД/ВЫХОД) на ручке с левой стороны |
|
|
7,5 А |
Модуль управления подогревом передних сидений, аудио, головное устройство управления аудио / видео и навигацией, привод устройства регулирования угла наклона левой / правой передней фары, переключение передних фар на ручке с левой стороны / с правой стороны, модуль управления системой кондиционирования воздуха, электрохроматическое зеркало, выключатель амортизирующей прокладки, преобразователь постоянного тока, подрулевая спираль, индикатор рычага переключения передач автоматической трансмиссии |
|
|
7,5 А |
Диагностический разъем, модуль управления антиблокировочной тормозной системой (ABS) и электронной системой стабилизации курсовой устойчивости (ESC) |
|
|
10 A |
Модуль управления интеллектуальным ключом, переключатель стоп-сигналов |
|
|
15 A |
Запасное колесо |
|
|
15 A |
Реле передних противотуманных фар |
|
|
7,5 А |
Соединительная панель в моторном отсеке (реле нагнетателя кондиционера), соединительная панель бензинового двигателя (реле обогревателя с положительным ТКС), модуль управления системой кондиционирования воздуха |
|
|
10 A |
Соединительная панель моторного отделения (реле ближнего света передних фар, реле передних фар), модуль управления подогревом передних сидений, BCM (модуль управления бортовой электроникой) |
|
|
10 A |
Привод CVVD (Бесступенчатое изменение фаз газораспределения) |
|
|
10 A |
Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM) |
|
|
15 A |
Двигатель люка в крыше |
|
|
10 A |
Модуль иммобилайзера |
|
|
10 A |
Система блокировки ключа, переключатель центральной консоли, диагностический разъем |
|
|
10 A |
Запасное колесо |
|
|
7,5 А |
Блок SLM, BCM (модуль управления бортовой электроникой), модуль управления интеллектуальным ключом |
|
|
10 A |
Модуль управления интеллектуальным ключом, модуль иммобилайзера, модуль управления BSA |
|
|
10 A |
Модуль управления системой пассивной безопасности |
|
|
7,5 А |
BCM (модуль управления бортовой электроникой), блок SLM |
|
|
25 A |
Модуль управления интеллектуальным ключом |
|
|
7,5 А |
Модуль управления системой кондиционирования воздуха |
|
|
15 A |
Многофункциональный переключатель, электромотор заднего стеклоочистителя, реле заднего стеклоочистителя |
|
|
25 A |
Многофункциональный переключатель, электромотор стеклоочистителя, соединительная панель моторного отделения (реле низкой скорости стеклоочистителя) |
|
|
10 A |
Реле розетки питания, КБЭ (контроллер бортовой электроники), блок SLM, аудио, головное устройство аудиовидео-системы и системы навигации, преобразователь постоянного тока, USB-разъем для зарядки, переключатель внешнего зеркала, модуль управления интеллектуальным ключом |
|
|
20 A |
Запасное колесо |
|
|
7,5 А |
Комбинация приборов |
|
|
7,5 А |
Комбинация приборов |
|
|
7,5 A |
Модуль электроусилителя руля |
|
|
20 A |
Преобразователь напряжения постоянного тока, аудио, главный блок управления аудио/видео и навигацией |
|
|
10 A |
Реле лампы внутреннего освещения, модуль управления системой кондиционирования воздуха, автоматический датчик освещенности и фотодатчик, КБЭ (контроллер бортовой электроники), приборная панель, датчик дождя, блок SLM, лампа перчаточного ящика, лампа освещения багажника, лампа освещения салона, лампа подсветки потолочной консоли, переключение лампы переднего солнцезащитного козырька на ручке с левой стороны / на ручке с правой стороны |

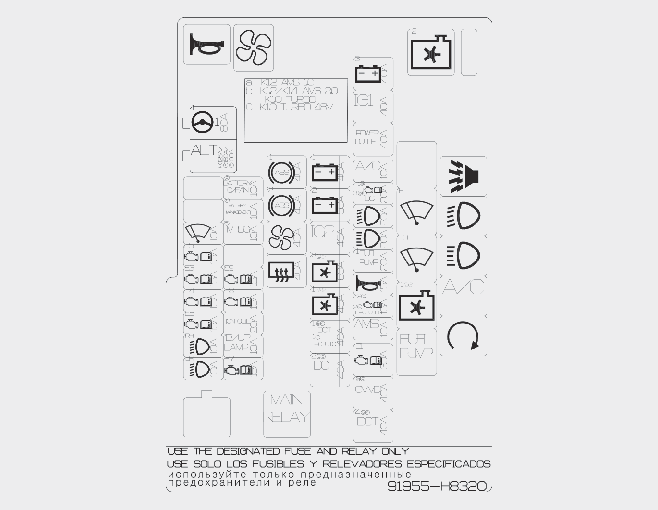

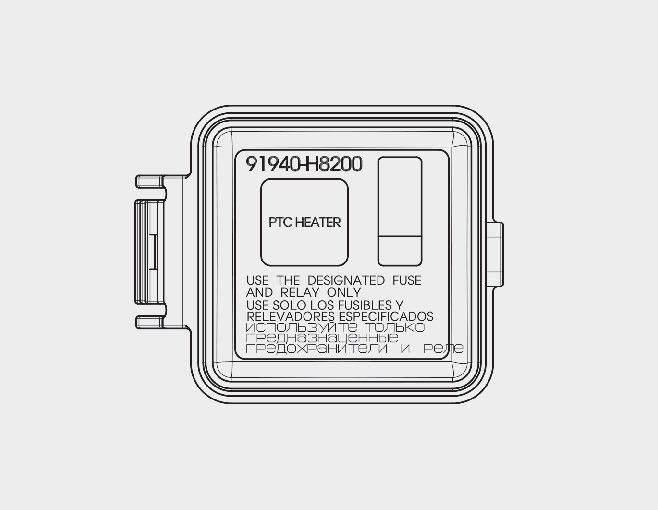

Панель с предохранителями в моторном отсеке
|
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|
|
|
80 A |
Модуль электроусилителя руля |
|
|
150 А / 180 А |
Предохранитель: ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Реле низкой скорости стеклоочистителя, электромотор переднего стеклоочистителя, многофункциональный переключатель |
|
|
15 A |
БУД (блок управления двигателем) |
|
|
15 A |
Электромагнитный клапан управления продувкой, клапан регулирования масла № 1 / № 2, кислородный датчик (больше/меньше) |
|
|
10 A |
Реле кондиционера воздуха, вторичная соединительная панель (реле вентилятора охлаждения 2), электромагнитный клапан регулирования RCV, клапан переменного масляного насоса |
|
|
15 A |
Реле топливного насоса |
|
|
10 A |
Переключение передних фар на ручке с правой стороны |
|
|
10 A |
Переключение передних фар на ручке с левой стороны |
|
|
10 A |
[С мягкогибридным двигателем] Вентилятор охлаждения BSA |
|
|
10 A |
[С мягкогибридным двигателем] Модуль управления BSA |
|
|
10 A |
[С мягкогибридным двигателем] Двигатель гибридного стартера-генератора |
|
|
15 A |
БУД (блок управления двигателем) |
|
|
15 A |
БУД (блок управления двигателем) |
|
|
20 A |
Катушка зажигания № 1, № 2, № 3 |
|
|
10 A |
Переключатель фонарей заднего хода |
|
|
15 A |
БУД (блок управления двигателем) |
|
|
40 А |
Модуль управления антиблокировочной тормозной системой (ABS) и электронной системой стабилизации курсовой устойчивости (ESC) |
|
|
40 А |
Модуль управления антиблокировочной тормозной системой (ABS) и электронной системой стабилизации курсовой устойчивости (ESC) |
|
|
40 А |
Реле нагнетателя системы кондиционирования |
|
|
40 А |
Соединительный блок приборной панели (реле стеклоподъемника заднего стекла) |
|
|
40 А |
Соединительный блок приборной панели (предохранитель: STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 А |
Соединительный блок приборной панели (предохранитель: SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, реле электростеклоподъемника) |
|
|
40 А |
Выключатель зажигания, блок реле PDM (реле IG 2), пусковое реле |
|
|
60 A |
Вторичная соединительная панель (реле вентилятора охлаждения 2) |
|
|
40 А |
БУТ (блок управления трансмиссией) |
|
|
40 А |
[Со сцеплением, управляемым с помощью троса] Электронный модуль сцепления |
|
|
40 А |
БУТ (блок управления трансмиссией) |
|
|
40 А |
Соединительный блок приборной панели (предохранитель: DOOR LOCK, TURN LAMP, реле заднего габаритного фонаря) [с мягкогибридным двигателем] главное реле, реле клаксона |
|
|
40 А |
Выключатель зажигания, блок реле PDM (реле IG1, реле ACC) |
|
|
40 А |
Соединительный блок приборной панели (реле электрической розетки) |
|
|
10 A |
Реле кондиционера |
|
|
20 A |
БУТ (блок управления трансмиссией) |
|
|
20 A |
Реле ближнего света передних фар |
|
|
20 A |
Реле дальнего света передних фар |
|
|
20 A |
Реле топливного насоса |
|
|
15 A |
Реле звукового сигнала охранной сигнализации, реле клаксона |
|
|
15 A |
[Со сцеплением, управляемым с помощью троса] Электронный модуль сцепления |
|
|
10 A |
[С системой старт-стоп (ISG)] Датчик аккумулятора |
|
|
30 A |
ENG E9, ENG E8, главное реле |
|
|
40 А |
Привод CVVD (Бесступенчатое изменение фаз газораспределения) |
|
|
40 А |
[Коробка передач с двойным сцеплением] Интеллектуальный привод переключения передач |
|
Символ |
Название реле |
Тип |
|---|---|---|
|
|
Реле звукового сигнала охранной сигнализации |
МИКРО |
|
|
Реле высокой скорости стеклоочистителя |
МИКРО |
|
|
Реле ближнего света передних фар |
МИКРО |
|
|
Реле низкой скорости стеклоочистителя |
МИКРО |
|
|
Реле дальнего света передних фар |
МИКРО |
|
|
Реле кондиционера |
МИКРО |
|
|
Реле топливного насоса |
МИКРО |
|
|
Пусковое реле |
МИКРО |
|
|
Реле вентилятора охлаждения 2 |
МИКРО |
|
|
Главное реле |
МИНИ |
|
|
Реле звукового сигнала |
МИКРО |
|
|
Реле нагнетателя кондиционера |
МИКРО |
|
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|
|
|
80 A |
Модуль электроусилителя руля |
|
|
125 А / 150 А |
Предохранитель: ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Реле низкой скорости стеклоочистителя, электромотор переднего стеклоочистителя, многофункциональный переключатель |
|
|
15 A |
БУД (блок управления двигателем) |
|
|
15 A |
Электромагнитный клапан управления продувкой, клапан регулирования масла № 1 / № 2, кислородный датчик (больше/меньше) |
|
|
10 A |
Реле охлаждающего вентилятора 1, реле кондиционера воздуха, переключение датчика давления в передних колесах на ручке с правой стороны, вторичная соединительная панель (реле вентилятора охлаждения 2) |
|
|
15 A |
Реле топливного насоса, инжектор № 1, № 2, № 3, № 4 |
|
|
10 A |
Переключение передних фар на ручке с правой стороны |
|
|
10 A |
Переключение передних фар на ручке с левой стороны |
|
|
15 A |
БУД (блок управления двигателем) |
|
|
15 A |
БУД (блок управления двигателем) |
|
|
20 A |
Катушка зажигания № 1, № 2, № 3, № 4 |
|
|
10 A |
[Ручная коробка передач] Выключатель лампы заднего хода |
|
|
15 A |
БУД (блок управления двигателем) |
|
|
40 А |
Модуль управления ABS (антиблокировочная тормозная система)/Модуль управления ESC (электронный контроль устойчивости) |
|
|
40 А |
Модуль управления ABS (антиблокировочная тормозная система)/Модуль управления ESC (электронный контроль устойчивости) |
|
|
40 А |
Реле нагнетателя кондиционера |
|
|
40 А |
Соединительный блок приборной панели (реле стеклоподъемника заднего стекла) |
|
|
40 А |
Соединительный блок приборной панели (предохранитель: STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 А |
Соединительный блок приборной панели (предохранитель: SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, реле электростеклоподъемника) |
|
|
40 А |
Выключатель зажигания, блок реле PDM (модули распределения питания) (реле IG2), пусковое реле |
|
|
40 А |
Реле вентилятора охлаждения 1, вторичная соединительная панель (реле вентилятора охлаждения 2) |
|
|
40 А |
Соединительный блок приборной панели (предохранитель: DOOR LOCK, TURN LAMP, реле заднего габаритного фонаря) |
|
|
40 А |
Выключатель зажигания, блок реле PDM (модули распределения питания) (реле IG1, реле ACC (адаптивного круиз-контроля)) |
|
|
40 А |
Соединительный блок приборной панели (реле электрической розетки) |
|
|
10 A |
Реле кондиционера |
|
|
20 A |
Реле ближнего света передних фар |
|
|
20 A |
Реле дальнего света передних фар |
|
|
20 A |
Реле топливного насоса |
|
|
15 A |
Реле звукового сигнала охранной сигнализации, реле клаксона |
|
|
10 A |
Датчик аккумулятора |
|
|
30 A |
ENG E9, ENG E8, главное реле |
|
Символ |
Название реле |
Тип |
|---|---|---|
|
|
Реле звукового сигнала охранной сигнализации |
МИКРО |
|
|
Реле высокой скорости стеклоочистителя |
МИКРО |
|
|
Реле ближнего света передних фар |
МИКРО |
|
|
Реле низкой скорости стеклоочистителя |
МИКРО |
|
|
Реле дальнего света передних фар |
МИКРО |
|
|
Реле вентилятора охлаждения 1 |
МИКРО |
|
|
Реле кондиционера |
МИКРО |
|
|
Реле топливного насоса |
МИКРО |
|
|
Пусковое реле |
МИКРО |
|
|
Реле вентилятора охлаждения 2 |
МИКРО |
|
|
Главное реле |
МИНИ |
|
|
Реле звукового сигнала |
МИКРО |
|
|
Реле нагнетателя кондиционера |
МИКРО |
|
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|
|
|
80 A |
Модуль электроусилителя руля |
|
|
150 A |
Предохранитель: ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Реле низкой скорости стеклоочистителя, электромотор переднего стеклоочистителя, многофункциональный переключатель |
|
|
15 A |
Электромагнитный клапан управления продувкой, клапан регулирования масла № 1 / № 2, стопорный клапан системы охлаждения двигателя, реле кондиционера воздуха, электромагнитный клапан впускного коллектора изменяемой геометрии, модуль управления двигателем (ECM, Engine Control Module) / модуль управления силовым агрегатом (PCM, Power train Control Module) |
|
|
10 A |
Реле вентилятора охлаждения 1, кислородный датчик (больше/меньше), стопорный клапан системы охлаждения двигателя, переключение датчика давления в передних колесах на ручке с правой стороны, вторичная соединительная панель (реле вентилятора охлаждения 2), электромагнитный клапан впускного коллектора изменяемой геометрии |
|
|
15 A |
Реле топливного насоса, инжектор № 1, № 2, № 3, № 4, блок управления двигателем (ECM, Engine Control Module), модуль управления силовым агрегатом (PCM, Power train Control Module), клапан регулирования масла № 1 / № 2, электромагнитный клапан управления продувкой |
|
|
10 A |
Переключение передних фар на ручке с правой стороны |
|
|
10 A |
Переключение передних фар на ручке с левой стороны |
|
|
20 A |
Катушка зажигания № 1, № 2, № 3, № 4, конденсатор |
|
|
10 A |
[Ручная коробка передач] Выключатель лампы заднего хода |
|
|
40 А |
Модуль управления ABS (антиблокировочная тормозная система)/Модуль управления ESC (электронный контроль устойчивости) |
|
|
40 А |
Модуль управления ABS (антиблокировочная тормозная система)/Модуль управления ESC (электронный контроль устойчивости) |
|
|
40 А |
Реле нагнетателя кондиционера |
|
|
40 А |
Соединительный блок приборной панели (реле стеклоподъемника заднего стекла) |
|
|
40 А |
Соединительный блок приборной панели (предохранитель: STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 А |
Соединительный блок приборной панели (предохранитель: SAFETY WDW, P/WDW RH, S/HEATER, P/WDW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, реле электростеклоподъемника) |
|
|
40 А |
Выключатель зажигания, блок реле PDM (модули распределения питания) реле (IG2), пусковое реле |
|
|
40 А |
Реле вентилятора охлаждения 1, вторичная соединительная панель (реле вентилятора охлаждения 2) |
|
|
40 А |
Соединительный блок приборной панели (предохранитель: DOOR LOCK, TURN LAMP, реле заднего габаритного фонаря) |
|
|
40 А |
Выключатель зажигания, блок реле PDM (реле IG1, реле ACC) |
|
|
40 А |
Соединительный блок приборной панели (реле электрической розетки) |
|
|
10 A |
Реле кондиционера |
|
|
20 A |
Модуль управления силовым агрегатом (PCM) |
|
|
20 A |
Реле ближнего света передних фар |
|
|
20 A |
Реле дальнего света передних фар |
|
|
20 A |
Реле топливного насоса |
|
|
15 A |
Реле звукового сигнала охранной сигнализации, реле клаксона |
|
|
15 A |
Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM) |
|
|
10 A |
Датчик аккумулятора |
|
|
30 А |
Главное реле |
|
Символ |
Название реле |
Тип |
|---|---|---|
|
|
Реле звукового сигнала охранной сигнализации |
МИКРО |
|
|
Реле высокой скорости стеклоочистителя |
МИКРО |
|
|
Реле ближнего света передних фар |
МИКРО |
|
|
Реле низкой скорости стеклоочистителя |
МИКРО |
|
|
Реле дальнего света передних фар |
МИКРО |
|
|
Реле вентилятора охлаждения 1 |
МИКРО |
|
|
Реле кондиционера |
МИКРО |
|
|
Реле топливного насоса |
МИКРО |
|
|
Пусковое реле |
МИКРО |
|
|
Реле вентилятора охлаждения 2 |
МИКРО |
|
|
Главное реле |
МИНИ |
|
|
Реле звукового сигнала |
МИКРО |
|
|
Реле нагнетателя кондиционера |
МИКРО |
Панель с предохранителями в моторном отсеке (только обогреватель с положительным ТКС Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi 48V HEV)
