Esilambi ja esimese udutule suunamine (Euroopa)

Esitulede valgusvihu suuna reguleerimine

Pirni tüüp

LED-lamp

Pumbake rehvid ettenähtud rõhuni ja eemaldage sõidukist kogu koormus, väljaarvatud juht, varuratas ja tööriistad.

Sõiduk peab asuma tasasel horisontaalsel aluspinnal (põrandal).

Joonistage ekraanile vertikaaljooned (vertikaaljooned peavad läbima vastava esitule valgusvihukeskosa) ja horisontaaljoon (horisontaaljoon peab läbima esitulede valgusvihu keskosa).

Kui esituled ning aku on normaalses seisukorras, suunake esitulede valgusviht nii, et kõige eredam osa langeb horisontaal- ja vertikaaljoontele.

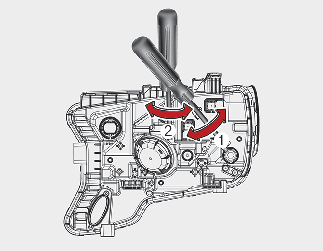

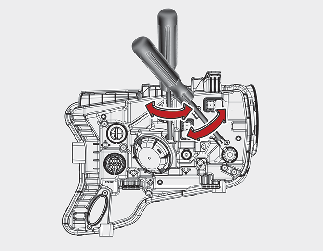

Lähitule valgusvihu suunamiseks vasakule või paremale keerake vastavat seadekruvi (1) kruvikeerajaga päri- või vastupäeva. Lähitule valgusvihu suunamiseks üles- või allapoole keerake vastavat seadekruvi (2) kruvikeerajaga päri- või vastupäeva.

Eesmise udutule suund (mõnel mudelil)

Eesmisi udutulesid saab reguleerida samamoodi nagu sihtivaid esitulesid.
Eesmiste udutulede ja aku normaalse seisukorra korral reguleerige eesmisi udutulesid.

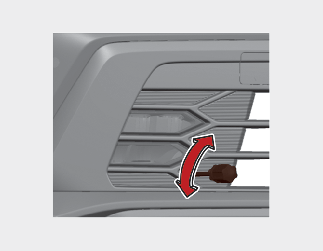

Udutulede üles või alla suunamiseks keerake regulaatorit päri- või vastupäeva.

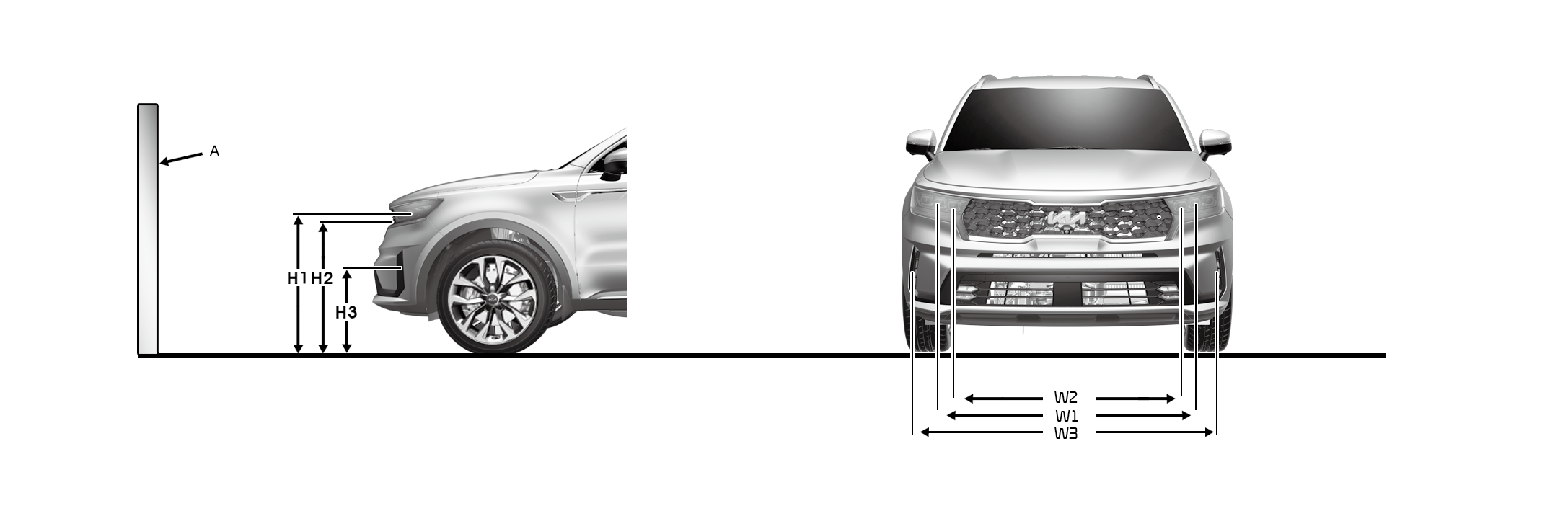

Valgusvihu suund

* A: Ekraan

Sõiduki seisund	Esituled (LED-tüüpi)	Tagaudutuli (LED-tüüpi) (kui on varustuses)
Kõrgus maapinnast	Lampidevaheline kaugus	Kõrgus maapinnast	Lampidevaheline kaugus
Lähituled/kaugtuled	Lähituled/kaugtuled
H1	H2	W1	W2	H3	W3
juhita [mm]	Tüüp A	887 (34,9)	870 (34,2)	1536 (60,5)	1316 (51,8)	408 (10,3)	1092 (27,7)
Tüüp B	879 (22,3)	862 (33,9)	1482 (37,6)	1237 (60,5)
juhiga [mm]	Tüüp A	880 (34,6)	863 (34,0)	1536 (60,5)	1536 (51,8)	401 (10,1)	1092 (27,7)
Tüüp B	872 (22,1)	855 (33,7)	1482 (37,6)	1536 (60,5)

Sõiduki seisund

Esituled (LED-tüüpi)

Tagaudutuli (LED-tüüpi) (kui on varustuses)

Kõrgus maapinnast

Lampidevaheline kaugus

Kõrgus maapinnast

Lampidevaheline kaugus

Lähituled/kaugtuled

juhita

[mm]

Tüüp A

887

(34,9)

870

(34,2)

1536

(60,5)

1316

(51,8)

408

(10,3)

1092

(27,7)

Tüüp B

879

(22,3)

862

(33,9)

1482

(37,6)

1237

(60,5)

juhiga

[mm]

Tüüp A

880

(34,6)

863

(34,0)

1536

(60,5)

1536

(51,8)

401

(10,1)

1092

(27,7)

Tüüp B

872

(22,1)

855

(33,7)

1482

(37,6)

1536

(60,5)

Esitule lähituli (vasakpoolse rooliga sõiduk)

10 m ekraan

A: Sõiduki telg

B: Vasaku esitule pirni keskosa vertikaaljoon

C: Parema esitule pirni keskosa

D: Esitule pirni keskosa horisontaaljoon

E: maandus

F: Lõikejoon

Lülitage lähituled sisse, kui juht ei ole autos.

Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.

Lähitule valgusvihu suuna reguleerimisel tuleb valgusvihku esmalt reguleerida horisontaalsuunas, seejärel vertikaalsuunas.

Kui teie sõidukil on esitule tasandusseade, seadke esitule tasandusseadise lülitit 0 asendile vastavaks.

Esitule lähituli (parempoolse rooliga sõiduk)

10 m ekraan

A: Sõiduki telg

B: Vasaku esitule pirni keskosa vertikaaljoon

C: Parema esitule pirni keskosa

D: Esitule pirni keskosa horisontaaljoon

E: maandus

F: Lõikejoon

Lülitage lähituled sisse, kui juht ei ole autos.

Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.

Lähitule valgusvihu suuna reguleerimisel tuleb valgusvihku esmalt reguleerida horisontaalsuunas, seejärel vertikaalsuunas.

Kui teie sõidukil on esitule tasandusseade, seadke esitule tasandusseadise lülitit 0 asendile vastavaks.

Esiudutuli

10 m ekraan

A: Sõiduki telg

B: Vasaku udutule pirni keskosa vertikaaljoon

C: Parema udutule pirni keskosa vertikaaljoon

D: Udutule pirni keskosa horisontaaljoon

E: maandus

F: Lõikejoon

G: Ülemine limiit

Lülitage eesmine udutuli sisse ajal, kui juht ei ole sõidukis.

Lõikejoon peaks jääma lubatud piirkonda (varjutatud alale).
