Накачайте шины до указанного давления и извлеките из автомобиля все грузы, кроме водителя, запасного колеса и инструментов.
Остановите автомобиль на ровной поверхности.
Начертите на экране вертикальные и горизонтальные линии (проходящие через центры соответствующих фар).
Убедившись в исправном состоянии фар и аккумуляторной батареи, направьте фары так, чтобы максимальная яркость падала на горизонтальные и вертикальные линии.

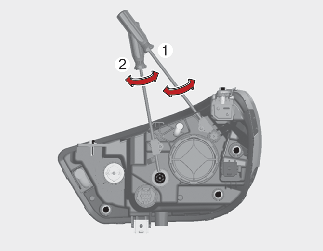

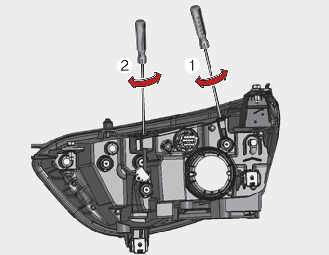

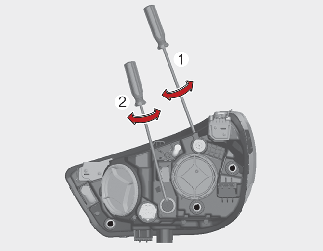

Чтобы направить ближний и дальний свет влево или вправо, поверните отвертку (1) по часовой или против часовой стрелки. Чтобы направить ближний и дальний свет вверх или вниз, поверните отвертку (2) по часовой или против часовой стрелки.

Для передних противотуманных фар регулировку угла наклона можно выполнить так же, как и для передних фар.

Регулируйте угол наклона передних противотуманных фар, когда сами фары и аккумуляторная батарея находятся в нормальном состоянии.

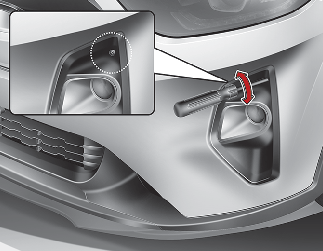

Чтобы увеличить или уменьшить угол наклона передней противотуманной фары, поверните отвертку по часовой или против часовой стрелки.

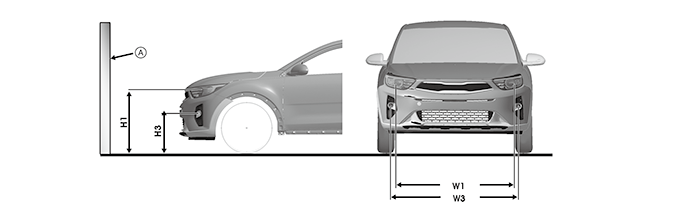

* A: Экран

Фара

Состояние автомобиля	Передняя фара (с многофокусным рефлектором)		Передняя фара (двойного действия)
	Высота от поверхности земли	Расстояние между фарами	Высота от поверхности земли	Расстояние между фарами
	Ближний/дальний свет	Ближний/дальний свет	Ближний/дальний свет	Ближний/дальний свет
	H1	W1	H1'	W1'
Без водителя / [мм (дюйм)]	757 (29,8)	1 259 (49,6)	760 (29,9)	1 250 (49,2)
С водителем / [мм (дюйм)]	747 (29,4)	1 259 (49,6)	750 (29,5)	1 250 (49,2)

Передние противотуманные фары

Состояние автомобиля	Передняя противотуманная фара (лампа накаливания)
	Высота от поверхности земли	Расстояние между фарами
	H3	W3
Без водителя / [мм (дюйм)]	493 (19,4)	1 431 (56,3)
С водителем / [мм (дюйм)]	483 (19,0)	1 431 (56,3)

Передняя фара ближнего света (автомобиль с левосторонним рулем)

Включите ближний свет без водителя в автомобиле.
Линия светотеневой границы должна соответствовать линии границы на рисунке.
Сначала выполняется горизонтальная регулировка фар ближнего света, затем вертикальная.
Если на автомобиле установлено выравнивающее устройство для передних фар, установите его переключатель на нулевую позицию.

На основе 10-метрового экрана

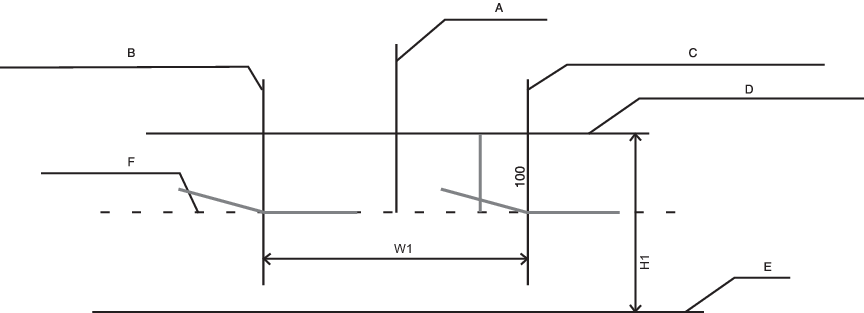

A: Ось автомобиля

B: Вертикальная линия центра лампы левой головной фары

C: Вертикальная линия центра лампы правой головной фары

D: Горизонтальная линия центра лампы головной фары

E: Земля

F: Светотеневая граница

Головная фара ближнего света (автомобиль с правосторонним рулем)

Включите ближний свет без водителя в автомобиле.
Линия светотеневой границы должна соответствовать линии границы на рисунке.
Сначала выполняется горизонтальная регулировка фар ближнего света, затем вертикальная.
Если на автомобиле установлено выравнивающее устройство для передних фар, установите его переключатель на нулевую позицию.

На основе 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой головной фары

C: Вертикальная линия центра лампы правой головной фары

D: Горизонтальная линия центра лампы головной фары

E: Земля

F: Светотеневая граница

Передние противотуманные фары

Включите переднюю противотуманную фару, когда никого нет на месте водителя.
Светотеневая граница должна находиться в пределах допустимого диапазона (заштрихованная область).

На основе 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой противотуманной фары

C: Вертикальная линия центра лампы правой противотуманной фары

D: Горизонтальная линия центра лампы противотуманной фары

E: Земля

F: Светотеневая граница

G: Верхняя граница
