אמצעי זהירות לטעינת זרם חילופין וטעינה באמצעות מטען נייד* (כבל טעינה נייד*) (טעינת זרם חילופין)

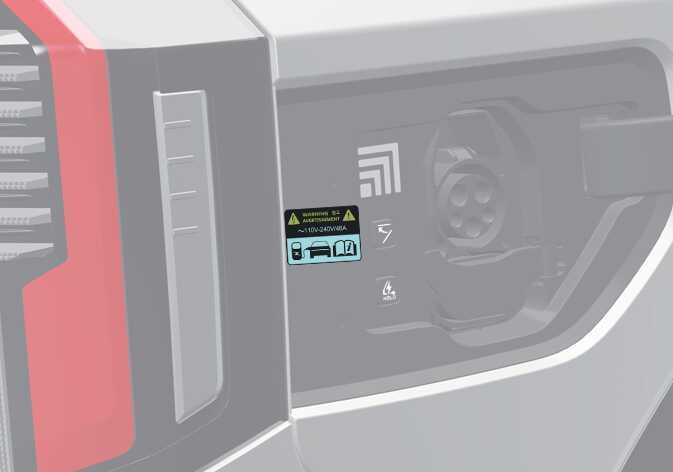

1. לאחר פתיחת דלתית הטעינה, בדוק את סמל הטעינה בתחתית תווית האזהרה.

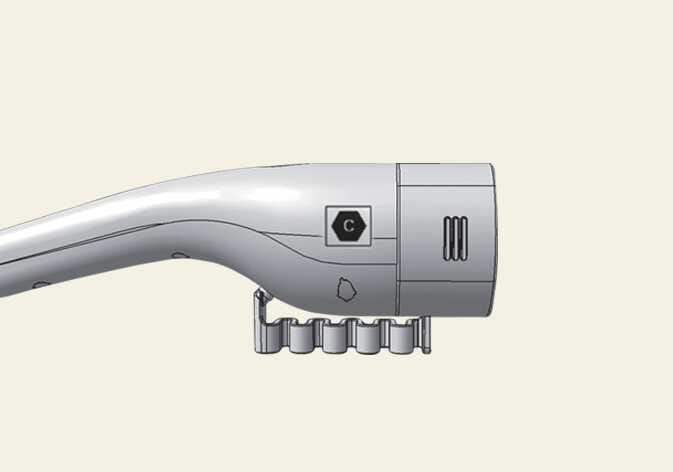

2. בדוק את סמל מחבר הטעינה של זרם החילופין ושל כבל התקן הטעינה הנייד.

3. לאחר בדיקת אות סמל הטעינה, המשך לשלב הטעינה.

   עיין ב- טבלת סמלי תווית טעינה חשמלית (עבור אירופה).

4. קיימת סכנה לכשל, לפריצת שרפה, לפציעה וכדומה בעת השימוש במחבר טעינה בעל סמל לא תואם.

: בהתאם לאזורך, ייתכן שכבל זה לא יסופק עם הרכב שלך.

אמצעי זהירות לטעינת זרם ישר

1. לאחר פתיחת דלתית הטעינה, בדוק את סמל הטעינה בתחתית תווית האזהרה.

2. בדוק את סמל מחבר הטעינה בתחנת הטעינה במהירות גבוהה.

3. לאחר בדיקת אות סמל הטעינה, המשך לשלב הטעינה.

   עיין ב- טבלת סמלי תווית טעינה חשמלית (עבור אירופה).

4. קיימת סכנה לכשל, לפריצת שרפה, לפציעה וכדומה בעת השימוש במחבר טעינה בעל סמל לא תואם.

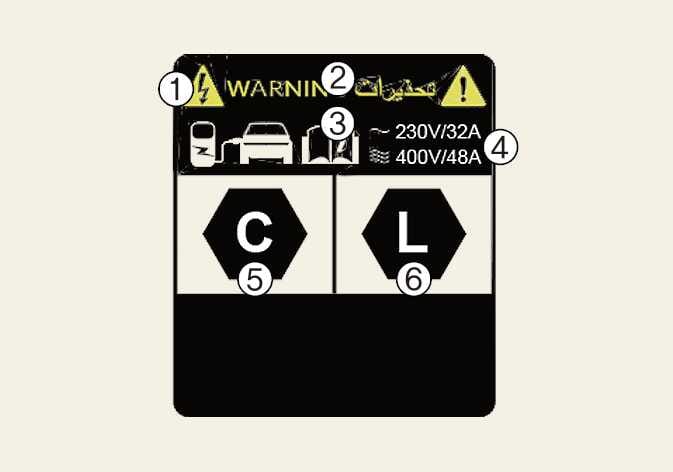

תווית טעינה חשמלית (עבור אירופה)

OMV103012R

אזהרה על מתח גבוה סמל עבור דלתית טעינה לפרטים נוספים, עיין ב כיצד לבדוק את הסמל בתווית הטעינה (עבור אירופה). מתח וזרם טעינה ( ): זרם חילופין חד פאזי ( ): זרם חילופין תלת פאזי 5~7: סמלים עבור סוג טעינה. לפרטים נוספים, עיין ב טבלת סמלי תווית טעינה חשמלית (עבור אירופה).

טבלת סמלי תווית טעינה חשמלית (עבור אירופה)

טעינת זרם חילופין וטעינה באמצעות מטען נייד*

: בהתאם לאזורך, ייתכן שכבל זה לא יסופק עם הרכב שלך.

סוג אספקה	סטנדרטי	תצורה	סוג אביזר	טווח מתח	מזהה
זרם חילופין	EN 62196-2	TYPE 2	מחבר רכב ושקע רכב	‎≤480V RMS

מטעין זרם ישר

סוג אספקה	סטנדרטי	תצורה	סוג אביזר	טווח מתח	מזהה
זרם ישר	EN 62196-3	FF	מחבר רכב ושקע רכב	50V עד 500V
				200V עד 920V
