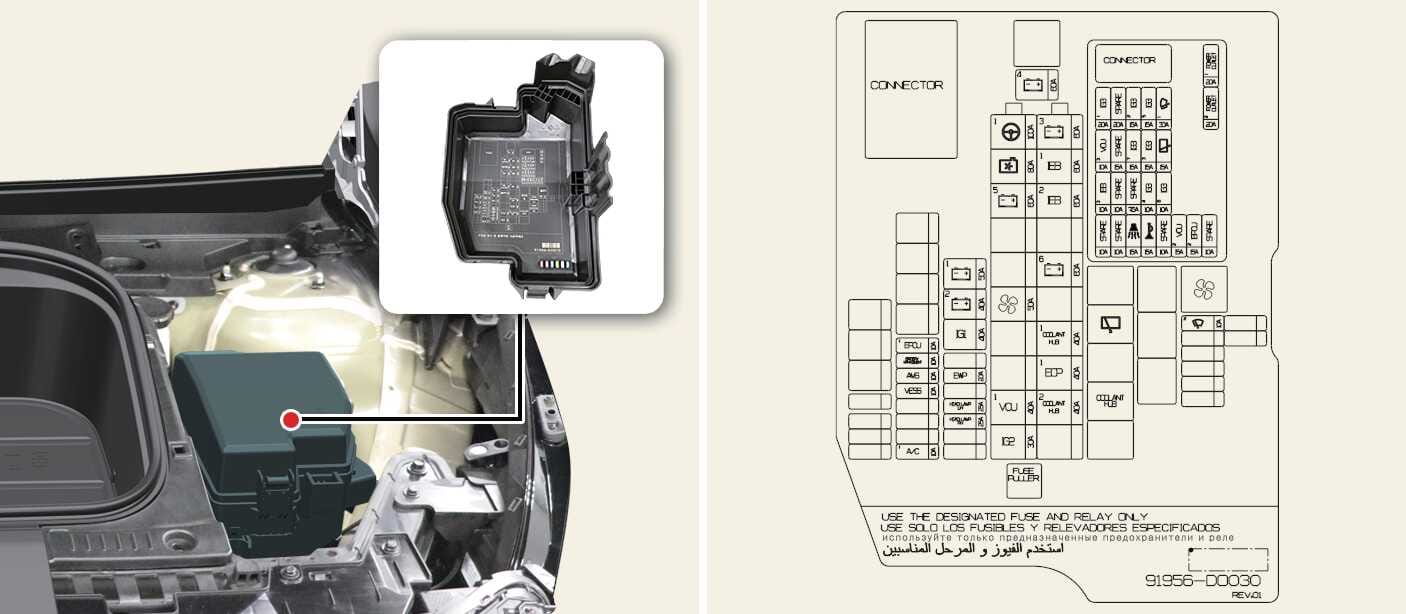

MULTI FUSE-1

LDC

Spojenie P/R (poistka: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Jednotka MDPS

MDPS je rovnaký ako EPS (Elektrický posilňovač riadenia).

MULTI FUSE-3

B+5

Svorkovnica PCB (hlavné relé IG3, poistka: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Svorkovnica ICU (poistka: DETSKÁ POISTKA, AFCU, OTVORENI DVIER BATOŽINOVÉHO PRIESTORU, EPCU 3, MODUL8, S/OHRIEVAČ FRT, STREŠNÉ OKNO1, P/OKNO LM, AMP, P/OKNO RH, P/SEDADLO VODIČA, P/SEDADLO SPOLUJAZDCA, S/OHRIEVAČ RR)

B+2

Spojovací blok ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Spojovací blok ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Jednotka IEB

IEB2

Jednotka IEB

IG1

Spojovací blok P/R (relé ACC, relé IG1)

IG2

Spojovací blok P/R (relé IG2)

MULTI FUSE-2

C/FAN

Elektromotor ventilátora

RR HTD

Spojovací blok (relé zadného vykurovacieho telesa)

TRAILER1

Jednotka konektora prívesu

BLOWER

Spojovací blok P/R (relé ventilátora)

POISTKA

B+4

Spojovací blok ICU (relé západky, dlhodobého zaťaženia, poistka: IAU, ECS, SPRÁVA BATÉRIE, AIR BAG2, PAMÄŤ1, PRIESTOR3 (B+), A/C2, E-CALL. IBU1, BRZDOVÝ SPÍNAČ, MULTIMÉDIÁ, ZÁMOK DVIER, MODUL1)

E-SHIFTER1

Spojovací blok P/R (relé e-meniča, poistka: E-SHIFTER2)

CHARGER1

Spojovací blok P/R (relé zamknutia nabíjačky, relé odomknutia nabíjačky), ICCU, VCMSCDM

CHARGER2

CDM

AMS

Snímač 12 V batérie

EWP1

Elektrické vodné čerpadlo č. 1

EWP2

Elektrické vodné čerpadlo č. 2

TRAILER2

Jednotka konektora prívesu

VESS

Jednotka VESS

VCU1

VCU

P/OUTLET1

Relé napájacej zásuvky

T/GATE

Jednotka PRG

EOP1

Zadné elektronické čerpadlo oleja

EOP2

Predné elektronické čerpadlo oleja (AWD)

E-RADIČ 2

Relé e-meniča, SCU, elektronický prepínač radenia ATM

P/OUTLET3

Zadná napájacia zásuvka

P/OUTLET2

Predná elektrická zásuvka

STIERAČ 1

Blok PCB (doska plošných spojov) (hlavné relé stierača)

EPCU1

Predný invertor (AWD)

HÚKAČKA POPLAŠNÉHO ZARIADENIA

Blok PCB (doska plošných spojov) (relé húkačky poplašného zariadenia proti vlámaniu)

KLAKSÓN

Blok PCB (doska plošných spojov) (relé húkačky)

WIPER2

IBU (integrovaná riadiaca jednotka karosérie)

VCU2

VCU

IG3 1

Svorkovnica ICU (poistka: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Elektrické vodné čerpadlo

IG3 5

3-cestný ventil chladiacej kvapaliny BMS (systém správy batérie)

VCU3

VCU

IG3 4

Elektronické vodné čerpadlo č. 1, č. 2, elektronický kompresor klimatizácie

IEB3

Jednotka IEB

IG3 6

Motor chladiaceho ventilátora, predné elektronické čerpadlo oleja (AWD)

MDPS2

Jednotka MDPS

MDPS je rovnaký ako EPS (Elektrický posilňovač riadenia).

IG3 2

Predný invertor (AWD), VCU
