Siirrettävä lataus

  1. Koodi ja pistoke (koodisarja)

  2. Ohjausrasia

  3. Latauskaapeli ja -liitin

Siirrettävää laturia voi käyttää kodin sähköllä, kun AC-lataus tai DC-lataus ei ole käytössä.

Kannettavan laturin lataustason asettaminen

  • A: Pistoke

  • B: Sähköpistorasia

  1. Tarkista sähköliitännän virtaluokitus ennen pistokkeen liittämistä liitäntään.

  2. Kytke pistoke kodin sähköpistoasiaan.

  3. Tarkista ohjausrasian näyttöikkuna.

  4. Aseta lataustaso painamalla ohjausrasian taustapuolen painiketta (1) 2–8 sekunnin ajan. (Katso latauskaapelin tyyppiä ja esimerkkiä lataustason asettamisesta.)

  5. Ohjausrasian näyttöikkunan esittämä lataustaso muuttuu joka kerta, kun painiketta (1) painetaan.

  6. Kun lataustason asetus on tehty, aloita lataus kannettavan latausmenettelyn mukaisesti.

* Esimerkki ICCB-lataustason asettamisesta

* Esimerkki on vain viitteellinen ja voi vaihdella ympäristön olosuhteista riippuen.

Lähtövirta

ICCB-lataustaso

Ohjauskotelon näyttöikkuna

14–16 A

12A

13–12 A

10A

11–10 A

8A

9–8 A

6A
HUOMIO

Varmista, että lataustilan valinta vastaa katkaisijan kapasiteettia, jotta sulake ei pala.

Miten kytkeä kannettava laturi (ICCB: kaapelin kontrollirasia)

  1. Kytke pistoke kodin sähköpistoasiaan.

    • A: Pistoke

    • B: Sähköpistorasia

  2. Tarkista, syttyykö virran valo (vihreä) kontrollirasiassa.

  3. Paina jarrupoljinta ja kytke seisontajarru päälle.

  4. Kytke kaikki kytkimet POIS, vaihde asentoon P (pysäköinti) ja sammuta ajoneuvo. Jos lataus aloitetaan, vaikka vaihde ei ole asennossa P (pysäköinti), lataus alkaa sen jälkeen, kun vaihde on siirtynyt automaattisesti asentoon P (pysäköinti).

  5. Avaa latausluukku.

    Lisätietoja on kohdassa Lisätietoja.

  6. Avaa latausliittimen ja lataustulpan suojakorkit. Tarkista, että niissä ei ole vierasta materiaalia tai pölyä.

  7. Pidä kiinni latausliittimen kahvasta, ja liitä se auton latausliitäntään. Jos latausliitintä ja latausliitäntää ei ole kytketty kunnolla, seurauksena voi olla tulipalo.

  8. Lataus käynnistyy automaattisesti (latausvalo tulee näkyviin).

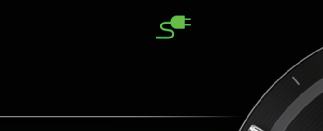

  9. Tarkista, onko suurjänniteakun latauksen merkkivalo () kytkeytynyt PÄÄLLE mittaristossa. Lataus ei ole toiminnassa, kun latauksen merkkivalo () ei pala. Jos latausliitintä ei ole kytketty oikein, liitä latauskaapeli uudelleen, jotta voit ladata sen uudelleen.

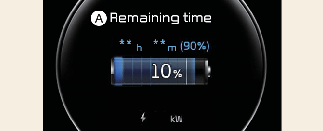

  10. Kun lataus on alkanut arvioitu latausaika näkyy kojetaulussa noin 1 minuutin ajan.

    A: Jäljellä oleva aika

    Jos avaat kuljettajan oven latauksen aikana, arvioitu latausaika näkyy kojetaulussa noin 1 minuutin ajan. Kun määräaikainen lataus tai ilmastointi/lämmitys on säädetty, arvioitu latausaika näkyy tällaisena ”--”.

Lataustilan tarkastus

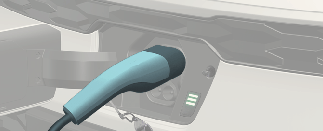

Kun suurjänniteakkua ladataan, lataustason voi tarkistaa auton ulkopuolelta.

Lisätietoja on kohdassa Lisätietoja.

HUOMAA

  • Jos et voi avata latausluukkua pakkasen ja jäätymisen takia, napauta sitä kevyesti tai poista jää latausluukun luota. Älä pakota latausluukkua auki.

  • Valitse tietoviihdejärjestelmästä Sähköauto → asetuskuvake näytöllä → Latausliittimen lukitustila. Latausliitin lukkiutuu liitäntään eri aikana valitun käyttötavan mukaan.

    • Lukitse aina -tila: Latausliitin lukkiutuu, kun latausliitin kytketään latausliitäntään.

    • Lukitse latauksen aikana -tila: Liitin lukkiutuu, kun lataus alkaa.

    Lisätietoja on kohdassa Lisätietoja.

    Tietoviihdejärjestelmä voi muuttua ohjelmistopäivitysten jälkeen. Katso lisätietoja tietoviihdejärjestelmän käyttöohjeesta ja pikaoppaasta.

  • Vaikka autoa voi ladata, kun Sähköauto-painike on ON/KÄYNNISTÄ-asennossa, aloita lataaminen turvallisuutesi tähden vain, kun Sähköauto-painike on OFF-asennossa ja vaihde on P-asennossa (pysäköinti). Kun lataus on alkanut, voit käyttää radion tapaisia sähkölaitteita painamalla Sähköauto-painikkeen START- tai ON-asentoon.

    Latauksen aikana vaihdetta ei voi siirtää P-asennosta (paikoitus) muulle vaihteelle.

  • Akun lataamiseen tarvittava aika voi vaihdella suurjänniteakun kunnon ja kestävyyden, laturin ominaisuuksien ja ulkolämpötilan mukaan.

Lataustilan merkkivalo kannettavalle laturille

Merkkivalo

Tiedot

VIRTA

Päällä: Virta päällä

LATAUS

Päällä: Lataus vilkkuu: Virran rajoitus pistokkeen korkean lämpötilan tai korkean sisälämpötilan takia

VIKA

Vilkkuu: Lataus keskeytetty

LATAUSTASO

12

12 A

10

10 A

08

8 A

06

6 A

Latausvirta muuttuu joka kerran, kun painiketta (1) painetaan alle 1 sekunnin ajan ja laturi on liitettynä pistorasiaan, mutta ei autoon.

Ohjausrasia

Tila/Määritetty vika/Korjaustoimi

  • Latausliitin kytketty autoon (VIRTA: vihreä palaa)

  • Pistoke kytketty pistorasiaan (VIRTA: vihreä palaa)

Latauksen aikana

  • Latauksen merkkivalo (VIRTA: vihreä palaa / LATAUS: sininen palaa)

  • Latausvirta

Ennen latausliittimen kytkemistä autoon (VIRTA: vihreä palaa, VIKA: punainen vilkkuu)

  • Epänormaali lämpötila

  • ICCB (In-Cable Control Box) -vika

Kytketty autoon (VIRTA: vihreä palaa, VIKA: punainen vilkkuu)

  • Diagnoosilaitteen vika

  • Virtavuoto

  • Epänormaali lämpötila

Vuotovirtavika (VIRTA: vihreä palaa, VIKA: punainen vilkkuu)

  • Kun pistoke on irrotettu ja kiinnitetty uudelleen, voit poistaa virheen painamalla painiketta vähintään 2 sekunnin ajan.

Virransäästötila

  • Lataustason ilmaisin sammuu, jos tila ei muutu yli 1 minuutin aikana.

Miten irrottaa kannettava laturi (ICCB: kaapelin kontrollirasia)

  1. Pidä kiinni latausliittimen kahvasta ja vedä se ulos.

  2. Varmista, että suljet latausluukun kunnolla.

  3. Irrota pistoke kodin sähköpistoasiasta. Älä vedä kaapelista, kun irrotat pistokkeen.

    A: Pistoke

    B: Sähköpistorasia

  4. Sulje latausliittimen ja lataustulpan suojat, jotta vierasta ainesta ei pääse sisälle.

  5. Jos käytät henkilökohtaista latausliitintä, säilytä liitintä kaapelilokerossa.

Kannettavan laturin varotoimet (ICCB: kaapelin kontrollirasia)

  • Käytä kannettavaa laturia, jonka valtuuttama Kia-jälleenmyyjä / huoltokumppani on sertifioinut.

  • Älä yritä korjata, purkaa tai säätää kannettavaa laturia.

  • Älä käytä jatkojohtoa tai adapteria.

  • Lopeta käyttö heti, jos vika ilmenee.

  • Älä koske pistokkeeseen tai latausliittimeen märin käsin.

  • Älä koske AC-latausliittimen napoihin tai auton AC-latausliitäntään.

  • Älä kytke latausliitintä jännitteeseen, joka ei vastaa määräyksiä.

  • Älä käytä kannettavaa laturia, jos se on kulunut, paljastunut tai latauskaapelissa on joitain merkkejä vahingoista.

  • Jos ICCB-kotelo ja AC-latausliitin on vahingoittunut, murtunut tai sen johtimet ovat jollain tavalla paljastuneet, kannettavaa laturia ei saa käyttää.

  • Älä anna lasten käyttää tai koskea kannettavaa laturia.

  • Pidä ohjausrasia kuivana.

  • Pidä latausliitin ja tulppaliitäntä puhtaan vieraista aineista.

  • Älä astua kaapelin tai johdon päälle. Älä vedä johtoa tai kaapelia äläkä kierrä tai taivuta niitä.

  • Älä lataa, jos esiintyy salamointia.

  • Älä pudota ohjausrasiaa tai laita raskasta esinettä sen päälle.

  • Älä laita laturin lähelle latauksen aikana sellaisia esineitä, jotka voivat aiheuttaa korkeita lämpötiloja.

  • Jos lataat kuluneella tai vahingoittuneella kodin sähköpistorasialla, olet altis sähköiskun vaaralle. Jos sinulla on epäilyksiä kodin sähköpistorasiasta, anna valtuutetun sähköasentajan tarkastaa se.

  • Lopeta kannettavan laturin käyttö heti, jos kodin sähköpistorasia tai jokin sen komponentti on ylikuumennut tai tunnet palamisen käryä.

HUOMAA

Kaapelivarkauksien estämiseksi latausliitintä ei voi irrottaa liitännästä, kun ovet ovat lukossa tai latausliitin on Lukitse aina-tilassa. Avaa kaikkien ovien lukitus irrottaaksesi latausliittimen liitännästä.

Jos auto on kuitenkin latausliittimen Lukitse latauksen aikana -tilassa, latausliittimen lukitus aukeaa automaattisesti latausliitännästä, kun lataus loppuu.

Jos latausliitin irrotetaan painamatta vapautuspainiketta, liitin ja liitäntä voivat vahingoittua.

Lisätietoja on kohdassa Lisätietoja.

Jos vapautuspainike ei toimi, vaikka kaikkien ovien lukitus on avattu, vedä hätänostokaapelia moottoritilassa ja paina vapautuspainiketta irrottaaksesi sen autosta. Jos vapautuspainike ei vieläkään toimi asianmukaisesti, suosittelemme käyntiä valtuutetulla Kia-jälleenmyyjällä/-huoltokumppanilla.
