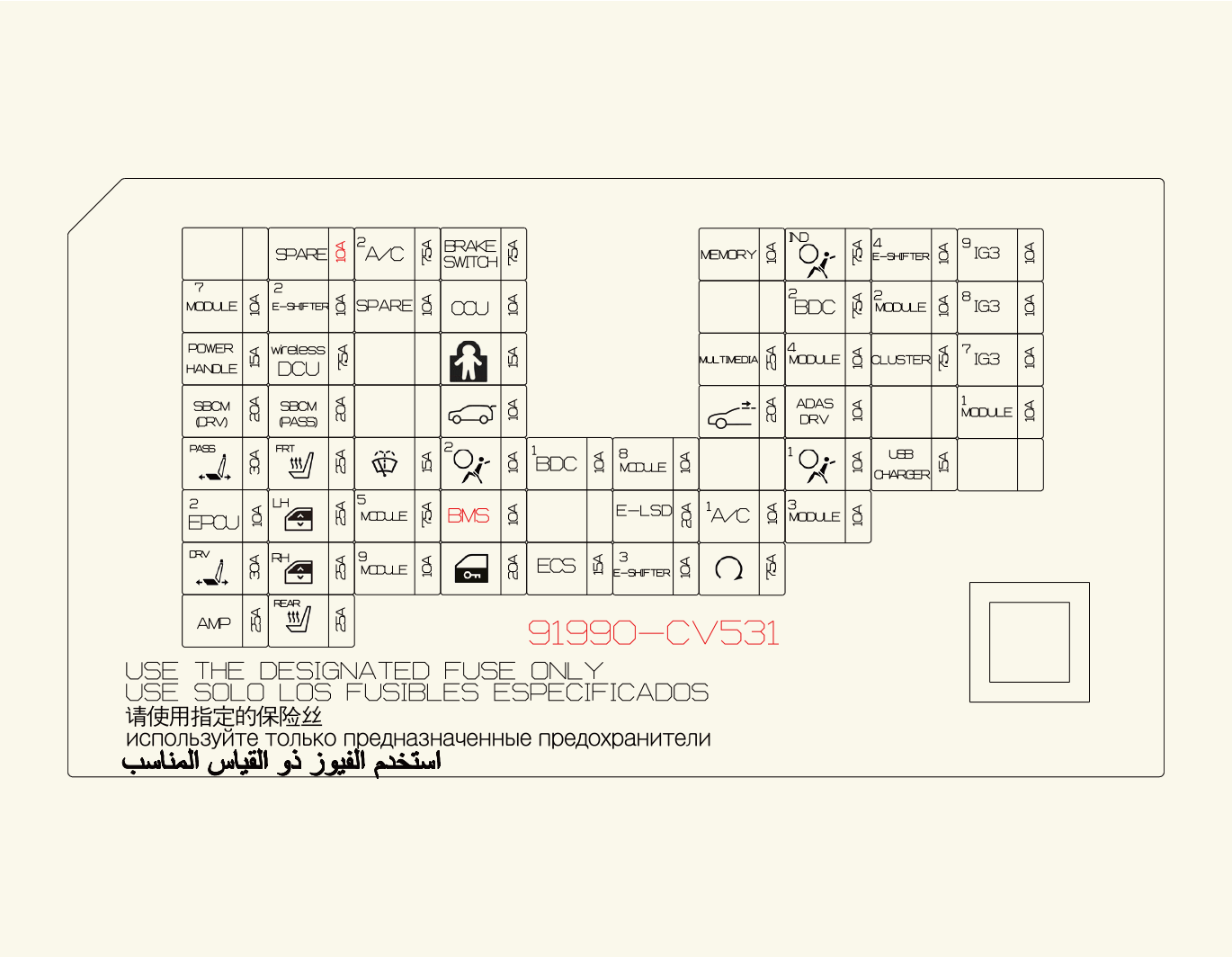

CHILD LOCK

Vaiko saugos užrakto įjungimo relė, vaiko saugos užrakto išjungimo relė

A/BAG IND

Viršutinis pultas

START

VCU, IBU (integruotas kėbulo valdymo blokas)

TAILGATE OPEN

Bagažinės durelių fiksatorius

MODULE3

Daugiafunkcis jungiklis, IBU (integruotasis kėbulo valdymo blokas), stabdžių žibinto jungiklis, vairuotojo durų modulis

CLUSTER

Projekcinis ekranas, prietaisų skydelis

IG3 8

V2L blokas, ICCU, VCMS, galinis elektroninis alyvos siurblys, CDM

IG3 7

Salono temperatūros jutiklis, garso ir vaizdo bei navigacijos sistema, oro kondicionieriaus PTC (teigiamo temperatūros koeficiento) šildytuvas, oro kondicionieriaus valdymo modulis, prietaisų skydelis

ECS

Elektroninis valdymo pakaba

MODULE8

Vairuotojo / keleivio elektra valdomos sėdynės modulis, vairuotojo / keleivio rankiniu būdu valdomos sėdynės jungiklis

S/HEATER FRT

Priekinių ventiliuojamų sėdynių valdymo modulis, priekinių sėdynių šildytuvo modulis

WASHER

Daugiafunkcis išjungiklis

IG3 9

Nenaudojama

AIR BAG2

SRS (papildoma saugos sistema) valdymo modulis

SUNROOF

Stoglangio variklis

P/WINDOW LH

Vairuotojo apsauginis elektra valdomo lango modulis (kairės pusės), keleivio apsauginis elektra valdomo lango modulis (dešinės pusės), galinio elektra valdomo lango jungiklis (kairės pusės)

SPARE

Nenaudojama

E-SHIFTER 3

Elektroninis ATM (automatinės transmisijos) pavarų rinkiklis

MODULE4

Priekinis / galinis kampinis radaras, kairės / dešinės pusės, priekinis / galinis Inverteris, ADAS važiavimo blokas, VESS (Virtualiosios variklio garso sistemos) blokas, priekinis radaras, priekinio vaizdo kamera, ADAS blokas, prietaiso skydelio viršutinio dangtelio jungiklis

USB CHARGER

Vairuotojo / keleivio sėdynės USB kroviklis, priekinės konsolės USB kroviklis Nr. 1 / Nr. 2

MEMORY

Saugikliai – MEMORY2, prietaisų skydelis, oro kondicionieriaus valdymo modulis, konsolės dekoratyvinio apšvietimo lemputė (viršutinėje / apatinėje dalyje), grindų konsolės jungiklis, vairuotojo / keleivio durų dekoratyvinio apšvietimo lemputė, galinių durų dekoratyvinio apšvietimo lemputė (kairės / dešinės pusės)

SPARE

Nenaudojama

A/C2

Oro kondicionieriaus valdymo modulis, aukšto slėgio vožtuvas, šaldomosios medžiagos vožtuvas Nr. 1 / Nr. 2, P/R jungčių blokas (orpūtės relė), BSA aušintuvas Nr. 1, oro kondicionieriaus aušinamojo skysčio vožtuvas

AMP

AMP (stiprintuvas)

P/WINDOW RH

Keleivio apsauginis elektra valdomo lango modulis (kairės pusės), vairuotojo apsauginis elektra valdomo lango modulis (dešinės pusės), galinio elektra valdomo lango jungiklis (dešinės pusės)

MODULE5

Duomenų ryšio jungtis, elektrochromatinis veidrodėlis, E-CALL blokas, ADP, garso / vaizdo ir navigacijos sistema, jungiklis paminkštintoje priekinio skydelio dalyje, priekiniai žibintai (kairės / dešinės pusės), AMP (stiprintuvas), belaidis išmaniojo telefono įkroviklis, vairuotojo / keleivio elektra valdomos sėdynės modulis, priekinių vėdinamų sėdynių valdymo modulis, priekinių sėdynių šildytuvo / galinių sėdynių šildytuvo valdymo modulis, grindų konsolės jungiklis, automatinio priekinių žibintų lygiavimo modulis, IFS (išmaniosios priekinių žibintų sistemos) modulis

BRAKE SWITCH

Stabdymo žibinto jungiklis, IBU (integruota kėbulo valdymo blokas)

P/SEAT DRV

Vairuotojo elektra valdomos sėdynės jungiklis, vairuotojo elektra valdomos sėdynės modulis (su integruota atminties sistema (IMS))

A/C1

A/C valdymo modulis

AIR BAG1

SRS (papildoma saugos sistema) valdymo modulis

MODULE2

AMP (stiprintuvas), ADP, P/E jungčių blokas (maitinimo lizdo relė), IBU (integruotasis kėbulo valdymo blokas), E-CALL blokas, ADAS blokas, garso / vaizdo ir navigacijos sistemos klaviatūra, garso / vaizdo ir navigacijos sistema

MULTIMEDIA

Garso / vaizdo ir navigacijos sistema

DOOR LOCK

Durų užrakinimo relė, durų atrakinimo relė, durų užrakto blokavimo relė

MODULE1

Avarinių žibintų jungiklis, daugiafunkcis jungiklis, duomenų ryšio jungtis, lietaus jutiklis, UIP sirena, UIP jutiklis, PTG blokas, vairuotojo durų modulis, vairuotojo / keleivio išorinių veidrodėlių blokas

P/SEAT PASS

Keleivio elektra valdomos sėdynės jungiklis, keleivio elektra valdomos sėdynės modulis

MODULE7

AFCU vairuotojo ir (arba) keleivio, elektra valdomų langų „Main SW“, aktyvioji oro sklendė RH/LH, ICC, ETCS, TILT TELE UNIT, BSA aušintuvo aukšto slėgio vožtuvas, šaltnešio vožtuvas, kondicionieriaus aušinimo skysčio vožtuvas

POWER HANDLE

Tilt Tele Unit

SBCM DRV

Vairuotojo pusės kėbulo zonos valdymo modulis

E-SHIFTER 2

SBW

WIRELESS DCU

DCU (Dozavimo valdymo blokas)

SBCM PASS

Keleivio pusės kėbulo zonos valdymo modulis

MODULE9

Vairuotojo / keleivio sėdynės valdymo modulis

CCU

CCU (centrinis ryšių blokas)

BMS

BMS (akumuliatoriaus valdymo sistema)

BDC1

BDC (kėbulo srities valdiklis), UWB (ultraplačiajuostis ryšys)

E - LSD

E-LSD

BDC2

BDC (kėbulo srities valdiklis)

S/HEATER RR

Galinės sėdynės šildytuvo valdymo modulis

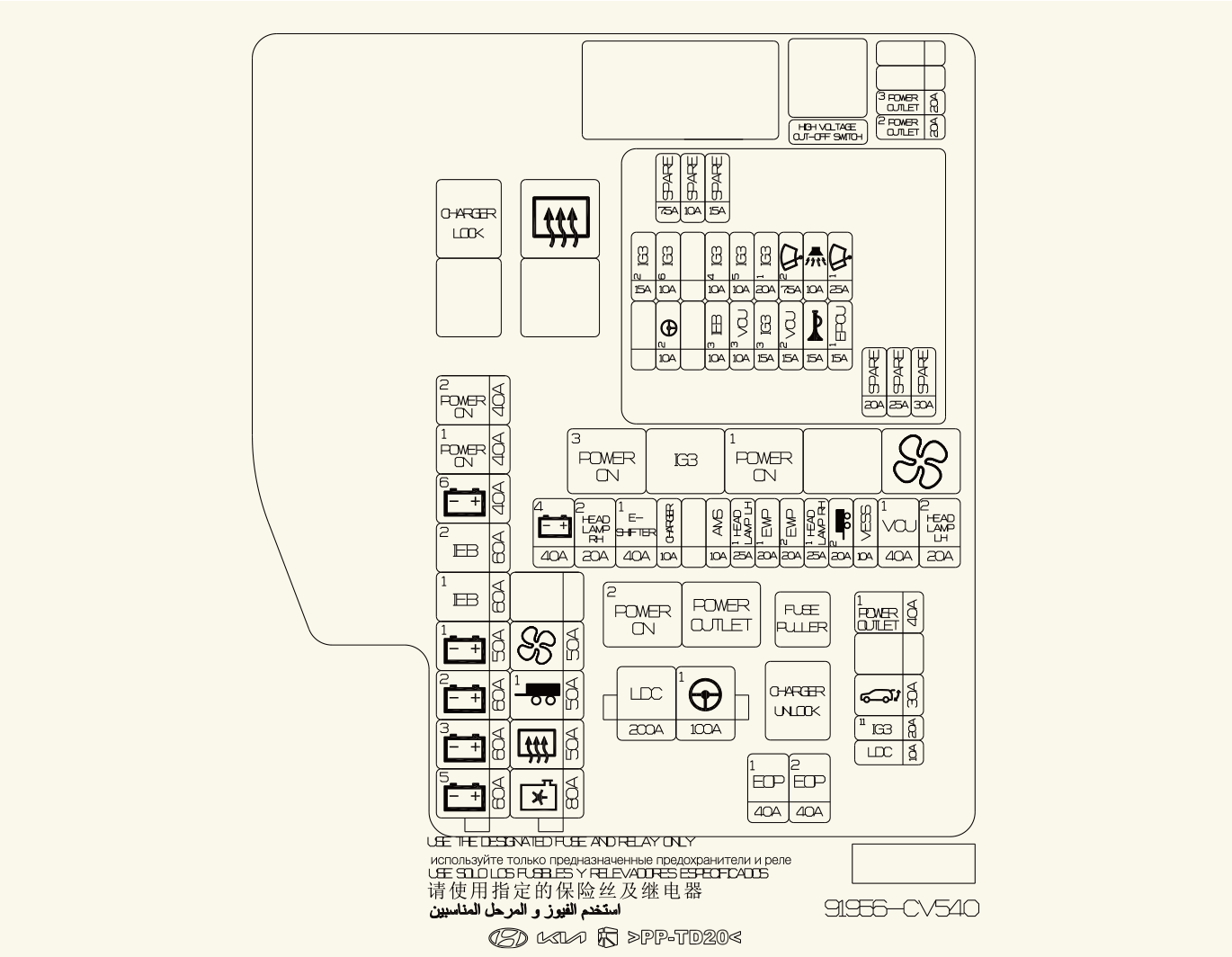

MULTI FUSE-1

LDC

P/R Jungtis (Saugiklis: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

AGT vienetas

* MDPS toks pat, kaip ir EPS (elektrinis vairo stiprintuvas).

MULTI FUSE-3

B+6

PDC Jungčių Blokas (Saugiklis: ELSD, MODULE8, AIR BAG2, BMS, E-SHIFTER3, MODULE9, SUNROOF, A/C1)

B+5

PCB Blokas (IG3 Pagrindinė Relė, Saugiklis: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

PDC Jungčių Blokas (Saugiklis: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

PDC jungčių blokas (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

PDC jungčių blokas (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

IEB blokas

IEB2

IEB blokas

POWER ON 1

P/R jungčių blokas (ACC relė, IG1 relė)

POWER ON 2

P/R jungčių blokas (IG2 relė)

MULTI FUSE-2

C/FAN

Aušinimo ventiliatoriaus variklis

RR HTD

P/R jungčių blokas (galinio šildytuvo relė)

TRAILER1

Priekabos jungties blokas

BLOWER

P/R jungčių blokas (orpūtės relė)

SAUGIKLIS

B+4

PDC Jungties Blokas (Ilgalaikės Apkrovos Fiksatoriaus Relė, Saugiklis: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

P/R Jungčių Blokas (E-perjungiklio relė, Saugiklis: E-SHIFTER2)

CHARGER

P/R jungčių blokas (įkroviklio užrakinimo relė, įkroviklio atrakinimo relė), ICCU, VCMSCDM, CDM

AMS

12 V akumuliatoriaus jutiklis

EWP1

1-as elektrinis vandens siurblys

EWP2

2-as elektrinis vandens siurblys

TRAILER2

Priekabos jungties blokas

VESS

VESS blokas

VCU1

VCU

P/OUTLET1

Maitinimo lizdo relė

T/GATE

PTG blokas

PDC jungčių blokas (IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Galinis elektrinis alyvos siurblys

EOP2

Priekinis elektrinis alyvos siurblys (4WD)

P/OUTLET3

Galinis maitinimo lizdas

P/OUTLET2

Priekinis maitinimo lizdas

WIPER1

PCB (spausdintinių plokščių) blokas (valytuvų pagrindinė relė)

EPCU1

Priekinis inverteris (4WD)

B/ALARM

PCB (spausdintinių plokščių) blokas (signalizacijos garso signalo relė)

HORN

PCB (spausdintinių plokščių) blokas (garso signalo relė)

WIPER2

IBU (integruotas kėbulo valdymo blokas)

VCU2

VCU

IG3 1

PDC Jungčių Blokas (Saugiklis: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Elektrinis vandens siurblys

IG3 5

Trikryptis BMS (akumuliatoriaus valdymo sistemos) aušinamojo skysčio vožtuvas

VCU3

VCU

IG3 4

Elektrinis vandens siurblys Nr. 1, Nr. 2, elektroninis oro kondicionieriaus kompresorius

IEB3

IEB blokas

IG3 6

Aušinimo ventiliatoriaus variklis, priekinis elektrinis alyvos siurblys (4WD)

MDPS2

AGT vienetas

* MDPS toks pat, kaip ir EPS (elektrinis vairo stiprintuvas).

IG3 2

Priekinis inverteris (4WD), VCU

Charger Lock Relay

Rear Heated Relay

POWER ON 3 Relay

POWER ON 1 Relay

POWER ON 2 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
