Beschreibung der Sicherungs- und Relaiskästen

Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inklusive ihrer Bezeichnungen und der zugehörigen Amperezahlen.

HINWEIS

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

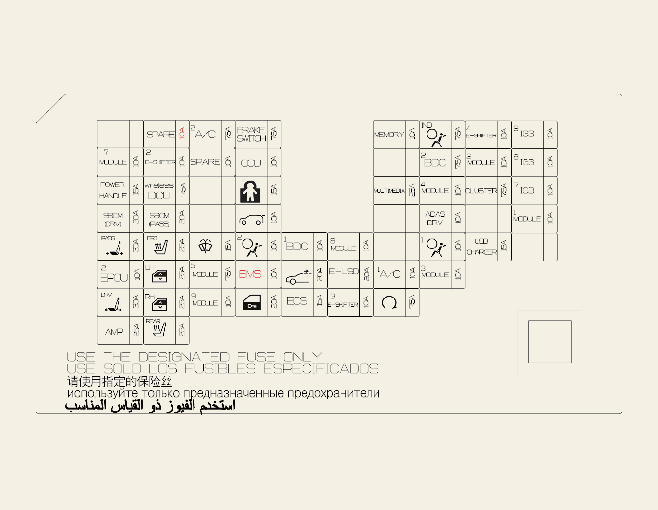

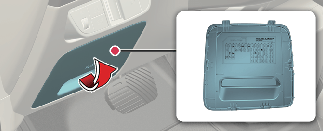

Sicherungskasten auf der Fahrerseite

PDC-Verteilerblock

Bezeichnung der Sicherung

Symbol

Nennleistung der Sicherung

Geschützter Stromkreis

CHILD LOCK

15 A

Kindersicherungs-/Entriegelungsrelais

A/BAG IND

7,5 A

Dachkonsole

START

7,5 A

VCU, IBU (integrierte Bordnetzsteuereinheit)

TAILGATE OPEN

10 A

Heckklappenverriegelung

MODULE3

10 A

Eckradar vorn/hinten links/rechts, Umrichter vorne/hinten, ADAS Fahr-ECU, VESS-Einheit (virtueller Motorgeräusch-Simulator), Radar vorn, Frontkamera, ADAS Park-ECU, Schalter für obere Konsolenabdeckung

CLUSTER

7,5 A

Head-Up-Display, Kombiinstrument

IG3 8

10 A

cCNC, FATC, INCAR SNSR, PTC

IG3 7

10 A

BMS, hinterer Wechselrichter

MODULE8

10 A

Warnblinkschalter, Multifunktionsschalter, Datenverbindungsanschluss, Regensensor, UIP-Sirene, UIP-Sensor, PTG-Einheit, Fahrertürmodul, elektrisch verstellbarer Fahrer-/Beifahrer-Außenrückspiegel

S/HEATER FRT

25 A

Vordersitzbelüftung-Steuergerät, Vordersitzheizungs-Steuergerät

WASHER

15 A

Multifunktionsschalter

IG3 9

10 A

CCU, ICCU, V2L UNIT, VCMS, elektronische Ölpumpe hinten, SCU

AIR BAG2

10 A

Steuermodul für SRS-System (zusätzliches Rückhaltesystem)

SUNROOF

20 A

Schiebedachmotor

P/WINDOW LH

25 A

Fahrersicherheitsfensterheber-Modul links, Beifahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten links

SPARE

10 A

Nicht verwendet

E-SHIFTER 3

10 A

Elektronischer ATM (Automatikgetriebe) Wählhebel

MODULE4

10 A

Elektrisches Fahrer-/Beifahrersitzmodul, Elektrisch verstellbares Fahrer-/Beifahrersitzmodul

USB CHARGER

15 A

USB-Ladegerät Fahrer-/Beifahrersitz, USB-Ladegerät Konsole vorne Nr. 1/Nr. 2

MEMORY

10 A

Sicherung - MEMORY2, Kombiinstrument, A/C-Steuermodul, Konsolen-Stimmungsleuchte (oben/unten), Konsolenbodenschalter, Fahrer-/Beifahrertür-Stimmungsleuchte, Stimmungsleuchte hintere Tür links/rechts

SPARE

10 A

Nicht verwendet

A/C2

7,5 A

A/C-Steuergerät, Hochdruckventil, Kältemittelventil Nr. 1 / Nr. 2 P/R-Verteilerblock (Gebläserelais), BSA-Kühler Nr. 1, A/C-Kühlmittelventil

AMP

25 A

AMP (Verstärker)

P/WINDOW RH

25 A

Beifahrersicherheitsfensterheber-Modul links, Fahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten rechts

MODULE5

7,5 A

Datenlink-Anschluss, BDC (Karosseriebereich-Steuergerät)

BRAKE SWITCH

7,5 A

Bremsleuchtenschalter, IBU (integrierte Bordnetzsteuereinheit)

P/SEAT DRV

30 A

Schalter für Fahrersitzverstellung, Elektrisches Sitzverstellmodul Fahrersitz (mit IMS - integriertes Speichersystem)

A/C1

10 A

A/C-Steuergerät

AIR BAG1

10 A

Steuermodul für SRS-System (zusätzliches Rückhaltesystem)

MODULE2

10 A

Multifunktionsschalter, IBU (integrierte Bordnetzsteuereinheit), Bremslichtschalter, Fahrertürmodul

MULTIMEDIA

25 A

Audio-/Video- und Navigationshaupteinheit

DOOR LOCK

20 A

Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais

MODULE1

10 A

AMP (Verstärker), ADP, P/E-Verteilerblock (Steckdosenrelais), IBU (Integrierte Bordnetzsteuereinheit), E-CALL-Einheit, ADAS-Einheit, Audio/Video- und Navigationstastatur, Audio/Video- und Navigations-Haupteinheit

P/SEAT PASS

30 A

Schalter für den elektrischen Beifahrersitz, Elektrisches Sitzverstellmodul Beifahrersitz

MODULE7

10 A

AFCU Fahrer/Beifahrer, Elektrische Fensterheber Haupt-SW, Aktive Luftklappe RH/LH, ICC, ETCS, TILT TELE UNIT, BSA Chiller Hochdruckventil, Kühlmittelventil, Klimaanlage Kühlmittelventil

POWER HANDLE

15 A

Kipp-/Teleskopeinheit

SBCM DRV

20 A

Fahrerseite Karosseriebereich-Steuermodul Fahrer

E-SHIFTER 2

10 A

SBW

WIRELESS DCU

7,5 A

DCU (Dosiersteuereinheit)

SBCM PASS

20 A

Beifahrerseite Karosseriebereich-Steuermodul

MODULE9

10 A

Motor elektrische Sitzverstellung Fahrer/Beifahrer

CCU

10 A

CCU (Zentrale Kommunikationseinheit)

BMS

10 A

BMS (Batteriemanagementsystem)

BDC1

10 A

BDC (Karosseriebereich-Steuermodul), UWB (Ultrabreitband)

BDC2

7,5 A

BDC (Karosseriebereich-Steuermodul)

S/HEATER RR

25 A

Sitzheizungs-Steuermodul hinten

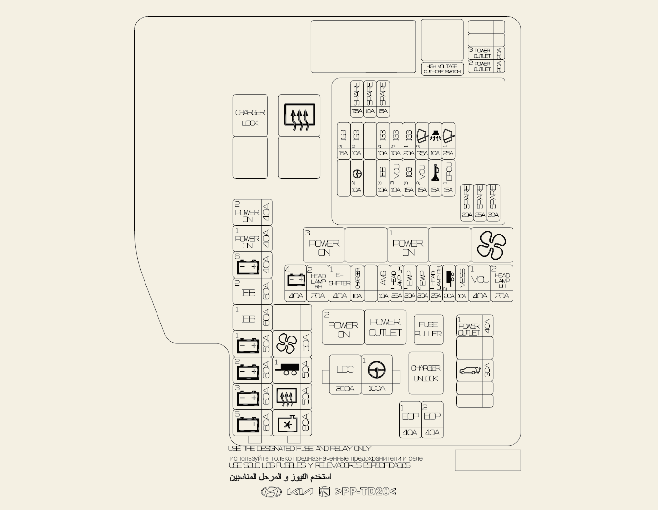

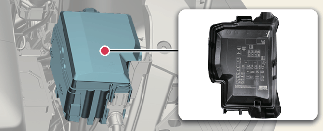

Sicherungskasten im Motorraum

Stromkreis (P/R-Verteilerblock)

Bezeichnung der Sicherung

Symbol

Nennleistung der Sicherung

Geschützter Stromkreis

MULTI FUSE-1

LDC

200 A

P/R-Verbindung (Sicherung: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

100 A

MDPS-Einheit

* MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).

MULTI FUSE-3

B+6

40 A

PDC-Verbindungsblock (Sicherung: ELSD, MODULE8, AIR BAG2, BMS, E-SHIFTER3, MODULE9, SUNROOF, A/C1)

B+5

60 A

PCB-Block (IG3 Hauptrelais, Sicherung: WIPER1, EPCU1, B/ALARM, HUPE, VCU2)

B+3

60 A

PDC-Verbindungsblock (Sicherung: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

60 A

PDC-Anschlussleiste (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

50 A

PDC-Anschlussleiste (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

60 A

IEB-Einheit

IEB2

60 A

IEB-Einheit

POWER ON 1

40 A

P/R Anschlussleiste (ACC-Relais, IG1-Relais)

POWER ON 2

40 A

P/R Anschlussleiste (IG2-Relais)

MULTI FUSE-2

C/FAN

80 A

Kühllüftermotor

RR HTD

50 A

P/R-Verteilerblock (Relais Heckscheibenheizung)

TRAILER1

50 A

Anhängeranschlusseinheit

BLOWER

50 A

P/R Anschlussleiste (Gebläserelais)

SICHERUNG

B+4

40 A

PDC-Verteilerblock (Langzeit-Lastsperrrelais, Sicherung: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

40 A

P/R-Verbindungsblock (E-Shifter-Relais, Sicherung: E-SHIFTER2)

CHARGER

10 A

P/R Anschlussleiste (Ladestecker-Verriegelungsrelais, Ladestecker-Entriegelungsrelais), ICCU, VCMSCDM, CDM

AMS

10 A

12V Batteriesensor

EWP1

20 A

Elektronische Wasserpumpe #1

EWP2

20 A

Elektronische Wasserpumpe #2

TRAILER2

20 A

Anhängeranschlusseinheit

VESS

10 A

VESS-Einheit

VCU1

40 A

VCU

P/OUTLET1

40 A

Power Outlet Relay

T/GATE

30 A

PTG-Einheit

HEAD LAMP LH 1

25 A

SCHEINWERFER LINKS

HEAD LAMP LH 2

20 A

SCHEINWERFER LINKS

HEAD LAMP RH 1

25 A

SCHEINWERFER RECHTS

HEAD LAMP RH 2

20 A

SCHEINWERFER RECHTS

EOP1

40 A

Elektronische Ölpumpe hinten

EOP2

40 A

Elektronische Ölpumpe vorn (4WD)

P/OUTLET3

20 A

Steckdose hinten

P/OUTLET2

20 A

Vordere Steckdose

Leiterplattenblock

Bezeichnung der Sicherung

Symbol

Nennleistung der Sicherung

Geschützter Stromkreis

WIPER1

25 A

Leiterplattenblock (Hauptrelais Scheibenwischer)

EPCU1

15 A

Vorderer Wechselrichter (4WD)

B/ALARM

10 A

Leiterplattenblock (Relais für Alarmanlagenhupe)

HORN

15 A

Leiterplattenblock (Relais für Hupe)

WIPER2

7,5 A

IBU (integrierte Bordnetzsteuereinheit)

VCU2

15 A

VCU

IG3 1

20 A

PDC-Verbindungsblock (Sicherung: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

15 A

Elektronische Wasserpumpe

IG3 5

10 A

BMS (Batterie-Managementsystem) Kühlmittel 3-Wegeventil

VCU3

10 A

VCU

IG3 4

10 A

Elektronische Wasserpumpe Nr. 1, Nr. 2, Elektronischer A/C-Kompressor

IEB3

10 A

IEB-Einheit

IG3 6

10 A

Kühllüftermotor, Elektronische Ölpumpe vorn (4WD)

MDPS2

10 A

MDPS-Einheit

* MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).

IG3 2

15 A

Vorderer Wechselrichter (4WD), VCU

Relais

In der folgenden Tabelle finden Sie den Relaistyp.

Relaisbezeichnung

Symbol

TYP

Charger Lock Relay

MICRO

Rear Heated Relay

MINI

POWER ON 3 Relay

MICRO

POWER ON 1 Relay

MICRO

POWER ON 2 Relay

MICRO

Blower Relay

MICRO

IG2 Relay

MICRO

Power Outlet Relay

MICRO

Charger Unlock Relay

MICRO
