Vezetőoldali biztosítéktábla

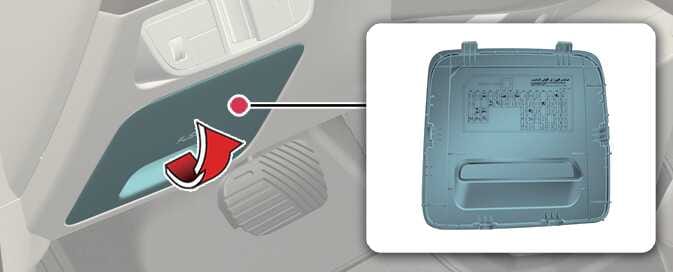

OCV071022L

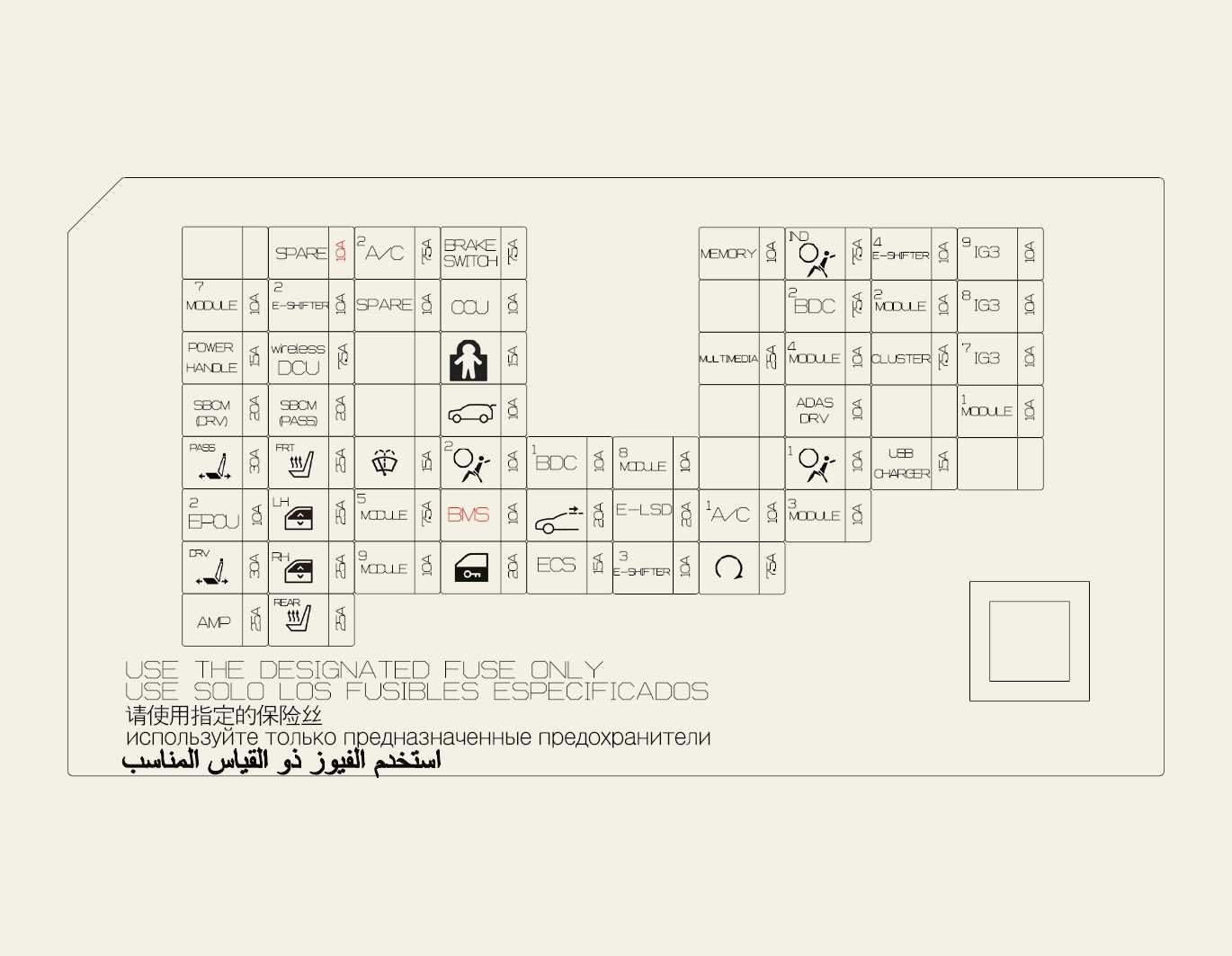

OCV075009L

PDC Csatlakozódoboz

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

CHILD LOCK

15 A

Gyermekzár relé, gyermekzár kioldó relé

A/BAG IND

7,5 A

Fej feletti konzol

START

7,5 A

VCU, IBU (Integrál karosszéria-szabályozó modul)

TAILGATE OPEN

10 A

Csomagtéri retesz

MODULE3

10 A

Első/hátsó kanyarodó radar bal/jobb, Első/hátsó inverter, ADAS vezetési motorvezérlő egység (ECU), VESS (virtuális motorhang rendszer) egység, Első radar, Előnézeti kamera, ADAS parkolási ECU, Felső konzolborító kapcsoló

CLUSTER

7,5 A

Kivetítő képernyő, Műszeregység

IG3 8

10 A

cCNC, FATC, INCAR SNSR, PTC

IG3 7

10 A

BMS, hátsó inverter

MODULE8

10 A

Vészjelző lámpa kapcsoló, többfunkciós kapcsoló, adatkapcsolati csatlakozó, esőérzékelő, UIP sziréna, UIP érzékelő, PTG egység, vezetőoldali ajtó modulja, vezető-/utasoldali külső tüköregység

S/HEATER FRT

25 A

Első ülésszellőztetés Vezérlőmodul, Elsőülés-fűtés Vezérlőmodul

WASHER

15 A

Többfunkciós kapcsoló

IG3 9

10 A

CCU, ICCU, V2L egység, VCMS, hátsó elektronikus olajszivattyú, SCU

AIR BAG2

10 A

SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység

SUNROOF

20 A

Napfénytető motor

P/WINDOW LH

25 A

Vezetőoldali elektromos ablak modulja (bal), utasoldali elektromos ablak modulja (jobb), Hátsó elektromos ablak kapcsoló bal

SPARE

10 A

Nincs használatban

E-SHIFTER 3

10 A

Elektromos ATM (automata váltó) váltó tárcsa

MODULE4

10 A

Vezető-/utasoldali elektromos ülés modul, Vezető-/utasoldali manuális üléskapcsoló

USB CHARGER

15 A

Vezető/utas oldali ülés USB-töltője, Első konzol USB-töltő #1/#2

MEMORY

10 A

Biztosíték - MEMORY2, műszercsoport, A/C vezérlőegység, konzol hangulatvilágítás (felső/alsó), konzol padlókapcsoló, vezető-/utasoldali ajtó hangulatvilágítás, hátsó ajtó hangulatvilágítás jobb/bal

A/C2

7,5 A

A/C vezérlőegység, nagynyomású szelep, hűtőszelep #1/#2 P/R csatlakozódoboz (ventilátor relé), BSA hűtő #1, A/C hűtőfolyadék szelep

AMP

25 A

AMP (Erősítő)

P/WINDOW RH

25 A

Utasoldali elektromos ablak modulja (bal), vezetőoldali elektromos ablak modulja (jobb), Hátsó elektromos ablak kapcsoló jobb

MODULE5

7,5 A

Az adatkapcsolat csatlakozója, BDC (karosszériavezérlő egység)

BRAKE SWITCH

7,5 A

Féklámpa kapcsoló, IBU (Integrál karosszéria-szabályozó modul)

P/SEAT DRV

30 A

Elektromos állítású vezetőülés kapcsolója, Elektromos állítású vezetőülés modul (IMS-sel (Integrált memória rendszer))

A/C1

10 A

A/C vezérlőegység

AIR BAG1

10 A

SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység

MODULE2

10 A

Többfunkciós kapcsoló, IBU (Integrál karosszéria-szabályozó modul), Féklámpa kapcsoló, Vezetőoldali ajtó modul

MULTIMEDIA

25 A

Audio/Video és navigációs főegység

DOOR LOCK

20 A

Ajtó záró relé, ajtó nyitó relé, holtpont-relé

MODULE1

10 A

AMP (erősítő), ADP, P/E csatlakozódoboz (Elektromos csatlakozóaljzat relé), IBU (Integrál karosszéria-szabályozó modul), vészhívási egység, ADAS egység, Audio/Videoés navigáció billentyűzete, Audio/Video és navigációs főegység

P/SEAT PASS

30 A

Utasoldali elektromos ülés kapcsoló, Utasoldali elektromos ülés modulja

MODULE7

10 A

AFCU vezető/utas, Elektromos ablakemelő fő KAPCS, Aktív légterelő egység J/B, ICC, ETCS, TILT TELE UNIT, BSA hűtő nagynyomású szelep, Hűtőközeg szelep, A/C Hűtőfolyadék szelep

POWER HANDLE

15 A

Tilt-Tele egység

SBCM DRV

20 A

Vezetőoldali karosszériazóna vezérlőmodul Vezető

E-SHIFTER 2

10 A

SBW

WIRELESS DCU

7,5 A

DCU (Adagolás-vezérlő egység)

SBCM PASS

20 A

Utasoldali karosszériazóna vezérlőmodul

MODULE9

10 A

VEZETŐ-/Utas elektromos ülés modul

CCU

10 A

CCU (Központi Kommunikációs Egység)

BMS

10 A

BMS (akkumulátor-felügyeleti rendszer)

BDC1

10 A

BDC (törzs tartomány vezérlő), UWB (ultraszéles sáv)

BDC2

7,5 A

BDC (törzs tartomány vezérlő)

S/HEATER RR

25 A

Hátsó ülés fűtésének vezérlőmodulja
