Motortéri biztosítéktábla

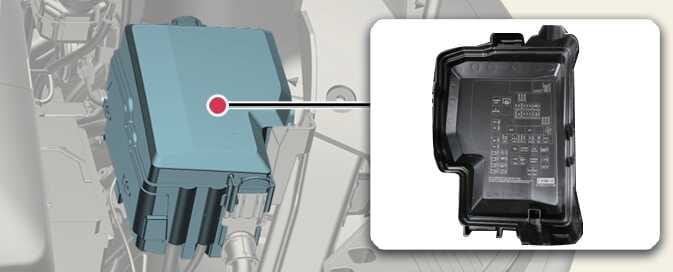

OCV071067L

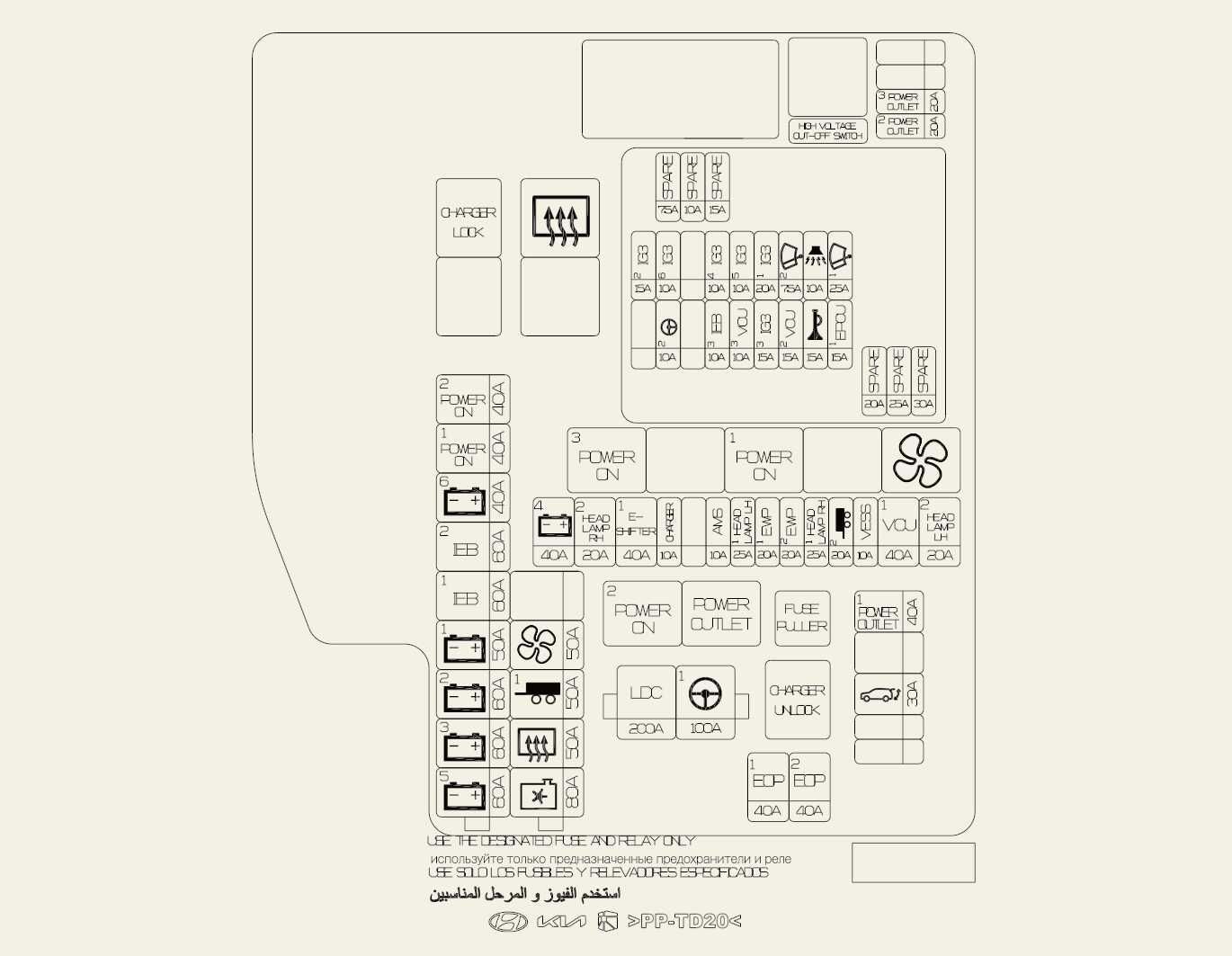

OCV075010L

Áramkör (P/R csatlakozódoboz)

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

MULTI FUSE-1

LDC

200 A

P/R csatlakozó (biztosíték: P/KIMENET1, T/CSOMAGTÉR, EOP1, EOP2)

MDPS1

100 A

MDPS--egység

Az MDPS ugyanaz, mint az EPS (Elektromos szervokormány).

MULTI FUSE-3

B+6

40 A

PDC csatlakozódoboz (biztosíték: ELSD, MODULE8, AIR BAG2, BMS, E-VÁLTÓ3, MODULE9, NAPFÉNYTETŐ, A/C1)

B+5

60 A

PCB blokk (IG3 fő relé, biztosíték: ABLAKTÖRLŐ1, EPCU1, B/RIASZTÓ, KÜRT, VCU2)

B+3

60 A

PDC csatlakozódoboz (biztosíték: GYERMEKLOCK, AFCU, HÁTSÓ CSOMAGTÉRAJTÓ NYITVA, EPCU 3, MODULE8, ELSŐ ÜLÉSFŰTÉS, NAPFÉNYTETŐ 1, BAL OLDALI ELEKTROMOS ABLAK, ERŐSÍTŐ, JOBB OLDALI ELEKTROMOS ABLAK, VEZETŐÜLÉS ELEKTROMOS ÁLLÍTÁSA, UTASÜLÉS ELEKTROMOS ÁLLÍTÁSA, HÁTSÓ ÜLÉSFŰTÉS)

B+2

60 A

PDC csatlakozódoboz (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

50 A

PDC csatlakozódoboz (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

60 A

IEB--egység

IEB2

60 A

IEB--egység

POWER ON 1

40 A

P/R csatlakozódoboz (ACC relé, IG1 relé)

POWER ON 2

40 A

P/R csatlakozódoboz (IG2 relé)

MULTI FUSE-2

C/FAN

80 A

Hűtőventilátor motor

RR HTD

50 A

P/R csatlakozódoboz (Hátsó fűtött relé)

TRAILER1

50 A

Utánfutó csatoló egység

BLOWER

50 A

P/R csatlakozódoboz (Ventilátor relé)

FUSE

B+4

40 A

PDC Csatlakozódoboz (hosszútávú rakományretesz relé, biztosíték: IAU, ECS, AKKUMULÁTOR-FELÜGYELET, LÉGZSÁK2, MEMORY1, SPARE3 (B+), A/C2, VÉSZHÍVÁS, IBU1, FÉKKAPCSOLÓ, MULTIMÉDIA, AJTÓ LOCK, MODUL1)

E-SHIFTER1

40 A

P/R csatlakozódoboz (E-váltó relé, biztosíték: E-SHIFTER2)

CHARGER

10 A

P/R csatlakozódoboz (töltő rögzítő relé, töltő kioldó relé), ICCU, VCMSCDM, CDM

AMS

10 A

12V-os akkumulátor érzékelő

EWP1

20 A

Elektronikus vízszivattyú #1

EWP2

20 A

Elektronikus vízszivattyú #2

TRAILER2

20 A

Utánfutó csatoló egység

VESS

10 A

VESS--egység

VCU1

40 A

VCU

P/OUTLET1

40 A

Elektromos csatlakozóaljzat relé

T/GATE

30 A

PTG--egység

HEAD LAMP LH 1

25 A

HEAD LAMP LH

HEAD LAMP LH 2

20 A

HEAD LAMP LH

HEAD LAMP RH 1

25 A

HEAD LAMP RH

HEAD LAMP RH 2

20 A

HEAD LAMP RH

EOP1

40 A

Hátsó elektronikus olajszivattyú

EOP2

40 A

Első elektronikus olajszivattyú (4WD)

P/OUTLET3

20 A

Hátsó Elektromos Csatlakozóaljzat

P/OUTLET2

20 A

Első Elektromos Csatlakozóaljzat

PCB blokk

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

WIPER1

25 A

PCB (nyomtatott áramköri lap) blokk (ablaktörlő fő relé)

EPCU1

15 A

Első inverter (4WD)

B/ALARM

10 A

PCB (nyomtatott áramköri lap) blokk (lopásjelző kürt relé)

HORN

15 A

PCB (nyomtatott áramköri lap) blokk (kürt relé)

WIPER2

7,5 A

IBU (Integrál karosszéria-szabályozó modul)

VCU2

15 A

VCU

IG3 1

20 A

PDC csatlakozódoboz (biztosíték: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

15 A

Elektronikus vízszivattyú

IG3 5

10 A

BMS (akkumulátor-felügyeleti rendszer) hűtő 3-utas szelep

VCU3

10 A

VCU

IG3 4

10 A

Elektronikus vízszivattyú #1, #2, elektromos A/C kompresszor

IEB3

10 A

IEB--egység

IG3 6

10 A

Hűtőventilátor motor, első elektronikus olajszivattyú (4WD)

MDPS2

10 A

MDPS--egység

Az MDPS ugyanaz, mint az EPS (Elektromos szervokormány).

IG3 2

15 A

Első inverter (4WD), VCU

Relé

A relétípushoz lásd a következő táblázatot.

Relé neve

Szimbólum

TÍPUS

Charger Lock Relay

MIKRO

Rear Heated Relay

MINI

POWER ON 3 Relay

MIKRO

POWER ON 1 Relay

MIKRO

POWER ON 2 Relay

MIKRO

Blower Relay

MIKRO

IG2 Relay

MIKRO

Power Outlet Relay

MIKRO

Charger Unlock Relay

MIKRO
