Descripción del panel de fusibles/relés

En la parte interior de la cubierta del panel de fusibles/relés, encontrará la etiqueta de los fusibles y relés que describe el nombre y la capacidad de los mismos.

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles.

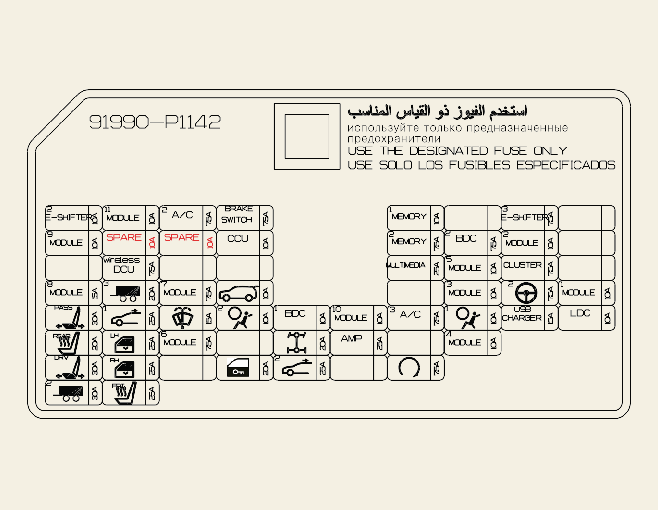

Panel de fusibles del lado del conductor

Bloque de empalmes ICU

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

E-SHIFTER2

10 A

SCU, palanca de cambios de la ATM electrónica

MODULE11

10 A

Unidad de la aleta neumática activa, relé del soplador

A/C2

7,5 A

Bloque de empalmes E/R (relé del calefactor PTC, relé E-CVVT, relé del soplador), controlador de A/C, A/C manual

BRAKE SWITCH

7,5 A

Interruptor de luz de freno, BDC

MEMORY1

10 A

DCU, controlador de A/C, A/C manual, unidad ADAS (Estacionamiento), radar de esquina trasero izq./dch., parte superior de la consola, CDCU, unidad del tablero, convertidor CC-CC bajo, BDC, luz de ambiente conductor/pasajero, visualizador frontal

E-SHIFTER3

7,5 A

SCU, palanca de cambios de la ATM electrónica

MODULE9

10 A

Interruptor de emergencia, unidad de cámara del habitáculo (ICC)

CCU

10 A

CCU

MEMORY2

7,5 A

Teclado CCNC, bandeja para consola (cargador inalámbrico)

BDC2

7,5 A

BDC

MODULE2

10 A

CCU, interruptor de la luz de freno

wireless DCU

7,5 A

DCU

MULTIMEDIA

25 A

Unidad principal de CCNC

MODULE5

10 A

Convertidor CC-CC bajo, DCU, espejo retrovisor electrocrómico, conjunto de la consola superior, cámara frontal, bandeja de la consola (cargador inalámbrico), unidad principal de CCNC, controlador de A/C, faro izq./dch., GCU, asiento del conductor, AMP (Amplificador), interruptor superior de la consola

CLUSTER

7,5 A

Visualizador frontal, Unidad del tablero

MODULE8

15 A

Interruptor principal del elevalunas eléctrico, Unidad de accionamiento del retrovisor exterior

TRAILER3

20 A

Remolque (controlador electrónico de frenos)

MODULE7

7,5 A

Batería de litio de 12 V, relé del calefactor delantero

TAILGATE OPEN

10 A

Relé del portón trasero

MODULE3

10 A

Interruptor principal del elevalunas eléctrico

MDPS3

7,5 A

Unidad MDPS

MODULE1

10 A

BDC, AMP externo, unidad ADAS ( Estacionamiento), CCU, unidad principal CCNC, convertidor CC-CC bajo, A/C manual, teclado CCNC, DCU, conjunto de consola superior

P/SEAT(PASS)

30 A

Interruptor asiento eléctrico del pasajero

SUNROOF1

25 A

Controlador del techo solar (motor del cristal)

WASHER

15 A

Interruptor multifunción

AIR BAG2

10 A

Módulo de control SRS

BDC1

10 A

BDC, unidad Bluetooth, interruptor de modo deportivo, unidad UWB delantera/trasera izq./dch.

MODULE10

10 A

Sensor de lluvia, enclavamiento de llave

A/C3

7,5 A

DATC UNIT, MTC UNIT

AIR BAG1

10 A

Unidad de control del airbag

USB CHARGER

15 A

Conector del cargador USB delantero/trasero

LDC

10 A

Convertidor CC-CC bajo, bandeja de la consola (cargador inalámbrico), unidad ADAS ( estacionamiento), radar de esquina trasero izq./dch., unidad del tablero, aire acondicionado manual, pantalla de visualización frontal, teclado CCNC.

S/HEATER(REAR)

20 A

Módulo de control del calefactor del asiento trasero

P/WINDOW(LH)

25 A

Módulo del elevalunas eléctrico de seguridad de la ventanilla del conductor, interruptor del elevalunas eléctrico trasero IZQ

MODULE6

7,5 A

BDC

4WD

20 A

4WD ECU

AMP

25 A

AMP (amplificador)

MODULE4

10 A

Interruptor C/PAD, unidad ADAS (Conducción), radar de esquina delantero/trasero izq./dch., unidad ADAS ( Estacionamiento), ECU 4WD, CDCU

P/SEAT(DRV)

30 A

Interruptor del asiento eléctrico del conductor, módulo de control IMS del conductor

P/WINDOW(RH)

25 A

Módulo del elevalunas eléctrico de seguridad del pasajero, módulo del elevalunas eléctrico de seguridad del conductor dch., interruptor del elevalunas eléctrico trasero dch.

DOOR LOCK

20 A

Relé central de bloqueo/desbloqueo de puertas

SUNROOF2

25 A

Controlador del techo solar (motor de la cortina)

START

7,5 A

BDC, PCM

TRAILER2

30 A

Remolque (unidad CTM2)

S/HEATER

(FRT)

25 A

Módulo de control de la ventilación del aire del asiento delantero, módulo de control del calefactor del asiento delantero

* 1: La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica).

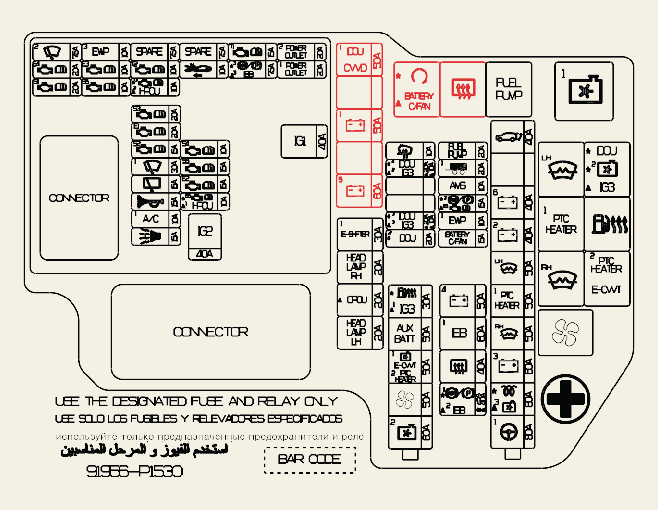

Panel de fusibles del compartimento del motor

Bloque de empalmes del compartimento del motor

Nombre del fusible

Amperaje del fusible

Circuito protegido

MULTI FUSE1

MDPS1

80 A

Unidad de dirección asistida accionada por el motor

GLOW

80 A

Unidad de control de bujías de incandescencia

B+3

60 A

Bloque de empalmes PDC (Fusible - E-SHIFTER2, TRAILER2, P/SEAT(DRV), P/SEAT(PASS), S/HEATER FRT, S/HEATER RR, SUNROOF1, MODULE11, P/WINDOW LH, P/WINDOW RH, MODULE8, TRAILER3, WIRELESS DCU, MODULE9)

W/S HEATED GLASS RH

50 A

Relé calefactado del parabrisas DER.

PTC HEATER1

50 A

Calefactor PTC

W/S HEATED GLASS LH

50 A

Relé calefactado del parabrisas IZQ

B+2

40 A

Bloque de empalmes PDC (IPS8/IPS9/IPS10/IPS11/IPS12)

B+6

40 A

Bloque de empalmes PDC (Fusible - AMP, MODULE10, AIRBAG2)

POWER TAILGATE

40 A

Apertura del portón trasero eléctrico

MULTI FUSE2

COOLING FAN2

60 A

Controlador del ventilador de refrigeración

BLOWER

50 A

Relé del ventilador

COOLING FAN1

50 A

Relé del ventilador de refrigeración

E-CVVT

50 A

Relé E-CVVT (motor Theta)

PTC HEATER2

50 A

Relé del calefactor PTC

AUX BATT

50 A

Batería tipo litio de 20 AH

FUEL FILTER HEATER

30 A

CALEFACTOR DEL FILTRO DE COMBUSTIBLE

FUSE

B+4

50 A

Bloque de empalmes PDC (Fusible - MULTIMEDIA, MEMORY1, MEMORY2, CCU, BDC1, BRAKE SWITCH, SUNROOF2, 4WD, DOOR LOCK, TAILGATE OPEN)

REAR HEATED

40 A

Relé de la calefacción trasera

ABS1/EPB1

25 A

ESP (módulo de control del programa de estabilidad electrónica)

DCU1

50 A

Unidad de control de dominio

CVVD

50 A

CVVD ACTR

B+1

50 A

Bloque de empalmes PDC (IPS1/IPS2/IPS3/IPS4/IPS5/IPS6/IPS7)

B+5

60 A

Bloque PCB (Fusible - A/C1,HORN,IG1,IG2, Relay-MAIN, WIPER)

E-SHIFTER1

30 A

SCU (unidad de control del sistema)

HEAD LAMP RH

20 A

Faro DCH.

HEAD LAMP LH

20 A

Faro IZQ.

FUEL PUMP

20 A

Relé de la bomba de combustible

TRAILER1

20 A

Remolque tipo CTM2 (con freno de emergencia)

AMS

10 A

Sensor de la batería

ABS2/EPB2

15 A

ESP (módulo de control del programa de estabilidad electrónica)

HEATED MIRROR

10 A

Retrovisor exterior calefactado

DCU4

20 A

Unidad de control de dominio

DCU3

20 A

Unidad de control de dominio

DCU2

20 A

Unidad de control de dominio

Bloque PCB

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

IG2

40 A

Relé IG2

IG1

40 A

Relé ENC1, relé ACC

FRT WIPER2

7,5 A

Relé del limpiaparabrisas delantero (bajo), BDC (controlador del dominio de la carrocería)

ECU 4

20 A

Módulo de control del tren de potencia

SENSOR1

20 A

Bobina de encendido #1~#4

ECU 3

10 A

Módulo de control del tren de potencia

SENSOR5

10 A

Relé de la bomba de combustible

TCU2

10 A

Módulo de control de la transmisión

TCU3

10 A

Interruptor de margen del semieje

SENSOR3

20 A

ECM(módulo de control del motor)

ECU1

20 A

Módulo de control del tren de potencia

SENSOR2

15 A

Sensor de oxígeno (arriba/abajo)

FR WIPER1

30 A

Relé principal del limpiaparabrisas, relé del limpiaparabrisas delantero (bajo)

RR WIPER

15 A

Relé principal del limpiaparabrisas, Bloque de empalmes ICU (Relé del limpiaparabrisas trasero)

HORN

15 A

Relé del claxon

B/ALARM HORN

15 A

Relé del claxon de la alarma antirrobo

FCA

10 A

Radar delantero

SENSOR4

10 A

[Smartstream G2.0] Válvula de control de aceite #1/#2 (admisión/escape), solenoide de la bomba de aceite variable, válvula solenoide de admisión variable, válvula solenoide de control de purga, controlador del ventilador de refrigeración, relé del aire acondicionado, bloque de empalmes E/R (relé de ventilador de refrigeración alto) [Smartstream G2.5 T-GDi] Válvula de control de aceite #2 (escape), válvula solenoide de control de purga, solenoide de la bomba de aceite variable, válvula solenoide de admisión variable, controlador del ventilador de refrigeración, relé del aire acondicionado

SENSOR6

15 A

Inyector #1 ~ #4

ECU2

15 A

Módulo de control del tren de potencia

ECU6

10 A

Módulo de control del tren de potencia

TCU1

15 A

Módulo de control de la transmisión

ABS3/EPB3

7,5 A

ESP (módulo de control del programa de estabilidad electrónica)

POWER OUTLET2

20 A

Toma de corriente delantera

POWER OUTLET1

20 A

Toma de corriente del maletero

* 1: La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica).

Relé

Consulte la siguiente tabla para obtener información acerca del tipo de relé.

Nombre del relé

Símbolo

TYPE

Rear Heated Relay

MICRO

Start Relay

MICRO

Fuel Pump Relay

MICRO

Cooling Fan Relay High

MINI

Windshield Heated Relay LH

MICRO

Cooling Fan Relay low(Smart-stream G2.0)

DCU Relay (Smartstream D2.0)

MICRO

PTC Heater Relay #1

MICRO

Fuel Filter Heating Relay

MICRO

Windshield Heated Relay RH

MICRO

PTC Heater Relay #2 (Disel)

E-CVVT Relay (Smartstream G2.5 GDi)

MICRO

Blower Relay

MICRO

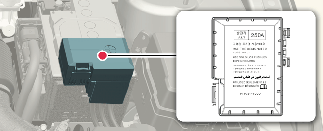

Panel de fusibles del compartimento del motor (cubierta del terminal de la batería)

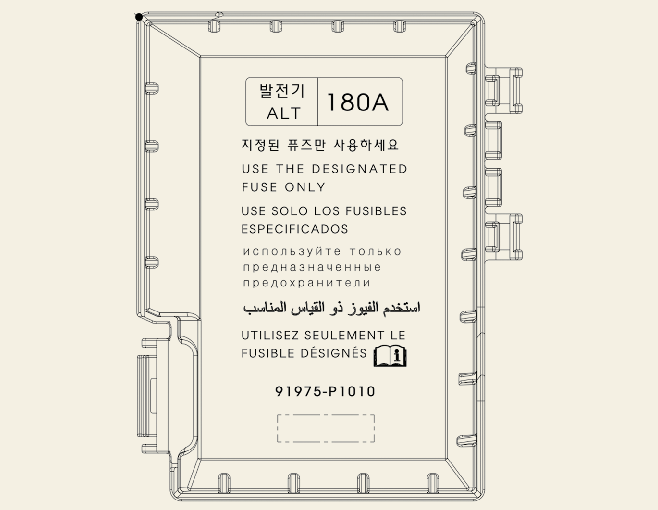

Tipo A

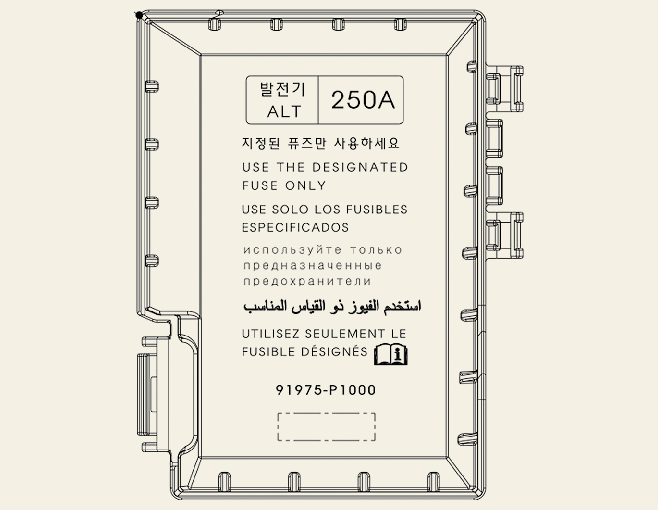

Tipo B
