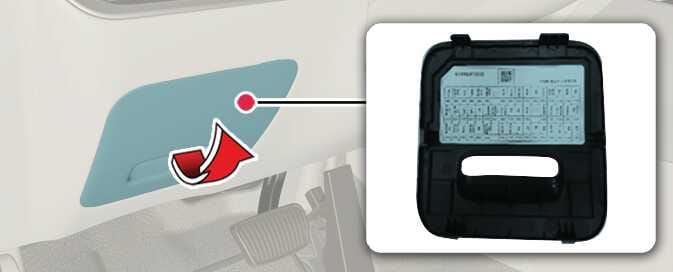

Sicherungskasten auf der Fahrerseite

ONQ5061022

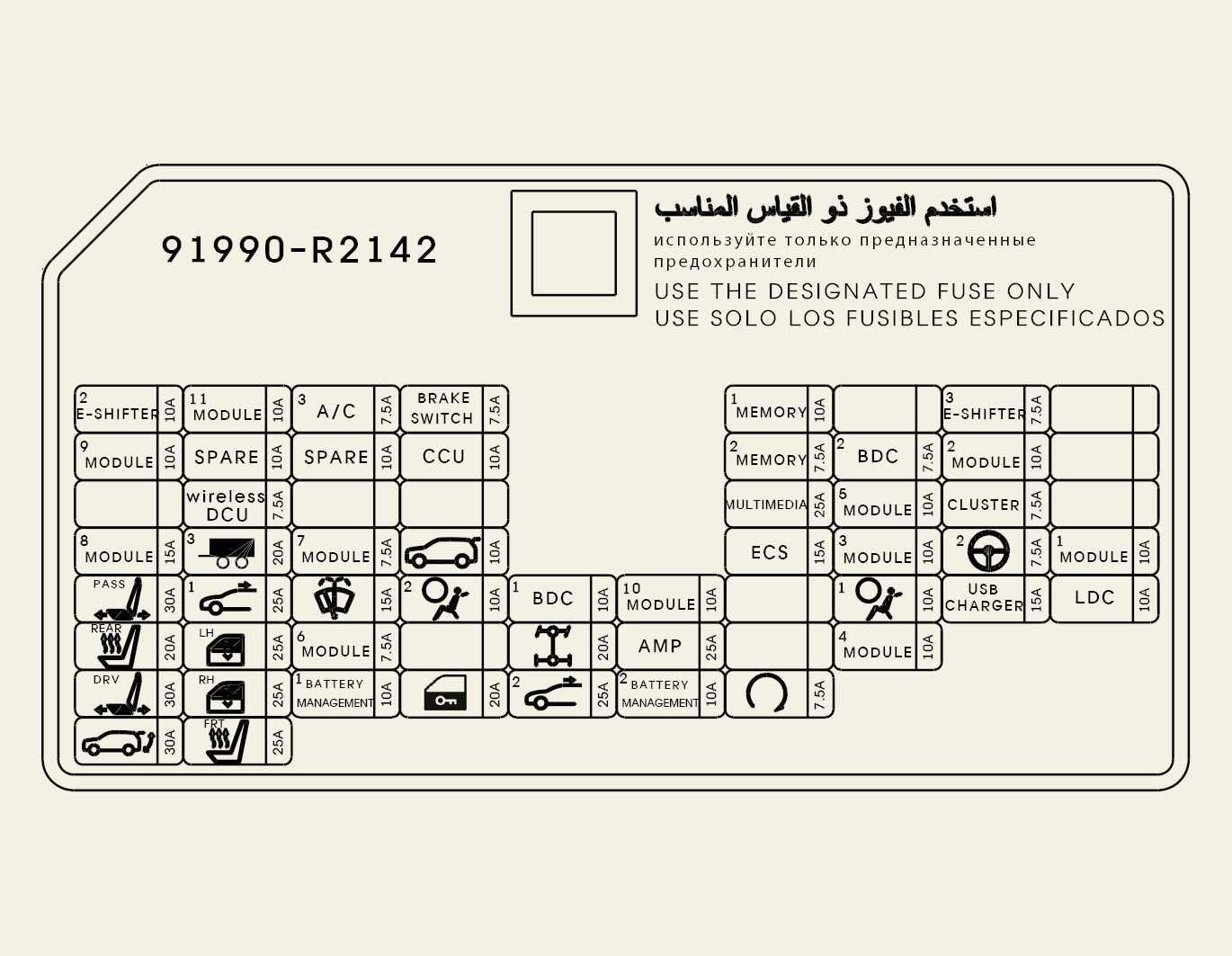

ONQ5EP075007

PDC-Verteilerblock

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

E-SHIFTER2

10 A

SCU, Konsolenoberteil (SBW)

MODULE11

10 A

Aktive Luftklappeneinheit, CMC

BRAKE SWITCH

7,5 A

Bremslichtschalter, BDC

MEMORY1

10 A

A/C Controller, manuelle A/C, ADAS-Einheit (Parken), hinterer Eckradar links/rechts, obere Konsole, CDCU, Kombiinstrument, DC-DC-Wandler mit niedriger Spannung, BDC, Ambienteleuchte Fahrer/Fahrgast, Head-Up-Display

E-SHIFTER3

7,5 A

SCU, Konsolenoberteil (SBW)

MODULE9

10 A

Warnblinkerschalter, Multifunktionsschalter (R-MDPS), Klimaanlage

CCU

10 A

CCU

MEMORY2

7,5 A

CCNC-Tastatur, Konsolenablage (kabelloses Ladegerät)

BDC2

7,5 A

BDC, Akkumanagement (leichtes HEV)

MODULE2

10 A

Bremslichtschalter, DCT-EINHEIT

wireless DCU

7,5 A

DCU (E-Call)

MULTIMEDIA

25 A

CCNC-Haupteinheit, DC-DC-Umrichter niedrig

MODULE5

10 A

Crashpad-Schalter, DC-DC-Wandler mit niedriger Spannung, DCU (E-Call), elektrochromatischer Spiegel, Overhead-Konsolenbaugruppe, Konsolenoberteil (Konsolenschalter), Konsolenhauptteil (hinterer Steuerschalter), Konsolenfach (kabelloses Ladegerät), CNNC-Hauptgerät, A/C-Controller, Fahrersitz, AMP (Verstärker), oberer Konsolenschalter, Scheinwerfer links/rechts

CLUSTER

7,5 A

Head-Up-Display, Kombiinstrument

MODULE8

15 A

Hauptschalter für elektrische Fensterheber, Außenspiegel-Fahrer-/Beifahrereinheit

TRAILER3

20 A

Anhänger (Elektronische Bremssteuerung)

MODULE7

7,5 A

12-V-Lithiumakku

TAILGATE OPEN

10 A

Heckklappen-Relais

MODULE3

10 A

Hauptschalter für elektrische Fensterheber, Multifunktionsschalter (R-MDPS)

MDPS2

7,5 A

MDPS-Einheit

MODULE1

10 A

BDC, Externes AMP, ADAS-Einheit (Parken), CCU, CCNC-Haupteinheit, DC-DC-Wandler mit niedriger Spannung, manuelle A/C, CCNC-Tastatur, DCU, Overhead-Konsole

P/SEAT (PASS)

30 A

Elektrisches Sitzverstellung Beifahrersitz

SUNROOF1

25 A

Steuerschalter für das Schiebedach (Glasmotor)

WASHER

15 A

Multifunktionsschalter

AIR BAG2

10 A

Airco-Steuergerät

BDC1

10 A

BDC, Bluetooth-Einheit, Sportmodus-Schalter, UWB-Einheit vorne/hinten LH/RH

MODULE10

10 A

Regensensor, Fahrersitz/Beifahrer-Außengriff (Taschenleuchte), Fahrersitz (IMS), Konsolenschalter, UIP-Sirene, OBD

A/C3

7,5 A

DATC-EINHEIT, Konsolenhauptteil (hinterer Steuerschalter), GEBLÄSE-Relaisspule, PTC1/2-Relaisspule, HEV COMP

AIR BAG1

10 A

Airbag-Steuergerät

USB CHARGER

15 A

Anschluss USB-Ladegerät vorn/hinten

LDC

10 A

DC-DC-Wandler mit niedriger Spannung, Konsolenfach (kabelloses Ladegerät), ADAS-Einheit (Parken), Eckradar hinten links/rechts, Cluster-Einheit, manuelle A/C, Head-Up-Display, CCNC-Tastatur, Hauptkonsole

S/HEATER (REAR)

20 A

Sitzheizungs-Steuermodul hinten

P/WINDOW (LH)

25 A

Sicherheitsfensterhebermodul Fahrerseite, hinterer Fensterheberschalter links

MODULE6

7,5 A

BDC

4WD

20 A

4WD ECU

AMP

25 A

AMP (Verstärker)

MODULE4

10 A

ECS-Einheit, ADAS-Einheit (Fahren), Eckradar vorne/hinten links/rechts, ADAS-Einheit (Parken), 4WD-ECU, CDCU

P/SEAT (DRV)

30 A

Elektrische Sitzverstellung Fahrersitz

P/WINDOW (RH)

25 A

Modul für elektrische Fensterheber mit Insassenschutz, Schalter für elektrische Fensterheber rechts, Schalter für elektrische Fensterheber hinten rechts

DOOR LOCK

20 A

Mittleres Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais

SUNROOF2

25 A

Steuerschalter für das Schiebedach (Blendenmotor)

START

7,5 A

BDC, ECU (GAMMA2 T-GDI)

S/HEATER

(FRT)

25 A

Sitzheizungs-Steuermodul vorne

POWER TAILGATE

30 A

POWER HECKKLAPPE

BATTERY MANAGEMENT1

10 A

Akkumanagement (leichter HEV)

BATTERY MANAGEMENT2

10 A

Akkumanagement (leichter HEV)

ECS

15 A

ECS-Einheit

1: MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).
