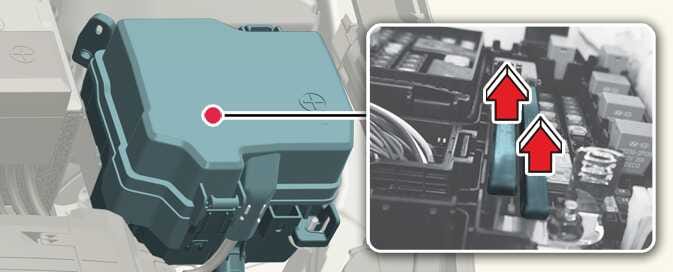

Sicherungskasten im Motorraum

ONQ5061059
ONQ5EP075006

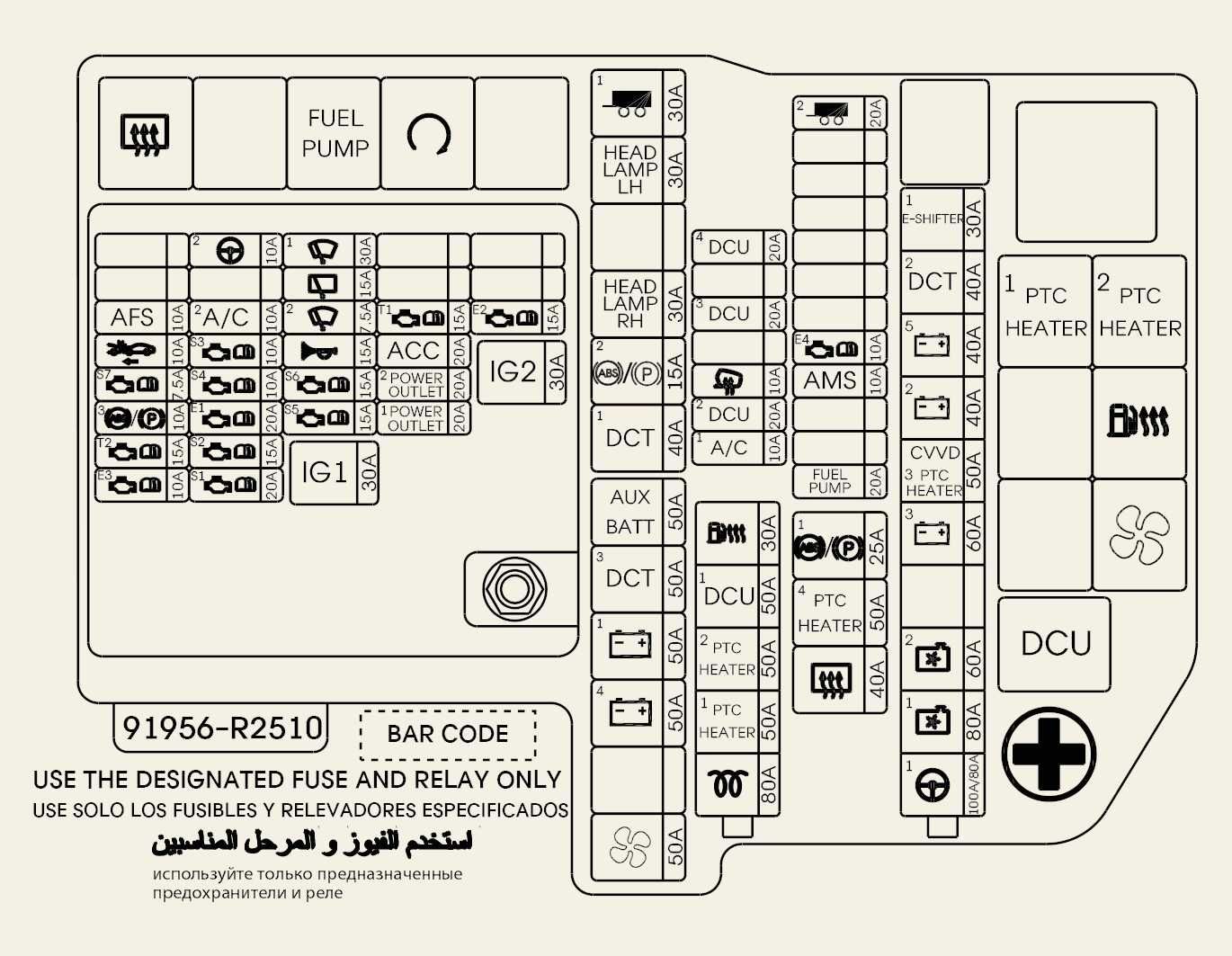

Klemmenblock Motorraum

Bezeichnung der Sicherung

Nennwert der Sicherung

Geschützter Stromkreis

MULTI FUSE1

MDPS1

80 A/100 A

Motorgetriebene Servolenkungseinheit

COOLING FAN1

80 A

Kühllüfter

COOLING FAN2

60 A

Kühllüfter

B+3

60 A

PDC-Verteilerblock (Sicherung – E-SHIFTER2, POWER TAILGATE, P/SEAT (DRV), P/SEAT (PASS), S/HEATER FRT, S/HEATER RR, SUNROOF1, MODULE11, P/WINDOW LH, P/WINDOW RH, MODULE8, TRAILER3, WIRELESS DCU, MODULE9)

PTC HEATER3

50 A

PTC-Heizungsrelais

CVVD

50 A

CVVD ACTR

B+2

40 A

Anschlussleiste PDC (IPS8/IPS9/IPS10/IPS11/IPS12)

B+5

40 A

PDC-Verteilerblock (Sicherung - AMP, MODULE10, AIRBAG2, BATTERY MANAGEMENT1/2, ECS)

DCT2

40 A

TCU (7DCT)

E-SHIFTER1

30 A

SCU (System-Steuergerät)

MULTI FUSE2

GLOW

80 A

Glühkerzensteuergerät

PTC HEATER1

50 A

PTC-Heizungsrelais

PTC HEATER2

50 A

PTC-Heizungsrelais

DCU1

50 A

Relais DCU

FUEL HEATER

30 A

Relais für Kraftstoffvorwärmer

FUSE

DCU4

20 A

Domain-Steuergerät

DCU3

20 A

Domain-Steuergerät

DCU2

20 A

Domain-Steuergerät

A/C

10 A

Airco-Steuergerät

BLOWER

50 A

Blower Relay

B+4

50 A

PDC-Verteilerbox (Sicherung – MULTIMEDIA, MEMORY1, MEMORY2, CCU, BDC1, BRAKE SWITCH, SUNROOF2, 4WD, DOOR LOCK, TAILGATE OPEN)

B+1

50 A

PDC-Verteilerblock (IPS1/IPS2/IPS3/IPS4/IPS5/IPS6/IPS7)

DCT3

50 A

SGA

AUX BATT

50 A

20Ah-Lithiumakku

DCT1

40 A

TCU (7DCT)

ABS2/EPB2

15 A

ESP (Steuermodul Elektronisches Stabilitätsprogramm)

HEAD LAMP RH

30 A

Scheinwerfer R

HEAD LAMP LH

30 A

Scheinwerfer L

TRAILER1

20 A

Anhänger vom Typ CTM2 (mit E-Bremse)

REAR HEATED

40 A

Rear Heated Relay

PTC HEATER4

50 A

PTC-Heizungsrelais

TRAILER2

20 A

Anhänger vom Typ CTM2 (mit E-Bremse)

ABS1/EPB1

25 A

ESP (Steuermodul Elektronisches Stabilitätsprogramm)

FUEL PUMP

20 A

Kraftstoffpumpenrelais

TRAILER2

30 A

Anhänger (CTM2-Gerät)

Leiterplattenblock

Bezeichnung der Sicherung

Symbol

Nennwert der Sicherung

Geschützter Stromkreis

IG2

40 A

IG2 Relay

IG1

40 A

IG1-Relais, ACC-Relais

FRT WIPER2

7,5 A

Relais für Scheibenwischer vorne (niedrig), BDC (Karosseriesteuergerät)

ECU 4

20 A

Antriebsstrang-Steuermodul

SENSOR1

20 A

Zündspule Nr. 1 bis Nr. 4

ECU 3

10 A

Antriebsstrang-Steuermodul

SENSOR5

10 A

Kraftstoffpumpenrelais

TCU2

10 A

TCM (Getriebesteuermodul)

TCU3

10 A

Getriebebereichsschalter

SENSOR3

20 A

ECM (Motorsteuergerät)

ECU1

20 A

Antriebsstrang-Steuermodul

SENSOR2

15 A

Lambdasonde (auf/ab)

FR WIPER1

30 A

Scheibenwischer-Hauptrelais, Windschutzscheiben-Wischerrelais (langsam)

RR WIPER

15 A

Scheibenwischer-Hauptrelais, ICU-Anschlussleiste (Relais Heckscheibenwischer)

HORN

15 A

Signalhornrelais

B/ALARM HORN

15 A

Relais für Alarmanlagenhupe

FCA

10 A

Frontradar

SENSOR4

10 A

[Smartstream G2.0] Ölsteuerventil Nr. 1/Nr. 2 (Einlass/Auslass), Magnetventil für verstellbare Ölpumpe, Variables Einlass-Magnetventil, Spülsteuermagnetventil, Kühlgebläseregler, Relais für Klimaanlagenkomp, E/R-Anschlussblock (Kühlgebläserelais High) [Smartstream G2.5 T-GDi] Ölsteuerventil Nr. 2 (Auslass), Spülsteuermagnetventil, Magnetventil für verstellbare Ölpumpe, Variables Einlass-Magnetventil, Kühlgebläseregler, Relais für Klimaanlagenkomp

SENSOR6

15 A

Einspritzdüse 1 - 4

ECU2

15 A

Antriebsstrang-Steuermodul

ECU6

10 A

Antriebsstrang-Steuermodul

TCU1

15 A

TCM (Getriebesteuermodul)

ABS3/EPB3

10 A

ESP (Elektronisches Stabilitätsprogramm) Steuermodul

POWER OUTLET2

20 A

Vordere Steckdose

POWER OUTLET1

20 A

Steckdose Kofferraum

1: MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).

Relais

In der folgenden Tabelle finden Sie den Relaistyp.

Relaisbezeichnung

Symbol

TYP

Rear Heated Relay

MICRO

Start Relay

MICRO

Fuel Pump Relay

MICRO

Cooling Fan Relay High

MINI

PTC Heater Relay #1

MICRO

Fuel Filter Heating Relay

MICRO

PTC Heater Relay #2 (Disel)

E-CVVT Relay (Smartstream G2.5 GDi)

MICRO

Blower Relay

MICRO
