Środki ostrożności dotyczące ładowarki sieciowej i ładowarki podtrzymującej* (przenośnego przewodu ładowania*) (ładowanie AC)

1. Po otwarciu pokrywy gniazda ładowania sprawdzić symbol ładowania w dolnej części etykiety ostrzegawczej.

2. Sprawdzić symbol złącza ładowania przewodu ładowarki sieciowej i podtrzymującej.

3. Po sprawdzeniu litery alfabetu na symbolu ładowania przystąpić do ładowania

   Szczegółowe informacje na temat podłączania ładowarki sieciowej i ładowarki przenośnej (skrzynka sterująca ICCB) są dostępne w punktachTabela symboli na etykiecie z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa).

4. Użycie złącza ładowania z niezgodnym symbolem grozi awarią, pożarem, obrażeniami ciała itp.

: W zależności od regionu pojazd może nie być wyposażony w ten kabel.

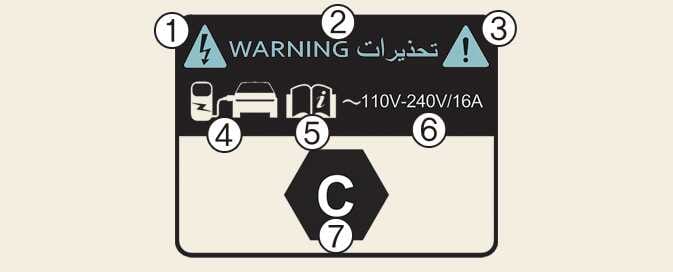

Etykieta z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa)

ONQ5EPQ011003L

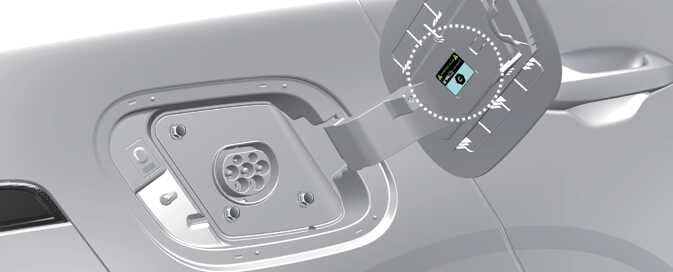

Etykieta z informacjami dotyczącymi ładowania pojazdu elektrycznego jest przyklejona na pokrywie ładowania.

1–3 Ostrzeżenie przed wysokim napięciem

4 Symbol identyfikujący pokrywy gniazda ładowania

5 Aby uzyskać więcej informacji, patrzSprawdzanie symbolu na etykiecie z informacjami dotyczącymi ładowania (Europa).

6 Napięcie i natężenie prądu ładowania — () prąd zmienny AC jednofazowy.

7 Symbole identyfikujące typ ładowania. Więcej szczegółów:Tabela symboli na etykiecie z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa).

Tabela symboli na etykiecie z informacjami dotyczącymi ładowania pojazdu elektrycznego (Europa)

Ładowanie za pomocą ładowarki sieciowej i ładowarki podtrzymującej*

Typ zasilania	Standard	Konfiguracja	Typ akcesoriów	Zakres napięcia	Symbol identyfikujący
AC	EN 62196-2	Moduł sterowania przekładnią (TYPE) 2	Złącze pojazdu i gniazdo ładowania	≤480 V RMS	OMQ4PH083004L

: W zależności od regionu pojazd może nie być wyposażony w ten kabel.
