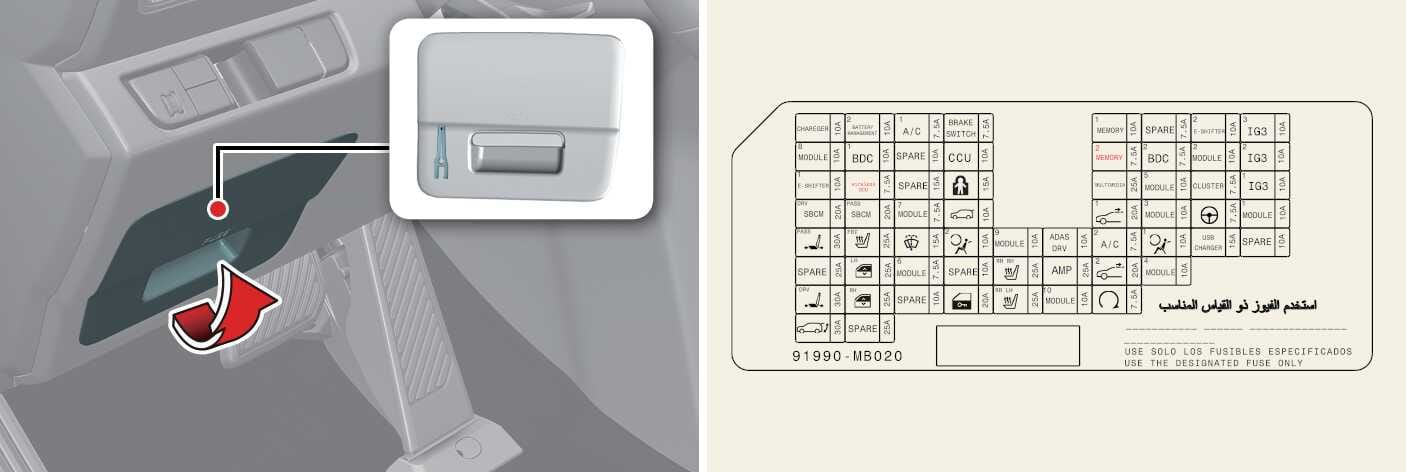

Panel de fusibles del lado del conductor
OOVC074024L_3

Bloque de empalmes PDC

Nombre del fusible

Amperaje del fusible

Circuito protegido

CHARGER

10 A

PE_BOX (bloqueo de la puerta de carga/relé de desbloqueo)

BATTERY MANAGEMENT 2

10 A

Sistema de gestión de la batería

A/C1

7,5 A

DATC (control dual automático de temperatura), control del calentador delantero

BRAKE SWITCH

7,5 A

BDC (controlador del dominio de la carrocería); ECU), Interruptor de la luz de freno

MEMORY 1

10 A

DATC (control dual automático de temperatura), control del calentador delantero, unidad ADAS (estacionamiento), unidad de luz ambiental, luz ambiental de la puerta del conductor/pasajero, luz ambiental de la puerta trasera: LH/RH, BDC (controlador de dominio de la carrocería: Alimentación advertencia de la distancia de estacionamiento), espejo interior, CDU (unidad de pantalla del climatizador), ADP_CONTROLLER (plataforma de diseño acústico)

SPARE

7,5 A

Sin uso

E-SHIFTER 2

10 A

Marcador de cambio electrónico ATM (transmisión automática)

IG3 3

10 A

Inversor trasero, sistema de gestión de la batería

MODULE 8

10 A

Módulo de accionamiento de los interruptores eléctricos de las ventanas

BDC 1

10 A

BDC (controlador del dominio de la carrocería); POWER), banda ultra ancha maletero delantero, banda ultra ancha delantera LH/RH, banda ultra ancha trasera LH/RH

SPARE

10 A

Sin uso

CCU

10 A

CCU (Unidad central de comunicación)

MEMORY 2

7,5 A

cargador USB de la consola delantera, tablero de instrumentos, visualizador frontal

BDC 2

7,5 A

BDC (controlador del dominio de la carrocería)

MODULE 2

10 A

CCU (unidad central de comunicación), módulo de accionamiento de los interruptores eléctricos de las ventanas, interruptor de las luces de freno

IG3 2

10 A

CDU (unidad de pantalla del climatizador), sensor de temperatura interior, CCNC (cabina de navegación para automóvil conectada), DATC (control dual automático de temperatura), PM2.5_SNSR, calentador PTC (coeficiente de temperatura positivo), control del calentador delantero

E-SHIFTER 1

10 A

Marcador de cambio electrónico ATM (transmisión automática)

DCU inalámbrica

7,5 A

DCU (Unidad de conectividad de datos)

SPARE

15 A

Sin uso

CHILD LOCK

15 A

Alimentación puerta trasera LH/RH motor bloqueo/desbloqueo seguro para niños

MULTIMEDIA

25 A

CCNC (Cabina de navegación para automóvil conectada)

MODULE 5

10 A

CCNC (cabina de navegación para automóvil conectada), CDU (unidad de pantalla del climatizador), OBD (diagnósticos a bordo), ICC_UNIT (unidad cámara en habitáculo), almohadilla protectora (alimentación dispositivo palanca faros)

CLUSTER

7,5 A

Tablero de instrumentos, visualizador frontal

IG3 1

10 A

DCU (Unidad de conectividad de datos), CCU (Unidad central de comunicación), V2L_SIG (Vehículo a señal de carga), Interruptor del asiento del conductor (Calefacción/Ventilación/Sistema de memoria integrado), Interruptor del asiento del pasajero

SBCM DRV

20 A

Módulo de control de zona de carrocería del lado del conductor

SBCM PASS

20 A

Módulo de control de zona de carrocería del lado del pasajero

MODULE 7

7,5 A

OBD (diagnósticos a bordo)

TAILGATE OPEN

10 A

PTGM (módulo del portón trasero eléctrico)

SUNROOF 1

20 A

Motor del techo solar

SPARE

10 A

Sin uso

MDPS

7,5 A

MDPS (dirección asistida accionada por el motor)

MODULE 1

10 A

BDC (controlador del dominio de la carrocería), OBD (diagnósticos a bordo), CCNC (cabina de navegación para automóvil conectada), CCU (unidad central de comunicación), interruptor teclado CCNC, DCU (unidad de conectividad de datos), AMP (amplificador), ADP_CONTROLLER (procesador de diseño acústico), unidad ADAS (estacionamiento)

P/SEAT PASS

30 A

Módulo del asiento eléctrico del pasajero

S/HEATER FRT

25 A

Módulo de control de la calefacción de los asientos

WASHER

15 A

M_F_SW (WASHER)

AIRBAG 2

10 A

ACU (unidad de control del airbag)

MODULE 9

10 A

OBD (diagnósticos a bordo), ICC_UNIT (unidad cámara en habitáculo), sensor de lluvia, banda ultra ancha y Bluetooth Low Energy MASTER/SLAVE

ADAS DRV

10 A

ECU conducción ADAS

A/C 2

7,5 A

Motor del ventilador

AIRBAG 1

10 A

ACU (unidad de control del airbag)

USB CHARGER

15 A

Cargador USB del asiento del conductor/pasajero, cargador USB almohadilla protectora, consola delantera (cargador inalámbrico WPC)

SPARE

10 A

Sin uso

SPARE

25 A

Sin uso

P/WINDOW LH

25 A

Módulo del elevalunas eléctrico de seguridad del conductor (LHD), módulo del elevalunas eléctrico de seguridad del acompañante (RHD), módulo del elevalunas eléctrico trasero LH

MODULE 6

7,5 A

BDC (controlador del dominio de la carrocería)

SPARE

10 A

Sin uso

S/HEATER RR RH

25 A

Módulo de control de la calefacción de los asientos traseros

AMP

25 A

AMP (amplificador)

SUNROOF 2

20 A

Motor del techo solar

MODULE 4

10 A

CDU (unidad de pantalla del climatizador), cámara de visión frontal, ECU conducción ADAS, radar de esquina delantero/trasero LH/RH, unidad ADAS (estacionamiento), radar delantero

P/SEAT DRV

30 A

Módulo del asiento eléctrico del conductor

P/WINDOW RH

25 A

Módulo del elevalunas eléctrico de seguridad del acompañante (LHD), módulo del elevalunas eléctrico de seguridad del conductor (RHD), módulo del elevalunas eléctrico de seguridad trasero RH

SPARE

10 A

Sin uso

DOOR LOCK

20 A

Motor pestillo de la puerta del conductor/pasajero, motor pestillo de la puerta trasera

S/HEATER RR LH

25 A

Módulo de control de la calefacción de los asientos traseros

MODULE 10

10 A

Manilla exterior del conductor/pasajero

START

7,5 A

VCU (unidad de control del vehículo), BDC (controlador del dominio de la carrocería)

POWER TAILGATE

30 A

Motor del portón trasero eléctrico

SPARE

25 A

Sin uso
