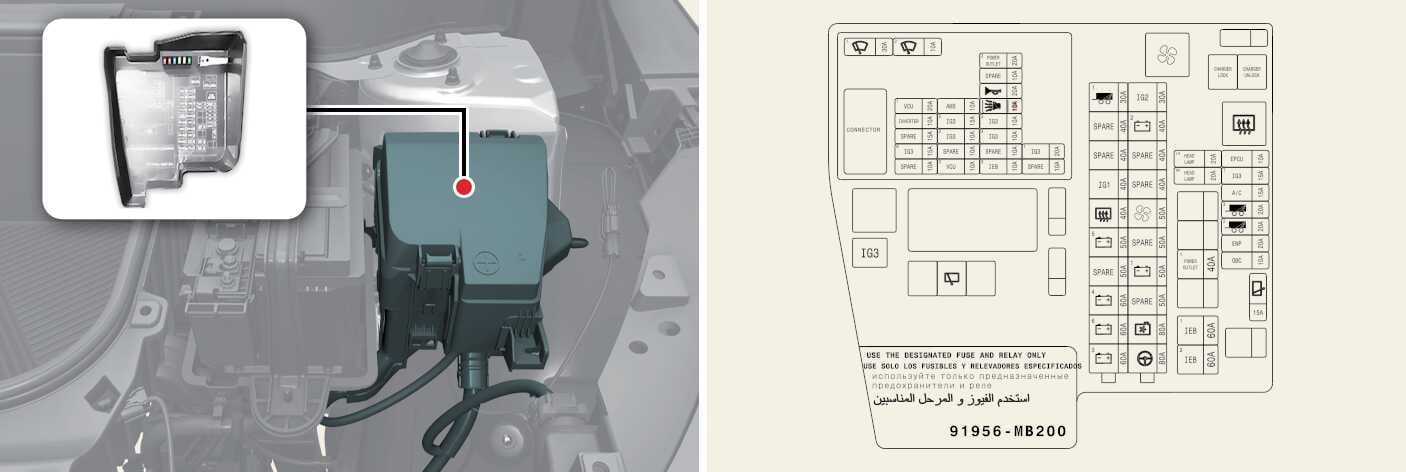

Panel de fusibles del compartimento del motor eléctrico
Circuito (bloque de empalmes P/R)
|
Nombre del fusible |
Amperaje del fusible |
Circuito protegido |
|
|---|---|---|---|
|
MULTI FUSE-1 |
MDPS |
80 A |
Unidad MDPS (unidad de dirección asistida accionada por motor) |
|
C/FAN |
80 A |
Motor del ventilador de refrigeración |
|
|
SPARE |
50 A |
Sin uso |
|
|
PDC B+1 |
50 A |
Bloque de empalmes PDC (IPS2,IPS3,IPS4,IPS5,IPS6,IPS7) |
|
|
SPARE |
50 A |
Sin uso |
|
|
BLOWER |
50 A |
Relé del ventilador |
|
|
SPARE |
40 A |
Sin uso |
|
|
SPARE |
40 A |
Sin uso |
|
|
PDC B+2 |
40 A |
Bloque de empalmes PDC (IPS9,IPS11,IPS12) |
|
|
IG2 |
30 A |
Bloque PCB (relé ENC2) |
|
|
MULTIFUSE-2 |
PDC B+3 |
60 A |
Bloque de empalmes PDC (fusible: CHARGE, POWER TAILGATE, P/SEAT DRIV, P/SEAT PASS, S/HEATER FRT, BATTERY MANAGEMENT2, P/WINDOW RH, P/WINDOW LH, SBCM DRIV, SBCM PASS, WIRELESS DCU, BDC1, E-SHIFTER1, MODULE8) |
|
B+6 EMS1 |
60 A |
Bloque PCB (relé principal IG3, fusible: AMS, HORN, B/ALARM, INVERTER, VCU1, WIPER1, WIPER2) |
|
|
PDC B+4 |
60 A |
Bloque de empalmes PDC (relé del pestillo de larga duración, IPS13, fusible: MULTIMEDIA, MEMORY1, MEMORY2, CHILD LOCK, BDC1, BRAKE SW, MODULE9,CCU, S/HEATER RR LH, S/HEATER RR RH, DR LOCK, TAILGATE OPEN) |
|
|
SPARE |
50 A |
Sin uso |
|
|
B+5 |
50 A |
Bloque de empalmes PDC (fusible: AMP, ADAS DRV, A/BAG2, MODULE10, SUNROOF1, SUNROOF2) |
|
|
RR HTD |
40 A |
Calentador trasero |
|
|
IG1 |
40 A |
Bloque PCB (relé IG1) |
|
|
SPARE |
40 A |
Sin uso |
|
|
SPARE |
40 A |
Sin uso |
|
|
TRAILER1 |
30 A |
TRAILER |
|
|
Fusible |
IEB2 |
60 A |
IEB UNIT (Módulo de freno electrónico integrado) |
|
IEB1 |
60 A |
IEB UNIT (Módulo de freno electrónico integrado) |
|
|
P/OUTLET1 |
40 A |
Toma de corriente delantera (consola) |
|
|
H/LAMP_LH |
20 A |
Módulo del faro izquierdo |
|
|
TRAILER2 |
20 A |
TRAILER |
|
|
EPCU |
10 A |
Inversor trasero |
|
|
A_CON |
15 A |
Aire acondicionado |
|
|
IG3_7 |
15 A |
CHARGER LOCK/UNLOCK RLY |
|
|
TRAILER3 |
20 A |
TRAILER |
|
|
EWP |
20 A |
Bomba de agua electrónica |
|
|
OBC |
10 A |
Cargador de a bordo |
|
|
H/LAMP_RH |
20 A |
Módulo del faro derecho |
|
|
RR_WIPER |
15 A |
Limpiaparabrisas trasero |
|
Bloque PCB
|
Nombre del fusible |
Amperaje del fusible |
Circuito protegido |
|
|---|---|---|---|
|
FUSE |
PDC_IG3_1 |
20 A |
Bloque de empalmes PDC (IG3_1, IG3_2, IG3_3) |
|
IG3 2 |
10 A |
Inversor delantero, VCU (unidad de control del vehículo) |
|
|
IG3 3 |
10 A |
Cargador de a bordo |
|
|
IG3 4 |
10 A |
Compresor eléctrico |
|
|
IG3 5 |
15 A |
Bomba de agua batería electrónica |
|
|
IG3 6 |
15 A |
Bomba de agua motor electrónico |
|
|
HORN |
20 A |
HORN |
|
|
INVERTER |
10 A |
Inversor delantero |
|
|
VCU1 |
20 A |
VCU (unidad de control del vehículo) |
|
|
WIPER1 |
30 A |
Bloque PCB (Relé principal del limpiaparabrisas) |
|
|
WIPER2 |
10 A |
Limpiaparabrisas delantero |
|
|
SPARE |
10 A |
Sin uso |
|
|
AMS |
10 A |
Sensor batería 12 V |
|
|
P/OUTLET2 |
20 A |
Toma de corriente delantera (consola) |
|
|
VCU2 |
10 A |
VCU (unidad de control del vehículo) |
|
|
IEB3 |
10 A |
IEB UNIT (Módulo de freno electrónico integrado) |
|
Relé
|
Nombre del relé |
TYPE |
|---|---|
|
BLOWER |
MINI |
|
Calefactor trasero |
MINI |
|
Rear WIPER |
MICRO |
|
IG3 |
MICRO |
|
CHARGER LOCK RLY |
MICRO |
|
CHARGER UNLOCK RLY |
MICRO |
