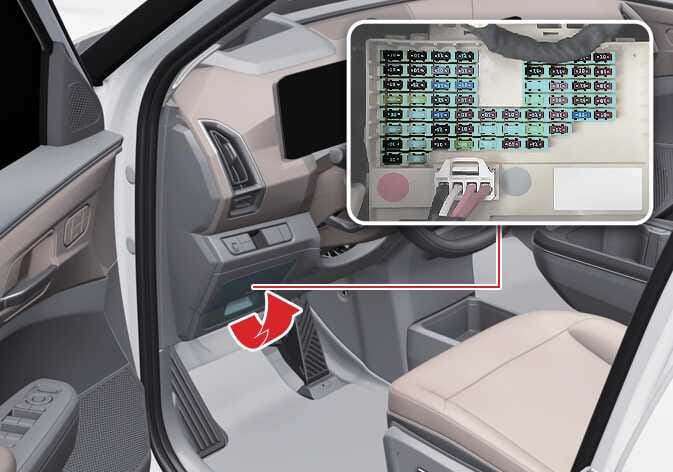

Sicherungskasten auf der Fahrerseite
OOV075012
OOV075035
OOV075046L

PDC-Verteilerblock

Name

Layout

Bewertung

Geschützter Stromkreis

CHARGER

FS01

10 A

PE_BOX (Relais für die Türverriegelung/-entriegelung des Ladegeräts)

COOLING MODULE3

FS02

10 A

Treiber für das Kühlmittelsystem

A/C2

FS03

7,5 A

DATC (Duale Automatische Temperaturregelung), Heizungssteuerung vorne

BRAKE SWITCH

FS04

7,5 A

BDC (Karosseriesteuergerät): ECU), Bremslichtschalter

MEMORY1

FS05

10 A

CCNC-Tastatur, USB-Erweiterung, ADAS-Einheit (Einparken), ADP (Akustikdesign-Prozessor), Heckradar LH/RH, Konsolenerweiterung

E-SHIFTER2

FS06

7,5 A

SBW (Shift-By-Wire)

MDPS2

FS07

10 A

R-MDPS

IG3 8

FS08

10 A

Vordere Türverlängerung (DRIV/PASS), hinterer Inverter, hintere EOP (elektrische Ölpumpe)

MODULE8

FS09

10 A

SAL (Intelligentes Umgebungslicht)

E-SHIFTER1

FS10

10 A

SBW (Shift-By-Wire)

SPARE

FS11

10 A

Nicht verwendet

CCU

FS12

10 A

CCU (Zentrale Kommunikationseinheit)

MEMORY2

FS13

7,5 A

ETCS (Elektronisches Mautsystem), Kombiinstrument, DATC (Duale Automatische Temperaturregelung), Heizungssteuerung vorne, Head-Up Display, BDC (Body Domain Controller): ECU), eingebaute Kamera

BDC2

FS14

7,5 A

BDC (Karosseriesteuergerät): ECU)

MODULE2

FS15

10 A

CCU (Zentrale Kommunikationseinheit), DCU (Datenkonnektivitätseinheit)

IG3 7

FS16

10 A

Konsolenverlängerung, V2L_SIG (Fahrzeug-zu-Ladung-Signal), Hecktürverlängerung (links/rechts), PTC-Heizung (positiver Temperaturkoeffizient), DATC (Duale Automatische Temperaturregelung), Heizungssteuerung vorne, PM_SNSR, INCAR SNSR, CCNC (Vernetztes Auto-Navigations-Cockpit)

USB CHARGER2

FS17

15 A

Nicht verwendet

Wireless DCU

FS18

7,5 A

DCU (Datenkonnektivitätseinheit)

RESERVE

FS19

15 A

Nicht verwendet

CHILD LOCK

FS20

15 A

Hintere linke/hintere Tür Kindersicherung/Entriegelungsmotor

MULTIMEDIA

FS21

25 A

CCNC (Vernetztes Auto-Navigations-Cockpit)

MODULE5

FS22

10 A

CDU (Klima-Anzeigegerät), Crash-Pad (Scheinwerfer-Hebelgerät Power), ECM (Elektrochromatischer Spiegel), CCNC (Vernetztes Auto-Navigations-Cockpit), ICC_UNIT (Kabinen-Kamera_UNIT), eingebaute Kamera, SAL (Intelligentes Umgebungslicht), ICMU (KABINENÜBERWACHUNGSEINHEIT), Vordersitzverlängerung (DRIV/PASS), AMP (Verstärker), Konsolenerweiterung, ADP (Akustikdesign-Prozessor), Scheinwerfer (LH/RH)

CLUSTER

FS23

7,5 A

Kombiinstrument, Head-Up-Display

IG3 6

FS24

10 A

CCU (Zentrale Kommunikationseinheit)

RESERVE

FS25

20 A

Nicht verwendet

ECS

FS26

15 A

ECS (Elektronisch gesteuerte Federung)

MODULE7

FS27

7,5 A

Konsolenerweiterung

TAILGATE OPEN

FS28

10 A

HECKKLAPPENVERRIEGELUNG

S/HEATER RR

FS29

20 A

Rücksitz LH

MODULE3

FS30

10 A

M_F_SCHALTER (WASHER)

A/BAG IND

FS31

7,5 A

OHCL (Überkopf-Konsolenleuchte)

MODULE10

FS32

10 A

BDC (Karosseriesteuergerät), CCNC (Vernetztes Auto-Navigations-Cockpit), CCU (Zentrale Kommunikationseinheit), CCNC-Tastatur , DCU (Datenkonnektivitätseinheit), eingebaute Kamera, AMP (Verstärker), ADP (Akustikdesign-Prozessor), ADAS-Einheit (Parken), PE_BOX (Steckdosenrelais)

P/SEAT PASS

FS33

30 A

Vordersitzverlängerung (PASS)

S/HEATER FRT

FS34

25 A

Vordersitzverlängerung (DRIV)

WASHER

FS35

15 A

M_F_SCHALTER (WASHER)

AIR BAG2

FS36

10 A

ISCM (INTEGRIERTES SICHERHEITSSTEUERUNGSMODUL)

MODULE9

FS37

10 A

ICC_UNIT (Kabinen-Kamera_UNIT), OHCL (Überkopf-Konsolenleuchte), persönliche Leuchte, Innenraumleuchte, Sonnenblende SW, Vordersitzerweiterung (DRIV/PASS), PTGM (Modul elektrische Heckklappe), ICMU (KABINENÜBERWACHUNGSEINHEIT), Konsolenerweiterung, Vordertürerweiterung, Außengriff der Vordertür (DRIV/PASS)

BDC1

FS38

10 A

BDC (Karosseriebereich-Steuermodul)

RESERVE

FS39

7,5 A

Nicht verwendet

AIR BAG1

FS40

10 A

ISCM (INTEGRIERTES SICHERHEITSSTEUERUNGSMODUL), ODS (Insassenerkennungssystem)

USB CHARGER1

FS41

15 A

Vordersitzerweiterung (DRIV/PASS), USB-Erweiterung

RESERVE

FS42

10 A

Nicht verwendet

SUNROOF2

FS43

20 A

Schiebedachmotor

P/WINDOW LH

FS44

25 A

Fensterheber-SW_Manual-REAR LH, Fensterhebersicherheit ECU-REAR LH, Türverlängerung hinten (LH), Fensterhebersicherheit ECU-DRIV(LHD), Vordertürverlängerung-PASS(RHD), Fensterhebersicherheit ECU-PASS(RHD)

MODULE6

FS45

7,5 A

BDC (Karosseriebereich-Steuermodul)

INVERTER2

FS46

10 A

Hinterer Wechselrichter

SBCM PASS

FS47

20 A

Beifahrerseite Karosseriebereich-Steuermodul

AMP

FS48

25 A

AMP (Verstärker)

RESERVE

FS49

20 A

Nicht verwendet

MODULE4

FS50

10 A

ADAS Fahren-ECU, Frontkamera, ECS (Elektronische Aufhängungssteuerung), Eckradar hinten (L/R), ADAS-Einheit (Parken), Hinterer Wechselrichter, Eckradar vorn, Eckradar vorn

P/SEAT DRV

FS51

30 A

Vordersitzverlängerung (DRIV)

P/WINDOW RH

FS52

25 A

Fensterheber-SW_Manual-REAR RH, Fensterhebersicherheit ECU-REAR RH, Türverlängerung hinten (RH), Fensterhebersicherheit ECU-DRIV(RHD), Vordertürverlängerung-PASS(LHD), Fensterhebersicherheit ECU-PASS(LHD)

BMS

FS53

10 A

BMS (Batteriemanagementsystem)

DOOR LOCK

FS54

20 A

Motor für Türverriegelung Fahrer/Beifahrer, Motor für Türverriegelung hinten

SBCM DRV

FS55

20 A

Karosseriebereich-Steuermodul Fahrerseite

SPARE

FS56

10 A

Nicht verwendet

START

FS57

7,5 A

VPC(Fahrzeug-Plattform-Steuergerät), BDC(Karosseriebereich-Steuergerät)

POWER TAILGATE

FS58

30 A

Elektrischer Heckklappenmotor

SUNROOF1

FS59

20 A

Schiebedachmotor
