Sicherungskasten im Motorraum
OOV075014
OOV075036
OOV075049L

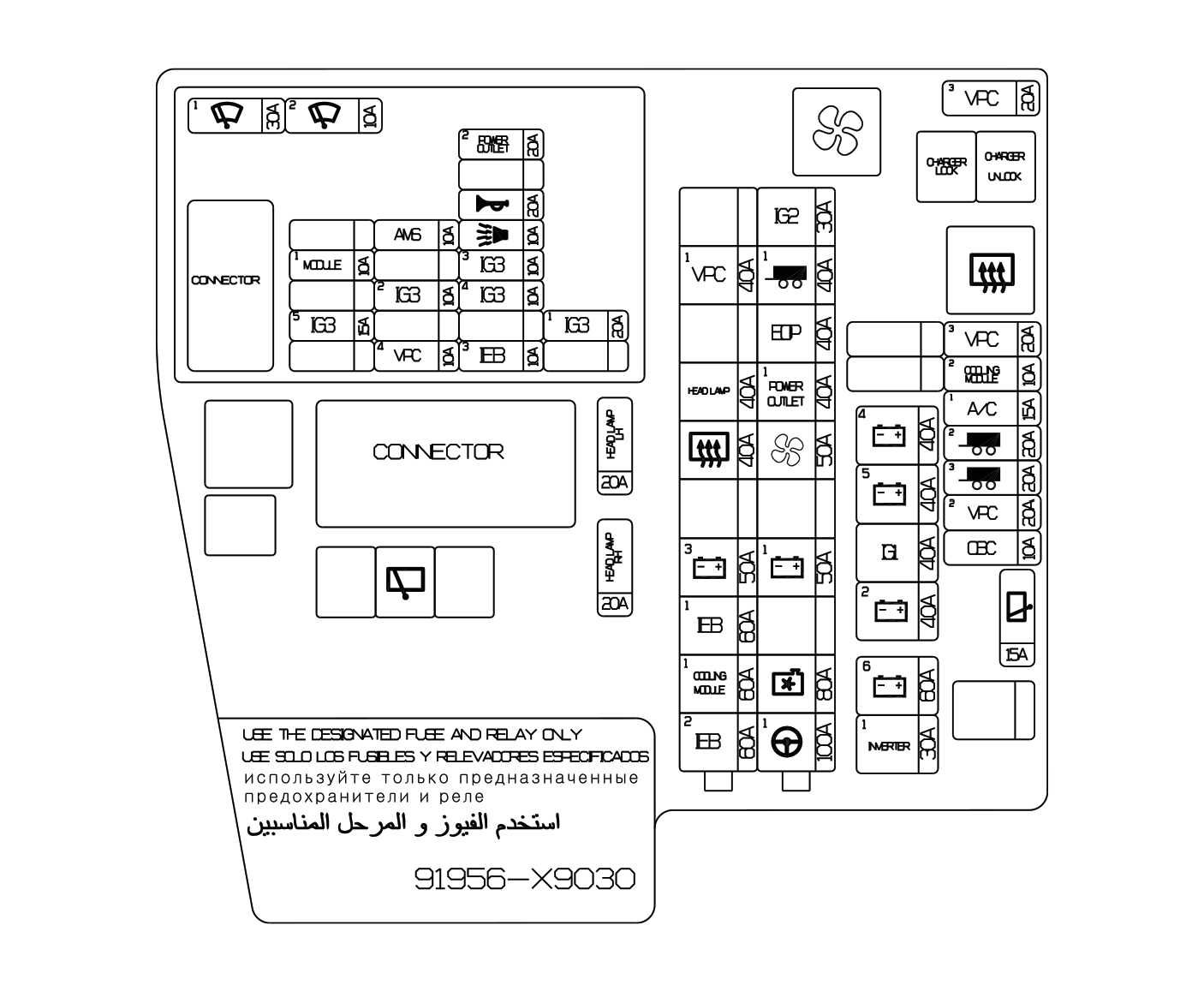

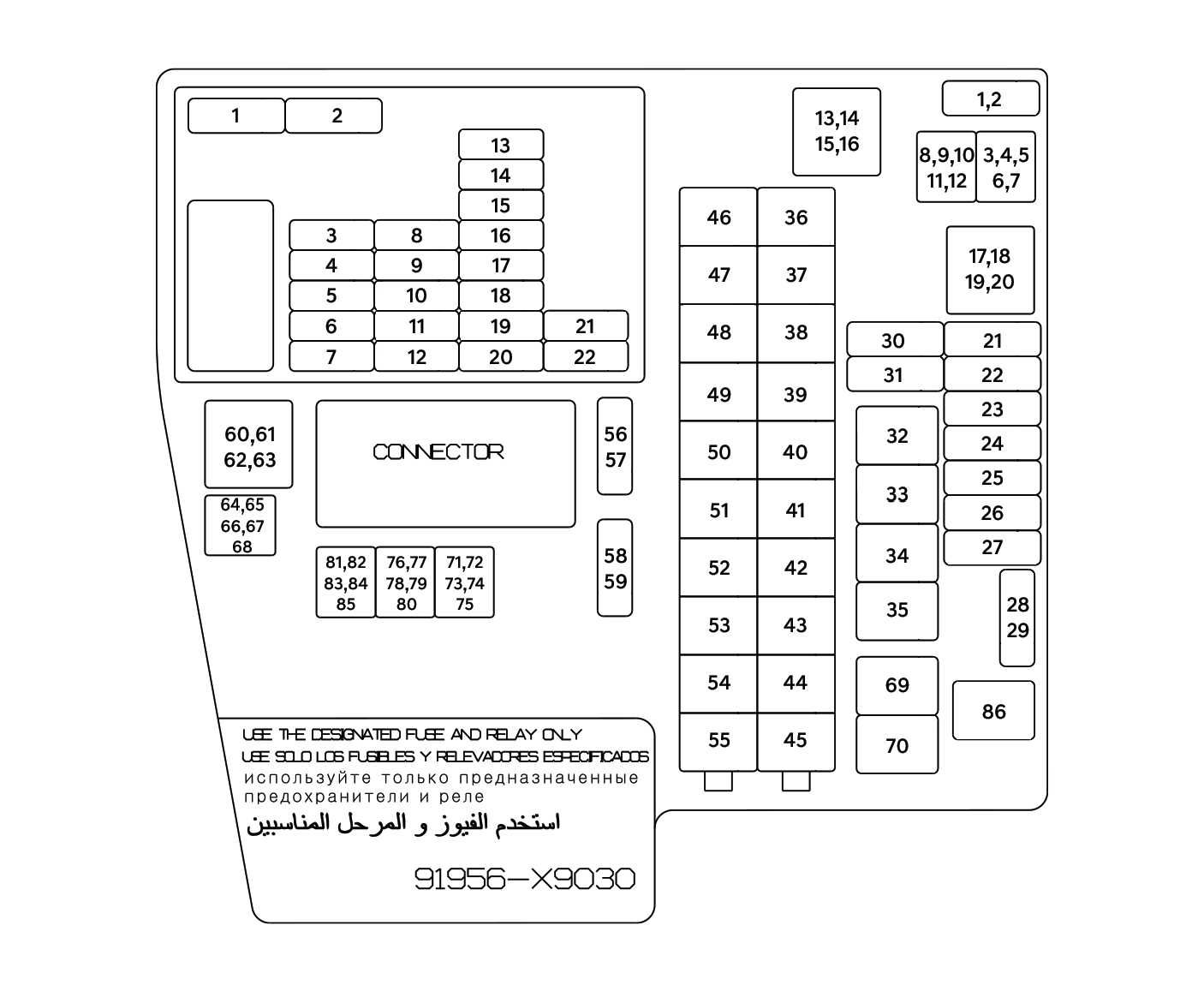

Stromkreis (P/R-Verteilerblock)

Typ

Name

Layout

Bewertung

Geschützter Stromkreis

MULTI FUSE-1

MDPS1

45

MULTI 100A

MDPS-Einheit (Motorgetriebene Servolenkung)

COOLING FAN

44

MULTI 80A

Kühllüftermotor

SPARE

43

MULTI 50A

Nicht verwendet

B+1

42

MULTI 50A

PDC-Verteilerblock (IPS1, IPS2, IPS3, IPS4, IPS5, IPS6, IPS7)

SPARE

41

MULTI 50A

Nicht verwendet

BLOWER

40

MULTI 50A

Blower Relay

POWER OUTLET1

39

MULTI 40A

Power Outlet Relay

EOP

38

MULTI 40A

EOP hinten (Elektrische Ölpumpe)

TRAILER1

37

MULTI 40A

ANHÄNGER

IG2

36

MULTI 30A

Platinenblock (IG 2-Relais)

MULTI FUSE-2

IEB2

55

MULTI 60A

IEB_UNIT (Integrierte elektronische Bremse)

COOLING MODULE1

54

MULTI 60A

Kühlmitteltreiber

IEB1

53

MULTI 60A

IEB_UNIT (Integrierte elektronische Bremse)

B+3

52

MULTI 50A

PDC-Verbindungsblock (Sicherung: CHARGE, POWER TAILGATE, P/SEAT DRIV, P/SEAT PASS, SUNROOF1, SUNROOF2, S/HEATER FRT, COOLING MODULE3, P/WINDOW RH, P/WINDOW LH, ECS, WIRELESS DCU, E-SHIFTER1, USB CHARGER2, MODULE8)

SPARE

51

MULTI 50A

Nicht verwendet

REAR HEATED

50

MULTI 40A

Rear Heated Relay

HEAD LAMP

49

MULTI 40A

PE_BOX (Sicherung: SCHEINWERFER LH, SCHEINWERFER RH)

SPARE

48

MULTI 40A

Nicht verwendet

VPC1

47

MULTI 40A

VPC (Fahrzeug-Plattform-Controller)

SPARE

46

MULTI 30A

Nicht verwendet

MIKROSICHERUNG

VPC3

21

MICRO 20A

VPC (Fahrzeug-Plattform-Controller)

COOLING MODULE2

22

MICRO 10A

Treiber für das Kühlmittelsystem

A/C1

23

MICRO 15A

DATC (Dualer automatischer Temperaturregler)

TRAILER2

24

MICRO 20A

ANHÄNGER

TRAILER3

25

MICRO 20A

ANHÄNGER

VPC2

26

MICRO 20A

VPC (Fahrzeug-Plattform-Controller)

OBC

27

MICRO 10A

VCMS (Fahrzeug-Lademanagementsystem), ICCU-SIGNAL

SPARE

30

MICRO 20A

Nicht verwendet

SPARE

31

MICRO 20A

Nicht verwendet

IG3 9

1,2

MICRO 10A

BMS (Batteriemanagementsystem)

WIPER RR

28,29

MICRO 15A

Scheibenwischer hinten

HEAD LAMP LH

56,57

MICRO 20A

Scheinwerfer-Modul links

HEAD LAMP RH

58,59

MICRO 20A

Scheinwerfer Modul rechts

S/B M-SICHERUNG

B+4

32

S/B M 40A

PDC-Verteilerblock (Langzeitverriegelungsrelais, IPS13, Sicherung: MULTIMEDIA, MEMORY1, MEMORY2, CHILD LOCK, BRAKE SW, MODULE9, CCU, SBCM DRV, SBCM PASS, DR LOCK, TAILGATE OPEN)

B+5

33

S/B M 40A

PDC-Verbindungsblock (Sicherung: AMP, BDC, A/BAG2, INVERTER2, BMS S/HEATER RR)

IG1

34

S/B M 40A

Platinenblock (IG1 Relais, ACC Relais)

B+2

35

S/B M 40A

PDC-Verbindungsblock (IPS8, IPS9, IPS11, IPS12)

S/B LP-SICHERUNG

B+6

69

S/B LP 60A

PDC-Anschlussblock (IG3-Relais, Sicherung: HORN, B/ALARM HORN)

INVERTER1

70

S/B LP 30A

Vorderer Umrichter

S/B ET-SICHERUNG

SPARE

86

S/B ET 60A

Nicht verwendet

Leiterplattenblock

Bezeichnung der Sicherung

Layout

Nennwert der Sicherung

Geschützter Stromkreis

IG3 1

FUSE21

MICRO 20A

PDC-Anschlussblock (IG3_6, IG3_7, IG3_8)

IG3 2

FUSE10

MICRO 10A

E-COMP, VCMS (Fahrzeug-Lademanagementsystem)

SPARE

FUSE5

MICRO 15A

Nicht verwendet

IG3 3

FUSE17

MICRO 10A

Vorderer Umrichter, ICCU-Signal, Kühlmitteltreiber, VPC, PE_BOX(IG3_9)

IG3 4

FUSE18

MICRO 10A

Treiber für das Kühlmittelsystem,

SPARE

FUSE9

MICRO 15A

Nicht verwendet

IG3 5

FUSE6

MICRO 15A

Kühllüfter

AMS

FUSE8

MICRO 10A

Batteriesensor

MODULE1

FUSE4

MICRO 10A

CDM (Ladegerät-Türmodul)

SPARE

FUSE3

MICRO 20A

Nicht verwendet

HORN

FUSE15

MICRO 20A

HORN

B/ALARM HORN

FUSE16

MICRO 10A

B/ALARM HORN

WIPER1

FUSE1

MICRO 30A

PCB-Block (Scheibenwischer-Hauptrelais)

WIPER2

FUSE2

MICRO 10A

Windschutzscheibenwischer

POWER OUTLET2

FUSE13

MICRO 20A

USB-Erweiterung

SPARE

FUSE14

MICRO 10A

Nicht verwendet

VPC4

FUSE12

MICRO 10A

VPC (Fahrzeug-Plattform-Controller)

SPARE

FUSE19

MICRO 10A

Nicht verwendet

SPARE

FUSE7

MICRO 15A

Nicht verwendet

IEB3

FUSE20

MICRO 10A

IEB_UNIT (Integrierte elektronische Bremse)

SPARE

FUSE11

MICRO 10A

Nicht verwendet

SPARE

FUSE22

MICRO 10A

Nicht verwendet

Relais

In der folgenden Tabelle finden Sie den Relaistyp.

Relaisbezeichnung

Nummer

TYP

BLOWER

13, 14, 15, 16

3725 MINI 4P

REAR HEATED

17, 18, 19, 20

3725 MINI 4P

RESERVE

60, 61, 62, 63

3725 MINI 4P

WIPER RR

76, 77, 78, 79, 80

H/C MICRO 4P

CHARGER UNLOCK

3, 4, 5, 6, 7

MICRO 5P

CHARGER LOCK

8, 9, 10, 11, 12

MICRO 5P

RESERVE

81, 82, 83, 84, 85

H/C MICRO 5P

RESERVE

71, 72, 73, 74, 75

H/C MICRO 5P

RESERVE

64, 65, 66, 67, 68

H/C MICRO 5P
