Vezető oldali biztosítéktábla
OOV075012

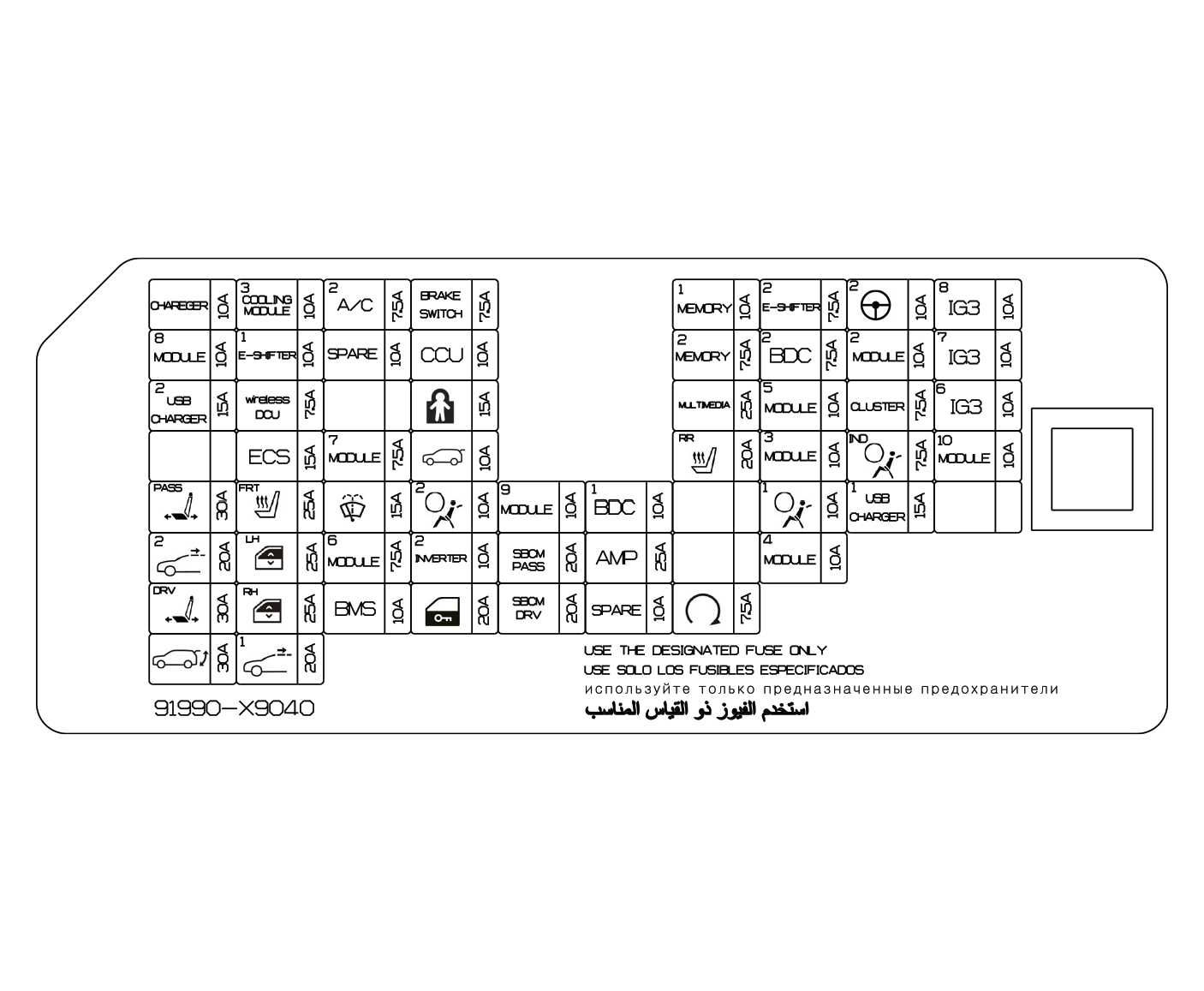

OOV075035

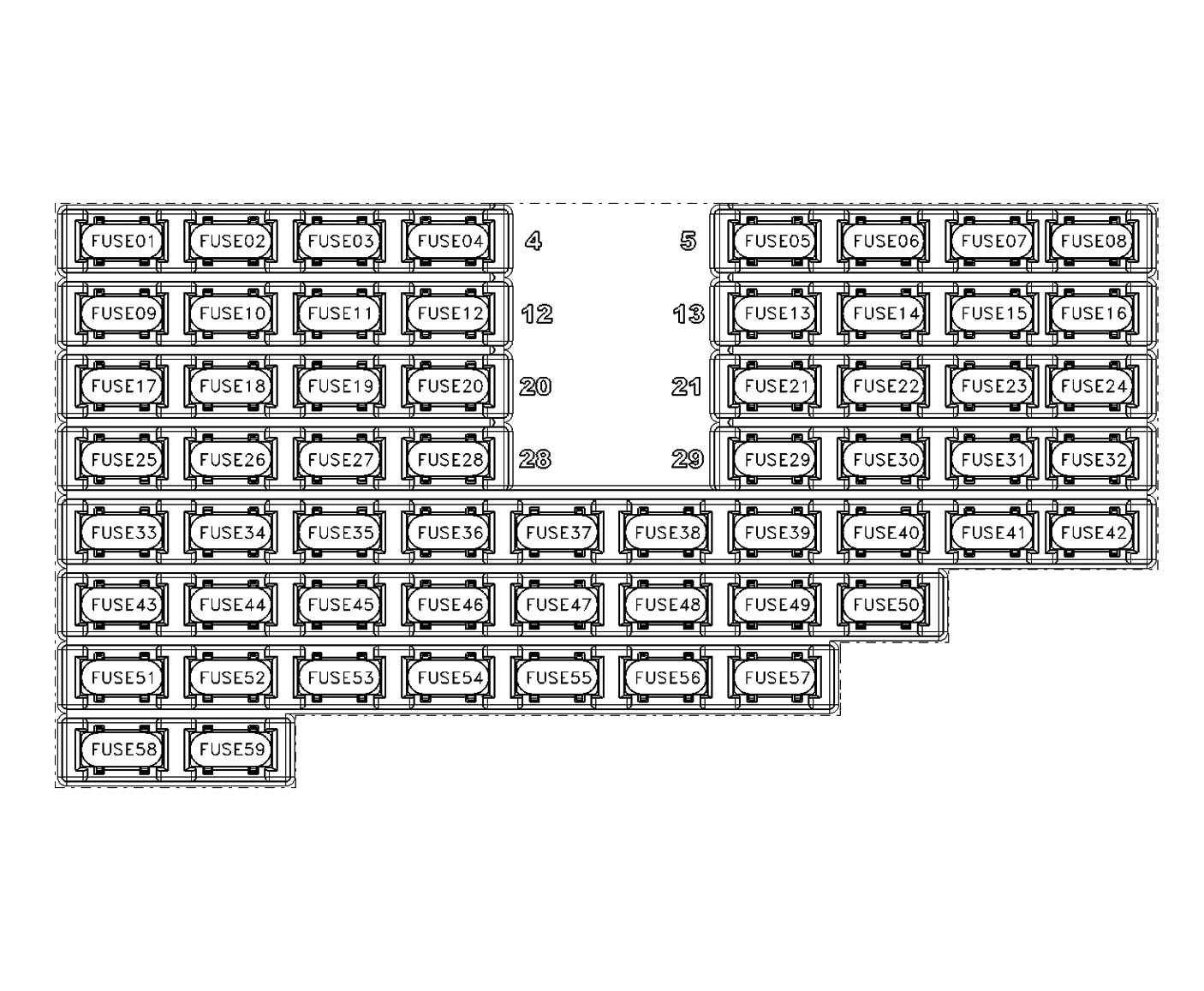

OOV075046L

PDC Csatlakozódoboz

Megnevezés

Elrendezés

Értékelés

Védett áramkör

CHARGER

FS01

10 A

PE_BOX (Töltőajtózáró/-nyitó relé)

COOLING MODULE3

FS02

10 A

Hűtőközeg-rendszer vezető

A/C2

FS03

7,5 A

DATC (kettős automatikus hőmérséklet-szabályozás), elülső fűtés vezérlés

BRAKE SWITCH

FS04

7,5 A

BDC (törzs tartomány vezérlő: ECU), féklámpa kapcsolója

MEMORY1

FS05

10 A

CNCC billentyűzet, USB-s kiterjesztés, ADAS egység (parkolás), ADP (akusztikus kialakítású processzor), hátsó sarokradar bal/jobb, konzolkiterjesztés

E-SHIFTER2

FS06

7,5 A

SBW (Shift-By-Wire) (Elektromos vezetékes váltás)

MDPS2

FS07

10 A

R-MDPS

IG3 8

FS08

10 A

Első ajtó kiterjesztése (DRIV/PASS), Hátsó inverter, Hátsó EOP (Elektromos olajszivattyú)

MODULE8

FS09

10 A

SAL (Intelligens környezeti világítás)

E-SHIFTER1

FS10

10 A

Shift-By-Wire (Elektromos vezetékes váltás)

SPARE

FS11

10 A

Nincs használatban

CCU

FS12

10 A

CCU (Központi Kommunikációs Egység)

MEMORY2

FS13

7,5 A

ETCS (elektronikus díjbeszedő rendszer), műszerfal, DATC (kettős automatikus hőmérséklet-szabályozás), elülső fűtés vezérlés, kivetítő kijelző, BDC (Törzs terület vezérlő: ECU), Beépített Kamera

BDC2

FS14

7,5 A

BDC (törzs tartomány vezérlő: ECU

MODULE2

FS15

10 A

CCU (Központi Kommunikációs Egység), DCU (Adatcsatlakozási egység), Féklámpa kapcsolója

IG3 7

FS16

10 A

Konzolhosszabbítás, V2L_SIG („Vehicle to Load”, jármű-rakomány jel), hátsó ajtóhosszabbítás (LH/RH), PTC („Positive Temperature Coefficient, pozitív hőmérsékleti együttható”) fűtés, DATC („Dual Automatic Temperature Control”, kettős automatikus hőmérséklet-szabályozás), első fűtésvezérlés, PM_SNSR, INCAR SNSR, CCNC (Connected Car Navigation Cockpit, összekapcsolt autó navigációs pilótafülke)

USB CHARGER2

FS17

15 A

Nincs használatban

Wireless DCU

FS18

7,5 A

DCU (adatcsatlakozási egység)

RESERVE

FS19

15 A

Nincs használatban

CHILD LOCK

FS20

15 A

Hátsó bal/jobb oldali ajtó elektromos gyermekzár záró/nyitó motor

MULTIMEDIA

FS21

25 A

CCNC (Csatlakoztatott jármű navigációs fülke)

MODULE5

FS22

10 A

CDU (Climate Display Unit, klíma kijelző egység), Crash Pad (fényszórókar eszköz tápellátása), ECM ( Electronic Chromic Mirror, elektronikus krómtükör), CCNC (Connected Car Navigation Cockpit, csatlakoztatott navigációs pilótafülke), ICC_UNIT (In Cabin Cam_UNIT), beépített kamera, SAL (Smart Ambient Light, intelligens környezeti fény), ICMU (IN CABIN MONITORING UNIT, utastérben lévő monitorozó egység), első üléshosszabbítás (DRIV/PASS), AMP (amplifier, erősítő), konzol hosszabbítás, ADP (Acoustic Design Processor, akusztikai tervezési processzor), fényszóró (LH/RH).

CLUSTER

FS23

7,5 A

Műszerfal, szem elé vetített kijelző

IG3 6

FS24

10 A

CCU (Központi Kommunikációs Egység)

RESERVE

FS25

20 A

Nincs használatban

ECS

FS26

15 A

ECS (elektronikus vezérlésű felfüggesztés)

MODULE7

FS27

7,5 A

Konzolbővítmény

TAILGATE OPEN

FS28

10 A

CSOMAGTÉRI RETESZ

S/HEATER RR

FS29

20 A

Hátsóülés LH

MODULE3

FS30

10 A

M_F_SW (MOSÓ)

A/BAG IND

FS31

7,5 A

OHCL (Fej Feletti Konzollámpa)

MODULE10

FS32

10 A

BDC (Body Domain Controller, karosszériavezérlő), CCNC (Connected Car Navigation Cockpit, csatlakoztatott navigációs pilótafülke), CCU (Central Communication Unit, központi kommunikációs egység), CCNC billentyűzet, DCU (Data Connectivity Unit, adatcsatlakozó egység), beépített kamera, AMP (Amplifier, erősítő), ADP (Acoustic Design Processor, akusztikai tervezési processzor), ADAS Unit (Parking), PE_BOX (Power Outlet Relay, konnektor relé).

P/SEAT PASS

FS33

30 A

Első ülés kiterjesztése (PASS)

S/HEATER FRT

FS34

25 A

Első ülés kiterjesztése (DRIV)

WASHER

FS35

15 A

M_F_SW (MOSÓ)

AIR BAG2

FS36

10 A

ISCM (INTEGRATED SAFETY CONTROL MODULE, Integrált biztonsági vezérlőmodul)

MODULE9

FS37

10 A

ICC_UNIT (Fülke Cam_UNIT), OHCL (Over Head Console Lamp, Fej Feletti Konzollámpa), olvasólámpa, tetőlámpa, napellenző SW, első ülés kiterjesztése (DRIV/PASS), PTGM (elektromos csomagtérajtó modul), ICMU (IN CABIN MONITORING UNIT, vezetőfülke felügyeleti egység), konzol kiterjesztése, első ajtó kiterjesztése, első ajtó külső fogantyúja (DRIV/PASS)

BDC1

FS38

10 A

BDC (törzs tartomány vezérlő)

RESERVE

FS39

7,5 A

Nincs használatban

AIR BAG1

FS40

10 A

ISCM (INTEGRATED SAFETY CONTROL MODULE, integrált biztonsági vezérlőmodul), ODS (utas-észlelő rendszer)

USB CHARGER1

FS41

15 A

Első ülés kiterjesztése (VEZETŐ/UTAS), USB kiterjesztés

RESERVE

FS42

10 A

Nincs használatban

SUNROOF2

FS43

20 A

Napfénytető motor

P/WINDOW LH

FS44

25 A

Elektromos ablakemelő SW_Manuális-hátsó LH, Elektromos ablakemelő biztonsági ECU-HÁTSÓ LH, Hátsó ajtó hosszabbítás(LH), Elektromos ablakemelő biztonsági ECU-DRIV(LHD), Első ajtó hosszabbítás-PASS(RHD), Elektromos ablakemelő biztonsági ECU-PASS(RHD)

MODULE6

FS45

7,5 A

BDC (törzs tartomány vezérlő)

INVERTER2

FS46

10 A

Hátsó inverter

SBCM PASS

FS47

20 A

Utasoldali karosszériazóna vezérlőmodul

AMP

FS48

25 A

AMP (Erősítő)

RESERVE

FS49

20 A

Nincs használatban

MODULE4

FS50

10 A

ADAS vezetési ECU, Elölnézeti kamera, ECS (Elektronikus felfüggesztés-vezérlés), Hátsó sarokradar (BAL/JOBB), ADAS egység (Parkolás), Hátsó inverter, Elülső sarokradar, Elülső radar

P/SEAT DRV

FS51

30 A

Első ülés kiterjesztése (DRIV)

P/WINDOW RH

FS52

25 A

Elektromos ablakemelő SW_Manual-REAR RH, Elektromos ablakemelő biztonság ECU-HÁTSÓ RH, Hátsó ajtónyitás (RH), Elektromos ablakemelő ECU-DRIV (RHD), Első ajtónyitás-UTAS (LHD), Elektromos ablakemelő biztonsági ECU-UTAS (LHD)

BMS

FS53

10 A

BMS (akkumulátor-felügyeleti rendszer)

DOOR LOCK

FS54

20 A

Vezetőoldali/utasoldali ajtóretesz motor, hátsó ajtóretesz motor

SBCM DRV

FS55

20 A

Vezetőoldali karosszériazóna vezérlőmodul

SPARE

FS56

10 A

Nincs használatban

START

FS57

7,5 A

VPC (járműplatform-vezérlő), BDC (törzs tartomány vezérlő)

POWER TAILGATE

FS58

30 A

Elektromos csomagtérajtó motorja

SUNROOF1

FS59

20 A

Napfénytető motor
