Motortéri biztosítéktábla
OOV075014
OOV075036
OOV075049L

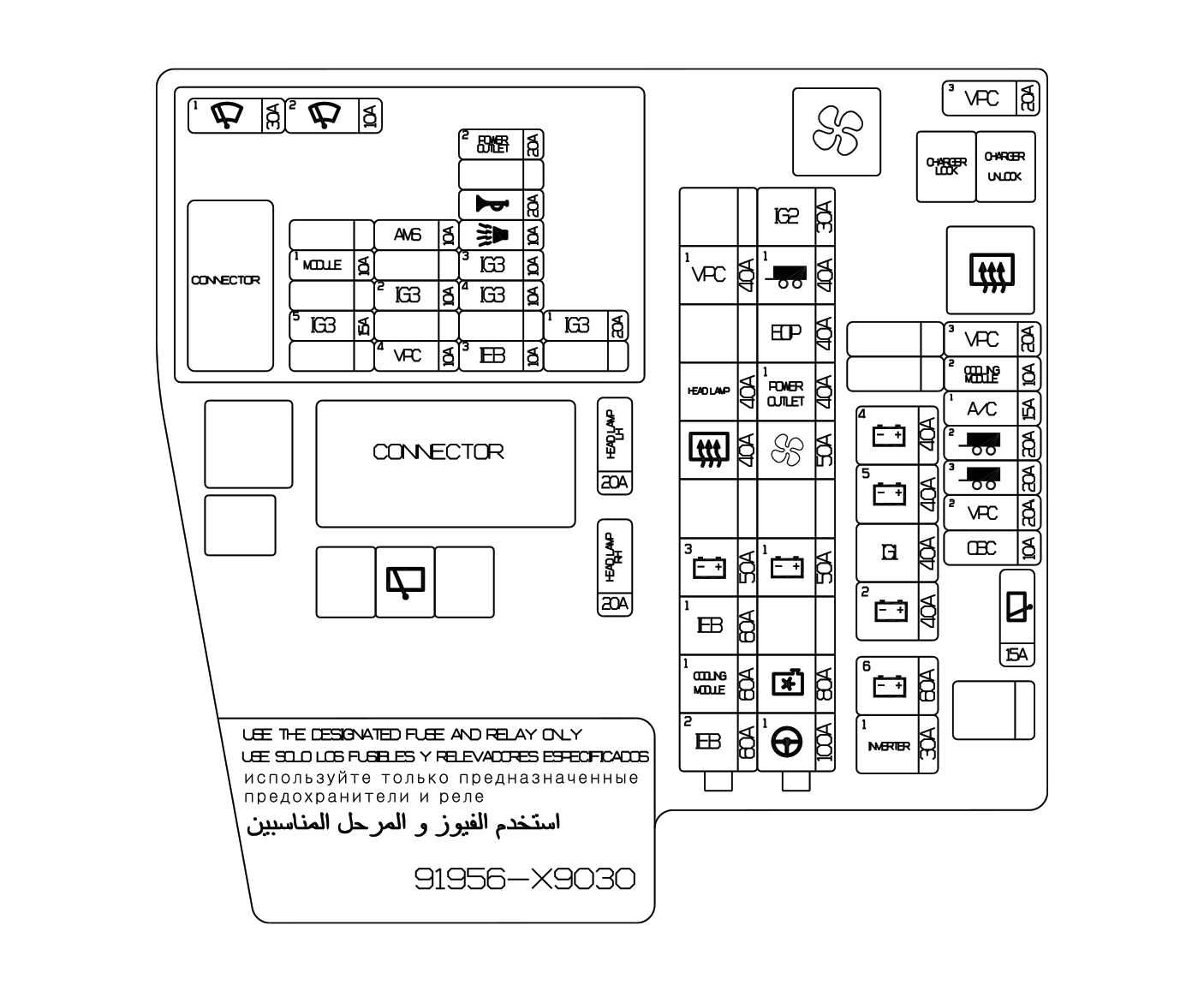

Áramkör (P/R csatlakozódoboz)

Típus

Megnevezés

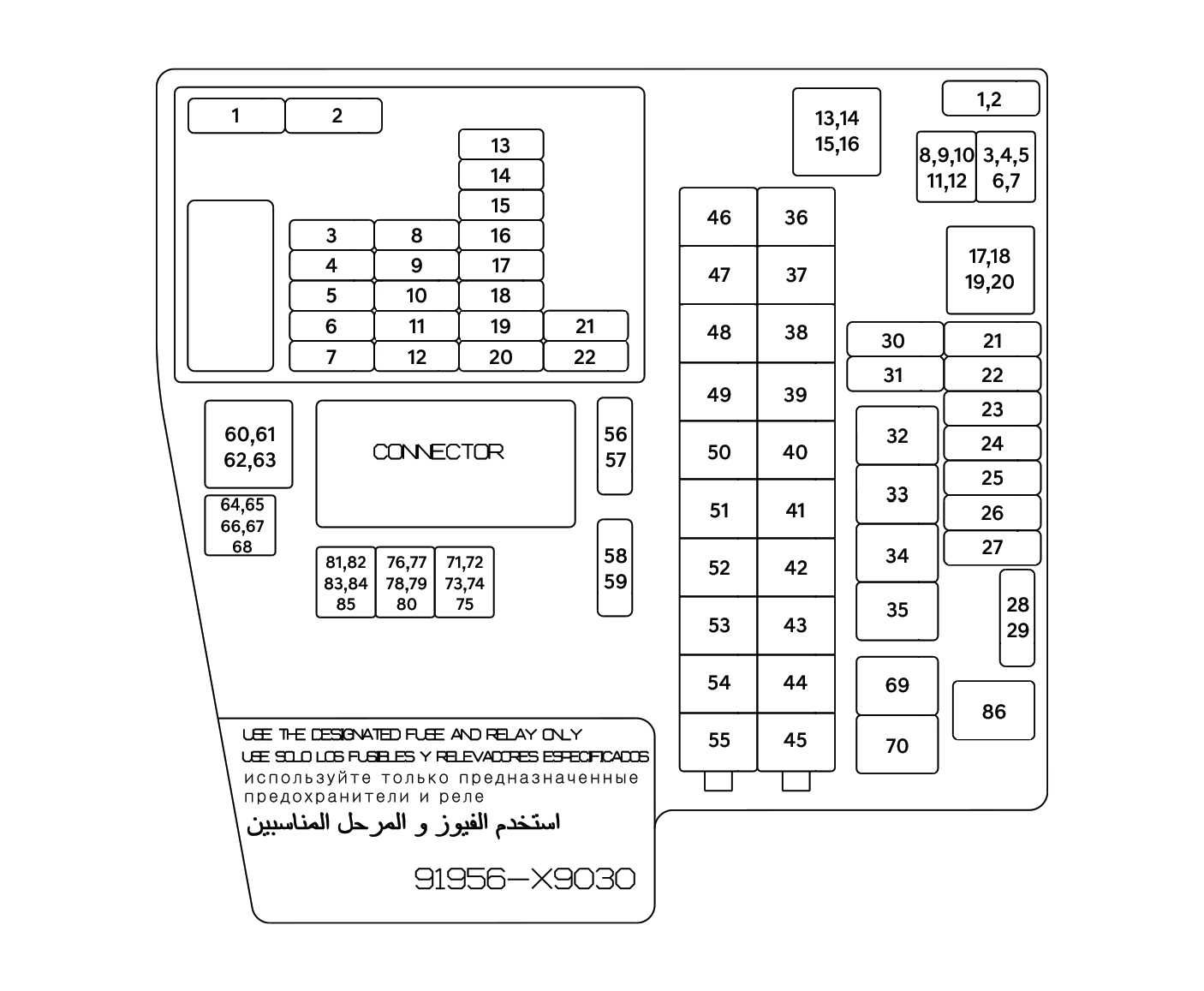

Elrendezés

Értékelés

Védett áramkör

MULTI FUSE-1

MDPS1

45

MULTI 100A

MDPS egység (motorvezérlésű szervokormány egység)

COOLING FAN

44

MULTI 80A

Hűtőventilátor motor

SPARE

43

MULTI 50A

Nincs használatban

B+1

42

MULTI 50A

PDC csatlakozódoboz (IPS1, IPS2, IPS3, IPS4, IPS5, IPS6, IPS7)

SPARE

41

MULTI 50A

Nincs használatban

BLOWER

40

MULTI 50A

Ventilátor relé

POWER OUTLET1

39

MULTI 40A

Elektromos csatlakozóaljzat relé

EOP

38

MULTI 40A

EOP (elektromos olajpumpa)

TRAILER1

37

MULTI 40A

UTÁNFUTÓ

IG2

36

MULTI 30A

PCB blokk (IG2 relé)

MULTI FUSE-2

IEB2

55

MULTI 60A

IEB_UNIT (integrált elektronikus fék)

COOLING MODULE1

54

MULTI 60A

Hűtőfolyadék vezető

IEB1

53

MULTI 60A

IEB_UNIT (integrált elektronikus fék)

B+3

52

MULTI 50A

PDC csatlakozódoboz (biztosíték: CHARGE, POWER TAILGATE, P/SEAT DRIV, P/SEAT PASS, SUNROOF1, SUNROOF2, S/HEATER FRT, COOLING MODULE3, P/WINDOW RH, P/WINDOW LH, ECS, WIRELESS DCU, E-SHIFTER1, USB CHARGER2, MODULE8)

SPARE

51

MULTI 50A

Nincs használatban

REAR HEATED

50

MULTI 40A

Hátsó fűtés relé

HEAD LAMP

49

MULTI 40A

PE_BOX (Biztosíték: HEAD LAMP LH, HEAD LAMP RH)

SPARE

48

MULTI 40A

Nincs használatban

VPC1

47

MULTI 40A

VPC(Járműplatform-vezérlő)

SPARE

46

MULTI 30A

Nincs használatban

MICRO FUSE

VPC3

21

MICRO 20A

VPC(Járműplatform-vezérlő)

COOLING MODULE2

22

MICRO 10A

Hűtőközeg-rendszer vezető

A/C1

23

MICRO 15A

DATC (kettős automatikus hőmérséklet-szabályozás)

TRAILER2

24

MICRO 20A

UTÁNFUTÓ

TRAILER3

25

MICRO 20A

UTÁNFUTÓ

VPC2

26

MICRO 20A

VPC(Járműplatform-vezérlő)

OBC

27

MICRO 10A

VCMS (jármű töltéskezelő rendszere), ICCU JEL

SPARE

30

MICRO 20A

Nincs használatban

SPARE

31

MICRO 20A

Nincs használatban

IG3 9

1,2

MICRO 10A

BMS (akkumulátor-felügyeleti rendszer)

WIPER RR

28,29

MICRO 15A

Hátsó ablaktörlő

HEAD LAMP LH

56,57

MICRO 20A

BAL fényszóró modul

HEAD LAMP RH

58,59

MICRO 20A

JOBB fényszóró modul

S/B M FUSE

B+4

32

S/B M 40A

PDC csatlakozódoboz (hosszútávú retesz relé, IPS13, biztosíték: MULTIMEDIA, MEMORY1, MEMORY2, CHILD LOCK, BRAKE SW, MODULE9, CCU, SBCM DRV, SBCM PASS, DR LOCK, TAILGATE OPEN)

B+5

33

S/B M 40A

PDC csatlakozódoboz (biztosíték: AMP, BDC, A/BAG2, INVERTER2, BMS S/HEATER RR)

IG1

34

S/B M 40A

PCB blokk (IG1 relé, ACC relé)

B+2

35

S/B M 40A

PDC csatlakozódoboz (IPS8, IPS9, IPS11, IPS12)

S/B LP FUSE

B+6

69

S/B LP 60A

PDC csatlakozódoboz (IG3relé, biztosíték: HORN, B/ALARM HORN)

INVERTER1

70

S/B LP 30A

Első inverter

S/B ET FUSE

SPARE

86

S/B ET 60A

Nincs használatban

PCB blokk

Biztosíték neve

Elrendezés

Biztosíték értéke

Védett áramkör

IG3 1

FUSE21

MICRO 20A

PDC csatlakozódoboz (IG3_6, IG3_7, IG3_8)

IG3 2

FUSE10

MICRO 10A

E-COMP, VCMS (Járműtöltő-kezelő rendszer)

SPARE

FUSE5

MICRO 15A

Nincs használatban

IG3 3

FUSE17

MICRO 10A

Első inverter, ICCU jel, Hűtőfolyadék vezető, VPC, PE_BOX(IG3_9)

IG3 4

FUSE18

MICRO 10A

Hűtőközeg-rendszer vezető,

SPARE

FUSE9

MICRO 15A

Nincs használatban

IG3 5

FUSE6

MICRO 15A

Hűtőventilátor

AMS

FUSE8

MICRO 10A

Akkumulátor-érzékelő

MODULE1

FUSE4

MICRO 10A

CDM (töltőajtó modul)

SPARE

FUSE3

MICRO 20A

Nincs használatban

HORN

FUSE15

MICRO 20A

KÜRT

B/ALARM HORN

FUSE16

MICRO 10A

B/ALARM HORN

WIPER1

FUSE1

MICRO 30A

PCB blokk (ablaktörlő főrelé)

WIPER2

FUSE2

MICRO 10A

Első ablaktörlő

POWER OUTLET2

FUSE13

MICRO 20A

USB-bővítmény

SPARE

FUSE14

MICRO 10A

Nincs használatban

VPC4

FUSE12

MICRO 10A

VPC(Járműplatform-vezérlő)

SPARE

FUSE19

MICRO 10A

Nincs használatban

SPARE

FUSE7

MICRO 15A

Nincs használatban

IEB3

FUSE20

MICRO 10A

IEB_UNIT (integrált elektronikus fék)

SPARE

FUSE11

MICRO 10A

Nincs használatban

SPARE

FUSE22

MICRO 10A

Nincs használatban

Relé

A relétípushoz lásd a következő táblázatot.

Relé neve

Szám

TÍPUS

BLOWER

13, 14, 15, 16.

3725 MINI 4P

REAR HEATED

17, 18, 19, 20.

3725 MINI 4P

RESERVE

60, 61, 62, 63.

3725 MINI 4P

WIPER RR

76, 77, 78, 79, 80

HŰTŐ/FŰTŐ MICRO 4P

CHARGER UNLOCK

3, 4, 5, 6, 7

MICRO 5P

CHARGER LOCK

8, 9, 10, 11, 12

MICRO 5P

RESERVE

81, 82, 83, 84, 85

HŰTŐ/FŰTŐ MICRO 5P

RESERVE

71, 72, 73, 74, 75

HŰTŐ/FŰTŐ MICRO 5P

RESERVE

64, 65, 66, 67, 68

HŰTŐ/FŰTŐ MICRO 5P
