인식 센서

그림 1. 정면
OOV055283

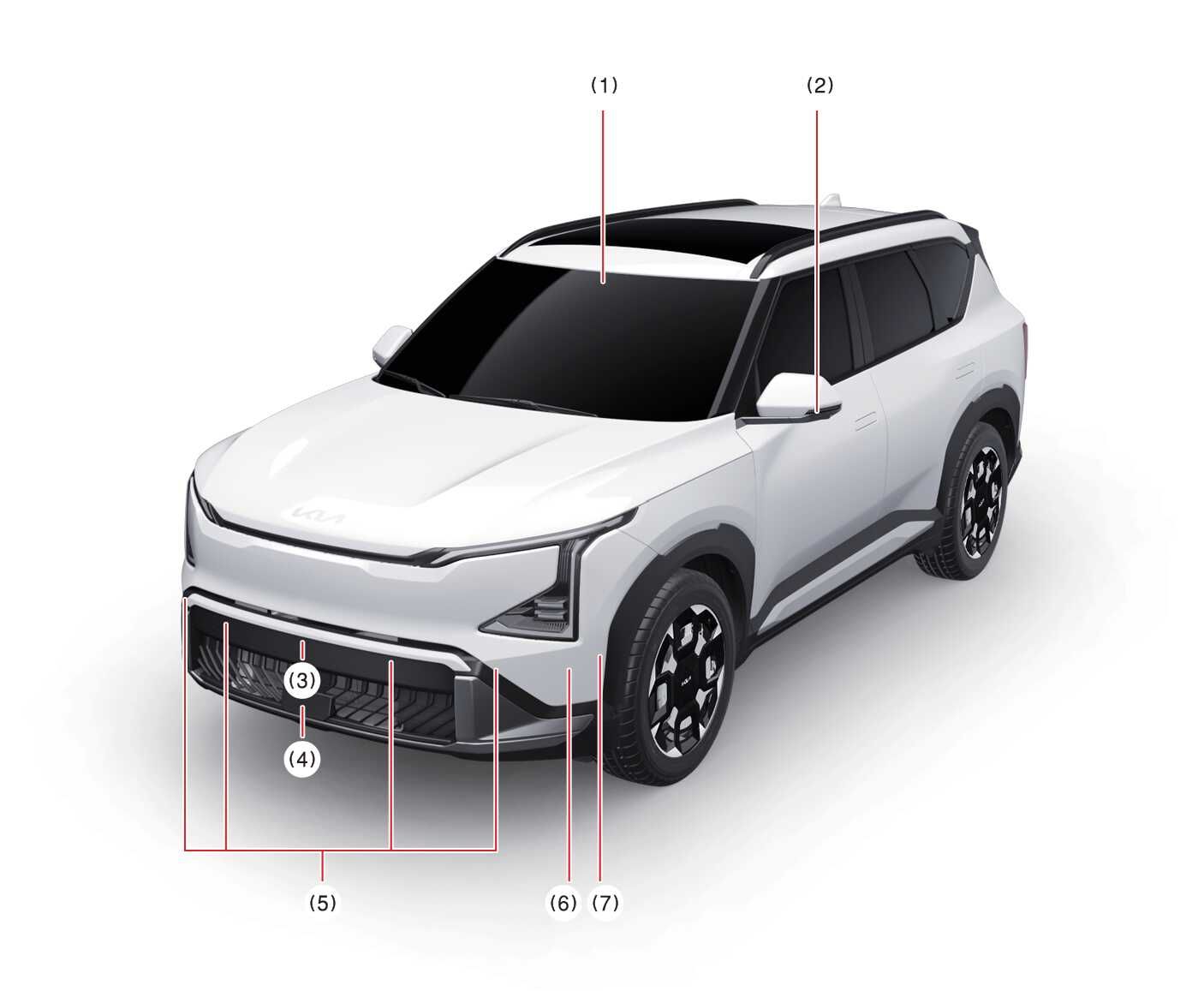

그림 2. 정면(GT-Line)
OOVGTL055003

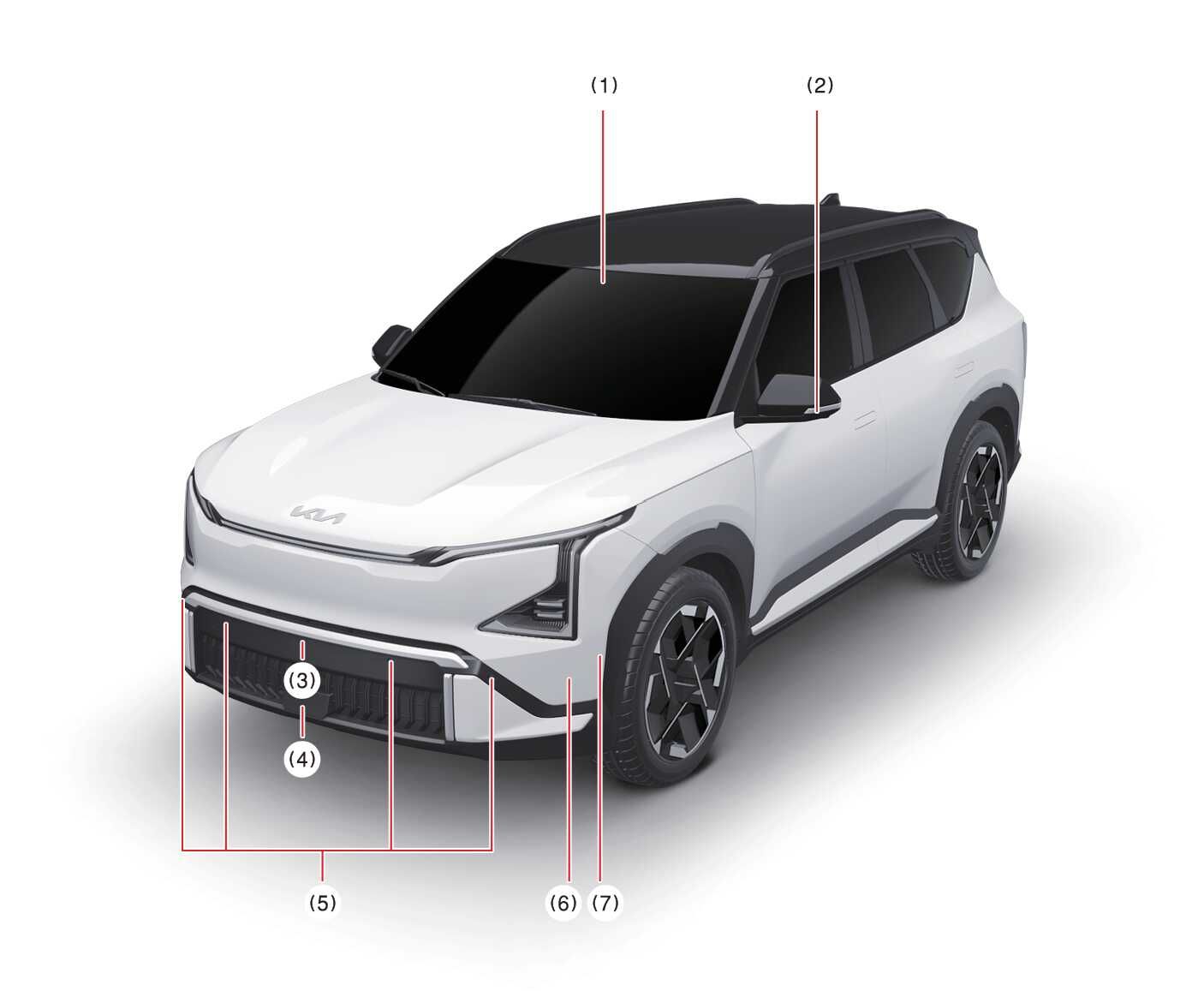

그림 3. 정면(GT)
OOVGT055001

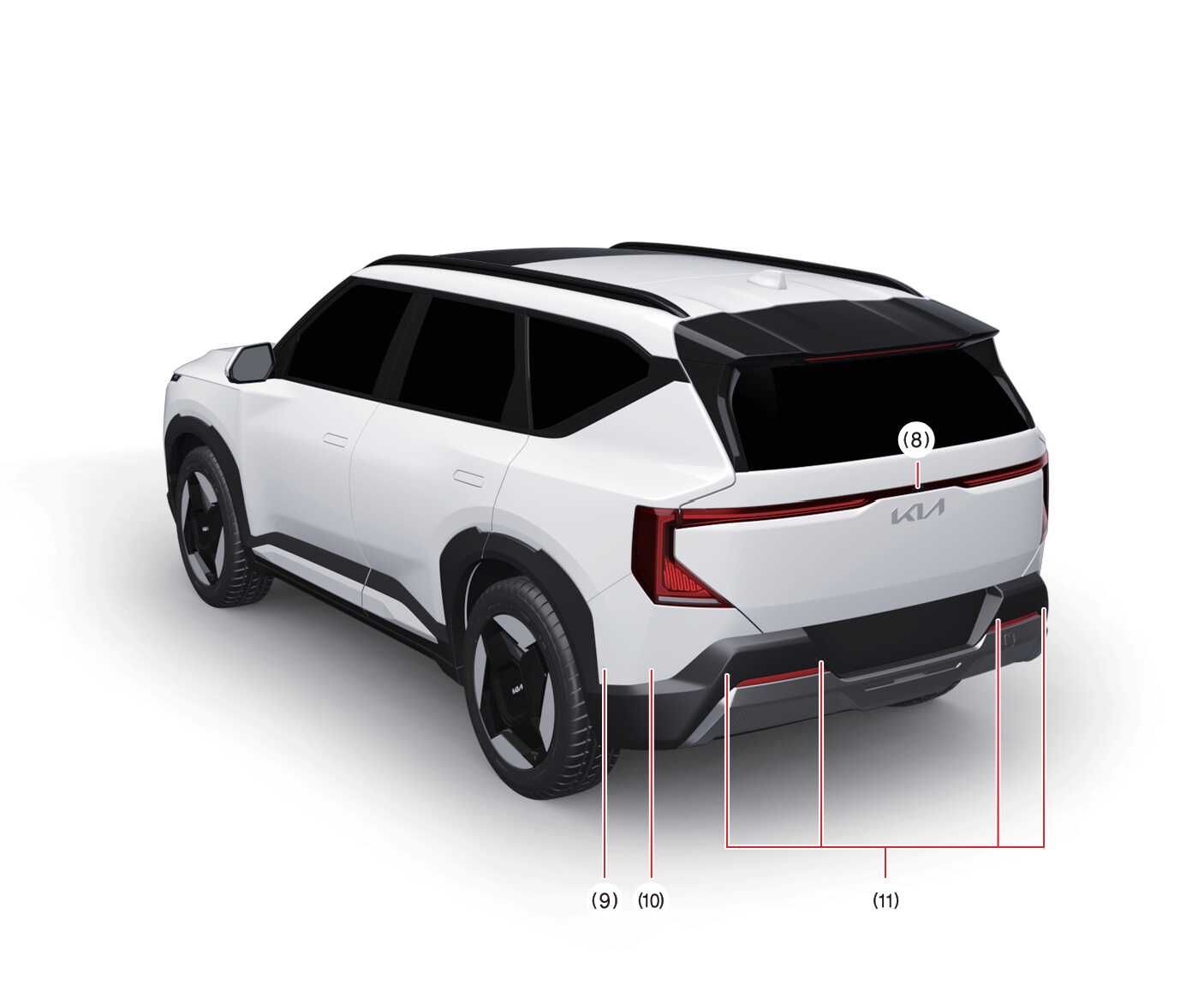

그림 4. 후면
OOV055284

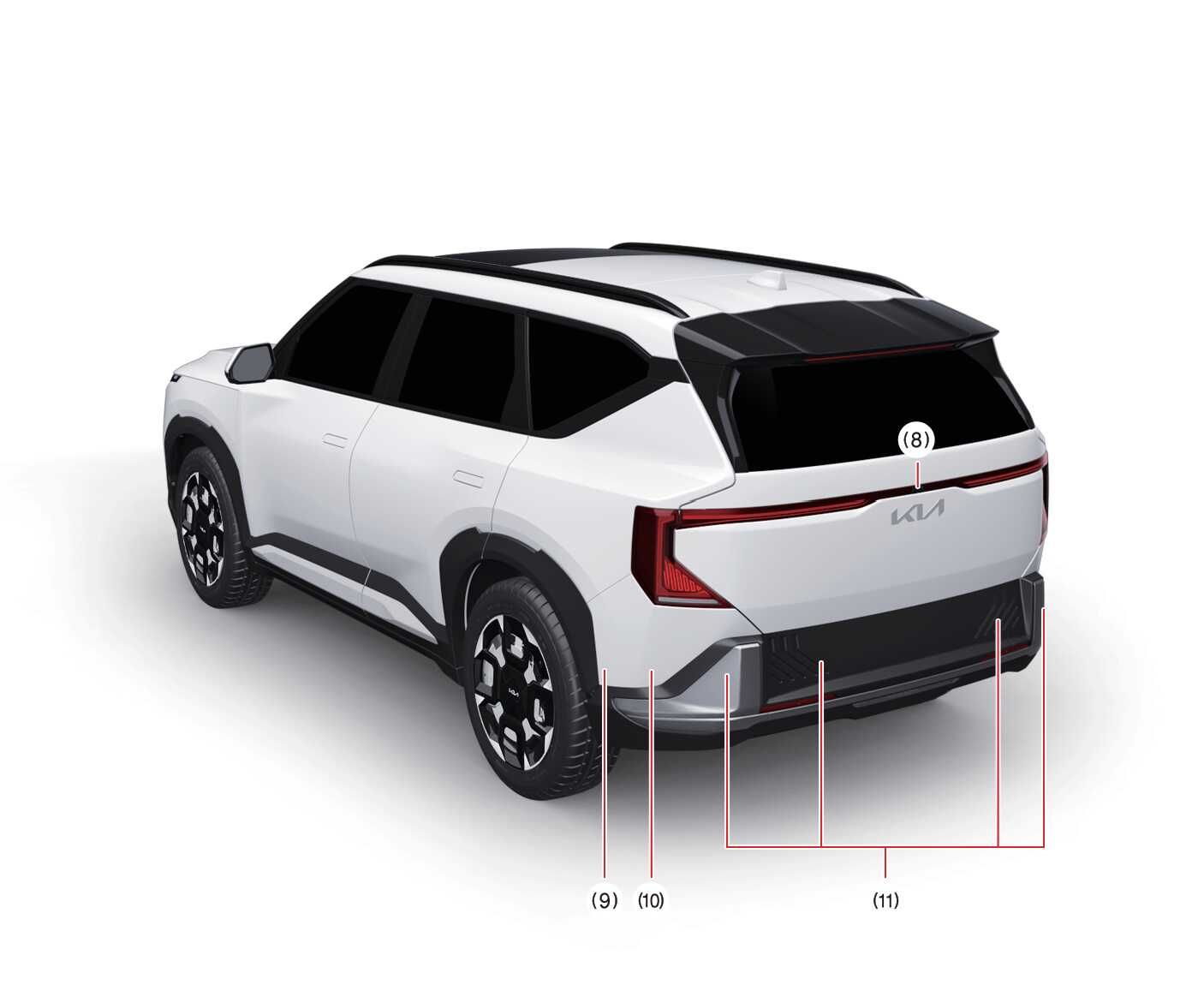

그림 5. 후면(GT-Line)
OOVGTL055004

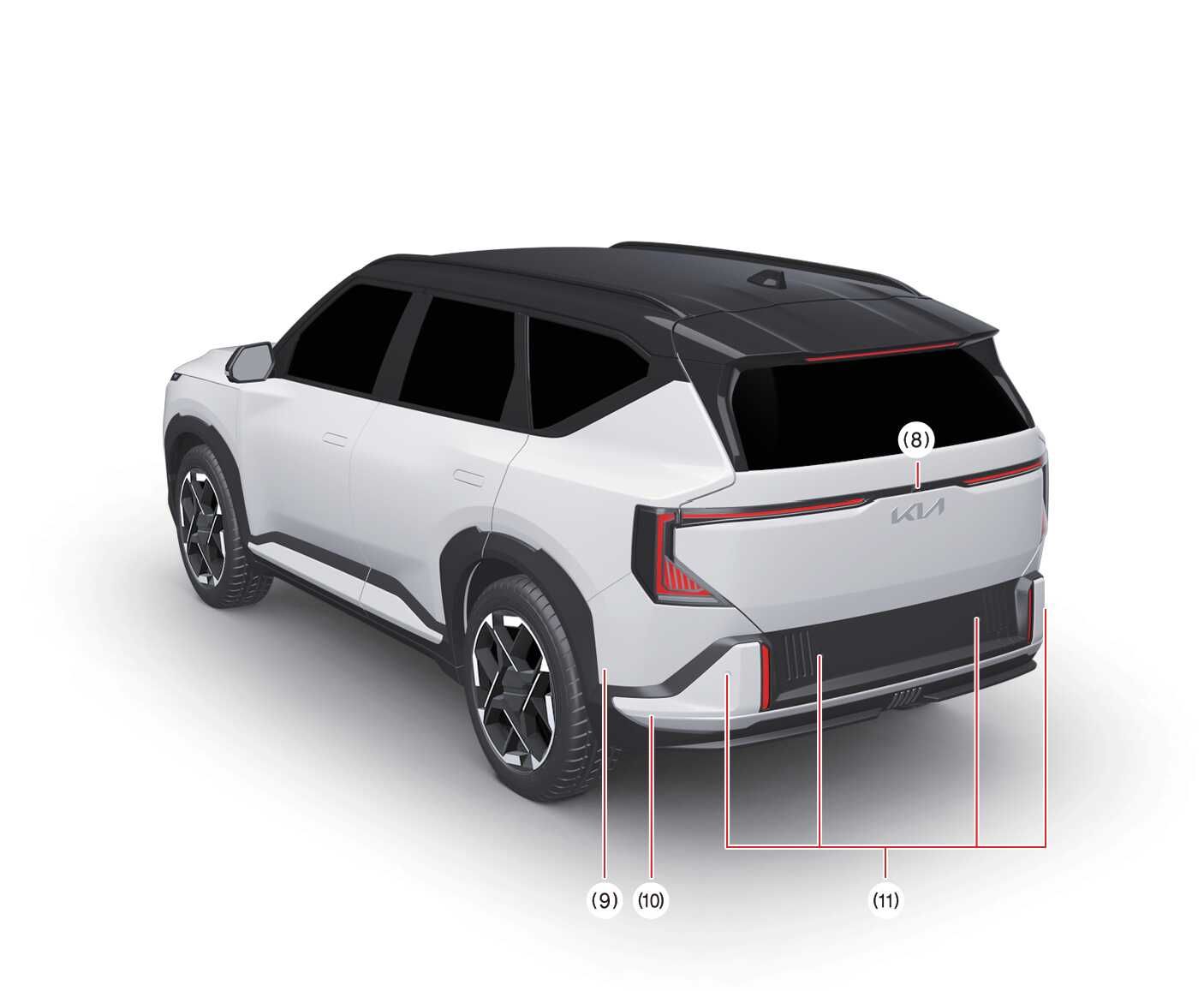

그림 6. 후면(GT)
OOVGT055002

인식 센서의 자세한 위치는 상단 그림을 참고하세요.

: 사양 적용 시

번호

센서

기능

(1)

전방 카메라

  • 전방 충돌방지 보조(FCA)(센서퓨전)

  • 차로 이탈방지 보조(LKA)

  • 지능형 속도 제한 보조(ISLA)

  • 운전자 주의 경고(DAW)

  • 스마트 크루즈 컨트롤(SCC)

  • 차로 유지 보조(LFA)

  • 고속도로 주행 보조(HDA)*

  • 하이빔 보조(HBA)

(2)

광각-측방 카메라*

  • 후측방 모니터(BVM)*

  • 서라운드 뷰 모니터(SVM)*

  • 주차 충돌방지 보조(PCA)*

  • 원격 스마트 주차 보조 2(RSPA2)*

(3)

광각-전방 카메라*

  • 서라운드 뷰 모니터(SVM)*

  • 주차 충돌방지 보조(PCA)*

  • 원격 스마트 주차 보조 2(RSPA2)*

(4)

전방 레이더

  • 전방 충돌방지 보조(FCA)(센서퓨전)

  • 스마트 크루즈 컨트롤(SCC)

  • 고속도로 주행 보조(HDA)*

(5)

전방 초음파센서

  • 주차 거리 경고(PDW)*

  • 주차 충돌방지 보조(PCA)*

  • 원격 스마트 주차 보조 2(RSPA2)*

(6)

전측방 레이더

  • 전방 충돌방지 보조(FCA)(센서퓨전)

  • 스마트 크루즈 컨트롤(SCC)

  • 고속도로 주행 보조(HDA)*

(7)

전측방 초음파센서*

  • 주차 거리 경고(PDW)*

  • 주차 충돌방지 보조(PCA)*

  • 원격 스마트 주차 보조 2(RSPA2)*

(8)

광각-후방 카메라

  • 후방 모니터(RVM)*

  • 서라운드 뷰 모니터(SVM)*

  • 주차 충돌방지 보조(PCA)*

  • 원격 스마트 주차 보조 2(RSPA2)*

(9)

후측방 초음파 센서

  • 주차 거리 경고(PDW)*

  • 주차 충돌방지 보조(PCA)*

  • 원격 스마트 주차 보조 2(RSPA2)*

(10)

후측방 레이더

  • 전방 충돌방지 보조(FCA)(센서퓨전)

  • 후측방 충돌방지 보조(BCA)*

  • 안전 하차 보조(SEA)

  • 고속도로 주행 보조(HDA)*

  • 후방 교차 충돌방지 보조(RCCA)*

(11)

후방 초음파센서

  • 주차 거리 경고(PDW)*

  • 주차 충돌방지 보조(PCA)*

  • 원격 스마트 주차 보조 2(RSPA2)*

주의
  • 인식 센서 및 주변부를 임의로 분리하거나 충격을 가하지 마십시오.

  • 인식 센서를 교체하거나 분리했다가 다시 장착할 때는 자사 직영 서비스센터나 서비스협력사에서 전방 충돌방지 보조 점검을 받으십시오.

  • 인식 센서 및 주변부에 충격이 가해지면 클러스터에 경고등 또는 경고문이 나타나지 않더라도 전방 충돌방지 보조가 정상적으로 작동하지 않을 수 있습니다. 자사 직영 서비스센터나 서비스협력사를 방문하여 점검을 받으십시오.

  • 전방 카메라 렌즈 앞유리에 액세서리, 선팅 필름, 스티커 등을 붙이지 마십시오.

  • 전방 카메라에 수분이 유입되지 않도록 주의하십시오.

  • 빛이 반사되는 물질(흰색 종이나 거울 등)을 인스트루먼트 패널 위에 놓지 마십시오.

  • 앞유리창 가까이 물건을 놓거나 구조물 등을 장착하지 마십시오. 공조 장치 작동 시 습기 및 성에 제거 성능이 떨어져 운전자 보조 시스템이 작동하지 않을 수 있습니다.

  • 번호판의 위치를 임의로 변경하거나 번호판 몰딩을 부착하지 마십시오. 전방 레이더 감지 및 제어 성능에 영향이 있을 수 있습니다.

  • 전방 레이더와 전방 레이더 커버를 깨끗하게 유지하십시오. 세차 시에는 전방 레이더 커버를 훼손하지 않도록 부드러운 천을 사용하십시오. 또한 전방 레이더에 고압으로 물을 분사하지 마십시오.

  • 전방 레이더 커버 및 후측방 레이더가 위치한 범퍼 순정 부품은 품질과 성능이 검증된 부품입니다.

    임의로 교체하거나 도장, 도색 처리하는 경우 기능이 정상 작동하지 않을 수 있습니다. 부품을 교체하거나 수정할 경우 반드시 품질과 성능이 검증된 제품을 사용하십시오.

  • 인식 센서 및 주변부에 임의로 액세서리, 몰딩, 스티커, 필름, 래핑 등을 붙이거나 범퍼를 도색하지 마십시오.

  • 범퍼를 교체하거나 후측방 레이더 센서 주변에 페인트 작업 또는 수리를 하면 전방 충돌방지 보조 성능이 저하될 수 있습니다.

  • 후측방 레이더 및 주변부를 임의로 분리하거나 충격을 가하지 마십시오.

  • 후측방 레이더 및 주변부에 충격이 가해지면 클러스터에 경고문이 표시되지 않더라도 후측방 충돌방지 보조가 정상적으로 작동하지 않을 수 있습니다. 자사 직영 서비스센터나 서비스협력사에서 점검을 받으십시오.

  • 후측방 레이더를 교체하거나 분리 후 다시 장착할 때는 자사 직영 서비스센터나 서비스협력사에서 점검을 받으십시오.

  • 후측방 레이더가 위치한 뒷범퍼 순정 부품은 품질과 성능이 검증된 부품입니다. 임의로 교체하거나 도장, 도색 처리하는 경우 후측방 충돌방지 보조가 정상 작동하지 않을 수 있습니다. 부품을 교체하거나 수정할 경우 반드시 품질과 성능이 검증된 제품을 사용하십시오.

  • 후측방 레이더 및 주변부에 임의로 래핑하거나, 액세서리, 몰딩, 스티커 등을 붙이지 마십시오.

  • 트레일러, 캐리어 및 기타 장비를 거치할 경우 성능이 저하되거나 후측방 충돌방지 보조가 작동하지 않을 수 있습니다.

  • 운전자 주의 경고의 성능을 최적의 상태로 유지할 수 있도록 전방 카메라 관리에 주의를 기울이십시오.
