A töltőkábelen lévő ikon ellenőrzése (Európa)
|
Járműtöltő BEMENET |
Töltőcsatlakozó KIMENET |
|---|---|
 N_QVe27_D03_001_E |

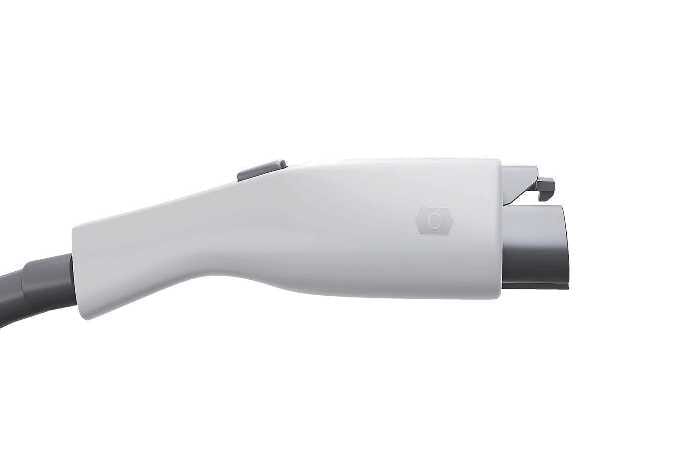

 N_QVe27_B03_009_E  < Példa az ikon elhelyezkedésére és alkalmazására > |
 N_QVe27_D03_002_E  N_QVe27_D03_003_E  N_QVe27_D03_006_E |
A váltóáramú töltőkre és lassú töltőkre (hordozható töltőkábelre) vonatkozó óvintézkedések (váltóáramú töltés)
-

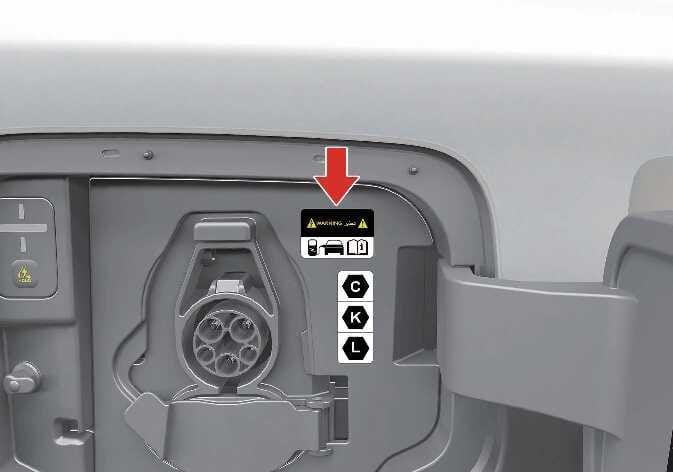

A töltőajtó kinyitását követően ellenőrizze a töltési ikont a figyelmeztető címke alján.
-
Ellenőrizze a töltőcsatlakozó ikonját a váltóáramú töltő és a lassú töltő kábelén.
-
A töltés ikon betűjének ellenőrzését követően lépjen a megfelelő töltési lépésre.
-
Meghibásodás, tűz, sérülés stb. kockázata a nem megfelelő szimbólummal rendelkező töltőcsatlakozó használata esetén.
: Az Ön régiójától függően előfordulhat, hogy ez a kábel nem tartozéka a járművének.
Az egyenáramú töltésre vonatkozó óvintézkedések (egyenáramú töltés)
-
A töltőajtó kinyitását követően ellenőrizze a töltési ikont a figyelmeztető címke alján.
-
Ellenőrizze a nagy sebességű töltőállomás töltőcsatlakozójának ikonját.
-
A töltés ikon betűjének ellenőrzését követően lépjen a megfelelő töltési lépésre.
-
Meghibásodás, tűz, sérülés stb. kockázata a nem megfelelő szimbólummal rendelkező töltőcsatlakozó használata esetén.
Elektromos töltőkábel (Európa)

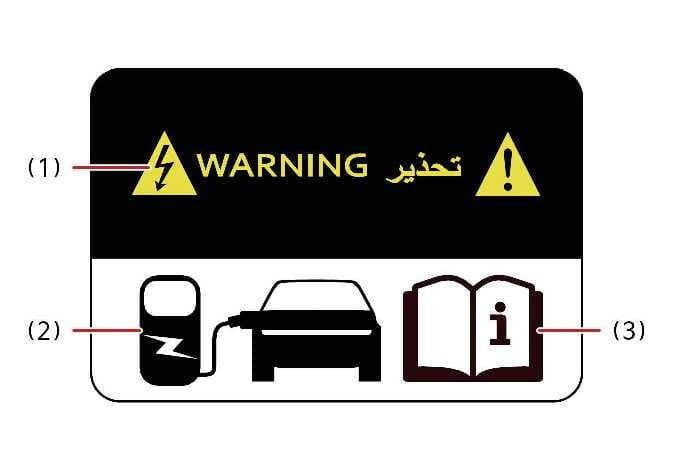

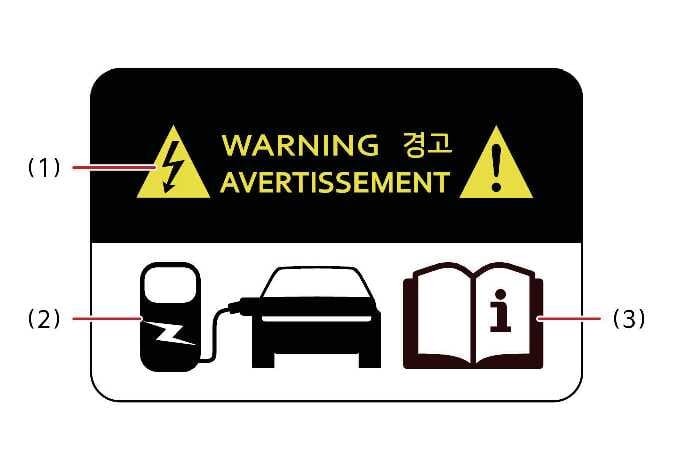

 N_QVe27_D03_004_E  N_QVe27_D03_005_E  N_QVe27_D03_007_E |

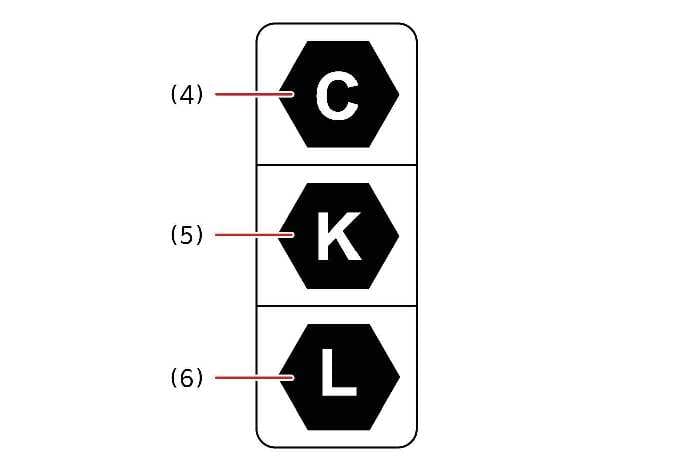

(4) – (6): A töltési típusok szimbólumai. A további részleteket lásd: A töltőkábelen lévő ikon ellenőrzése (Európa). |
Az elektromos töltési címke ikonjainak táblázata (Európa)
|
Tápellátás típusa |
Standard |
Konfiguráció |
Tartozék típusa |
Feszültség-tartomány |
Azonosító |
|---|---|---|---|---|---|
|
AC |
EN 62196-2 |
2. TÍPUS |
Jármű csatlakozója és a jármű bemenete |
≤ 480 V RMS |
|
|
Tápellátás típusa |
Standard |
Konfiguráció |
Tartozék típusa |
Feszültség-tartomány |
Azonosító |
|---|---|---|---|---|---|
|
DC |
EN 62196-3 |
FF |
Jármű csatlakozója és a jármű bemenete |
50 V – 500 V |
 |
|
200 V – 920 V |
 |
