Rad wechseln

  1. Parken Sie das Fahrzeug auf ebenem, festem Untergrund, betätigen Sie die Feststellbremse und schalten Sie den Motor aus.

  2. Schalten Sie die Warnblinkanlage ein.

  3. Nehmen Sie den Radmutternschlüssel, den Wagenheber, die Wagenheberkurbel und das Ersatzrad aus dem Fahrzeug.

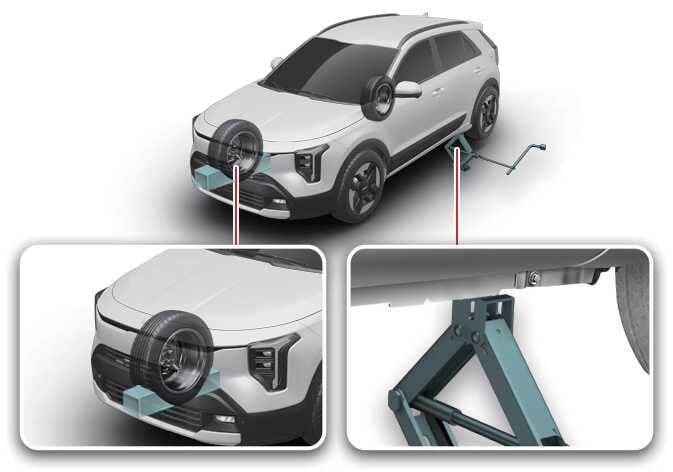

  4. Blockieren Sie beide Seiten des Rads diagonal gegenüber der Wagenheberposition.

    OSG2H116012L_2

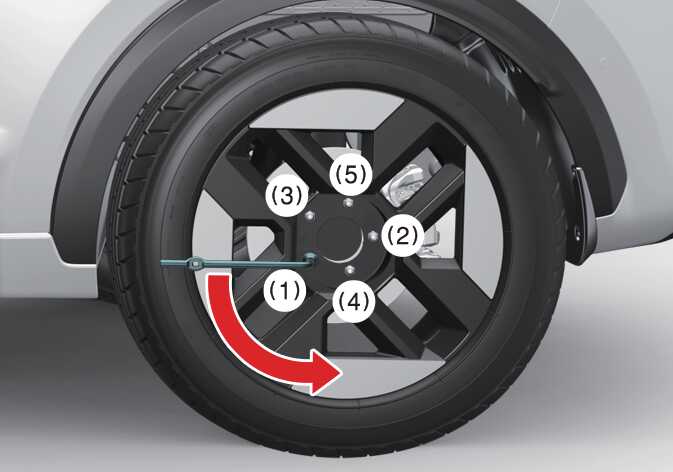

  5. Lösen Sie die Radmuttern jeweils eine Umdrehung gegen den Uhrzeigersinn, entfernen Sie jedoch erst, wenn der Reifen vom Boden abgehoben ist.

    OSG2H116015L

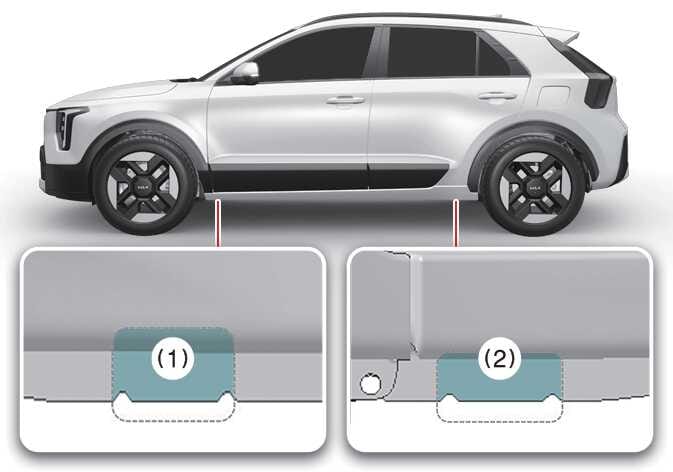

  6. Stellen Sie den Wagenheber unter den vorderen (1) oder hinteren (2) Wagenheberaufnahmepunkt neben dem zu wechselnden Rad. Stellen Sie den Wagenheber unter den entsprechenden Aufnahmepunkt am Fahrzeugrahmen. Die Aufnahmepunkte sind Metallplatten mit zwei Aussparungen und einem hervorstehenden zentralen Führungspunkt.

    OSG2H116013L_2

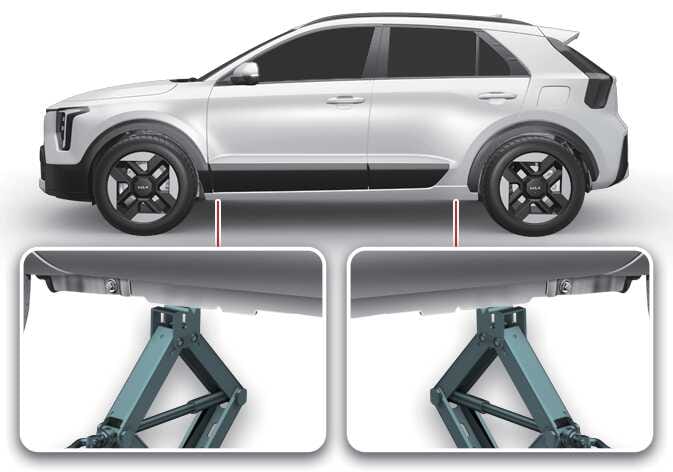

  7. Setzen Sie die Wagenheberkurbel in den Wagenheber ein und drehen Sie sie im Uhrzeigersinn, wobei das Fahrzeug angehoben wird, bis der Reifen etwas über dem Boden ist (etwa 30 mm (1,2 in.)). Vergewissern Sie sich vor dem Lösen der Radmuttern, dass das Fahrzeug stabil ist und sich nicht bewegen oder verrutschen kann.

    OSG2H116014L_2

  8. Lockern Sie die Radmuttern und entfernen Sie sie per Hand. Heben Sie das Rad von den Radbolzen und legen Sie es auf die Seite, damit es nicht wegrollen kann. Um das Rad auf die Radnabe zu setzen, nehmen Sie das Ersatzrad, richten Sie die Bohrungen mit den Radbolzen aus und schieben Sie das Rad in Position.

    Kippen Sie das Rad leicht und schieben Sie es zunächst auf den oberen Radbolzen. Rütteln Sie das Rad leicht hin und her, bis das Rad über die restlichen Radbolzen gleitet.

  9. Halten Sie das Rad auf den Radbolzen und ziehen Sie die Radmuttern zunächst handfest an. Rütteln Sie an dem Reifen, um sicherzustellen, dass er richtig sitzt, und ziehen Sie dann die Muttern so weit wie möglich von Hand an.

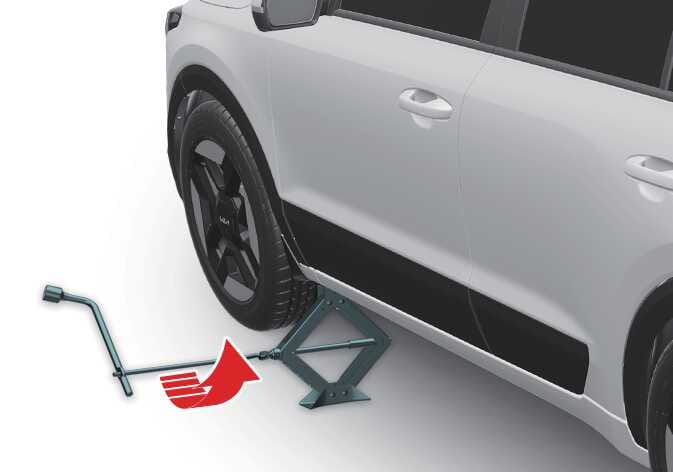

  10. Um das Fahrzeug wieder auf den Boden abzulassen, drehen Sie den Radmutternschlüssel im Uhrzeigersinn.

    OSG2H116016L

    Positionieren Sie den Schraubenschlüssel wie in der obigen Abbildung gezeigt und ziehen Sie die Radmuttern fest. Stellen Sie sicher, dass der Radmutternschlüssel bis zum Anschlag auf die Radmutter aufgeschoben ist. Stellen Sie sich nicht auf den Griff des Radmutternschlüssels und verwenden Sie kein Rohr, um den Radmutternschlüssel zu verlängern. Ziehen Sie nacheinander jede Radmutter an. Überprüfen Sie nochmals alle Radmuttern und vergewissern Sie sich, dass sie fest am Rad sitzen. Lassen Sie nach einem Radwechsel die Radmuttern so schnell wie möglich von einem Fachhändler mit dem richtigen Drehmoment festziehen. Kia empfiehlt den Besuch eines autorisierten Kia-Händlers oder Servicepartners.

WARNUNG

  • Um das Verletzungsrisiko zu reduzieren, verwenden Sie den mitgelieferten Wagenheber nur in der richtigen Wagenheberposition. Setzen Sie den Wagenheber niemals an einen anderen Teil des Fahrzeugs an.

  • Um zu verhindern, dass sich das Fahrzeug beim Anheben in Bewegung setzen kann, ziehen Sie die Feststellbremse kräftig an und blockieren Sie das dem zu wechselnden Rad diagonal gegenüberliegende Rad am Boden.

  • Blockieren Sie alle Räder des Fahrzeugs. Wenn Sie den Wagenheber benutzen, darf sich keine Person in dem Fahrzeug befinden.

  • Achten Sie beim Anbringen eines Rades darauf, dass Sie jegliche Korrosion, Schmutz und Fremdkörper entfernen, die auf den Montagekontaktflächen der Räder oder der Radnaben, Bremstrommel oder Bremsscheibe vorhanden sind, die die Räder berühren. Befestigen Sie alle Befestigungselemente, mit denen der Rotor an der Nabe befestigt ist, so, dass sie die Montagekontaktflächen am Rad nicht behindern. Wenn Räder ohne richtigen Kontakt der metallenen Montagekontaktflächen des Rads angebracht werden, kann dies dazu führen, dass sich die Radmuttern lösen und das Rad während der Fahrt abspringt. Verlust der Kontrolle über das Fahrzeug und damit einhergehende schwere oder tödliche Verletzungen könnten die Folge sein.

  • Achten Sie darauf, dass das Rad im montierten Zustand guten Kontakt mit der Radnabe hat. Wenn die Felge nicht vollständig an der Anlagefläche der Radnabe anliegt, können sich die Radmuttern und damit das Rad vom Fahrzeug lösen. Der Verlust eines Rades kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren.

  • Da ein Fahrzeug von einem Wagenheber abrutschen oder abrollen und Personen in der Nähe schwer oder tödlich verletzen kann, müssen Sie folgende Sicherheitshinweise beachten:

    • Bringen Sie niemals Körperteile unter ein Fahrzeug, das nur mit einem Wagenheber angehoben ist.

    • Versuchen Sie niemals einen Reifen auf einer Fahrspur zu wechseln. Bewegen Sie das Fahrzeug stets vollständig von einer Straße auf eine feste, ebene und vom Verkehr entfernte Fläche, bevor Sie sich daran machen, einen Reifen zu wechseln. Wenn Sie abseits der Straße keinen ebenen und festen Untergrund finden können, rufen Sie einen Pannendienst zu Hilfe.

    • Verwenden Sie unbedingt den mit Ihrem Fahrzeug mitgelieferten Wagenheber.

    • Achten Sie darauf, dass Sie für Ihr Fahrzeug die richtigen vorderen und hinteren Aufbockstellen verwenden. Verwenden Sie niemals die Stoßfänger oder einen anderen Teil des Fahrzeugs zum Aufbocken.

    • Starten Sie den Motor nicht und lassen Sie ihn nicht laufen, wenn das Fahrzeug mit einem Wagenheber angehoben ist.

    • Sorgen Sie dafür, dass sich keine Person in dem Fahrzeug befindet, wenn es mit einem Wagenheber angehoben wird.

    • Vergewissern Sie sich, dass Kinder sich während eines Radwechsels an einem sicheren Ort abseits der Straße und abseits des Fahrzeugs befinden, das mit dem Wagenheber angehoben wird.

Anzugsdrehmoment der Radmuttern

Felge aus Stahl oder Aluminiumlegierung: 11–13 kgf·m (79–94 lbf·ft)

Wenn Sie einen Reifendruckprüfer zur Hand haben, drehen Sie die Ventilkappe ab und prüfen Sie den Reifendruck. Wenn der Reifendruck geringer ist als der vorgeschriebene Wert, fahren Sie langsam zur nächsten Tankstelle/Werkstatt und korrigieren Sie den Reifendruck. Wenn der Luftdruck höher ist als der vorgeschriebene Wert, korrigieren Sie den Luftdruck, bis er wieder korrekt ist. Setzen Sie stets die Ventilkappe wieder auf, nachdem Sie den Reifendruck geprüft oder angepasst haben. Wenn die Kappe nicht wieder aufgesetzt wird, kann Luft aus dem Reifen austreten. Wenn eine Ventilkappe verloren gegangen ist, kaufen Sie eine neue und schrauben Sie diese so bald wie möglich auf.

Verstauen Sie nach dem Radwechsel den defekten Reifen an seiner Stelle und bringen Sie den Wagenheber und das Werkzeug wieder in die entsprechenden Staufächer.

Beachten Sie bitte, dass die meisten Radmuttern kein metrisches Gewinde haben. Stellen Sie unbedingt sicher, dass Radmuttern, die Sie als Zubehör erwerben, das richtige Gewinde haben und der Bauart der Original-Muttern entsprechen, bevor Sie diese Radmuttern anschrauben. Im Zweifelsfall lassen Sie Ihr Fahrzeug von einer Fachwerkstatt überprüfen. Kia empfiehlt den Besuch eines autorisierten Kia-Händlers oder Servicepartners.

WARNUNG

  • Wenn die Bolzen beschädigt sind, können sie möglicherweise die Räder nicht mehr an ihrem Platz halten. Räder könnten sich während der Fahrt lösen und zu einem Unfall mit schweren Verletzungen führen.

  • Verwenden Sie niemals Öl oder Fett auf Schrauben oder Muttern, da sich die Muttern lösen und das Rad abfallen könnte. Dies könnte zu einem Unfall führen.

HINWEIS

Wiederverwendung von Radmuttern

Achten Sie beim Ausbau eines Rades darauf, dass dieselben Radmuttern wieder aufgeschraubt werden, die vorher abgeschraubt wurden. Wenn Sie eine Mutter ersetzen müssen, vergewissern Sie sich, dass die Ersatzmutter ein metrisches Gewinde und dieselbe Fasenform wie die Originalmutter hat. Wenn Sie eine Mutter ohne metrisches Gewinde verwenden, wird das Rad nicht ausreichend sicher befestigt und der Radbolzen wird beschädigt (und der Radbolzen muss ersetzt werden).
