Beschreibung der Sicherungs- und Relaiskästen

Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inklusive ihrer Bezeichnungen und der zugehörigen Amperezahlen.

TIPP

Auch wenn die Beschreibungen der Sicherungskästen in dieser Anleitung zum Zeitpunkt des Drucks aktuell sind, treffen möglicherweise nicht alle Beschreibungen der Sicherungskästen auf Ihr Fahrzeug zu.

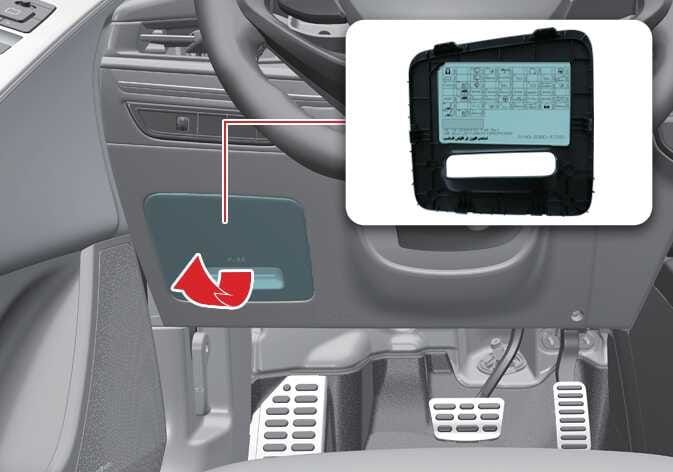

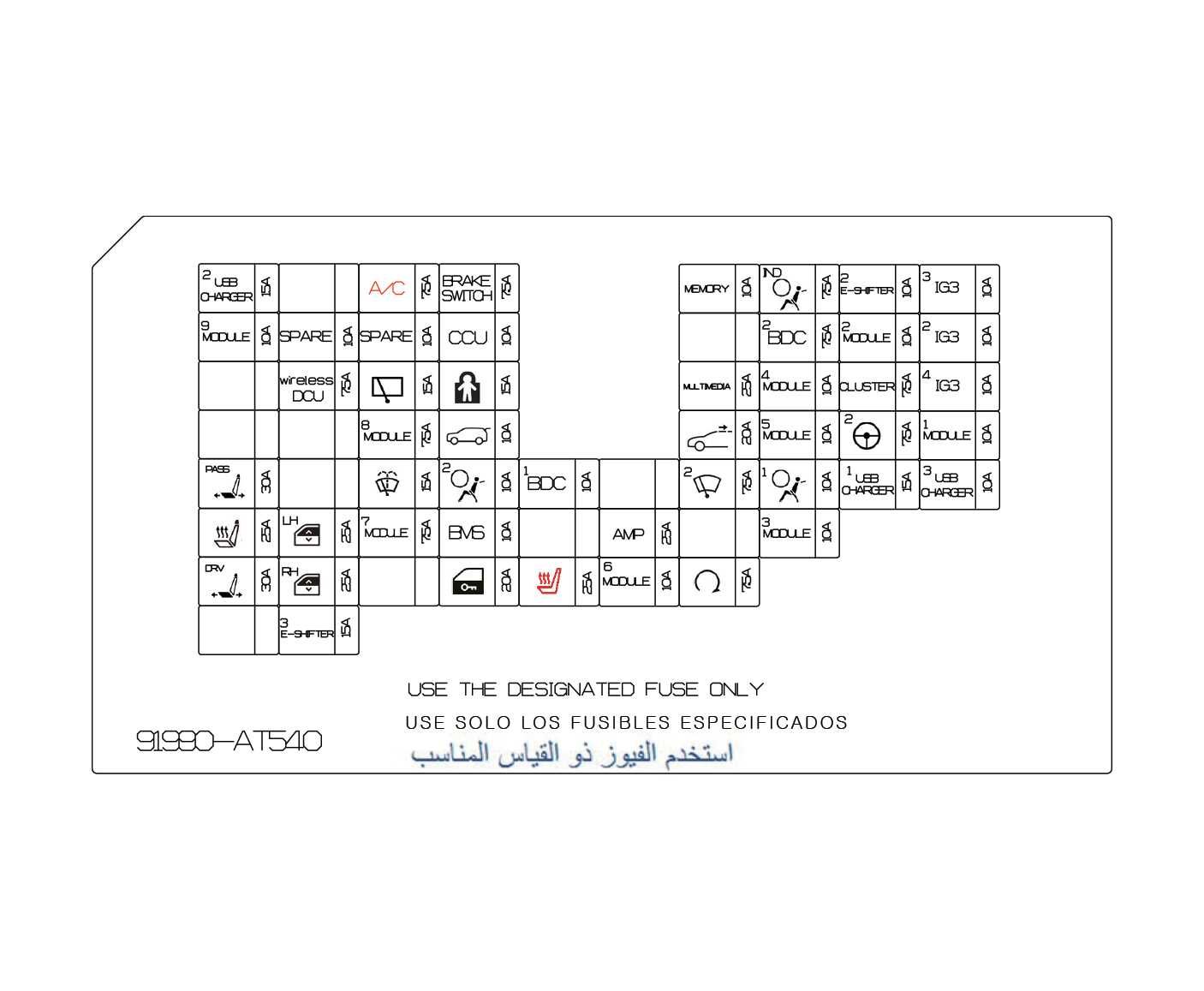

ICU-Verteilerblock

OSG2H126030L
OSG2H126010L

Bezeichnung der Sicherung

Nennleistung der Sicherung

Geschützter Stromkreis

SICHERUNGSNUMMER

USB CHARER2

15 A

USB_CHARGER_100W

FUSE01

RESERVE

　

-　

FUSE02

A/C

7,5 A

DATC (Duale automatische Temperaturregelung)

FUSE03

BRAKE SW

7,5 A

BDC-Bremspedalschalter

FUSE04

MEMORY

10 A

WPC (drahtloses Ladegerät) MOOD_LP_SAL MKBD (Multimedia-Tastatur) USB-Anschluss ETCS (elektronisches Mautsystem) HUD (Head-Up-Display) CLUSTER BLTN CAM UNIT (integrierte Kamera) DATC BDC (V_PAS_RPAS_POWER) Heck-Eckradar ADAS-Park-ECU (ECU für das Parkassistenzsystem der erweiterten Fahrerassistenz)

FUSE05

A/BAG IND

7,5 A

PAB IND (Beifahrer-Airbag-Kontrollleuchte)

FUSE06

E-SHIFTER2

10 A

VPC (Fahrzeugplattform-Steuergerät) SBW-Hebel (Shift-by-Wire-Hebel)

FUSE07

IG3 3

10 A

HEV-BMS-VPC

FUSE08

MODULE9

10 A

KEY INTER LOCK Gefahrenschalter Regensensor ICC-EINHEIT AAF ACTR UPR VESS-EINHEIT OBD (On-Board-Diagnose) Gebläsemotor-Relais-Spule AAF SNSR

FUSE09

SPARE

10 A

SPARE

FUSE10

SPARE

10 A

SPARE

FUSE11

CCU

10 A

CCU (Zentrale Kommunikationseinheit)

FUSE12

RESERVE

-　

-　

FUSE13

BDC2

7,5 A

BDC (Karosseriebereich-Steuermodul)

FUSE14

MODULE2

10 A

CCU (Kommunikationszentraleinheit) Schalter für die Bremsleuchten

FUSE15

IG3 2

10 A

-　

FUSE16

RESERVE

-　

-　

FUSE17

Wireless DCU

7,5 A

DCU (Datenkonnektivitätseinheit)

FUSE18

WIPER REAR

15 A

SCHEIBENWISCHER RR RLY PWR HECKWISCHER MTR

FUSE19

CHILD LOCK

15 A

Türverriegelungs-/Entriegelungsstelleinheit RL/RR

FUSE20

MULTIMEDIA

25 A

ccNC (angeschlossenes Fahrzeug-Navigations-Cockpit)

FUSE21

MODULE4

10 A

ccNC (vernetztes Navigations-Cockpit) WPC (drahtloses Ladegerät) BLTN_CAM_UNIT DCU DATC (Zweizonen-Klimaautomatik) C PAD SW ICC UNIT OHC LAMP ECM (Innenspiegel) Drv SEAT elektrische Sitzeinheit externer Verstärker HEAD_LAMP LH/RH

FUSE22

CLUSTER

7,5 A

CLUSTER HUD (Head-Up-Display)

FUSE23

IG3 4

10 A

CCU (Zentrale Kommunikationseinheit)

FUSE24

RESERVE

-　

-　

FUSE25

RESERVE

　

-　

FUSE26

MODULE8

7,5 A

WPC (Wireless Power Charger) Wechselstromsteckdose Wechselstromwandler P_LBM C_FAN_BLDC

FUSE27

TAILGATE OPEN

10 A

Stelleinheit Heckklappenverriegelung

FUSE28

SUNROOF

20 A

Schiebedachmotor

FUSE29

MODULE5

10 A

Fensterheberschalter DRV USB-LADEGERÄT

FUSE30

MDPS2

7,5 A

MDPS (motorgetriebene Servolenkung)

FUSE31

MODULE1

10 A

BDC (Body Domain Controller) USB-Ladegerät BLTN CAM UNIT DCU (Data Connectivity Unit) ccNC (Connected Car Navigation Cockpit) MKBD (Multimedia-Tastatur) CCU (Communication Central Unit) Steckdose Rly-Spule Externer Verstärker HEV BMS (Hybrid Battery Management System) ADAS Parkassistent ECU (Advanced Driver Assistance System Parkassistent ECU)

FUSE32

P/SEAT PASS

30 A

POWER SEAT PASS

FUSE33

RESERVE

-　

-　

FUSE34

WASHER

15 A

Multifunktionsschalter (Scheibenwaschanlagenmotor)

FUSE35

AIR BAG2

10 A

ISCM (Integriertes Sicherheitssteuergerät)

FUSE36

BDC1

10 A

BDC (Body-Domain-Controller) DRV/PASS NFC DRV/PASS HDL PIC UWB-Einheit (Ultrabreitband) Sportmodus-Schalter (DCT)

FUSE37

RESERVE

-　

-　

FUSE38

FRT WIPER 2

7,5 A

FRT SCHEIBENWISCHER MTR

FUSE39

AIR BAG1

10 A

ISCM (Integriertes Sicherheitssteuergerät)

FUSE40

USB CHARGER1

10 A

USB-LADEGERÄT – SITZ DRV USB-LADEGERÄT – SITZ PASS ICU_USB-LADEGERÄT 3 (SICHERUNG)

FUSE41

USB CHARGER3

10 A

ICU_USB CHARGER 3

FUSE42

S/HEATER DRV

25 A

SITZHEIZUNG DRV

FUSE43

P/WINDOW LH

25 A

Fensterheber-Sicherheits-ECU, DRV-Fensterhebermotor

FUSE44

MODULE7

7,5 A

BDC (Karosseriebereich-Steuermodul)

FUSE45

BMS

10 A

HEV-BMS (Hybrid-Batteriemanagementsystem)

FUSE46

RESERVE

-　

-　

FUSE47

AMP

25 A

Externer Verstärker

FUSE48

RESERVE

20 A

-　

FUSE49

MODULE3

10 A

Crash Pad Switch Frontansicht Kamera-Konsole LWR-Schalter ADAS-Park-ECU (Advanced Driver Assistance System Parking ECU) Heck- und Front-Eckradar ADAS-Fahr-ECU (Advanced Driver Assistance System Driving ECU) HECK-ECK-RADAR Frontradar

FUSE50

P/SEAT DRV

30 A

Fahrersitz elektrisch

FUSE51

P/WINDOW RH

25 A

Sicherheitseinheit für elektrische Fensterheber PASS Elektrischer Fensterhebermotor RR

FUSE52

RESERVE

　-

-　

FUSE53

DOOR LOCK

20 A

Türverriegelungs-/Entriegelungs-Stelleinheit

FUSE54

S/HEATER REAR

25 A

SITZHEIZUNG HINTEN

FUSE55

MODULE6

10 A

P_WDW_MAIN_SW OUT SIDE MIRROR MOTOR SEAT_EXTN_DRIV POWER TAIL GATE

FUSE56

START

7,5 A

BDC (Karosserie-Domain-Controller) VPC (Fahrzeug-Plattform-Controller)

FUSE57

RESERVE

-　

-

FUSE58

E-SHIFTER3

15 A

VPC (Fahrzeugplattform-Steuergerät) SBW-Hebel (Shift-by-Wire-Hebel)

FUSE59

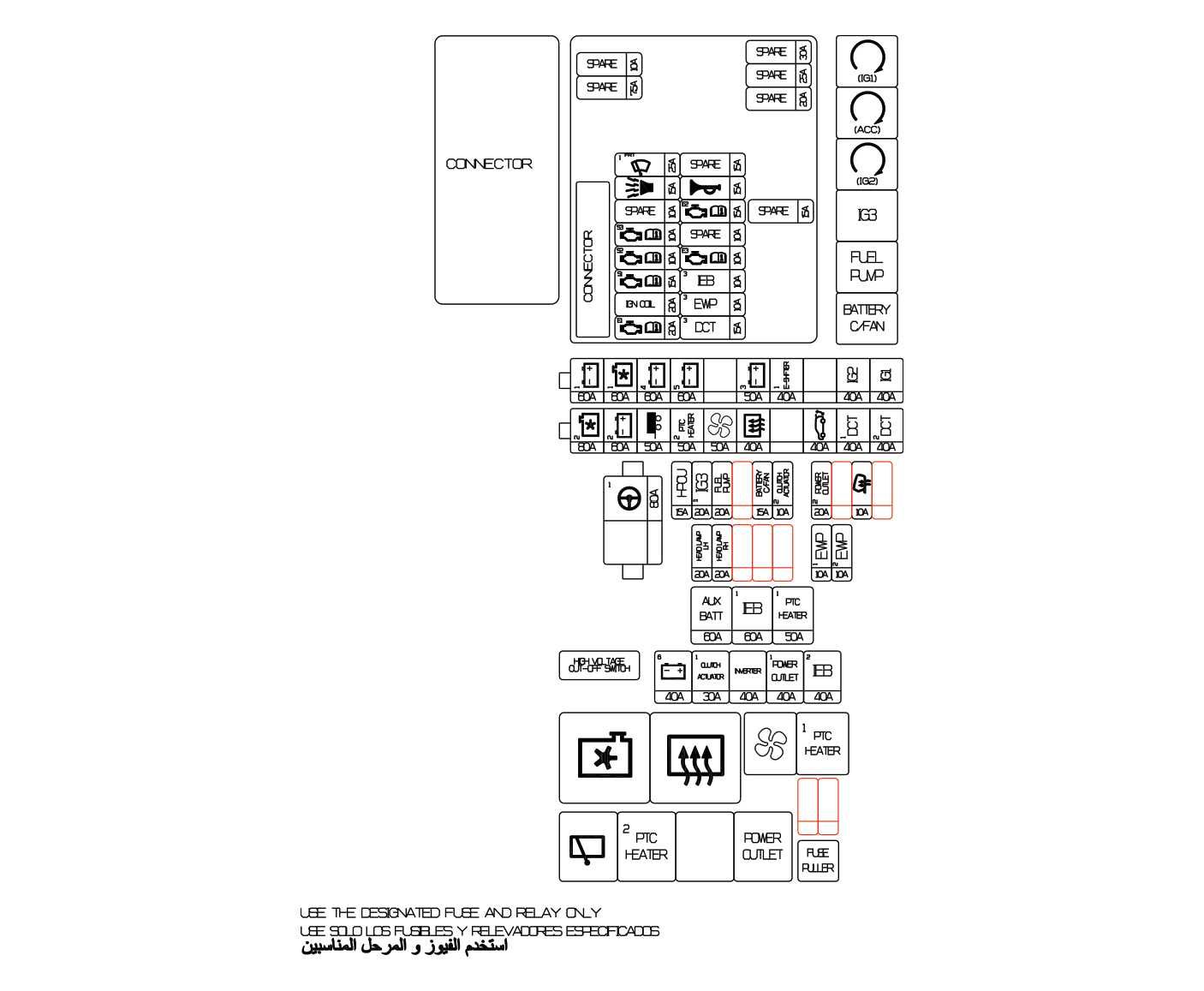

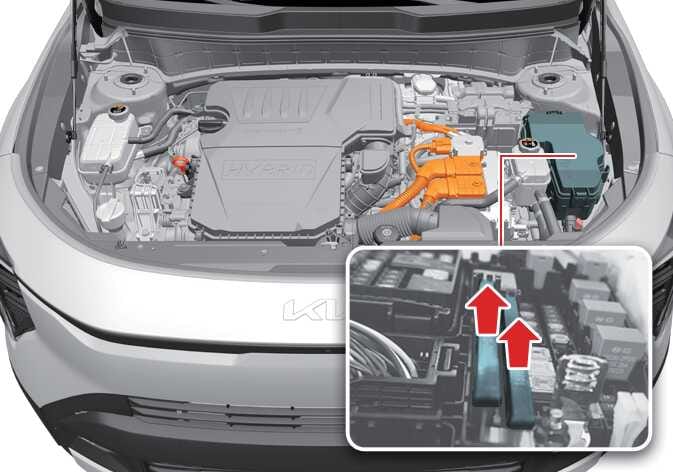

Klemmenblock Motorraum

OSG2H126031L
OSG2H126011L

Bezeichnung der Sicherung

Nennleistung der Sicherung

Geschützter Stromkreis

B+6

S/B M 40A

PDC B+6: IPS (40 A)

CLUTCH ACTUATOR1

S/B M 30A

Kupplungsbetätigungsvorrichtung 1

INVERTER

S/B M 40A

AC INVERTER

POWER OUTLET1

S/B M 40A

POWER OUTLET

IEB2

S/B M 40A

IEB_UNIT B+ (Integrierter elektrischer Booster)

POWER OUTLET2

MICRO 20A

STECKDOSE VORNE

HEATED MIRROR

MICRO 10A

Beheizbarer Außenspiegel DRV/PASS

BATTERY C/FAN

MICRO 15A

BMS (Batteriemanagementsystem) Kühllüfter (HEV)

CLUTCH ACTUATOR2

MICRO 10A

Kupplungsbetätigungsvorrichtung 2

AUX BATT

S/B ET 60A

PLBM_BATTERIE (Parkplatz-Lithium-Batterie-Modul)

IEB1

S/B LP 60A

IEB_UNIT B+ (Integrierter elektrischer Booster)

PTC HEATER1

S/B LP 50A

PTC1 (positiver Temperaturkoeffizient)

HEAD LAMP LH

MICRO 20A

HEAD LAMP LH

HEAD LAMP RH

MICRO 20A

HEAD LAMP RH

RESERVE

MICRO 30A

-　

RESERVE

MICRO 20A

-　

RESERVE

MICRO 20A

-　

MDPS1

MULTI 80A

MDPS (motorgetriebene Servolenkung)

B+1

MULTI 60A

PDC B+1: 60 A

COOLING FAN1

MULTI 60A

Kühlventilator 1

B+4

MULTI 60A

PDC B+4: IPS (60A)

B+5

MULTI 60A

PDC B+5: ER JB PCB Block

RESERVE

MULTI 60A

-　

B+3

MULTI 50A

PDC B+3: 50 A

E-SHIFTER1

MULTI 40A

VPC (Fahrzeug-Plattform-Controller)

RESERVE

MULTI 40A

-　

IG2

MULTI 40A

IG2

IG1

MULTI 40A

IG1

COOLING FAN2

MULTI 80A

Kühlventilator 2

B+2

MULTI 60A

PDC B+1: 60 A

TRAILER

MULTI 50A

ANHÄNGER

PTC HEATER2

MULTI 50A

PTC2 (positiver Temperaturkoeffizient)

BLOWER

MULTI 50A

Gebläsemotor

REAR HEATED

MULTI 40A

REAR HEATED

RESERVE

MULTI 40A

-　

POWER TAILGATE

MULTI 40A

POWER TAILGATE

DCT1

MULTI 40A

DCT1 (Doppelkupplungsgetriebe)

DCT2

MULTI 40A

DCT2 (Doppelkupplungsgetriebe)

HPCU

MICRO 15A

HPCU (Hybrid-Antriebssteuerungseinheit)

IG3 1

MICRO 20A

IG3 1

FUEL PUMP

MICRO 20A

FUEL PUMP

RESERVE

MICRO 20A

-　

EWP1

MICRO 10A

EWP1 (Elektrische Wasserpumpe)

EWP2

MICRO 10A

EWP2 (Elektrische Wasserpumpe)

RESERVE

MICRO 10A

-　

RESERVE

MICRO 10A

-　

RESERVE

MICRO 10A

-　

RESERVE

MICRO 10A

-　

IGN COIL

MICRO 20A

Zündspule

ECU1

MICRO 20A

ECU1

SENSOR1

MICRO 15A

O2_SNSR_UP_LIN_K_GDI, O2_SNSR_DN_LIN_K_GDI

SENSOR2

MICRO 10A

OCV_EX_K_GDI OCV_IN_K_GDI OLS V_OLD_PUMP PCSV_K_GDI C/FAN RLY COIL CCV ELCM

SENSOR3

MICRO 10A

Kühllüfter BLDC-Kraftstoffpumpe Rly-Spule

RESERVE

MICRO 10A

-　

RESERVE

MICRO 10A

-　

ECU2

MICRO 15A

ECU2

RESERVE

MICRO 15A

-　

WIPER FRT1

MICRO 25A

Scheibenwischer vorne 1

B/ALARM HORN

MICRO 15A

Einbruchalarm-Hupe

HORN

MICRO 15A

Dual HORN HI / Dual HORN HI

IEB3

MICRO 10A

IEB3 (Integrierter elektrischer Booster)

ECU3

MICRO 10A

ECU3

DCT3

MICRO 15A

DCT3 (Doppelkupplungsgetriebe)

EWP3

MICRO 10A

EWP3 (Elektrische Wasserpumpe)

SPARE

MICRO 7,5A

-　

SPARE

MICRO 10A

-　

SPARE

MICRO 15A

-　

SPARE

MICRO 20A

-　

SPARE

MICRO 25A

-　

SPARE

MICRO 30A

-　

Relais

Relaisbezeichnung

TYP

Beladen

G19_1_4

H/C MICRO 4P

POWER OUTLET

G6_6_1

H/C MICRO 4P

BATTERY C/FAN

G17_1_1

H/C MICRO 4P

BLOWER

G6_3_1

H/C MICRO 4P

PDM (IG2)

G6_2_1

H/C MICRO 4P

PDM (ACC)

G6_1_1

H/C MICRO 4P

PDM (IG1)

G16_1_1

3725 MINI 4P

COOLING FAN

G17_1_2

H/C MICRO 4P

PTC HEATER1

G19_1_2

H/C MICRO 4P

PTC HEATER2

G16_1_2

3725 MINI 4P

REAR HEATED

G6_4_1

H/C MICRO 4P

IG3

G6_5_1

H/C MICRO 4P

FUEL PUMP

G19_1_1

H/C MICRO 4P

WIPER RR

G19_1_3

H/C MICRO 4P

RESERVE

In der folgenden Tabelle finden Sie den Relaistyp.
