Ausrichtungspunkt

OSG2H126060L
OSG2H126061L
OSG2H126057L
OSG2H126058L

  1. Anzeige

Fahrzeugzustand

Scheinwerfer (LED-Typ)

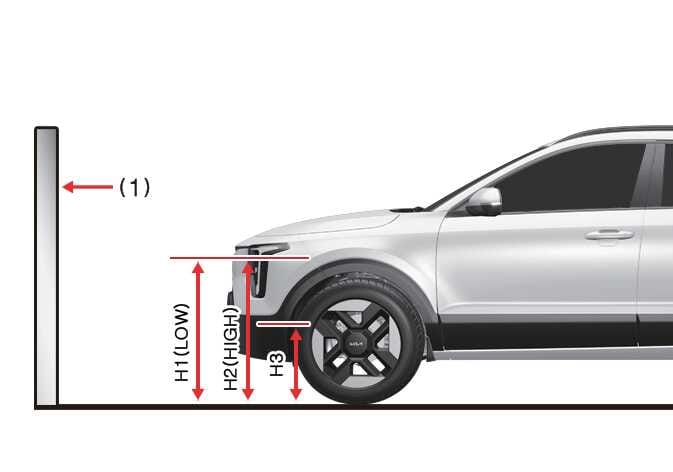

Höhe über Grund

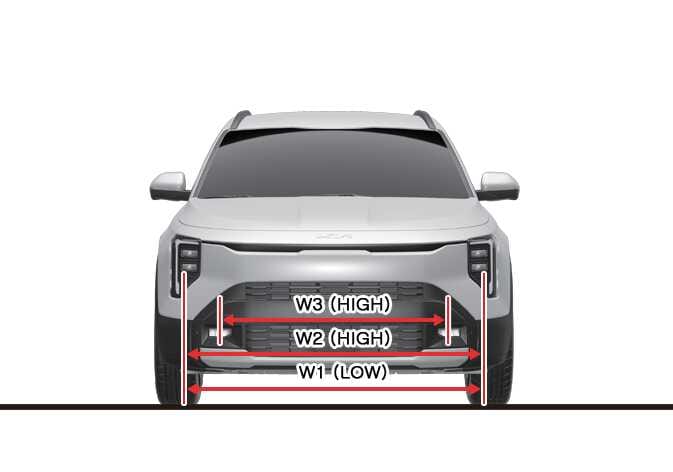

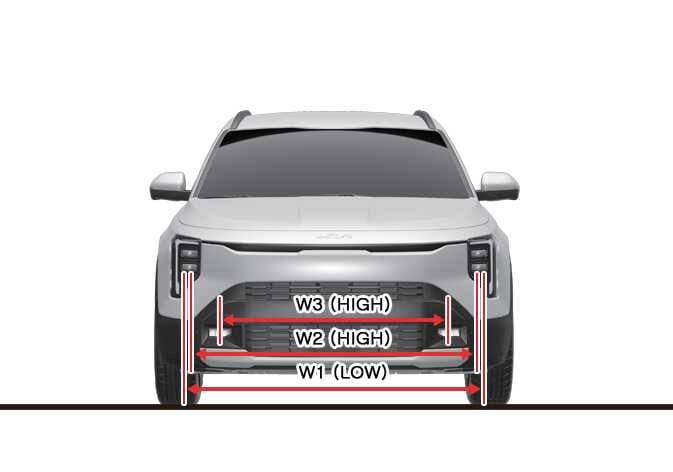

Entfernung zwischen Lampen

H1 (NIEDRIG)

H2 (HOCH)

H3

W1 (NIEDRIG)

W2 (HOCH)

W3 (HOCH)

Scheinwerfer – Typ A

Ohne Fahrer

[mm (Zoll)]

770

(30,3)

770

(30,3)

-

1.426

(57,6)

1.426

(57,6)

-

Mit Fahrer

[mm (Zoll)]

772

(30,4)

772

(30,4)

-

Scheinwerfer – Typ B

Ohne Fahrer

[mm (Zoll)]

764

(30,1)

695

(27,3)

384,0

(15,1)

1.421

(56,0)

1.423,2

(56,0)

1.411

(43,9)

Mit Fahrer

[mm (Zoll)]

766

(30,2)

697

(27,4)

384,2

(15,1)

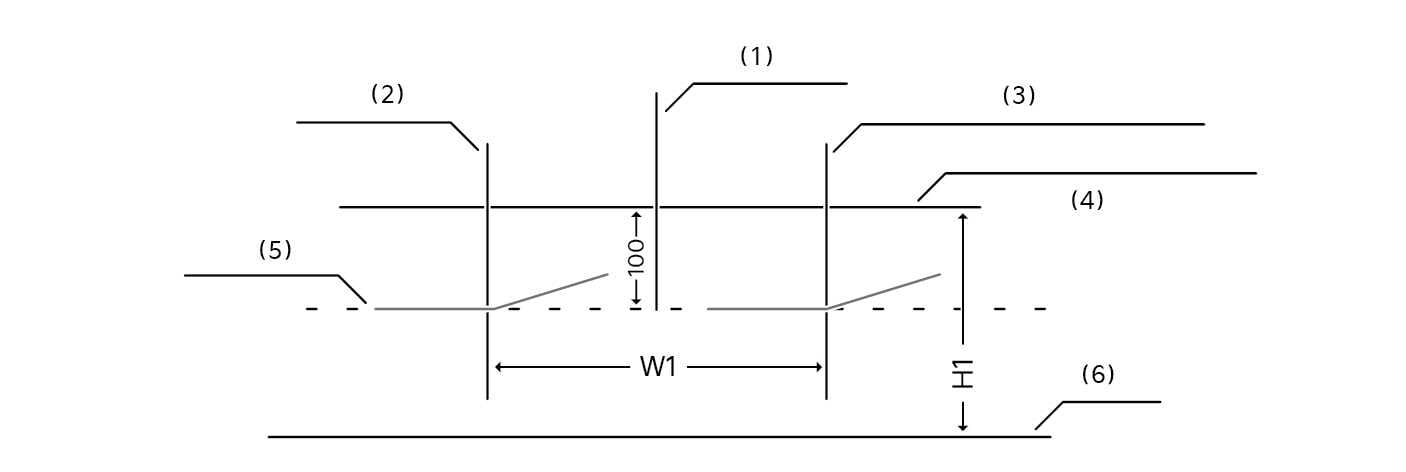

Abblendlicht (links)

Abbildung 1. Basierend auf einer Projektionsfläche im Abstand von 10 m
N_CT25G005_E

  1. Fahrzeugachse

  2. Fahrzeuglinie vom Mittelpunkt der linken Scheinwerferglühbirne

  3. Fahrzeuglinie vom Mittelpunkt der rechten Scheinwerferglühbirne

  4. Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

  5. Grenzlinie

  6. Boden

Betrieb

  1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

  2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

  3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

  4. Lösen Sie die Feststellbremse und bringen Sie den Gang auf N (Neutralstellung). Stellen Sie außerdem den Schalter der Leuchtweitenregulierung (ausstattungsabhängig) auf „0“.

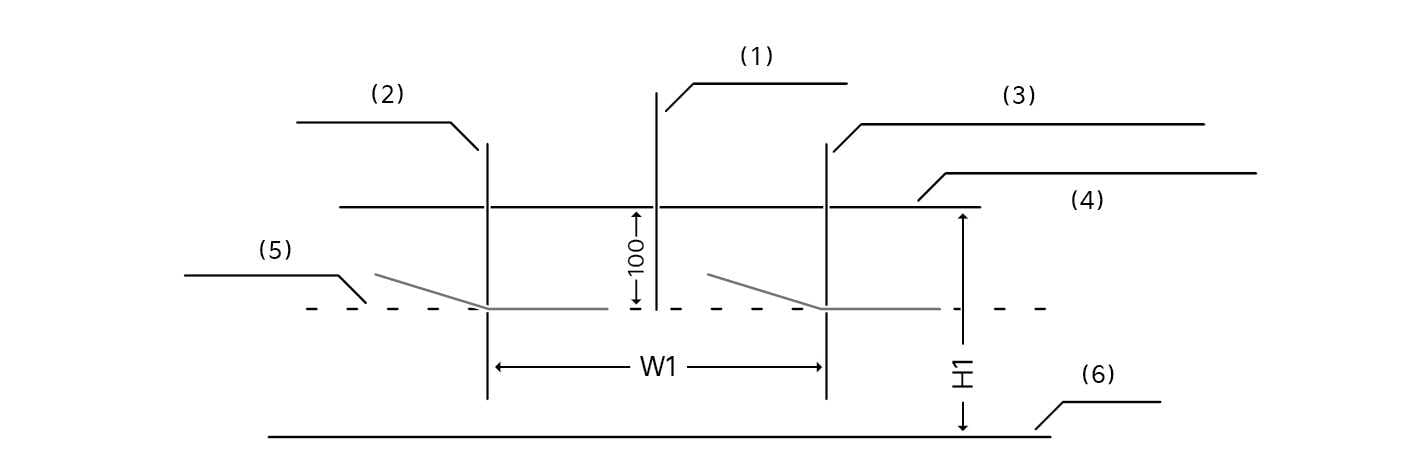

Abblendlicht (rechts)

Abbildung 2. Basierend auf einer Projektionsfläche im Abstand von 10 m
N_CT25G004_E

  1. Fahrzeugachse

  2. Fahrzeuglinie vom Mittelpunkt der linken Scheinwerferglühbirne

  3. Fahrzeuglinie vom Mittelpunkt der rechten Scheinwerferglühbirne

  4. Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

  5. Grenzlinie

  6. Boden

Betrieb

  1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

  2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

  3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

  4. Lösen Sie die Feststellbremse und bringen Sie den Gang auf N (Neutralstellung). Stellen Sie außerdem den Schalter der Leuchtweitenregulierung (ausstattungsabhängig) auf „0“.
