A váltóáramú töltőkre és lassú töltőkre (hordozható töltőkábelre) vonatkozó óvintézkedések (váltóáramú töltés)

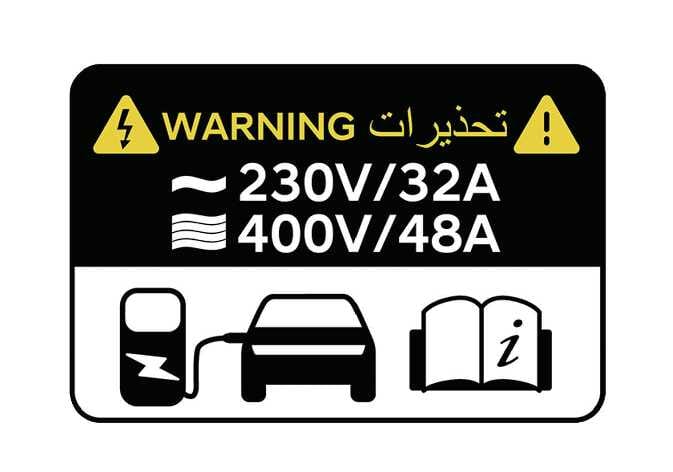

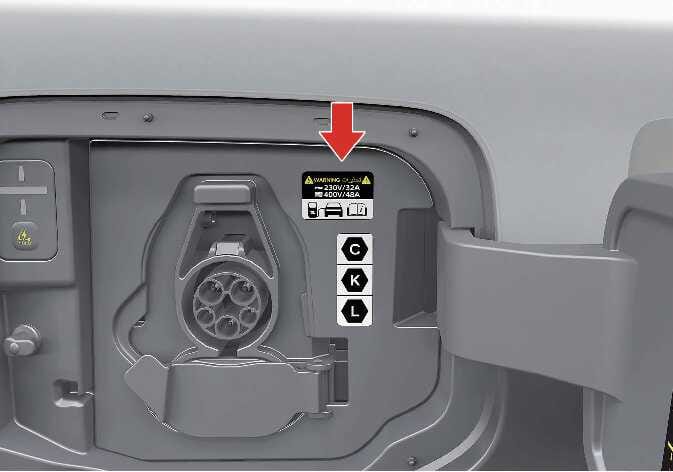

1. A töltőajtó kinyitását követően ellenőrizze a töltési ikont a figyelmeztető címke alján.

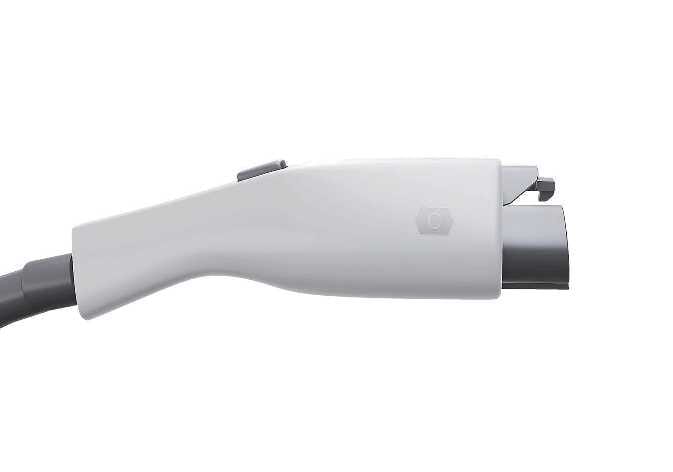

2. Ellenőrizze a töltőcsatlakozó ikonját a váltóáramú töltő és a lassú töltő kábelén.

3. A töltés ikon betűjének ellenőrzését követően lépjen a megfelelő töltési lépésre.

4. Meghibásodás, tűz, sérülés stb. kockázata a nem megfelelő szimbólummal rendelkező töltőcsatlakozó használata esetén.

: Az Ön régiójától függően előfordulhat, hogy ez a kábel nem tartozéka a járművének.

Az egyenáramú töltésre vonatkozó óvintézkedések (egyenáramú töltés)

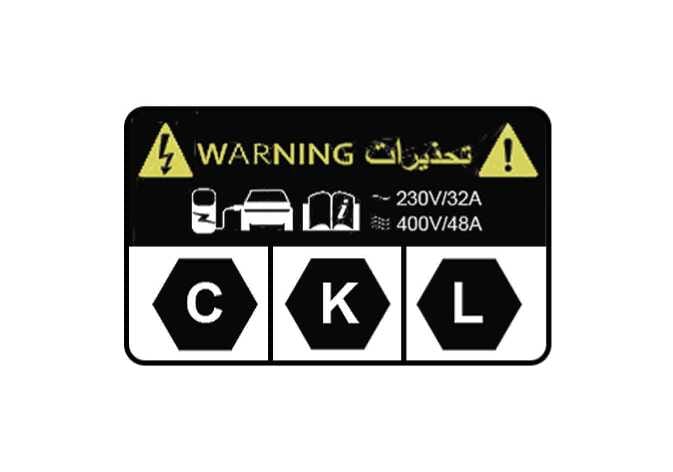

1. A töltőajtó kinyitását követően ellenőrizze a töltési ikont a figyelmeztető címke alján.

2. Ellenőrizze a nagy sebességű töltőállomás töltőcsatlakozójának ikonját.

3. A töltés ikon betűjének ellenőrzését követően lépjen a megfelelő töltési lépésre.

4. Meghibásodás, tűz, sérülés stb. kockázata a nem megfelelő szimbólummal rendelkező töltőcsatlakozó használata esetén.

Elektromos töltőkábel (Európa)

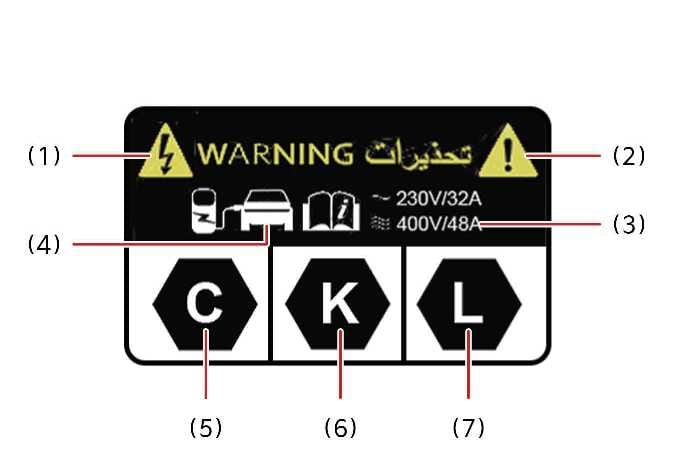

N_QVe27_B03_012_E N_QVe27_B03_018_E

Figyelmeztetés nagyfeszültségre A töltőcsatlakozó ikonja Töltési feszültség és áramerősség ( ): Egy fázisú váltóáram ( ): 3 fázisú váltóáram A további részleteket lásd: A töltőkábelen lévő ikon ellenőrzése (Európa). (5) – (7): A töltési típusok szimbólumai.

Az elektromos töltési címke ikonjainak táblázata (Európa)

Töltés váltóáramú és lassú töltővel*

: Az Ön régiójától függően előfordulhat, hogy ez a kábel nem tartozéka a járművének.

Tápellátás típusa	Standard	Konfiguráció	Tartozék típusa	Feszültség-tartomány	Azonosító
AC	EN 62196-2	2. TÍPUS	Jármű csatlakozója és a jármű bemenete	≤ 480 V RMS

Egyenáramú töltés

Tápellátás típusa	Standard	Konfiguráció	Tartozék típusa	Feszültség-tartomány	Azonosító
DC	EN 62196-3	FF	Jármű csatlakozója és a jármű bemenete	50 V – 500 V
				200 V – 920 V
