Komponenten und Funktionen des SRS-Rückhaltesystems

* Die Funktionen und Merkmale sind für die von Ihnen ausgewählten Optionen und Regionen möglicherweise nicht verfügbar.

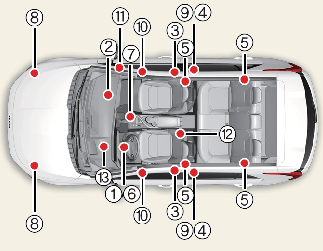

  1. Fahrer-Frontairbagmodul

  2. Beifahrer-Airbagmodul

  3. Seitenairbagmodule

  4. Kopfairbagmodule

  5. Gurtrollen-Gurtstraffer*

  6. Airbag-Warnleuchte/Beifahrer-Airbag ON/OFF-Menü

  7. SRS-Steuermodul (SRSCM)/Überschlagssensor

  8. Vordere Aufprallsensoren

  9. Seitliche Aufprallsensoren

  10. Seitliche Aufprallsensoren*

  11. Beifahrer-Frontairbag ON/OFF-Menü*

  12. Mittleres Fahrer-Seitenairbag-Modul*

  13. Knieairbag-Modul Fahrersitz

* ausstattungsabhängig

Betriebsbedingung(en)

  • Die EV-Taste befindet sich in Stellung ON.

    • Die Airbag-Warnleuchte muss etwa 6 Sekunden aufleuchten und dann wieder ausgehen.

WARNUNG

Die folgenden Zustände weisen auf eine Fehlfunktion des SRS hin. Lassen Sie die Anlage in diesem Fall von einer Fachwerkstatt überprüfen. Kia empfiehlt, sich an einen autorisierten Kia-Händler/Servicepartner zu wenden.

  • Die Warnleuchte leuchtet nach dem Einschalten des Fahrzeugs nicht kurz auf.

  • Die Warnleuchte leuchtet nach ca. 6 Sekunden dauerhaft weiter.

  • Die Warnleuchte leuchtet während der Fahrt auf.

  • Die Warnleuchte blinkt, wenn das Fahrzeug in der Stellung ON steht.

Fahrer-Frontairbag (1)
Fahrer-Frontairbag (2)
Fahrer-Frontairbag (3)
Beifahrer-Frontairbag

Die beiden Airbagmodule befinden sich in der Mitte des Lenkrads und im Armaturenbrett über dem Handschuhfach. Wenn das SRS-Steuergerät einen hinreichend schweren Aufprall an der Fahrzeugfront erkennt, löst es automatisch die Frontairbags aus.

Bei der Auslösung trennen sich Sollbruchnähte, die direkt in die Verkleidungen eingearbeitet sind, unter dem Druck der Airbagausdehnung. Die daraufhin entstehenden Öffnungen in den Abdeckungen erlauben die vollständige Ausdehnung der Airbags.

Ein vollständig aufgeblasener Airbag, in Verbindung mit einem einwandfrei angelegten Sicherheitsgurt, verlangsamt die Vorwärtsbewegung des Fahrers oder Beifahrers und reduziert das Risiko von Kopf- und Brustverletzungen.

Nach der vollständigen Ausdehnung lässt der Airbag seinen Druck sofort wieder ab und ermöglicht dem Fahrer freie Sicht nach vorn und die Möglichkeit, die Lenkung und andere Einrichtungen zu bedienen.

WARNUNG

  • Bauen oder platzieren Sie in einem Fahrzeug mit Beifahrerairbag auf der Beifahrerseite über dem Handschuhfach keine Zubehörteile (Getränkehalter, CD-Halter, Aufkleber usw.) auf das Armaturenbrett. Solche Gegenstände können bei einer Auslösung des Beifahrerairbags zu gefährlichen Projektilen werden und Verletzungen verursachen.

  • Wenn Sie einen Behälter mit flüssigem Lufterfrischer im Fahrzeug anbringen, platzieren Sie ihn nicht in der Nähe des Kombiinstruments und nicht auf der Armaturenbrettoberfläche.

    Diese Gegenstände können bei einer Auslösung des Beifahrerairbags zu gefährlichen Projektilen werden und Verletzungen verursachen.

  • Wenn das Airbag ausgelöst wird, kann erst ein lauter Knall zu hören sein und danach feiner Staub im Fahrzeug entstehen. Diese Begleiterscheinungen sind normal und nicht gefährlich – die Airbags sind in diesem feinen Pulver verpackt. Der Staub, der bei der Auslösung eines Airbags freigesetzt wird, kann bei einigen Personen Haut- oder Augenreizungen sowie asthmatische Reaktionen verursachen. Waschen Sie nach einem Unfall, bei dem Airbags ausgelöst wurden, alle exponierten Hautpartien mit kaltem Wasser und milder Seife.

  • Das SRS funktioniert nur, wenn sich die EV-Taste in der Position EIN befindet und innerhalb von etwa 3 Minuten, nachdem das Fahrzeug in der Position AUS ist. Wenn die SRS-Airbag-Warnleuchte nicht aufleuchtet oder nach dem Einschalten der EV-Taste auch nach ca. 6 Sekunden dauerhaft leuchtet oder während der Fahrt aufleuchtet, funktioniert das SRS-System nicht einwandfrei. Lassen Sie die Anlage in diesem Fall von einer Fachwerkstatt überprüfen. Kia empfiehlt, sich an einen autorisierten Kia-Händler/Servicepartner zu wenden.

  • Bringen Sie die EV-Taste in die Stellung OFF, bevor Sie eine Sicherung wechseln oder eine Batterieklemme lösen. Bauen Sie die zum Airbagsystem gehörende(n) Sicherung(en) bei eingeschalteter EV-Taste niemals aus und ersetzen Sie diese Sicherung(en) bei eingeschalteter EV-Taste nicht. Wenn dieser Warnhinweis nicht beachtet wird, führt dies dazu, dass die SRS-Airbag-Warnleuchte aufleuchtet.
