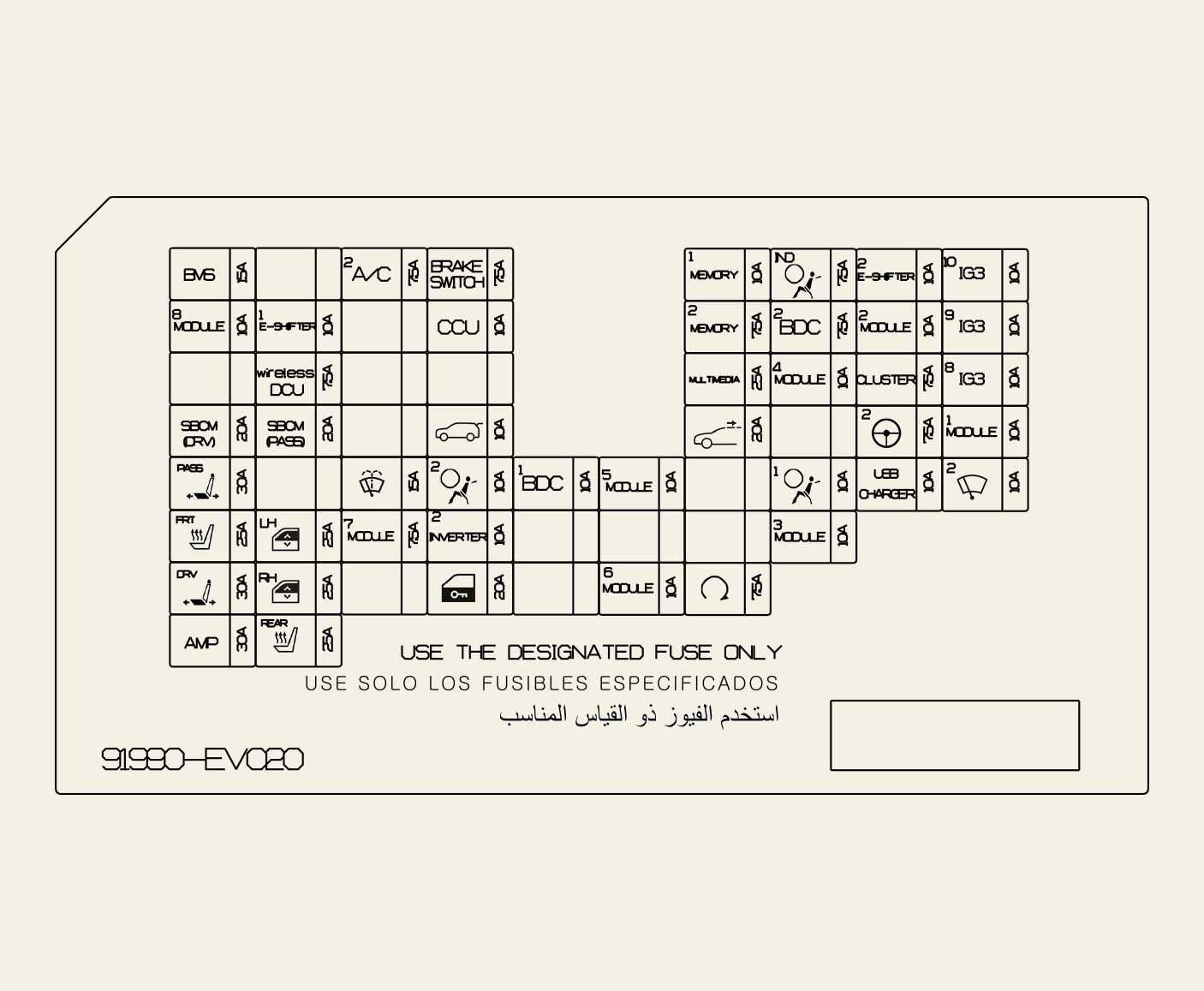

Label zekeringkast bestuurderszijde

Verbindingsblok PDC

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

STARTEN

7,5 A

VPC (Vehicle Platform Controller), BDC (Body Domain Controller)

USB CHARGER

10 A

Stoelverwarming en ventilatiesysteem (PASS), stoelverwarming en ventilatiesysteem (rijden), USB-lader

MODULE1

10 A

BDC (Body Domain Controller), DCU (Domain Control Unit), ingebouwde camera, CCNC, CCU (Central Communication Unit), ADP (Acoustic Design Processor speaker), ADAS-parkeren ECU, Harman AMP

AIR BAG1

10 A

ACU (Air Control Unit, luchtregelingssysteem), ODC (Occupant Detection System)

A/BAG IND

7,5 A

Controlelampje airbag bovenconsole

E-SHIFTER2

10 A

Shift-By-Wire-schakelaar

CLUSTER

7,5 A

Cluster, head up-display

BDC2

7,5 A

BDC (Body Domain Controller)

MDPS2

7,5 A

MDPS-eenheid (module elektrische stuurbekrachtiging)

MODULE2

10 A

CCU (Central Communication Unit), P/schakelaar ruitbediening, remlichtschakelaar

MODULE3

10 A

ADAS-rijden, frontzichtcamera, DCU (Domain Control Unit), ADAS-parkeren, Hoekradar, FCA

MODULE4

10 A

CCNC, ICC (In Cabin Camera), CPAD Switch, CDU (Climate Display Unit), ingebouwde camera, ECM-binnenspiegel

A/C2

7,5 A

DATC (Dual Automatic Temperature Control)

WASHER

15 A

Combischakelaar, borgring motor

MODULE7

7,5 A

BDC (Body Domain Controller)

IG3 8

10 A

CCU (Central Communication Unit)

IG3 9

10 A

CCNC, PTC-verwarmingssignaal, CDU (Climate Display Unit), DATC (Dual Automatic Temperature Control), Active Incar, PM-sensor, P/schakelaar ruitbediening RL en RR, V2L-signaal, DOOR-schakelaar

BMS

15 A

BMS (batterijbeheersysteem)

AMP

30 A

Harman AMP

P/SEAT Driving

30 A

Stoelverwarming en ventilatiesysteem (elektrisch verstelbare stoelen)

P/SEAT PASS

30 A

Stoelverwarming en ventilatiesysteem (elektrisch verstelbare stoelen)

S/HEATER RR

25 A

Stoelverwarming achter

S/HEATER FRT

25 A

Stoelverwarming voor

P/WINDOW LH

25 A

Elektrisch bedienbare ruit links

P/WINDOW RH

25 A

Elektrisch bedienbare ruit rechts

SBCM-rijden

20 A

SBCM (Side Body Control Module)

SBCM PASS

20 A

SBCM (Side Body Control Module)

draadloze DCU

7,5 A

DCU (Domain Control Unit)

E-SHIFTER1

10 A

Shift-By-Wire-schakelaar

MODULE8

10 A

ICC (In Cabin Camera), ADAS-rijden, regensensor, OBD

MULTIMEDIA

25 A

CCNC (Connected Car Navigation Cockpit)

MEMORY2

7,5 A

USB-jack, DATC (Dual Automatic Temperature Control), BDC (Body Domain Controller)

MEMORY1

10 A

Cluster, sfeerlamp, ingebouwde camera, head-up-display, ETCS (Electric Toll Collection System), ADP (Acoustic Design Processor speaker), ADAS-parkeren ECU, hoekradar, UWB (Ultra Wide Band)

CCU

10 A

CCU (Central Communication Unit)

BDC1

10 A

BDC (Body Domain Controller), UWB (Ultra Wide Band), O/S (Outside) hendel

BRAKE SWITCH

7,5 A

Remlichtschakelaar, BDC (Body Domain Controller)

DOOR LOCK

20 A

Relais en servo portiervergrendeling

TAILGATE OPEN

10 A

Servo achterklepvergrendeling

MODULE5

10 A

VESS (Virtual Engine Sound-systeem)

AIR BAG2

10 A

ACU (airbagmodule)

MODULE6

10 A

P/schakelaar ruitbediening, PTG (Power Tail Gate, elektrische achterklep), stoelverwarming en ventilatiesysteem

SCHUIF-/KANTELDAK

20 A

Schuif-/kanteldak

WIPER FRT2

7,5 A

Ruitenwissers voorzijde
