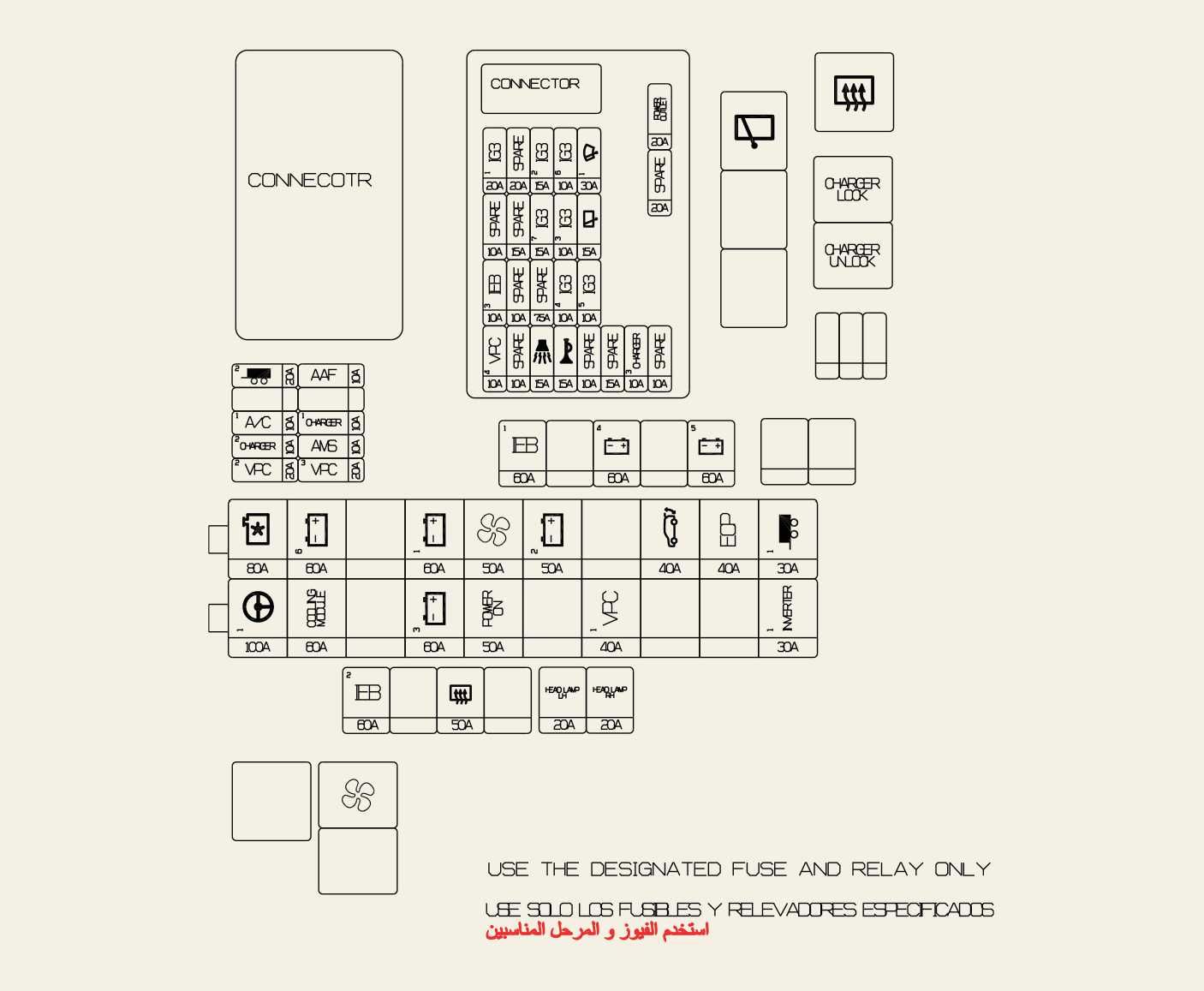

Zekeringkast motorruimte
OSV074059L

Circuit (P/R-verbindingsblok)

Naam zekering

Symbool

Stroomsterkte zekering

Beveiligd circuit

IEB1

60 A

IEB (Intergrated Electric Booster)

B+4

60 A

PDC B+4 (IPS13, MULTIMEDIA,MEMORY1, MEMORY2, CCU (Central Communication Unit), BDC (Body Domain Controller), BRAKE SWITCH, RESERVE, DOOR LOCK, FS20, TAILGATE OPEN)

B+5

60 A

PDC B+5 (RESERVE, MODULE5, AIR BAG2, INVERTER2 (EAWD), MODULE6, RESERVE, SCHUIF-/KANTELDAK, RESERVE)

MDPS1

100 A

MDPS-eenheid (module elektrische stuurbekrachtiging)

KOELMODULE

60 A

KOELMODULE

RESERVE

60 A

-

B+3

60 A

PDC B+3 (BMS, batterijbeheersysteem), Harman AMP, stoelverwarming en ventilatiesysteem (elektrisch verstelbare stoelen), stoelverwarming achter, stoelverwarming voor, RESERVE, elektrisch bedienbare ruit links, elektrisch bedienbare ruit rechts, SBCM (bedieningsmodule carrosserie zijkant) rijden, SBCM (bedieningsmodule carrosserie zijkant) passagier, draadloze DCU, E-SHIFTER1, RESERVE, MODULE8)

POWER ON

50 A

PDC POWER ON (AIR BAG1, A/BAG IND, E-SHIFTER2, CLUSTER, BDC2 (Body Domain Controller), MDPS2, MODULE2, MODULE3, MODULE4, RESERVE, IPS14, A/C2, RESERVE, WASHER, MODULE7, RESERVE)

INVERTER1

30 A

INVERTER

KOELVENTILATOR

80 A

Koelventilator

B+6

60 A

CCU (Central Communication Unit), P/WDW SW, V2L SIG, DOOR SW, VPC (Vehicle Platform Controller), ICCU (Intergrated Charging Control Unit)

B+1

60 A

PDC B+1 (IPS03, IPS07, IPS02, IPS06, IPS05, IPS01, IPS04)

BLOWER

50 A

Relais aanjager airconditioning

B+2

50 A

PDC B+2 (IPS09, IPS12, IPS11, IPS08, IPS10)

ELEKTRISCHE ACHTERKLEP

40 A

ELEKTRISCHE ACHTERKLEP

TRAILER1

30 A

TRAILER

TRAILER2

20 A

TRAILER

AAF

10 A

Actieve luchtklep

A/C1

10 A

DATC (Dual Automatic Temperature Control)

CHARGER1

10 A

CDM (Charge Door Module, laaddeurmodule)

CHARGER1

10 A

Relais vergrendelen, ontgrendelen lader

AMS

10 A

AMS (Alternater Management System)

VPC2

20 A

VPC (Vehicle Platform Controller)

VPC3

20 A

VPC (Vehicle Platform Controller)

KOPLAMP LINKS

20 A

KOPLAMP LINKS

KOPLAMP RECHTS

20 A

KOPLAMP RECHTS

IEB2

60 A

IEB (Intergrated Electric Booster)

ACHTERRUITVERWARMING

50 A

Achterruitverwarming

CHARGER3

10 A

VCMS (Vehicle Charging Management System), ICCU (Intergrated Charging Control Unit)

RESERVE

15 A

-

RESERVE

10 A

-

IG3 1

20 A

IG3 FUSE (IG3_8, IG3_9, IG3_10)

RESERVE

20 A

-

IG3 2

15 A

VPC (Vehicle Platform Controller)

IG3 3

10 A

ICCU (Integrated Charging Control Unit)

IG3 4

10 A

Elektrische compressor

IG3 5

10 A

BMS (batterijbeheersysteem)

IG3 6

10 A

Omvormer voorzijde

IG3 7

15 A

VCMS (Vehicle Chargeing Management System)

RESERVE

10 A

-

HORN

15 A

HORN Relay

CLAXON INBRAAKALARMSYSTEEM

15 A

Claxon inbraakalarmsysteem, LO_B/relais inbraakalarmsysteem

RESERVE

15 A

-

WIPER FRT1

30 A

Ruitenwissermotor, ruitenwisser laag relais voor

WIPER RR

15 A

Ruitenwissermotor achter

POWER OUTLET

20 A

Relais 12 V-aansluiting

RESERVE

20 A

-

IEB3

10 A

IEB (Intergrated Electric Booster)

RESERVE

10 A

-

RESERVE

15 A

-

RESERVE

7,5 A

-

RESERVE

10 A

-

RESERVE

10 A

-

VPC4

10 A

VPC (Vehicle Platform Controller)

PCB-blok

Naam zekering

Relais

Beveiligd circuit

Vergrendelingsrelais belastingsduur

5P

Belastingsduur

DOOR LOCK

5P

Servo portiervergrendeling

DOOR UNLOCK

5P

Servo portierontgrendeling

DEAD LOCK

5P

Servo dead lock

HOOFDRELAIS

6P

IG3 Relay

HORN

5P

HORN

CLAXON INBRAAKALARMSYSTEEM

5P

Claxon inbraakalarmsysteem

RUITENWISSER

6P

Relais ruitenwisserzekering

RUITENWISSER LAAG

5P

Ruitenwisserrelais lage snelheid

RUITENWISSER HOOG

5P

Ruitenwisserrelais hoge snelheid

POWER ON

6P

Voeding aan

ACC

6P

ACC

Relais

Zie de volgende tabel voor het relaistype.

Naam relais

Symbool

TYPE

ACHTERRUITVERWARMING

MINI

VERGRENDELING LADER

MICRO

ONTGRENDELING LADER

MINI

WIPER RR

MICRO

BLOWER

MICRO
