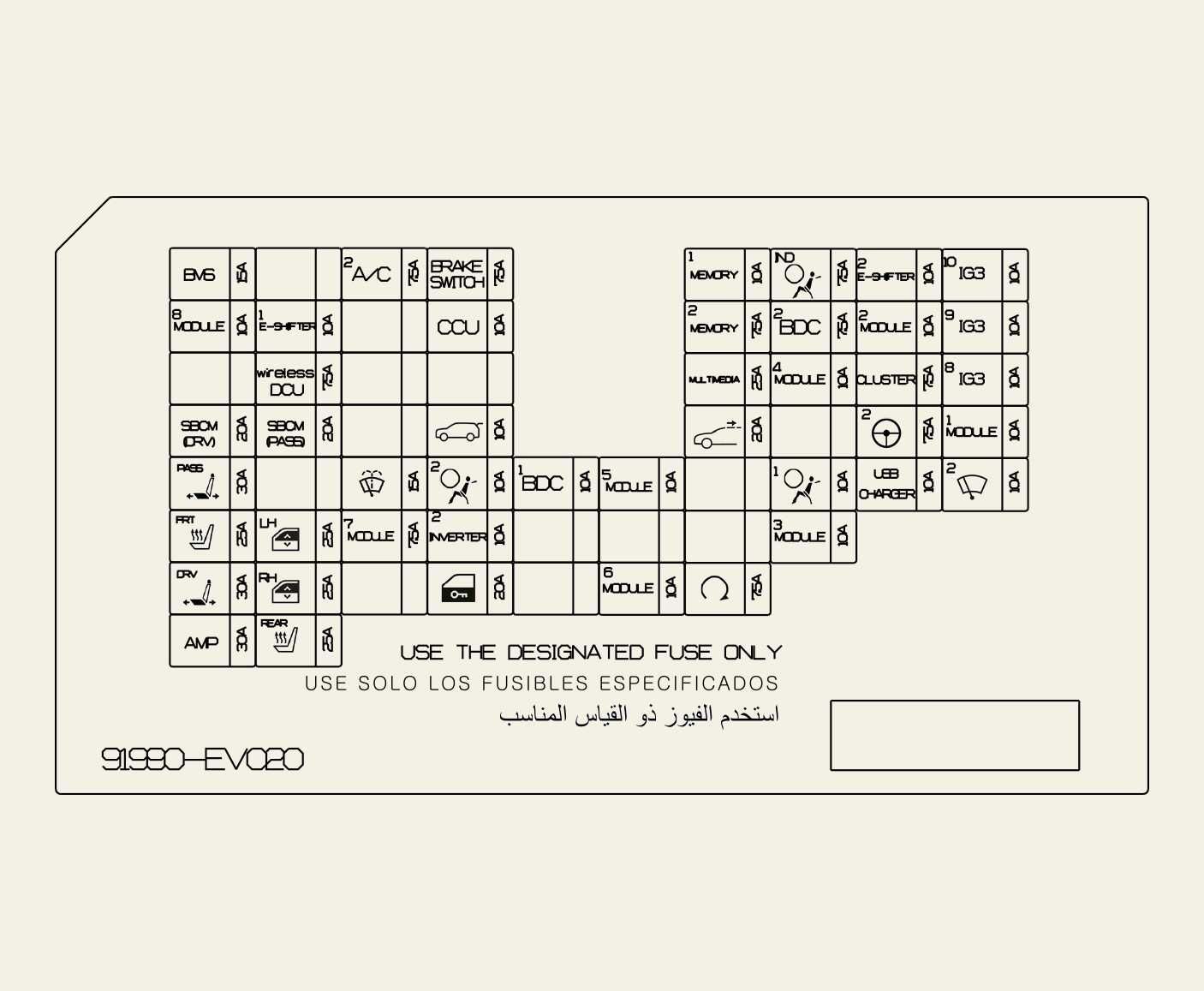

Étiquette du panneau de fusibles côté conducteur

Bloc de jonction PDC

Nom du fusible

Symbole

Calibre du fusible

Circuit protégé

START

7,5 A

VPC (contrôleur de la plateforme du véhicule), BDC (contrôleur du domaine de la carrosserie)

USB CHARGER

10 A

Unité de chauffage et de ventilation du siège (PASS), unité de chauffage et de ventilation du siège (conduite), chargeur USB

MODULE1

10 A

BDC (contrôleur du domaine de la carrosserie), DCU (unité de contrôle du domaine), caméra intégrée, CCNC, CCU (unité de communication centrale), ADP (haut-parleur du processeur de conception acoustique), unité de commande électronique ECU au stationnement du système avancé d’aide à la conduite ADAS, Harman AMP

AIR BAG1

10 A

ACU (unité de commande de l’air), ODS (système de détection d’occupant)

A/BAG IND

7,5 A

Lampe de la console au-dessus de la tête Airbag Ind

E-SHIFTER2

10 A

Changement de vitesse avec un levier à câble

CLUSTER

7,5 A

Combiné d’instruments, affichage tête haute

BDC2

7,5 A

BDC (Contrôleur de domaine de carrosserie)

MDPS2

7,5 A

Unité de direction assistée entraînée par un moteur (MDPS)

MODULE2

10 A

CCU (unité centrale de communication), P/commutateur de vitre électrique, commutateur de feu stop

MODULE3

10 A

Conduite ADAS, caméra de vue avant, DCU (Unité de contrôle du domaine), stationnement ADAS, radar d’angle, FCA

MODULE4

10 A

CCNC, ICC (caméra dans l’habitacle), commutateur CPAD, CDU (unité d’affichage de la climatisation), caméra intégrée, miroir intérieur ECM

A/C2

7,5 A

DATC (commande de la température automatique double)

WASHER

15 A

Commutateur multifonction, Moteur de lave-glace

MODULE7

7,5 A

BDC (Contrôleur de domaine de carrosserie)

IG3 8

10 A

CCU (Unité Centrale de Communication)

IG3 9

10 A

CCNC, signal du chauffage PTC, CDU (unité d’affichage de la climatisation), DATC (commande de la température automatique double), Incar actif, capteur PM, P/commutateur des vitres électriques RL&RR, signal V2L, commutateur de la PORTE

BMS

15 A

BMS (Système de gestion de batterie)

AMP

30 A

Harman AMP

P/SEAT Driving

30 A

Unité de chauffage et de ventilation (siège électrique)

P/SEAT PASS

30 A

Unité de chauffage et de ventilation (siège électrique)

S/HEATER RR

25 A

Siège chauffant arrière

S/HEATER FRT

25 A

Siège chauffant avant

P/WINDOW LH

25 A

Moteur de la vitre électrique gauche

P/WINDOW RH

25 A

Moteur de la vitre électrique droite

SBCM Driving

20 A

SBCM (module de commande de la carrosserie latérale)

SBCM PASS

20 A

SBCM (module de commande de la carrosserie latérale)

wireless DCU

7,5 A

DCU (unité de commande du domaine)

E-SHIFTER1

10 A

Changement de vitesse avec un levier à câble

MODULE8

10 A

ICC (caméra dans l’habitacle), conduite ADAS, capteur de pluie, OBD

MULTIMEDIA

25 A

CCNC (cockpit de navigation de voiture connectée)

MEMORY2

7,5 A

Prise jack USB, DATC (commande de la température automatique double), BDC (contrôleur du domaine de la carrosserie)

MEMORY1

10 A

Combiné d’instruments, lampe d’ambiance, caméra intégrée, affichage tête haute, ETCS (système de télépéage électrique), ADP (haut-parleur du processeur de conception acoustique), ECU de stationnement du système ADAS, radar d’angle, UWB (bande ultra large)

CCU

10 A

CCU (Unité Centrale de Communication)

BDC1

10 A

BDC (Contrôleur de domaine de carrosserie), UWB (Bande Ultra Large), Poignée extérieure

BRAKE SWITCH

7,5 A

Commutateur de feu stop, BDC (contrôleur du domaine de la carrosserie)

DOOR LOCK

20 A

Relais de verrouillage des portes, actionneur de déverrouillage des portes

TAILGATE OPEN

10 A

Actionneur du verrou du hayon

MODULE5

10 A

VESS (système de bruit virtuel du moteur)

AIR BAG2

10 A

ACU (unité de commande d’airbag)

MODULE6

10 A

P/commutateur des vitres électriques, PTG (hayon à commande électrique), unité de chauffage et de ventilation du siège

SUNROOF

20 A

Toit ouvrant

WIPER FRT2

7,5 A

Essuie-glace avant
