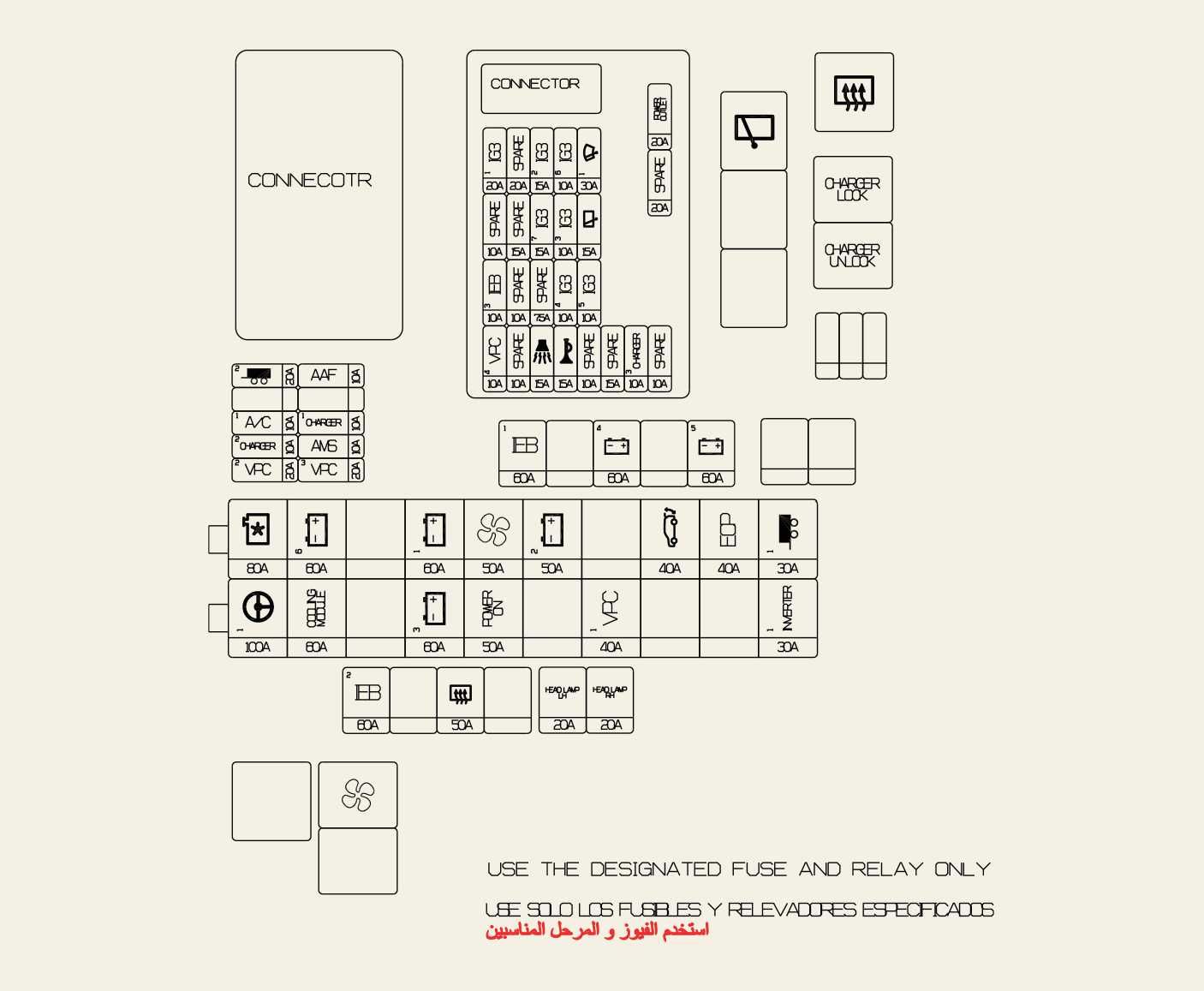

Panneau à fusibles du compartiment moteur
Circuit (bloc de jonction E/R)
|
Nom du fusible |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
IEB1 |
|
60 A |
IEB (booster électrique intégré) |
|
B+4 |
|
60 A |
PDC B+4 (IPS13,MULTIMEDIA,MEMORY1,MEMORY2,CCU(unité de communication centrale),BDC(contrôleur du domaine de la carrosserie),BRAKE SWITCH,RESERVE, DOOR LOCK,FS20, TAILGATE OPEN ) |
|
B+5 |
|
60 A |
PDC B+5 (RESERVE,MODULE5,AIR BAG2,INVERTER2(EAWD),MODULE6,RESERVE,SUNROOF,RESERVE) |
|
MDPS1 |
|
100 A |
Unité de direction assistée entraînée par un moteur (MDPS) |
|
COOLING MODULE |
|
60 A |
MODULE DE REFROIDISSEMENT |
|
SPARE |
|
60 A |
- |
|
B+3 |
|
60 A |
PDC B+3 (BMS (système de gestion de la batterie),Harman AMP,unité de chauffage et de ventilation du siège (siège électrique),chauffage du siège arrière,chauffage du siège avant,RÉSERVE,moteur de la vitre électrique gauche,moteur de la vitre électrique droite,conduite SBCM(module de contrôle de la carrosserie latérale),passager SBCM(module de contrôle de la carrosserie latérale),sans fil DCU,E-SHIFTER1,RÉSERVE,MODULE8) |
|
POWER ON |
|
50 A |
PDC POWER ON (AIR BAG1,A/BAG IND,E-SHIFTER2,CLUSTER,BDC2(contrôleur du domaine de la carrosserie),MDPS2,MODULE2,MODULE3,MODULE4,RÉSERVE,IPS14,A/C2,RÉSERVE,WASHER,MODULE7,RÉSERVE) |
|
INVERTER1 |
|
30 A |
INVERTER |
|
COOLING FAN |
|
80 A |
Ventilateur de refroidissement |
|
B+6 |
|
60 A |
CCU (unité de communication centrale), P/WDW SW, V2L SIG,DOOR SW,VPC (contrôleur de la plateforme du véhicule), ICCU (unité de commande de la charge intégrée) |
|
B+1 |
|
60 A |
PDC B+1 (IPS03,IPS07,IPS02,IPS06,IPS05,IPS01,IPS04) |
|
BLOWER |
|
50 A |
Relais du moteur du ventilateur de la climatisation |
|
B+2 |
|
50 A |
PDC B+2 (IPS09,IPS12,IPS11,IPS08,IPS10) |
|
POWER TAILGATE |
|
40 A |
POWER TAILGATE |
|
TRAILER1 |
|
30 A |
REMORQUE |
|
TRAILER2 |
|
20 A |
REMORQUE |
|
AAF |
|
10 A |
Volet d’air actif |
|
A/C1 |
|
10 A |
DATC (commande de la température automatique double) |
|
CHARGER1 |
|
10 A |
CDM (module de la trappe de charge) |
|
CHARGER1 |
|
10 A |
Relais de verrouillage/déverrouillage de la charge |
|
AMS |
|
10 A |
AMS (autre système de gestion) |
|
VPC2 |
|
20 A |
VPC (contrôleur de la plateforme du véhicule) |
|
VPC3 |
|
20 A |
VPC (contrôleur de la plateforme du véhicule) |
|
HEAD LAMP LH |
|
20 A |
PHARE GAUCHE |
|
HEAD LAMP RH |
|
20 A |
PHARE DROIT |
|
IEB2 |
|
60 A |
IEB (booster électrique intégré) |
|
REAR HEATED |
|
50 A |
Lunette arrière chauffante |
|
CHARGER3 |
|
10 A |
VCMS (système de gestion de la charge du véhicule), ICCU (unité de commande de la charge intégrée) |
|
SPARE |
|
15 A |
- |
|
SPARE |
|
10 A |
- |
|
IG3 1 |
|
20 A |
IG3 FUSIBLE (IG3_8, IG3_9, IG3_10) |
|
SPARE |
|
20 A |
- |
|
IG3 2 |
|
15 A |
VPC (contrôleur de la plateforme du véhicule) |
|
IG3 3 |
|
10 A |
ICCU (Unité de commande de la charge intégrée) |
|
IG3 4 |
|
10 A |
Compresseur électrique |
|
IG3 5 |
|
10 A |
BMS (Système de gestion de batterie) |
|
IG3 6 |
|
10 A |
Inverseur avant |
|
IG3 7 |
|
15 A |
VCMS (système de gestion de la charge du véhicule) |
|
SPARE |
|
10 A |
- |
|
HORN |
|
15 A |
HORN Relay |
|
B/ALARM HORN |
|
15 A |
B/Avertisseur sonore d’alarme antivol, LO_B/Relais d’Avertisseur sonore d’alarme antivol |
|
SPARE |
|
15 A |
- |
|
WIPER FRT1 |
|
30 A |
Moteur de l’essuie-glace, relais de l’essuie-glace avant inférieur |
|
WIPER RR |
|
15 A |
Moteur de l’essuie-glace arrière |
|
POWER OUTLET |
|
20 A |
Power Outlet Relay |
|
SPARE |
|
20 A |
- |
|
IEB3 |
|
10 A |
IEB (booster électrique intégré) |
|
SPARE |
|
10 A |
- |
|
SPARE |
|
15 A |
- |
|
SPARE |
|
7,5 A |
- |
|
SPARE |
|
10 A |
- |
|
SPARE |
|
10 A |
- |
|
VPC4 |
|
10 A |
VPC (contrôleur de la plateforme du véhicule) |
Bloc PCB
|
Nom du fusible |
Relais |
Circuit protégé |
|---|---|---|
|
Long Term Load Latch Relay |
5P |
Charge à long terme |
|
DOOR LOCK |
5P |
Actionneur du verrouillage des portes |
|
DOOR UNLOCK |
5P |
Actionneur du déverrouillage des portes |
|
DEAD LOCK |
5P |
Actionneur de la serrure d verrouillage |
|
MAIN RELAY |
6P |
IG3 Relay |
|
HORN |
5P |
HORN |
|
B/ALARM HORN |
5P |
B/Avertisseur sonore d’alarme antivol |
|
WIPER |
6P |
Relais de fusible de l’essuie-glace |
|
WIPER LO |
5P |
Relais de l’essuie-glace faible |
|
WIPER HI |
5P |
Relais de l’essuie-glace élevé |
|
POWER ON |
6P |
Sous tension |
|
ACC |
6P |
ACC |
Relais
|
Nom du relais |
Symbole |
TYPE |
|---|---|---|
|
REAR HEATED |
|
MINI |
|
CHARGER LOCK |
|
MICRO |
|
CHARGER UNLOCK |
|
MINI |
|
WIPER RR |
|
MICRO |
|
BLOWER |
|
MICRO |
