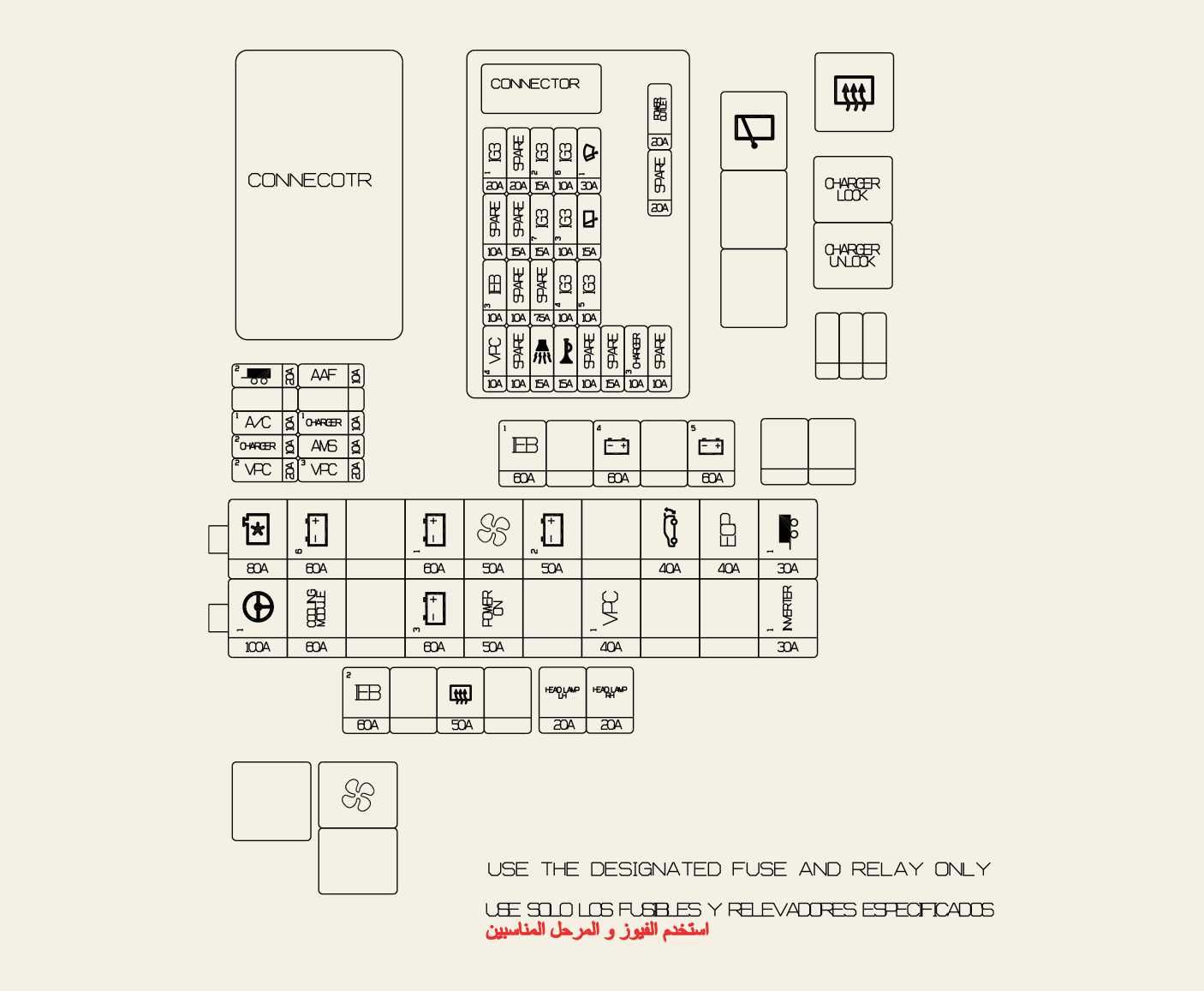

Motortéri biztosítéktábla
OSV074059L

Áramkör (P/R csatlakozódoboz)

Biztosíték neve

Szimbólum

Biztosíték értéke

Védett áramkör

IEB1

60 A

IEB (integrált elektromos booster)

B+4

60 A

PDC B+4 (IPS13,MULTIMEDIA,MEMORY1,MEMORY2,CCU (Central Communication Unit),BDC (Body Domain Controller),BRAKE SWITCH,RESERVE, DOOR LOCK,FS20, TAILGATE OPEN)

B+5

60 A

PDC B+5 (RESERVE,MODULE5,AIR BAG2,INVERTER2 (EAWD),MODULE6,RESERVE,SUNROOF,RESERVE)

MDPS1

100 A

MDPS(motorvezérlésű szervokormány) egység

COOLING MODULE

60 A

HŰTŐMODUL

SPARE

60 A

-

B+3

60 A

PDC B+3 (BMS (akkumulátorkezelő egység),Harman AMP, ülésfűtés és szellőztető egység (elektromos ülés),hátsó ülés melegítő,első ülés melegítő,TARTALÉK,Elektromos ablak motor LH,Elektromos ablak motor RH,SBCM (oldalsó karosszéria vezérlő modul) vezető,SBCM (oldalsó karosszéria vezérlő modul) utas,wireless,E-SHIFTER1,TARTALÉK,MODULE8)

POWER ON

50 A

PDC POWER ON (AIR BAG1,A/BAG IND,E-SHIFTER2,CLUSTER,BDC2 (törzs tartomány vezérlő),MDPS2,MODULE2,MODULE3,MODULE4,TARTALÉK,IPS14,A/C2,TARTALÉK,MOSÓ,MODULE7,TARTALÉK)

INVERTER1

30 A

INVERTER

COOLING FAN

80 A

Hűtőventilátor

B+6

60 A

CCU (Központi Kommunikációs Egység), P/WDW SW, V2L SIG,DOOR SW,VPC(Járműplatform-vezérlő), ICCU (integrált töltésvezérlő egység)

B+1

60 A

PDC B+1 (IPS03,IPS07,IPS02,IPS06,IPS05,IPS01,IPS04)

BLOWER

50 A

Klímaberendezés ventilátor relé

B+2

50 A

PDC B+2 (IPS09,IPS12,IPS11,IPS08,IPS10)

POWER TAILGATE

40 A

POWER CSOMAGTÉRAJTÓ

TRAILER1

30 A

UTÁNFUTÓ

TRAILER2

20 A

UTÁNFUTÓ

AAF

10 A

Aktív légterelő egység

A/C1

10 A

DATC (kettős automatikus hőmérséklet-szabályozás)

CHARGER1

10 A

CDM (töltőajtó modul)

CHARGER1

10 A

Töltő reteszelő és kioldó relé

AMS

10 A

AMS (alternátorkezelő rendszer)

VPC2

20 A

VPC(Járműplatform-vezérlő)

VPC3

20 A

VPC(Járműplatform-vezérlő)

HEAD LAMP LH

20 A

HEAD LAMP LH

HEAD LAMP RH

20 A

HEAD LAMP RH

IEB2

60 A

IEB (integrált elektromos booster)

REAR HEATED

50 A

Fűtött hátsó üveg

CHARGER3

10 A

VCMS (jármű töltéskezelő rendszere), ICCU (integrált töltésvezérlő egység)

SPARE

15 A

-

SPARE

10 A

-

IG3 1

20 A

IG3 FUSE (IG3_8, IG3_9, IG3_10)

SPARE

20 A

-

IG3 2

15 A

VPC(Járműplatform-vezérlő)

IG3 3

10 A

ICCU (integrált töltésvezérlő egység)

IG3 4

10 A

Elektromos kompresszor

IG3 5

10 A

BMS (akkumulátor-felügyeleti rendszer)

IG3 6

10 A

Első inverter

IG3 7

15 A

VCMS (jármű töltéskezelő rendszere)

SPARE

10 A

-

HORN

15 A

KÜRT relé

B/ALARM HORN

15 A

B/riasztó kürt, LO_B/riasztó kürt relé

SPARE

15 A

-

WIPER FRT1

30 A

Ablaktörlőmotor, ablaktörlő elülső alacsony relé

WIPER RR

15 A

Hátsó ablaktörlő motor

POWER OUTLET

20 A

Elektromos csatlakozóaljzat relé

SPARE

20 A

-

IEB3

10 A

IEB (integrált elektromos booster)

SPARE

10 A

-

SPARE

15 A

-

SPARE

7,5 A

-

SPARE

10 A

-

SPARE

10 A

-

VPC4

10 A

VPC(Járműplatform-vezérlő)

PCB blokk

Biztosíték neve

Relé

Védett áramkör

Long Term Load Latch Relay

5P

Hosszú távú terhelés

DOOR LOCK

5P

Ajtózár működtető

DOOR UNLOCK

5P

Ajtónyitás működtető

DEAD LOCK

5P

Holtzár működtető

MAIN RELAY

6P

IG3 Relé

HORN

5P

KÜRT

B/ALARM HORN

5P

B/Riasztó kürt

WIPER

6P

Ablaktörlő biztosíték relé

WIPER LO

5P

Ablaktörlő alacsony relé

WIPER HI

5P

Ablaktörlő magas relé

POWER ON

6P

Bekapcsolás

ACC

6P

ACC

Relé

A relétípushoz lásd a következő táblázatot.

Relé neve

Szimbólum

TÍPUS

REAR HEATED

MINI

CHARGER LOCK

MICRO

CHARGER UNLOCK

MINI

WIPER RR

MICRO

BLOWER

MICRO
