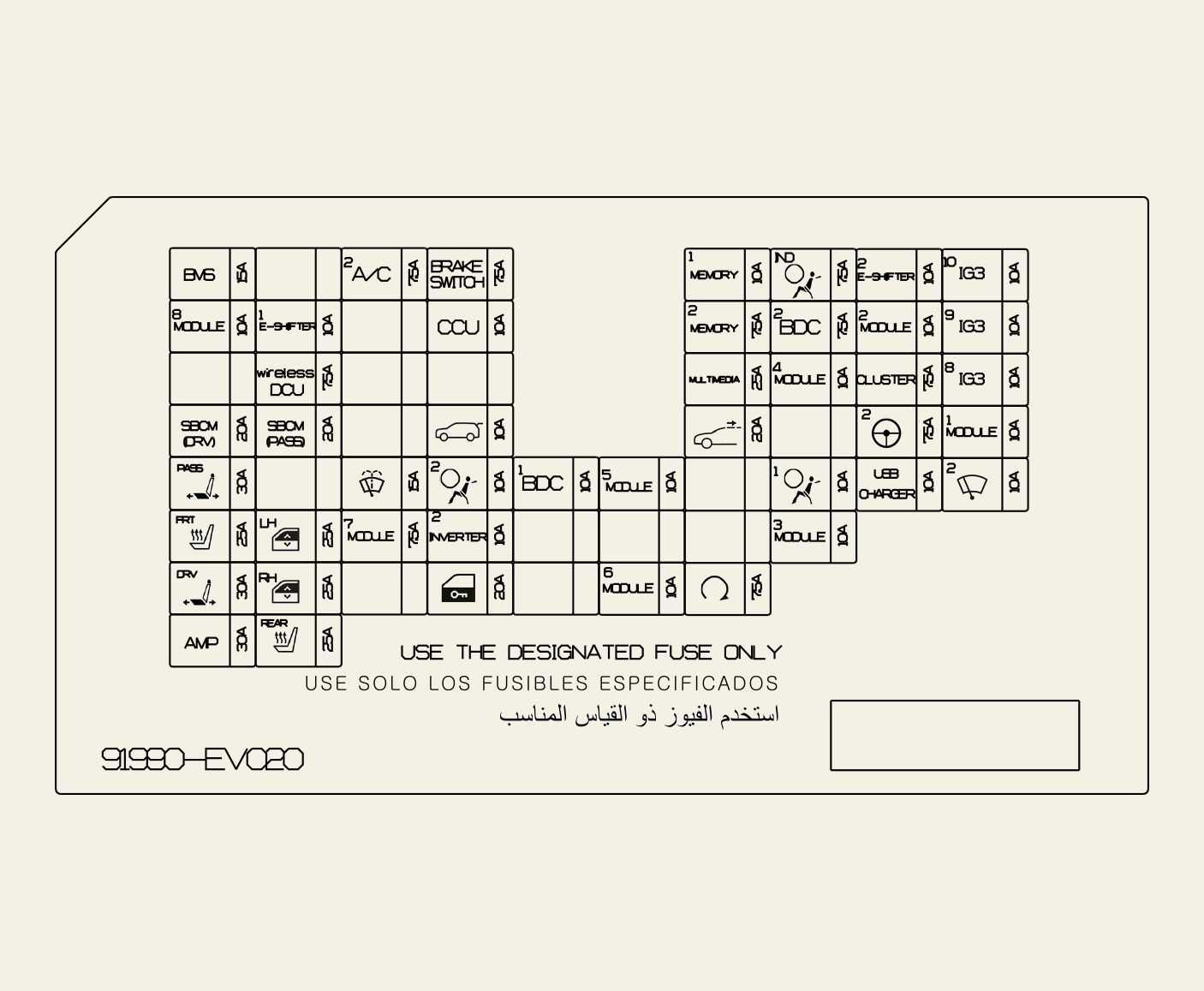

Etikett för förarsidans säkringsdosa

PDC-kopplingsdosa

Säkringsnamn

Symbol

Säkringens klassificering

Kretsskyddad

START

7,5 A

VPC(Vehicle Platform Controller, regulator för fordonsplattform), BDC (Body Domain Controller, regulator för karossdomän)

USB CHARGER

10A

Sätesvärmare och ventilationsenhet (PASS), sätesvärmare och ventilationsenhet (Körning), USB-laddare

MODULE1

10A

BDC (Body Domain Controller, regulator för karossdomän), DCU (Domain Control Unit, domänkontrollenhet), inbyggd kamera, CCNC, CCU (Central Communication Unit, central kommunikationsenhet), ADP (Acoustic Design Processor speaker, högtalare med akustisk designprocessor), ADAS Parking ECU (ADAS-motorstyrenhet för parkering), Harman AMP (förstärkare)

AIR BAG1

10A

ACU (Air Control Unit, luftkontrollenhet) , ODC (Occupant Detection System, system för avkänning av passagerare)

A/BAG IND

7,5 A

Konsollampa över huvudet som indikerar krockkudde

E-SHIFTER2

10A

Spak för halvautomatisk växellåda

CLUSTER

7,5 A

Instrumentpanel, HUD (Head Up Display)

BDC2

7,5 A

BDC (Regulator för karossdomän)

MDPS2

7,5 A

MDPS (motordriven servostyrning) enhet

MODULE2

10A

CCU (Central Communication Unit, central kommunikationsenhet), elfönsterhissknapp, stopplampknapp

MODULE3

10A

ADAS-körning, kamera för frontvy, DCU (Domain Control Unit, domänkontrollenhet), ADAS Parking, Corner Radar (hörnradar), FCA

MODULE4

10A

CCNC, ICC (In Cabin Camera, kamera i hytt), CPAD-brytare, CDU (Climate Display Unit, klimatdisplayenhet), inbyggd kamera, ECM för innerspegel

A/C2

7,5 A

DATC (Dual Automatic Temperature Control, dubbel automatisk temperaturkontroll)

WASHER

15A

Flerfunktionsreglage, spolarmotor

MODULE7

7,5 A

BDC (Regulator för karossdomän)

IG3 8

10A

CCU (Central Communication Unit, central kommunikationsenhet)

IG3 9

10A

CCNC, PTC-kupévärmarsignal, CDU (Climate Display Unit, klimatdisplayenhet), DATC (Dual Automatic Temperature Control, dubbel automatisk temperaturkontroll), Active Incar, PM Sensor, elfönsterhissknapp bak vänster och höger, V2L-signal, DOOR Switch (dörrbrytare)

BMS

15A

BMS (Batterihanteringssystem)

AMP

30A

Harman AMP (förstärkare)

P/SEAT Driving

30A

Sätesvärmare och ventilationsenhet (elmanövrerat säte)

P/SEAT PASS

30A

Sätesvärmare och ventilationsenhet (elmanövrerat säte)

S/HEATER RR

25A

Baksätesvärmare

S/HEATER FRT

25A

Framsätesvärmare

P/WINDOW LH

25A

Elmanövrerade fönsterhissar vänster

P/WINDOW RH

25A

Elmanövrerade fönsterhissar höger

SBCM Driving

20A

SBCM (Side Body Control Module, styrmodul för passagerarsidans karosszon)

SBCM PASS

20A

SBCM (Side Body Control Module, styrmodul för passagerarsidans karosszon)

wireless DCU

7,5 A

DCU (Domain Control Unit, domänkontrollenhet)

E-SHIFTER1

10A

Spak för halvautomatisk växellåda

MODULE8

10A

ICC (In Cabin Camera, kamera i hytt), ADAS-körning, regnsensor, OBD

MULTIMEDIA

25A

CCNC (ansluten bilnavigeringskupé)

MEMORY2

7,5 A

USB-uttag, DATC (Dual Automatic Temperature Control, dubbel automatisk temperaturkontroll), BDC (Body Domain Controller, regulator för karossdomän)

MEMORY1

10A

Panel, stämningslampa, inbyggd kamera, Head Up Display, ETCS (Elektroniskt vägtullsystem), ADP (Acoustic Design Processor, akustisk designprocessor), motorkontrollenhet för ADAS Parking, hörnradar, UWB (Ultra Wide Band, ultra-bredband)

CCU

10A

CCU (Central Communication Unit, central kommunikationsenhet)

BDC1

10A

BDC (Body Domain Controller, regulator för karossdomän), UWB (Ultra-bredband), O/S (OutSide, utsides) handtag

BRAKE SWITCH

7,5 A

Bromsljuskontakt, BDC (Body Domain Controller, regulator för karossdomän)

DOOR LOCK

20A

Dörrlåsrelä, dörrlåsstyrenhet

TAILGATE OPEN

10A

Styrenhet för bakluckespärr

MODULE5

10A

VESS (Virtual Engine Sound System, virtuellt motorljudsystem)

AIR BAG2

10A

ACU (Airbag Control Unit)

MODULE6

10A

elfönsterhissknapp, PTG (Power Tail Gate, elmanövrerad baklucka), sätesvärmare och ventilationsenhet

SUNROOF

20A

Soltak

WIPER FRT2

7,5 A

Främre torkarblad
