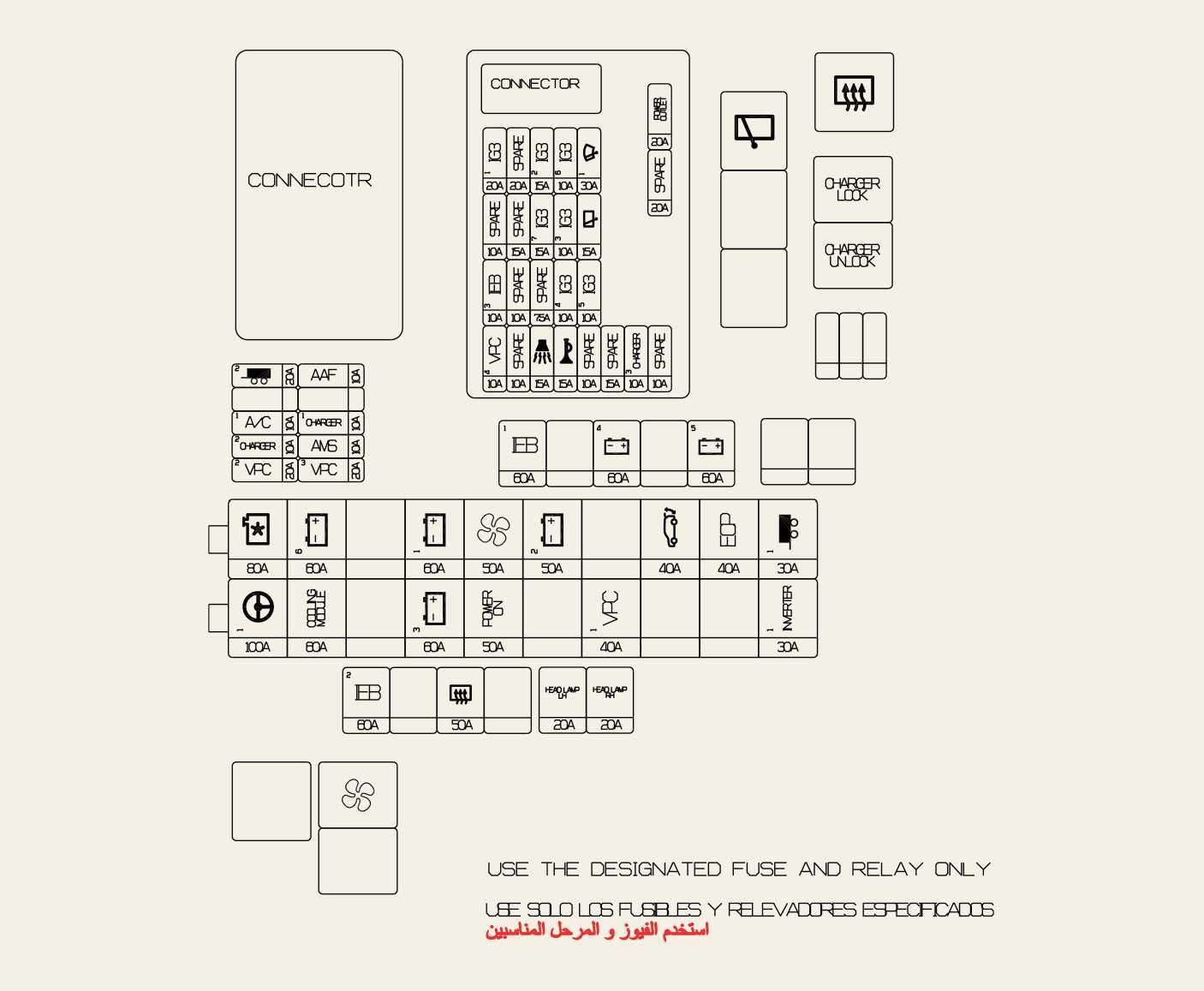

IEB1

IEB (Integrated Electric Booster, integrerad elbooster)

B+4

PDC B+4 (IPS13, MULTIMEDIA, MEMORY1, MEMORY2, CCU(Central Communication Unit, central kommunikationsenhet), BDC(Body Domain Controller, regulator för karossdomän), BRAKE SWITCH (bromsomkopplare), RESERV, DOOR LOCK (dörrlås), FS20, TAILGATE OPEN (öppna baklucka))

B+5

PDC B+5 (RESERV, MODULE5, AIR BAG2, INVERTER2(EAWD), MODULE6, RESERV, SOLTAK, RESERV)

MDPS1

MDPS (motordriven servostyrning) enhet

COOLING MODULE

KYLMODUL

SPARE

-

B+3

PDC B+3 (BMS (Battery Management System, batterihanteringssystem), Harman AMP (förstärkare), sätesvärmare och ventilationsenhet (elsäte), baksätesvärmare, framsätesvärmare, RESERV, elfönsterhissmotor vänster, elfönsterhissmotor höger, SBCM(Side Body Control Module, styrmodul för karossida) körning, SBCM(Side Body Control Module, styrmodul för karossida) passagerare, trådlös DCU, E-SHIFTER1, RESERV, MODULE8)

POWER ON

PDC POWER ON (AIR BAG1, A/BAG IND, E-SHIFTER2, CLUSTER, BDC2(Body Domain Controller), MDPS2, MODULE2, MODULE3, MODULE4, RESERV, IPS14, A/C2, RESERV, WASHER (spolare), MODULE7, RESERV)

INVERTER1

INVERTER

COOLING FAN

Kylfläkt

B+6

CCU (Central Communication Unit, central kommunikationsenhet), P/WDW SW, V2L SIG, DOOR SW, VPC (Vehicle Platform Controller, regulator för fordonsplattform), ICCU (Intergrated Charging Control Unit, integrerad laddkontrollenhet)

B+1

PDC B+1 (IPS03, IPS07, IPS02, IPS06, IPS05, IPS01, IPS04)

BLOWER

Kupéfläktrelä

B+2

PDC B+2 (IPS09, IPS12, IPS11, IPS08, IPS10)

POWER TAILGATE

ELMANÖVRERAD BAKLUCKA

TRAILER1

SLÄPVAGN

TRAILER2

SLÄPVAGN

A/C1

DATC (Dual Automatic Temperature Control, dubbel automatisk temperaturkontroll)

CHARGER1

CDM (Charge Door Module, laddningsdörrmodul)

CHARGER1

Lås- och upplåsningsrelä för laddning

AMS

AMS (Alternater Management System, generatorhanteringssystem)

VPC2

VPC (Vehicle Platform Controller, regulator för fordonsplattform)

VPC3

VPC (Vehicle Platform Controller, regulator för fordonsplattform)

HEAD LAMP LH

VÄNSTER STRÅLKASTARE

HEAD LAMP RH

HÖGER STRÅLKASTARE

REAR HEATED

Uppvärmd bakruta

CHARGER3

VCMS (Vehicle Chargeing Management System, fordonsladdhanteringssystem), ICCU (Intergrated Charging Control Unit, integrerad laddkontrollenhet)

SPARE

-

SPARE

-

IG3 1

IG3-SÄKRING (IG3_8, IG3_9, IG3_10)

SPARE

-

IG3 2

VPC (Vehicle Platform Controller, regulator för fordonsplattform)

IG3 3

ICCU (Intergrated Charging Control Unit, integrerad laddkontrollenhet)

IG3 4

Elkompressor

IG3 5

BMS (Batterihanteringssystem)

IG3 6

Främre styrenhet för elektrisk kraft

IG3 7

VCMS (Vehicle Chargeing Management System, fordonsladdhanteringssystem)

SPARE

-

HORN

HORN-relä

B/ALARM HORN

B/Alarm signalhorn, LO_B/signalrelä

SPARE

-

WIPER FRT1

Torkarmotor, torkarblad fram lågt Relä

WIPER RR

Bakre vindrutetorkarmotor

POWER OUTLET

Relä strömuttag

SPARE

-

IEB3

IEB (Integrated Electric Booster, integrerad elbooster)

SPARE

-

SPARE

-

SPARE

-

SPARE

-

SPARE

-

VPC4

VPC (Vehicle Platform Controller, regulator för fordonsplattform)
