Biztosíték-/relétáblák ismertetése

A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.

MEGJEGYZÉS

Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

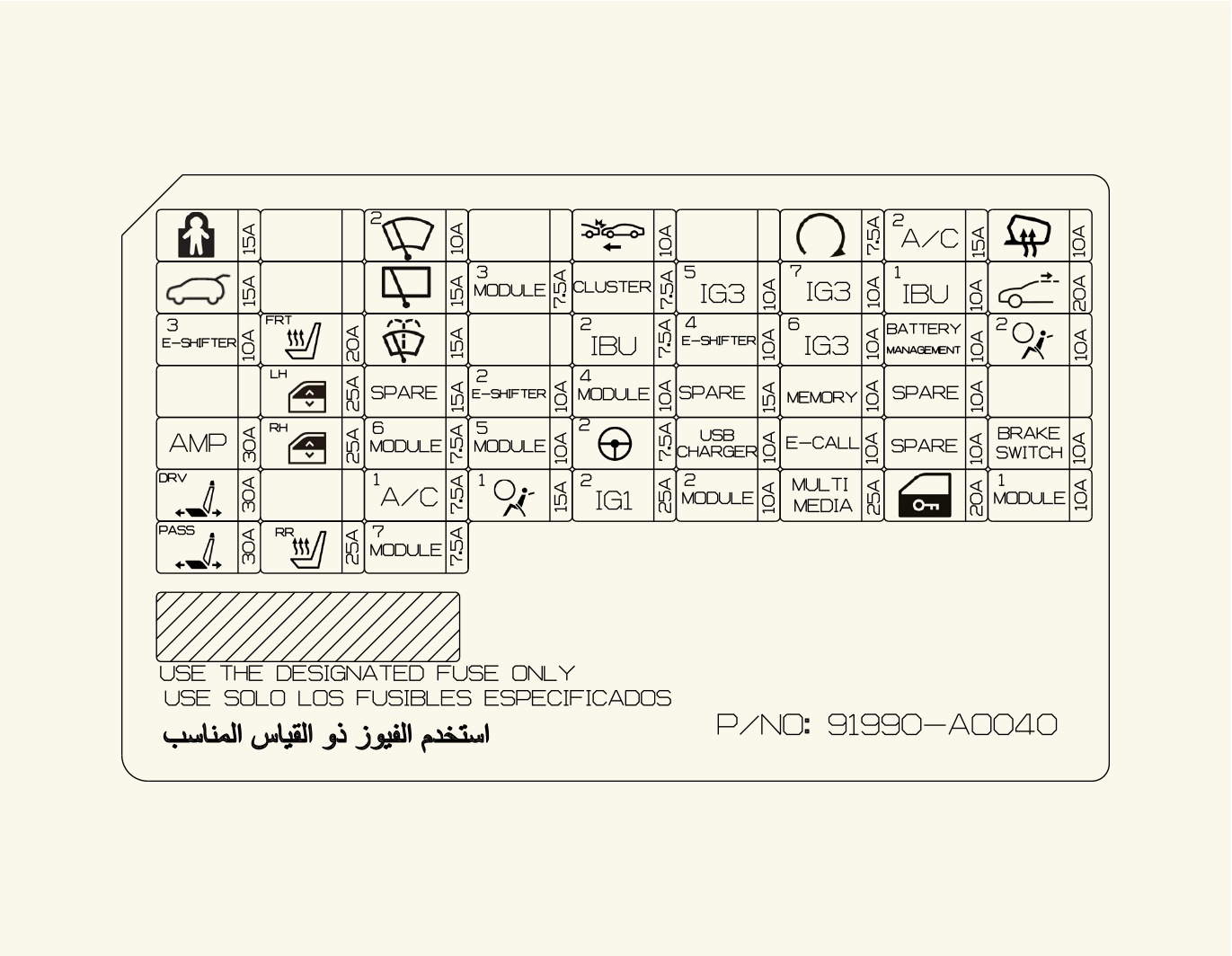

Vezető oldali biztosítéktábla

ICU Csatlakozódoboz

Biztosíték neve	Biztosíték értéke	Védett áramkör
CHILD LOCK	15A	Gyermekzár relé, gyermekzár kioldó relé
MODULE 7	7,5 A	Első ülésvezérlő egység, hátsó ülésmelegítő, AC inverter
E-SHIFTER 2	10A	Elektromos ATM (automata váltó) váltó tárcsa
MEMORY	10A	HUD, hangulatlámpa, A/CON egység, műszerfal
IG3 5	10A	V2L
IG3 6	10A	BMS
IG3 7	10A	A/CON egység, Audio/AVN fejegység, műszerfal, CDM, PM érzékelő
FRONT WIPER 2	10A	Első ablaktörlő motor
REAR WIPER	15A	Hátsó ablaktörlő relé, hátsó ablaktörlő motor
MDPS 2	7,5 A	MDPS (motorvezérlésű szervokormány) egység * Az MDPS ugyanaz, mint az EPS (Elektromos szervokormány).
IG1 2	25A	Motortérben lévő elosztóblokk (PCB BLOCK BIZT - IEB4, ECU3, DCT3, EWP3)
FCA	10A	Elülső radar
START	7,5 A	VCU, IBU (Integrál karosszéria-szabályozó modul)
HEATED MIRROR	10A	Vezető-/utasoldali külső tüköregység
TAILGATE OPEN	15A	Csomagtéri retesz
MODULE3	7,5 A	Többfunkciós kapcsoló, IBU (Integrál karosszéria-szabályozó modul), Féklámpa kapcsoló, Vezetőoldali ajtó modul
CLUSTER	7,5 A	Kivetítő képernyő, Műszeregység
IAU	10A	Vezető-/utasoldali ajtó külső fogantyú
S/HEATER FRT	20A	Első Ülés Légáramlás Vezérlőmodul, Elsőülés-fűtés Vezérlőmodul
WASHER	15A	Többfunkciós kapcsoló
IBU2	7,5 A	IBU (Integrál karosszéria-szabályozó modul)
BATTERY MANAGEMENT	10A	BMU
AIR BAG2	10A	SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység
SUNROOF1	20A	Napfénytető motor
P/WINDOW LH	25A	Vezetőoldali elektromos ablak modulja (bal), utasoldali elektromos ablak modulja (jobb), Hátsó elektromos ablak kapcsoló bal
E-SHIFTER 3	10A	Elektromos ATM (automata váltó) váltó tárcsa
MODULE4	10A	Első/hátsó kanyarodó radar bal/jobb, Első/hátsó inverter, ADAS egység (vezetési), VESS (virtuális motorhang rendszer) egység, Első radar, Előnézeti kamera, ADAS egység, Felső konzolborító kapcsoló
USB CHARGER	10A	Vezető/utas oldali ülés USB-töltője, Első konzol USB-töltő #1/#2
A/C2	15A	Klímaberendezés vezérlőegység, nagynyomású szelep, hűtőszelep #1/#2 P/R csatlakozódoboz (ventilátor relé), BSA hűtő #1, klímaberendezés hőtőszelep
AMP	30A	AMP (Erősítő)
P/WINDOW RH	25A	Utasoldali elektromos ablak modulja (bal), vezetőoldali elektromos ablak modulja (jobb), Hátsó elektromos ablak kapcsoló jobb
MODULE 6	7,5 A	IBU (Integrál karosszéria-szabályozó modul)
MODULE 5	10A	Adatkapcsolati csatoló, elektrokróm tükör, vészhívás egység, ADP, Audio/Video és navigációs főegység, ütközőpárna kapcsoló, fényszóró jobb/bal, AMP (erősítő), vezeték nélküli telefontöltő, vezető-/utasoldali elektromos ülés modul, első ülésszellőztető vezérlőegység, első ülésfűtés vezérlőmodul, hátsó ülésfűtés vezérlőmodul, konzol padlókapcsoló, automatikus fényszóró magasságállító berendezés modulja, IFS (intelligens első világítási rendszer) modulja
E-CALL	10A	Vészhívás egység
IBU 1	10A	IBU (Integrál karosszéria-szabályozó modul)
BRAKE SWITCH	10A	Féklámpa kapcsoló, IBU (Integrál karosszéria-szabályozó modul)
P/SEAT DRV	30A	Elektromos állítású vezetőülés kapcsolója, Elektromos állítású vezetőülés modul (IMS-sel (Integrált memória rendszer))
A/C1	7,5 A	Klímaberendezés vezérlőegység
AIR BAG 1	15A	SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység
MODULE 2	10A	AMP (erősítő), ADP, P/E csatlakozódoboz (Elektromos csatlakozóaljzat relé), IBU (Integrál karosszéria-szabályozó modul), vészhívási egység, ADAS egység, Audio/Videoés navigáció billentyűzete, Audio/Video és navigációs főegység
MULTIMEDIA	25A	Audio/Video és navigációs főegység
DOOR LOCK	20A	Ajtó záró relé, ajtó nyitó relé, holtpont-relé
MODULE 1	10A	Vészjelző lámpa kapcsoló, többfunkciós kapcsoló, adatkapcsolati csatlakozó, esőérzékelő, UIP sziréna, UIP érzékelő, PTG egység, vezetőoldali ajtó modulja, vezető-/utasoldali külső tüköregység
P/SEAT PASS	30A	Utasoldali elektromos ülés kapcsoló, Utasoldali elektromos ülés modulja
S/HEATER RR	25A	Hátsó ülés fűtésének vezérlőmodulja

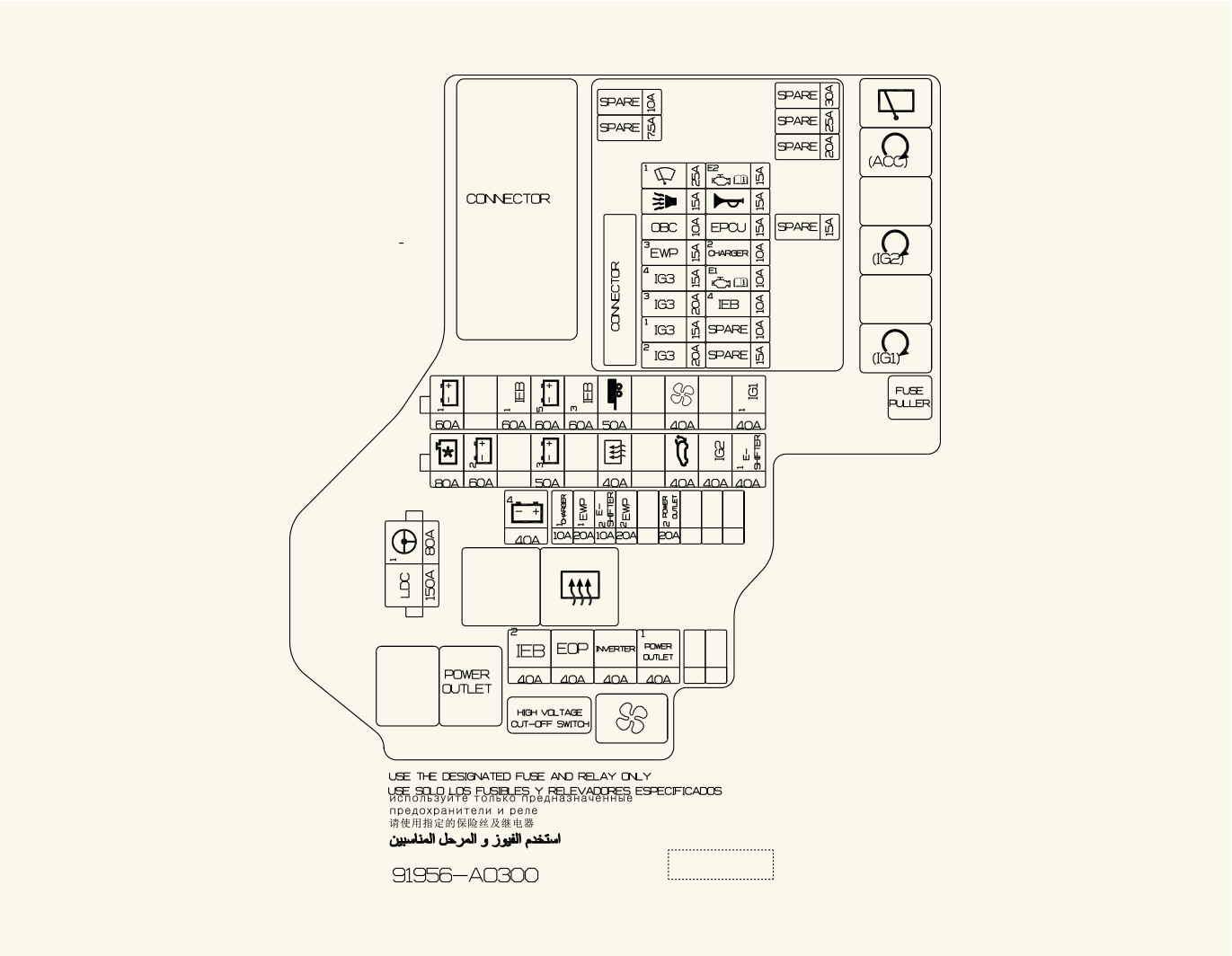

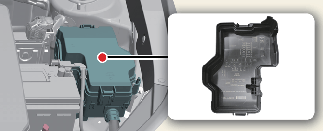

Motortéri biztosítéktábla

Áramkör (P/R csatlakozódoboz)

Biztosíték neve		Biztosíték értéke	Védett áramkör
FŐ BIZTOSÍTÉK-1	LDC	150A	Biztosíték (IEM, EOP, inverter, konnektor)
FŐ BIZTOSÍTÉK-1	MDPS1	80A	MDPS-egység * Az MDPS ugyanaz, mint az EPS (Elektromos szervokormány).
FŐ BIZTOSÍTÉK-3	B+5	60A	PCB blokk (IG3 fő relé, biztosíték: ABLAKTÖRLŐ1, EPCU1, B/RIASZTÓ, KÜRT, VCU2)
	IG1 1	40A	(BIZT -2. MODUL, USB-TÖLTŐ, 1. L/ZSÁK, IBU2, MDPS2, MŰSZERFAL, 3.MODUL, L/ZSÁK IND, 4.MODUL, 5.MODUL, 2.E-VÁLTÓ, FCA, ING1 2 )
	B+1	60A	ICU csatlakozódoboz (PS2,IPS3, IPS5, IPS7, IPS12, IPS14)
	IEB 1	60A	IEB-egység
	IEB 3	60A	IEB-egység
	IG1	50A	Utánfutó csatoló egység
	BLOWER	40A	P/R csatlakozódoboz (Ventilátorrelé)
FŐ BIZTOSÍTÉK-2	C/FAN	80A	Hűtőventilátor motor
	RR HTD	40A	P/R csatlakozódoboz (Hátsó fűtött relé)
	B+2	60A	ICU csatlakozódoboz (IPS)
	B+3	50A	ICU ELOSZTÓBLOKK (BIZT - GYERMEKZÁR , E-VÁLTÓ3, P/WDW LH, P/WDW RH, T/AJTÓ NYITVA, AMP, P/VEZETŐÜLÉS, P/UTASÜLÉS, S/FŰTÉS FRT, S/FŰTÉS RR), EWP2
	POWER TAILGATE	40A	Elektromos csomagtérajtó egység
	IG2	40A	ICU ELOSZTÓBLOKK (BIZT- ABLAKMOSÓ, A/C, 6.MODUL, 7.MODUL, ABLAKTÖRLŐ RR)
	E-SHIFTER 1	40A	SCU
BIZTOSÍTÉK	B+4	40A	ICU Csatlakozódoboz (hosszútávú rakományretesz relé, biztosíték: IAU, ECS, AKKUMULÁTOR-FELÜGYELET, LÉGZSÁK2, MEMORY1, SPARE3 (B+), A/C2, VÉSZHÍVÁS, IBU1, FÉKKEPCSOLÓ, MULTIMÉDIA, AJTÓZÁR, MODULE1)
	IEB 2	40A	IEB-egység
	CHARGER 1	10A	CDM
	EWP1	20A	Elektronikus vízszivattyú #1
	EWP2	20A	Elektronikus vízszivattyú #2
	P/OUTLET1	40A	Elektromos csatlakozóaljzat relé
	INVERTER	40A	Hátsó elektronikus olajszivattyú
	EOP	40A	Első elektronikus olajszivattyú
	E-SHIFTER2	10A	E-váltó relé, SCU, elektromos ATM váltótárcsa
	P/OUTLET2	20A	Első Elektromos Csatlakozóaljzat

PCB blokk

Biztosíték neve	Biztosíték értéke	Védett áramkör
WIPER1	25A	PCB (nyomtatott áramköri lap) blokk (ablaktörlő fő relé)
EPCU	15A	Első inverter
B/ALARM	15A	PCB (nyomtatott áramköri lap) blokk (lopásjelző kürt relé)
HORN	15A	PCB (nyomtatott áramköri lap) blokk (kürt relé)
OBC	10A	ICCU, VCMS
EWP 3	15A	EWP PE
IG3 1	15A	Inverter, VCU
IG3 3	20A	Elektronikus vízszivattyú
EPCU	15A	Inverter
ECU 1	10A	VCU
IG3 4	15A	ICCU, VCMS, CDM, Hűtőventilátor
IEB 4	10A	IEB-egység
CHARGER 2	10A	Töltő reteszelő, kioldó relé
IG3 2	20A	3WAY V/V, EOP, ICU (IG3 FUSE)
