Indicator luminos pentru starea de încărcare a încărcătorului portabil
|
Indicator |
Detalii |
|
|---|---|---|
|
PUTERE |
Aprins: Alimentare pornită |
|
|
ÎNCĂRCARE |
On (Pornit): Luminare intermitentă încărcare: limita de curent datorată temperaturii ridicate a ștecărului sau temperaturii interne ridicate |
|
|
DEFECȚIUNE |
Intermitent: Încărcare întreruptă |
|
|
NIVEL ÎNCĂRCARE |
12 |
12 A |
|
10 |
10 A |
|
|
08 |
8 A |
|
|
06 |
6 A |
|
|
Curentul de încărcare se schimbă ori de câte ori butonul (1) este apăsat timp de mai puțin de o secundă cu încărcătorul conectat la o priză electrică, dar nu la vehicul. Cutie de comandă
 |
||
Stare/Diagnoză/Contramăsură
-
Conector de încărcare conectat la vehicul (ALIMENTARE Verde APRINS)
-
Ștecăr conectat la o priză electrică (ALIMENTARE Verde APRINS)
În timpul încărcării
-
Indicator de încărcare (ALIMENTARE Verde APRINS/ÎNCĂRCARE Albastru APRINS)
-
Curent de încărcare

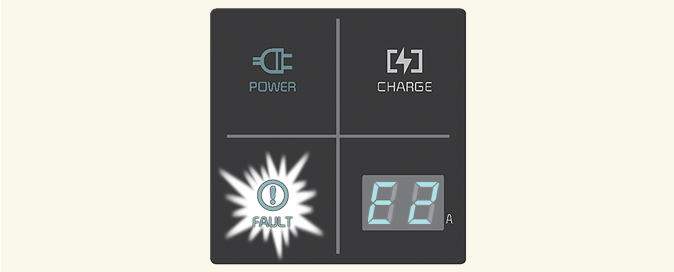

Înainte de a conecta conectorul de încărcare la vehicul (ALIMENTARE Verde APRINS, DEFECȚIUNE Roșu intermitent)
-
Temperatură anormală
-
Defecțiune la ICCB (cutie de comandă în cablu)
Conectat la vehicul (ALIMENTARE Verde APRINS, DEFECȚIUNE Roșu intermitent)
-
Defecțiune dispozitiv diagnoză
-
Scurgere de curent
-
Temperatură anormală
Defecțiune scurgere de curent (ALIMENTARE Verde APRINS, DEFECȚIUNE Roșu intermitent)
-
După deconectare și reconectarea fișei de alimentare, apăsați și eliberați butonul timp de două secunde sau mai mult pentru a elimina eroarea.

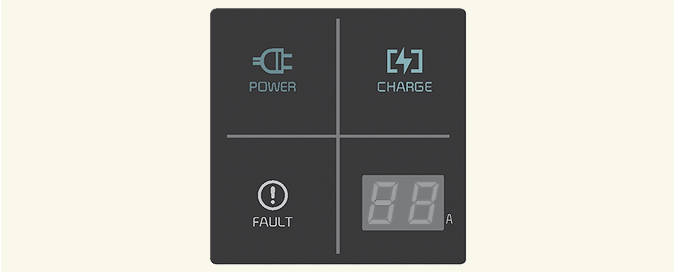

Mod de economisire energie
-
Indicatorul nivelului de încărcare este dezactivat dacă nu există modificări de stare pentru mai mult de 1 minut.
