Descriere tablou de siguranțe/relee

În capacele tabloului de siguranțe/relee puteți găsi eticheta pentru siguranțe/relee care descrise numele și capacitatea siguranțelor/releelor.

NOTĂ

Este posibil ca nu toate descrierile tablourilor de siguranțe din acest manual să se aplice pentru vehiculul dvs. Acestea sunt corecte la momentul tipăririi. Atunci când inspectați tabloul de siguranțe din vehiculul dvs., consultați eticheta tabloului de siguranțe.

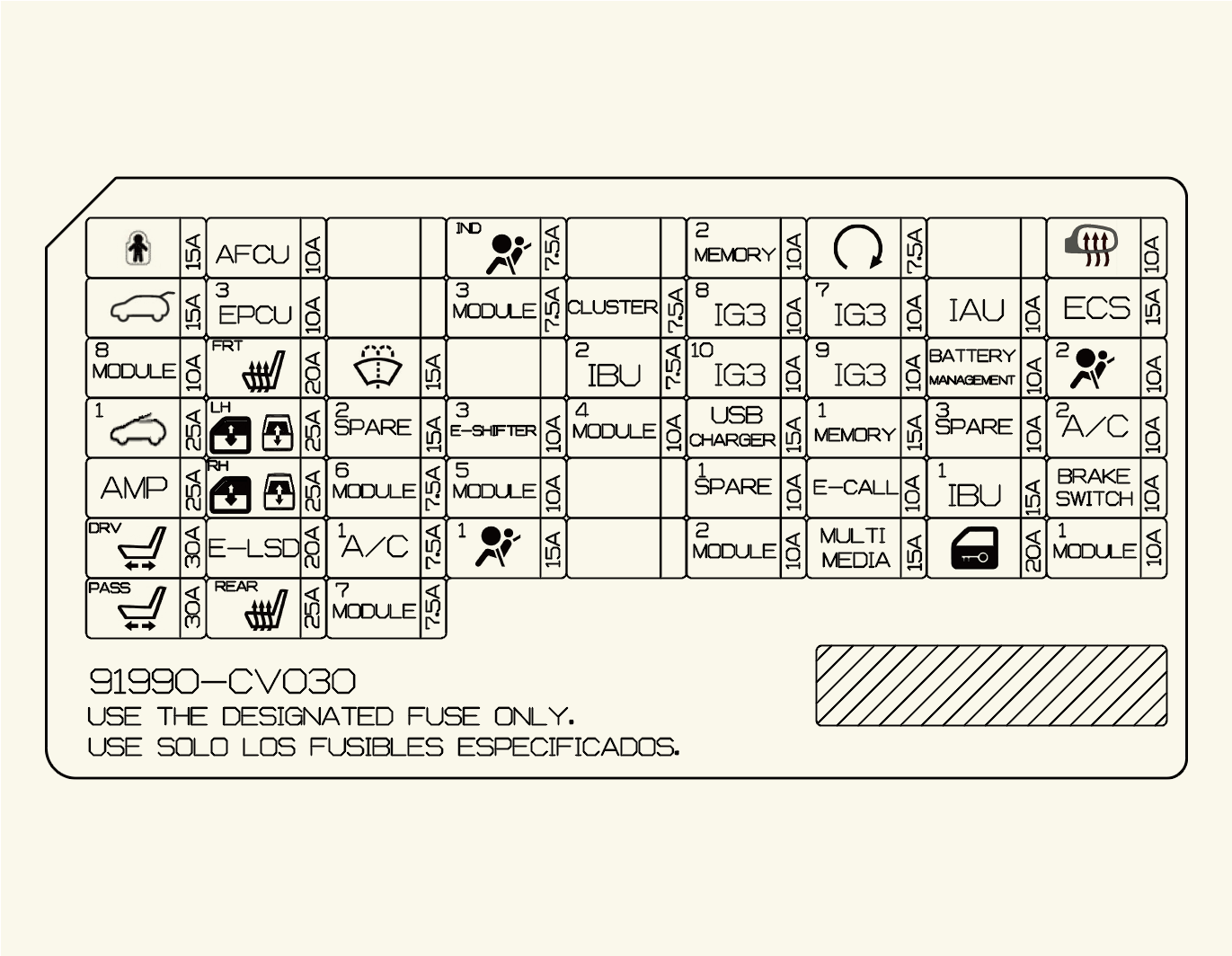

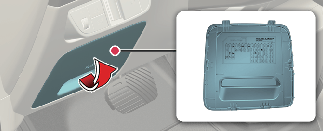

Tablou de siguranțe pe partea șoferului

Bloc joncțiune ICU

Nume siguranță

Simbol

Putere siguranță

Circuit protejat

BLOCARE DE SIGURANȚĂ PENTRU COPII

15 A

Releu de blocare/deblocare siguranță pentru copii

AFCU

10 A

AFCU

A/BAG IND

7,5 A

Consolă superioară

MEMORIE 2

10 A

Siguranță - MEMORIE 2, unitate lampă ambientală, lampă ambientală panou de bord LH/RH, ADP, afișaj proiectat pe parbriz, unitate ADS

START

7,5 A

VCU, IBU (Unitate control integrat caroserie)

OGLINDĂ ÎNCĂLZITĂ

10 A

Unitate oglindă exterioară pasager/șofer

DESCHIDERE PORTIERĂ PORTBAGAJ

15 A

Zăvor portieră portbagaj

EPCU 3

10 A

Invertor spate

MODULE3

7,5 A

Comutator multifuncțional, IBU (Unitate control integrat caroserie), comutator lumină stop, modul portieră șofer

PANOU

7,5 A

Afișat proiectat pe parbriz, panou de instrumente

IG3 8

10 A

Unitate V2L, ICCU, VCMS, pompă de ulei electronică spate, CDM

IG3 7

10 A

Senzor de temperatură în mașină, unitate principală audio/video și navigație, sistem de încălzire A/C PTC (Coeficient temperatură pozitivă), modul control A/C, panou de instrumente

IAU

10 A

Mâner exterior portieră pasager/șofer

ECS

15 A

Nu se utilizează

MODULE8

10 A

Comutator scaun cu acționare electrică pasager/șofer, comutator manual scaun pasager/șofer

S/HEATER FRT

20 A

Modul control ventilație scaun față, modul control încălzire scaun față

INSTALAȚIE DE SPĂLARE

15 A

Comutator multifuncțional

IBU2

7,5 A

IBU (Unitate control integrat caroserie)

IG3 10

10 A

SCU (Unitate de contro sistem), invertor sistem spate, BMU

IG3 9

10 A

Nu se utilizează

GESTIONARE BATERIE

10 A

BMU

AIRBAG 2

10 A

Modul control SRS (Sistem suplimentar de siguranță)

TRAPĂ 1

25 A

Motor trapă

P/WINDOW LH

25 A

Modul siguranță geamuri electrice șofer (LHD), Modul siguranță geamuri electrice pasager (RHD), comutator geamuri electrice spate LH

SPARE2 (IG2)

15 A

Nu se utilizează

E-SHIFTER 3

10 A

Cadran schimbător electronic cu ATM (Transmisie automată)

MODULE4

10 A

Radar colț față/spate LH/RH, Invertor față/spate, Unitate ADAS (Rulare), unitate VESS (Sistem sunet motor virtual), radar pilot automat inteligent, cameră vedere frontală (ADAS), unitate ADAS, comutator capac superior consolă

ÎNCĂRCĂTOR USB

15 A

Încărcător USB scaun pasager/șofer, încărcător USB consolă frontală 1/2

MEMORIE 1

15 A

Siguranță - MEMORIE 2, panou de instrumente, modul contro A/C, lampă ambientală consolă (superioară/inferioară), comutator podea consolă, lampă ambientală portieră pasager/șofer, lampă ambientală portieră spate LH/RH

SPARE3 (B+)

10 A

Nu se utilizează

A/C2

10 A

Modul control A/C, supapă de presiune înaltă, bloc joncțiune P/R (releu suflantă) supapă agenți de refrigerare 1/2, răcitor BSA 1, supapa lichid de răcire A/C

AMP

25 A

AMP (amplificator)

P/WINDOW RH

25 A

Modul siguranță geamuri electrice pasager (LHD), Modul siguranță geamuri electrice șofer (RHD), comutator geamuri electrice spate RH

MODULE6

7,5 A

IBU (Unitate control integrat caroserie)

MODULE5

10 A

Conector asociere date, oglindă electrocromică, unitate E-CALL, unitate principală audio/video și navigație, comutator panou de bord, far LH/RH, AMP (Amplificator), încărcător smartphone fără fir, modul scaun cu acționare electrică pasager/șofer, modul control ventilație aer scaune frontale, modul control încălzire scaune frontale și din spate, comutator podea consolă, modul dispozitiv automat de nivelare far, modul IFS (sistem inteligent de luminare frontală)

SPARE 1 (ACC)

10 A

Nu se utilizează

E-CALL

10 A

Unitate E-CALL

IBU1

15 A

IBU (Unitate control integrat caroserie)

COMUTATOR FRÂNĂ

10 A

Comutator lumină stop, IBU (Unitate control integrat caroserie)

P/SEAT DRV

30 A

Comutator scaun cu acționare electrică șofer, modul scaun cu acționare electrică șofer, (cu IMS (sistem de memorie integrată))

A/C1

7,5 A

Modul de control A/C

AIR BAG 1

15 A

Modul control SRS (Sistem suplimentar de siguranță)

MODULE2

10 A

AMP (Amplificator), ADP, Bloc joncțiune P/E (Releu priză de curent), IBU (Unitate de control integrat caroserie), unitate E-CALL, unitate ADAS, tastatură audio/video și navigație, unitate principală audio/video și navigație

MULTIMEDIA

15 A

Unitate principală audio/video și navigație

ÎNCUIETOARE UȘĂ

20 A

Releu blocare portieră, releu deblocare portieră, releu blocare definitivă

MODULE1

10 A

Comutator lampă de avarie, comutator multifuncțional, conector asociere date, senzor de ploaie, alarmă UIP, senzor UIP, unitate PTG, modul portieră șofer, unitate oglindă exterioară pasager/șofer

P/SEAT PASS

30 A

Comutator scaun cu acționare electrică pasager, modul scaun cu acționare electrică pasager

S/HEATER RR

25 A

Modul control încălzire scaun spate

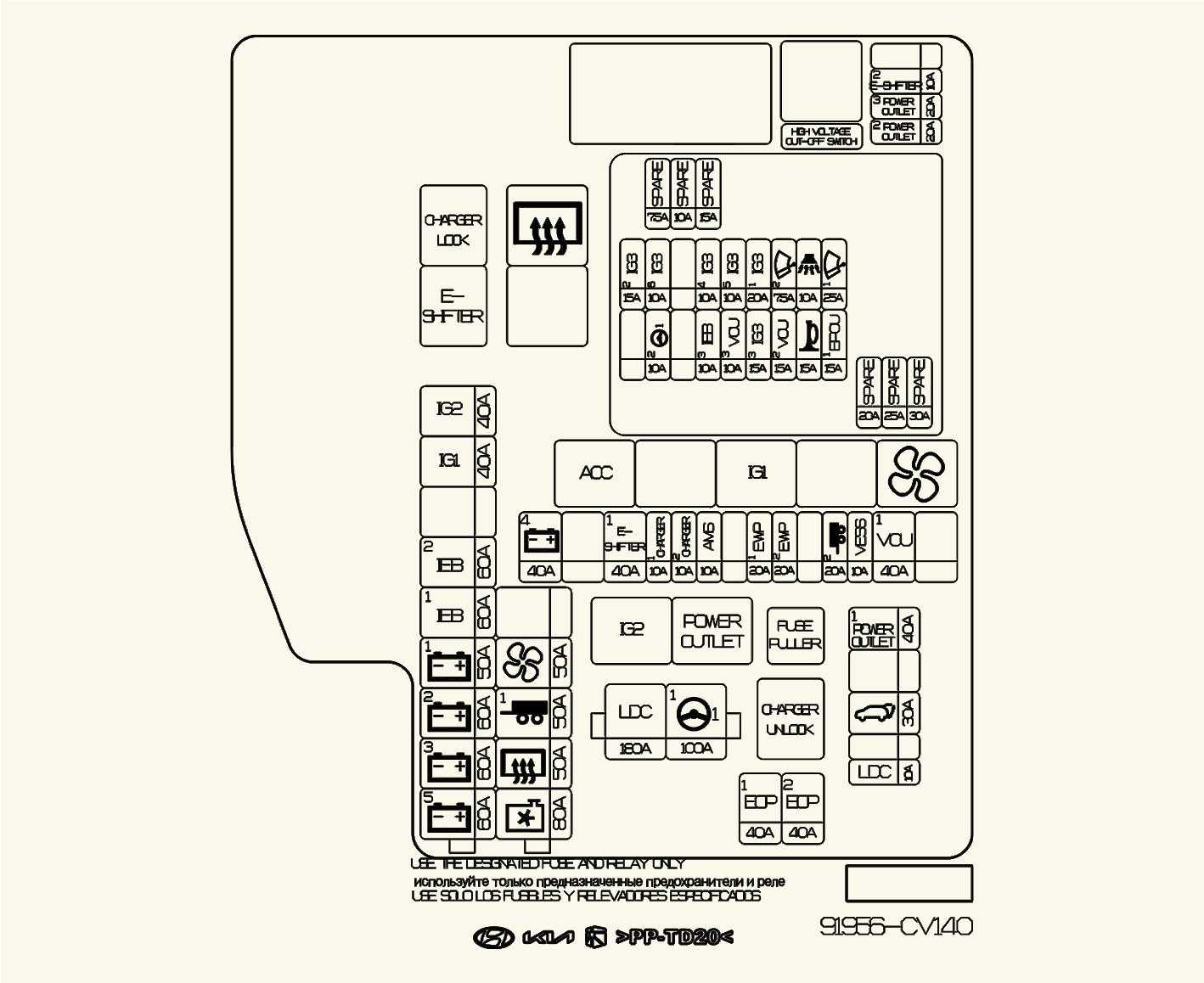

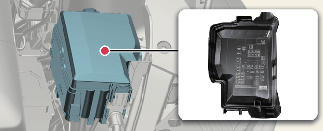

Tablou de siguranțe din compartimentul motorului

Circuit (Bloc joncțiune P/R)

Nume siguranță

Simbol

Putere siguranță

Circuit protejat

MULTI SIGURANȚĂ-1

LDC

180 A

Joncțiune P/R (Siguranță: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

100A

Unitate MDPS

* MDPS este aceeași cu EPS (Servodirecție electrică).

MULTI SIGURANȚĂ-3

B+5

60 A

Bloc PCB (Releu principal IG3, Siguranță: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

60 A

Bloc joncțiune ICU (Siguranță: SIGURANȚĂ COPII, AFCU, DESCHIDERE PORTIERĂ PORTBAGAJ, EPCU 3, MODUL 8, S/HEATER FRT, TRAPĂ 1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

60 A

Bloc joncțiune ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

50 A

Bloc joncțiune ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

60 A

Unitate IEB

IEB2

60 A

Unitate IEB

IG1

40 A

Bloc joncțiune P/R (Releu ACC, Releu IG1)

IG2

40 A

Bloc joncțiune P/R (Releu IG2)

MULTI SIGURANȚĂ-2

C/FAN

80 A

Motor ventilator

RR HTD

50 A

Bloc joncțiune P/R (Releu încălzire spate)

TRAILER1

50 A

Unitate conector remorcă

SUFLANTĂ

50 A

Bloc joncțiune P/R (Releu suflantă)

SIGURANȚĂ

B+4

40 A

Bloc joncțiune ICU (Releu zăvor sarcină pe termen lung, Siguranță: IAU, ECS, GESTIONARE BATERIE, AIR BAG 2, MEMORIE 1, SPARE3 (B+), A/C2, E-CALL, IBU1, COMUTATOR FRÂNĂ, MULTIMEDIA, BLOCARE PORTIERĂ, MODUL 1)

E-SHIFTER1

40 A

Bloc joncțiune P/R (Releu E-Shifter, Siguranță: E-SHIFTER2)

ÎNCĂRCĂTOR 1

10 A

Bloc joncțiune P/R (Releu blocare încărcător, Releu deblocare încărcător), ICCU, VCMSCDM

ÎNCĂRCĂTOR 2

10 A

CDM

AMS

10 A

Senzor baterie de 12 V

EWP1

20 A

Pompă electronică de apă 1

EWP2

20 A

Pompă electronică de apă 2

TRAILER2

20 A

Unitate conector remorcă

VESS

10 A

Unitate VESS

VCU1

40 A

VCU

P/OUTLET1

40 A

Releu priză

T/GATE

30 A

Unitate PTG

EOP1

40 A

Pompă de ulei electronică spate

EOP2

40 A

Pompă de ulei electronică față (4WD)

E-SHIFTER2

10 A

Releu E-Shifter, SCU, cadran schimbător electronic cu ATM

P/OUTLET3

20 A

Priză spate

P/OUTLET2

20 A

Priză de curent față

Bloc PCB

Nume siguranță

Simbol

Putere siguranță

Circuit protejat

WIPER1

25 A

Bloc PCB (Placă de circuite imprimate) (Releu principal ștergător)

EPCU1

15 A

Invertor față (4WD)

B/ALARMĂ

10 A

Bloc PCB (Placă de circuite imprimate) (Releu claxon alarmă antifurt)

CLAXON

15 A

Bloc PCB (Placă de circuite imprimate) (Releu claxon)

WIPER2

7,5 A

IBU (Unitate control integrat caroserie)

VCU2

15 A

VCU

IG3 1

20 A

Bloc joncțiune ICU (Siguranță: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

15 A

Pompă electronică de apă

IG3 5

10 A

Lichid de răcire BMS (Sistem de gestionare a baterie) cu supapă în trei direcții

VCU3

10 A

VCU

IG3 4

10 A

Pompă electronică de apă 1, 2, Compresor A/C electronic

IEB3

10 A

Unitate IEB

IG3 6

10 A

Motor ventilator de răcire, Pompă de ulei electronică față (4WD)

MDPS2

10 A

Unitate MDPS

* MDPS este aceeași cu EPS (Servodirecție electrică).

IG3 2

15 A

Invertor față (4WD), VCU

Releu

Consultați tabelul următor pentru tipul de releu.

Nume releu

Simbol

TIP

Releu blocare încărcător

MICRO

Releu E-Shifter

MICRO

Releu încălzire spate

MINI

Releu ACC

MICRO

Releu IG1

MICRO

Releu ventilator

MICRO

Releu IG2

MICRO

Releu priză

MICRO

Releu deblocare încărcător

MICRO
