Зарядний пристрій крапельного заряджання може використовуватися, якщо зарядний пристрій змінного струму недоступний.

1. З'єднувач і кабель

2. Блок керування (ICCB)

3. Зарядний з'єднувач/кабель

* В залежності від вашого регіону цей кабель може не входити до комплекту постачання вашого транспортнрго засобу.

1. Підключіть вилку до електричної розетки побутової мережі.



   A: вилка

   B: електрична розетка

2. Перевірте, чи світиться на блоці керування індикатор живлення (зелений).



3. Натиснувши педаль гальма, застосуйте стоянкове гальмо.

4. Вимкніть усі перемикачі, перемкніть передачу на «Р» (стоянка) та вимкніть автомобіль. Якщо зарядку розпочато без передачі в «P» (стоянка), заряджання почнеться після автоматичного переключення передачі у режим «P» (стоянка).

5. Відкрийте люк зарядного порту.

   Більш детальні відомості див. в розділі Детальніше.

6. Відкрийте захисні кришки зарядного з’єднувача та вилки. Перевірте, чи немає сторонніх речовин або пилу.

7. Тримайте зарядний з’єднувач за ручку та підключіть його до входу для заряджання автомобіля. Вставте зарядний з'єднувач до упору. Якщо зарядний з’єднувач і зарядний роз’єм не підключені належним чином, це може спричинити пожежу.

8. Заряджання почнеться автоматично (увімкнеться індикатор заряджання).



9. Перевірте, чи ввімкнено лампочку індикатора заряджання () батареї високої напруги на панелі приладів. Заряджання не виконується, якщо індикатор заряджання () вимкнено. Якщо з’єднувач для зарядки не підключений належним чином, знову підключіть зарядний кабель, щоб почати заряджання.

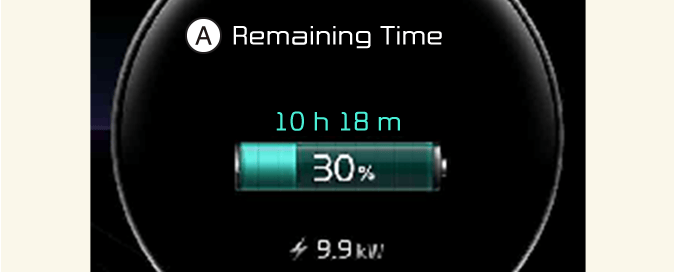

10. Після початку заряджання приблизний час заряджання відображається на панелі приладів протягом приблизно 1 хвилини.



    A: Час, що залишився

    Якщо ви відкриєте водійські двері під час заряджання, приблизний час заряджання також відображатиметься на комбінації приладів приблизно протягом 1 хвилини. Якщо використовується заряджання за графіком або заплановано ввімкнення кондиціонера чи обігрівача, замість приблизного часу зарядки відображається «--».

Рекомендуємо класти зарядний пристрій крапельного заряджання в коробку для зберігання після використання.

• Зарядний з’єднувач підключено до автомобіля (POWER Green ON) (зелений індикатор живлення ввімкнуто)

• Вилку підключено до розетки (POWER Green ON) (зелений індикатор живлення ввімкнуто)

1. Перед відключенням з'єднувача заряджання переконайтеся, що двері розблоковані. Якщо двері розблоковані, система блокування з'єднувача заряджання не дозволить виконати відключення. Для захисту від крадіжки зарядного кабелю зарядний з’єднувач не можна відключити від входу, якщо двері заблоковані. Однак якщо використовується режим AUTO для зарядного з’єднувача, він автоматично від’єднується від входу після завершення заряджання.



   ПОПЕРЕДЖЕННЯ

   Щоб від'єднати з'єднувач заряджання, розблокуйте двері, щоб відімкнути систему блокування з'єднувача заряджання. У протилежному випадку з'єднувач заряджання й отвір заряджання автомобіля можуть бути пошкоджені.

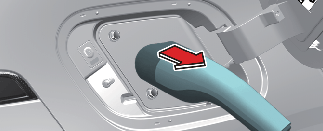

2. Утримуйте ручку зарядного з’єднувача та витягніть його



3. Обов’язково повністю закрийте люк зарядного порту.

4. Відключіть вилку від електричної розетки побутової мережі. Не тягніть за кабель.



   A: вилка

   B: електрична розетка

5. Закрийте захисну кришку з'єднувача заряджання, щоб запобігти потраплянню сторонніх речовин на клему.

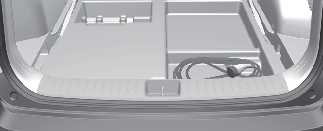

6. Покладіть кабель заряджання в кабельний відсік, щоб захистити його.

• Використовуйте портативний кабель заряджання, сертифікований Kia.

• Не намагайтеся відремонтувати, розібрати або відрегулювати кабель портативного зарядного пристрою.

• Не використовуйте подовжувач або адаптер.

• Негайно припиніть використання, якщо горить сигнальна лампа несправності.

• Не торкайтесь вилки та зарядного з’єднувача мокрими руками.

• Не торкайтесь контактів зарядного з’єднувача та входу для зарядки змінного струму на автомобілі.

• Не підключайте зарядний з’єднувач до напруги, яка не відповідає нормам.

• Не використовуйте кабель портативного зарядного пристрою, якщо він зношений або пошкоджений, а також якщо порушено цілісність кабелю.

• Якщо корпус ICCB та з’єднувач для зарядки змінного струму пошкоджені, потріскані або кабелі оголені, не використовуйте кабель портативного зарядного пристрою.

• Не дозволяйте дітям використовувати кабель портативного зарядного пристрою та торкатися до нього.

• Не допускайте потрапляння води на блок керування.

• Не допускайте потрапляння сторонніх речовин у зарядний з’єднувач змінного струму та в роз’єм.

• Не наступайте на кабель. Не тягніть кабель, не скручуйте та не згинайте його.

• Не заряджайте під час грози.

• Не допускайте падіння блоку керування, не кладіть на нього важкі предмети.

• Під час заряджання не розміщуйте поблизу зарядного пристрою предмет, який може бути джерелом високих температур.

• Заряджання з використанням зношеної або пошкодженої розетки побутової електричної мережі може призвести до ураження електричним струмом. Якщо ви сумніваєтесь у справності розетки, попросіть ліцензованого електрика перевірити її.

• Негайно припиніть користуватися кабелем портативного зарядного пристрою, якщо електрична розетка або будь-які компоненти перегрілися або ви почули запах.

Якщо ви не можете зарядити акумулятор високої напруги після підключення з'єднувача заряджання, перевірте наступне:

1. Перевірте налаштування заряджання автомобіля.

   (наприклад, якщо налаштовано заплановане заряджання, заряджання не починається відразу після підключення зарядного пристрою змінного струму чи портативного зарядного пристрою).

2. Перевірте стан роботи зарядного пристрою змінного струму й портативного зарядного пристрою.

   (Статус портативного з'єднувача заряджання)

   * Фактичний спосіб відображення стану заряджання можуть бути іншими залежно від виробника зарядного пристрою.

3. Якщо автомобіль не заряджається, а на комбінації приладів з’являється попереджувальне повідомлення, перевірте відповідне повідомлення.

4. Якщо транспортний засіб заряджається належним чином при використанні іншого справного зарядного пристрою, зверніться до виробника зарядного пристрою.

5. Якщо транспортний засіб не заряджається належним чином у разі використання іншого справного зарядного пристрою, рекомендуємо звернутися до уповноваженого дилера Kia або в партнерську сервісну компанію.
