Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inklusive ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.
Sicherungskasten auf der Fahrerseite
ICU-Anschlussleiste
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
DOOR LOCK |
 |
20 A |
Mittleres Türver- & -entriegelungsrelais |
|
FENSTERHEBERSCHALTER RECHTS |
 |
25 A |
Hauptschalter elektrischer Fensterheber, Schalter für weitere Fensterheber |
|
P/WINDOW LH |
 |
25 A |
Elektrischer Fensterheberhauptschalter |
|
S/HEIZUNG (HINTEN) |
 |
20 A |
Sitzheizungs-Steuermodul hinten |
|
SITZHEIZUNG (FAHRER/BEIFAHRER) |
 |
20 A |
Vordersitzbelüftung-Steuergerät, Vordersitzheizungs-Steuergerät |
|
BEIFAHRERSITZ |
 |
30 A |
Schalter für den elektrisch verstellbaren Beifahrersitz, Beifahrersitz-Relaiseinheit |
|
SCHIEBEDACH2 |
 |
20 A |
Steuerschalter für das Schiebedach (Blendenmotor) |
|
AIRBAG2 |
 |
10 A |
Steuergerät für SRS-System (ergänzendes Rückhaltesystem) |
|
SCHIEBEDACH1 |
 |
20 A |
Steuerschalter für das Schiebedach (Glasmotor) |
|
ELEKTRISCH VERSTELLBARER FAHRERSITZ |
 |
30 A |
Schalter für Fahrersitzverstellung, Fahrer-IMS-Steuermodul (Integriertes Speichersystem) |
|
MODULE9 |
 |
10 A |
Kupplungsmodul Zylindersensor, Fahrer-IMS-Steuermodul (Integriertes Speichersystem), Smart-Key für Fahrer/Beifahrer-Außengriff, Regensensor, Warnblinkerschalter, Datenlink-Stecker, Elektrische Heckklappen-Einheit, Lenksäulen-Teleskopeinheit |
|
AMP (Verstärker) |
 |
25 A |
AMP (Verstärker) |
|
IBU (integrierte Bordnetzsteuereinheit) 2 |
 |
10 A |
IBU (integrierte Bordnetzsteuereinheit), Zündschalter, Automatikgetriebe-Wählhebel |
|
FENSTERHEBER RECHTS |
 |
25 A |
Beifahrersicherheitsfensterheber-Modul |
|
FENSTERHEBER LINKS |
 |
25 A |
Fahrersicherheitsfensterheber-Modul |
|
MEMORY |
 |
10 A |
Relais Ein- und Ausklappen des Außenspiegels, elektrisch verstellbarer Fahrer-/Beifahrer-Außenspiegel, Kombiinstrument, Klimaanlagensteuergerät (LCD), Klimaanlagen-Steuermodul, Ambienteleuchte, Konsolen-Ambienteleuchte, Ambienteleuchte (Beifahrer), Crashpad-Schalter, integrierte Parkassistenzeinheit |
|
E-SCHALTHEBEL2 |
 |
10 A |
SCU (System-Steuergerät), Elektronischer Automatikgetriebe-Wählhebelschalter |
|
HECKKLAPPE |
 |
10 A |
Heckklappen-Relais |
|
E-CALL |
 |
10 A |
Notruf (E-Call)-Modul |
|
MODUL7 |
 |
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
BREMSSCHALTER |
 |
10 A |
Bremsleuchtenschalter, IBU (integrierte Bordnetzsteuereinheit) |
|
MULTIMEDIA |
 |
20 A |
Audio (Display), Audio- / Video- & Navigations-Haupteinheit |
|
WASCHANLAGE |
 |
15 A |
Multifunktionsschalter |
|
MODUL8 |
 |
7,5 A |
Steuermodul Vordersitzbelüftung, Steuermodul Vorder-/Rücksitzheizung, E/R-Anschlussblock (Windschutzscheibenheizungsrelais links) |
|
AIRBAG1 |
 |
15 A |
Steuergerät für SRS-System (ergänzendes Rückhaltesystem) |
|
Klimaanlage EIN |
 |
7,5 A |
E/R-Anschlussblock (PTC-Heizung Relais Nr. 1, Gebläserelais), Klimaanlagensteuergerät (LCD), Klimaanlagen-Steuermodul |
|
MODUL2 |
 |
15 A |
Front-USB-Ladeanschluss, USB-Ladeanschluss am Fahrer-/Beifahrersitz |
|
MODUL6 |
 |
10 A |
Konsolenschalter, Fahrmodusschalter, Datenlink-Stecker, Automatikgetriebe-Wählhebelkontrollleuchte |
|
MODUL1 |
 |
10 A |
Integrierte Parkassistenzeinheit, IBU (integrierte Bordnetzsteuereinheit), Audio-Tastatur, Audio, Audio-/Video- & Navigationstastatur, elektrischer Außenspiegelschalter, Notruf-(E-Call)-Modul, AMP (Verstärker), Audio (Display), Audio/Video & Navigations-Haupteinheit |
|
Beheizter Außenspiegel |
 |
10 A |
Elektrisch verstellbarer Fahrer-/Beifahrer-Außenspiegel |
|
IBU (integrierte Bordnetzsteuereinheit) 1 |
 |
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
MODUL5 |
 |
10 A |
Fahrer-IMS-Steuermodul (Integriertes Speichersystem), Steuermodul Rücksitzheizung, Steuermodul Vordersitzbelüftung, AMP (Verstärker), Steuermodul Vordersitzheizung, Audio (Display), Audio/Video & Navigations-Haupteinheit, kabelloses Aufladegerät vorn, Notruf (E-Call) Modul, Klimaanlagensteuergerät (LCD), Klimaanlagen-Steuermodul, elektrochromatischer Spiegel, |
|
AIRBAG ANZ |
 |
7,5 A |
Kombiinstrument |
|
MODUL4 |
 |
7,5 A |
IBU (integrierte Bordnetzsteuereinheit), Multifunktions-Frontkamera, Crashpad-Schalter, Integrierte Parkassistenzeinheit, Eckradar vorn links/rechts, Kupplungsmodul-Zylindersensor, 4WD (Allradantrieb) ECU (elektronische Steuereinheit), Scheinwerfer links/rechts |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (System-Steuergerät), Elektronischer Automatikgetriebe-Wählhebelschalter |
|
KOMBIINSTRUMENT |
 |
7,5 A |
Kombiinstrument |
|
MODUL3 |
 |
7,5 A |
Bremsleuchtenschalter, Dachkonsolenleuchte |
|
Motorgetriebene Servolenkung |
 |
7,5 A |
Motorgetriebene Servolenkungseinheit |
|
START (anlassen) |
 |
10 A |
Relais für Alarmanlagenhupe, Getriebebereichsschalter, Antriebsstrang-Steuermodul, IBU (integrierte Bordnetzsteuereinheit), Zündschalter, E/R-Anschlussblock (Starter-Relais) |
|
LDC |
 |
10 A |
DC-DC-UMRICHTER FÜR NIEDRIGE SPANNUNG |
|
ECS |
|
15 A |
ELEKTRONISCH GESTEUERTE AUFHÄNGUNG |
|
BATTERIE KÜHLERLÜFTER |
 |
10 A |
BATTERIE-KÜHLGEBLÄSE |
|
BATTERIE-MANAGEMENT |
 |
10 A |
BATTERIEMANAGEMENTSYSTEM |
|
MODUL10 |
 |
7,5 A |
KRAFTSTOFFFILTER |
Sicherungskasten im Motorraum
Klemmenblock Motorraum
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|
|---|---|---|---|---|
|
MEHRFACH-SICHERUNG-1 |
Motorgetriebene Servolenkung 1 |
 |
80 A |
Motorgetriebene Servolenkungseinheit |
|
Kühlventilator 1 |
 |
80 A |
Kühllüfterregler |
|
|
Kühlventilator 2 |
 |
60 A |
Kühllüfterregler |
|
|
EPB2 |
 |
60 A |
ELEKTRONISCHE FESTSTELLBREMSE |
|
|
B+3 |
 |
60 A |
ICU-Anschlussblock (Sicherung - SITZHEIZUNG (FAHRER/BEIFAHRER), ELEKTR. SITZVERSTELLUNG (BEIF), SCHIEBEDACH 2, SCHIEBEDACH 1, ELEKTR. SITZVERSTELLUNG (FAHRER), AMP, FENSTERHEBERSCHUTZ RE., Hauptrelais elektrische Fensterheber) |
|
|
B+4 |
 |
50 A |
ICU-Anschlussblock (Sicherung - TÜRVERRIEGELUNG, SITZHEIZUNG (FAHRER/BEIFAHRER), AIRBAG 2, MODUL 9, IBU 2, ELEKTR. FENSTERHEBERSCHUTZ LI., E-SCHALTWIPPE 2, HECKKLAPPE, BREMSSCHALTER, Langzeit-Lastverriegelungsrelais) |
|
|
CVVD |
 |
50 A |
CVVD (Dauer kontinuierlich verstellbares Ventil) |
|
|
BLOWER |
 |
40 A |
Gebläserelais |
|
|
ABS1/EPB1 |
 |
40 A |
ANTIBLOCKIERSYSTEM / ELEKTRONISCHE FESTSTELLBREMSE |
|
|
HECKSCHEIBENHEIZUNG |
 |
40 A |
Heckscheibenheizungsrelais |
|
|
ABS2 |
 |
30 A |
ANTIBLOCKIERSYSTEM |
|
|
MEHRFACH-SICHERUNG-2 |
GLÜHKERZE |
 |
80 A |
GLOW-Steuereinheit |
|
PTC - HEIZUNG1 |
 |
50 A |
PTC-Heizung |
|
|
PTC - HEIZUNG2 |
 |
50 A |
PTC-Heizung |
|
|
DCU1 |
 |
50 A |
DCU (Dosiersteuereinheit) |
|
|
KRAFTSTOFFFILTERHEIZUNG |
 |
30 A |
KRAFTSTOFFFILTERHEIZUNG |
|
|
SICHERUNG |
ANHÄNGER1 |
 |
50 A |
Anhängerstecker |
|
Kraftstoffpumpe |
 |
20 A |
Kraftstoffpumpenrelais |
|
|
4WD |
 |
20 A |
AWD ECM (Motorsteuermodul) |
|
|
AMS |
 |
10 A |
Batteriesensor |
|
|
ECU4 |
 |
10 A |
Antriebsstrang-Steuermodul |
|
|
E-SCHALTHEBEL2 |
 |
10 A |
E-SCHALTHEBEL |
|
|
Kühlventilator 1 |
 |
50 A |
Kühllüfterrelais High |
|
|
BEHEIZTE WINDSCHUTZSCHEIBE RECHTS |
 |
50 A |
Windschutzscheibenheizungsrelais rechts |
|
|
ECU5 |
 |
10 A |
Nicht verwendet |
|
|
Klimaanlage EIN 1 |
 |
10 A |
Gebläserelais, Klimaanlagen-Steuermodul |
|
|
ANHÄNGER2 |
 |
20 A |
Anhängerstecker |
|
|
E-SCHALTHEBEL 1 |
 |
30 A |
SCU (System-Steuergerät) |
|
|
HECKKLAPPE |
 |
40 A |
Elektrische Heckklappe |
|
|
EOP |
 |
40 A |
Nicht verwendet |
|
|
PTC-HEIZUNG3 |
 |
50 A |
Relais für Kraftstofffilterheizung |
|
|
BEHEIZTE WINDSCHUTZSCHEIBE LINKS |
 |
50 A |
Kühlgebläserelais Low (Nu-Motor), DCU-Relais (NEU R) |
|
|
E-CVVT |
 |
50 A |
PTC-Heizungsrelais Nr. 2 (Diesel), E-CVVT Relais (Theta-Motor) |
|
|
B+2 |
 |
50 A |
Anschlussleiste ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60 A |
Anschlussleiste ICU (IPS01/IPS02/IPS03/IPS04/IPS05) |
|
|
DCU2 |
 |
20 A |
DCU (Dosiersteuereinheit) |
|
|
DCU3 |
 |
20 A |
DCU (Dosiersteuereinheit) |
|
|
DCU4 |
 |
20 A |
DCU (Dosiersteuereinheit) |
|
|
DCT3 |
 |
50 A |
DCT (Doppelkupplungsgetriebe) |
|
|
DCT1 |
 |
40 A |
DCT (Doppelkupplungsgetriebe) |
|
|
DCT2/E-KUPPLUNG |
 |
40 A |
DCT (Doppelkupplungsgetriebe)/ E-KUPPLUNG |
|
Leiterplattenblock
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
IG2 |
 |
30 A |
Relais IG2 |
|
IG1 |
 |
30 A |
IG1-Relais, ACC-Relais |
|
Windschutzscheibe Wischer 2 |
 |
7,5 A |
Relais Windschutzscheibenwischer (langsam), ECM (Motorsteuermodul), IBU (integrierte Bordnetzsteuereinheit) |
|
SENSOR1 |
 |
20 A |
Zündspule Nr. 1 bis Nr. 4 |
|
SENSOR7 |
 |
7,5 A |
GLOW-Steuereinheit |
|
ECU3 |
 |
10 A |
Antriebsstrang-Steuermodul |
|
SENSOR5 |
 |
15 A |
Kraftstoffpumpenrelais |
|
TCU2 |
 |
10 A |
Nicht verwendet |
|
SENSOR3 |
 |
20 A |
Nicht verwendet |
|
ECU1 |
 |
20 A |
Antriebsstrang-Steuermodul |
|
SENSOR2 |
 |
15 A |
Lambdasonde (AUF/AB) |
|
Windschutzscheiben-Wischer 1 |
 |
30 A |
Scheibenwischer-Hauptrelais, Windschutzscheiben-Wischerrelais (langsam) |
|
Heckscheibenwischer |
 |
15 A |
Scheibenwischer-Hauptrelais, ICU-Anschlussleiste (Relais Heckscheibenwischer) |
|
HUPE |
 |
15 A |
Signalhornrelais |
|
Klimaanlage EIN 2 |
 |
10 A |
Relais für Klimaanlagenkomp |
|
FCA |
 |
10 A |
Frontradar |
|
SENSOR4 |
 |
10 A |
[Smartstream G2.0] Ölsteuerventil Nr.1/Nr.2 (Einlass/Auslass), Magnetventil für verstellbare Ölpumpe, Variables Einlass-Magnetventil, Spülsteuermagnetventil, Kühlgebläseregler, Relais für Klimaanlagenkomp, E/R-Anschlussblock (Kühlgebläserelais High) [Smartstream G2.5 T-GDi] Ölsteuerventil Nr.2 (Auslass), Spülsteuermagnetventil, Magnetventil für verstellbare Ölpumpe, Variables Einlass-Magnetventil, Kühlgebläseregler, Relais für Klimaanlagenkomp |
|
SENSOR6 |
 |
15 A |
Einspritzdüse 1 - 4 |
|
ECU2 |
 |
15 A |
Antriebsstrang-Steuermodul |
|
TCU1 |
 |
15 A |
[Smartstream G2.5 T-GDi] Antriebsstrang-Steuermodul |
|
ABS3/EPB3 |
 |
10 A |
ESP (Steuermodul Elektronisches Stabilitätsprogramm) |
|
POWER OUTLET 2 |
 |
20 A |
Vordere Steckdose |
|
POWER OUTLET 1 |
 |
20 A |
Steckdose Kofferraum |
|
ACC |
 |
20 A |
STROMVERSORGUNG ZUBEHÖR |
|
MDPS2*1 |
 |
10 A |
Motorgetriebene Servolenkungseinheit |
|
AFS |
 |
10 A |
ADAPTIVES FRONTSCHEINWERFERSYSTEM |
* 1: MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).
Relais
In der folgenden Tabelle finden Sie den Relaistyp.
|
Relaisbezeichnung |
Symbol |
TYP |
|---|---|---|
|
Heckscheibenheizungsrelais |
 |
MICRO |
|
Anlasserrelais |
 |
MICRO |
|
Kraftstoffpumpenrelais |
 |
MICRO |
|
PTC-Heizungsrelais Nr. 1 |
 |
MICRO |
|
Relais für Kraftstofffilterheizung |
 |
MICRO |
|
Gebläserelais |
 |
MICRO |
|
Relais DCU |
 |
MICRO |
|
PTC-Heizungsrelais 2 |
 |
MICRO |

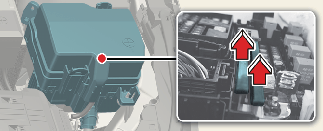

Sicherungskasten im Motorraum (Abdeckung der Batterieklemmen)
