Inställning av strålkastare och dimljus (Europa)
Inställning av strålkastare
-
Pumpa däcken till angivet lufttryck och ha ingen last i bilen utöver förare, reservdäck och verktyg.
-
Fordonet ska stå på ett plant golv.
-
Rita vertikala linjer (genom centrum på respektive strålkastare) och en horisontell linje (den horisontella linjen ska gå genom centrum på respektive strålkastare) på väggen.
-
Strålkastarlampor och batteri ska vara i god kondition. Ställ in strålkastarna så att det ljusaste fältet riktas mot de horisontella och vertikala linjerna.
-

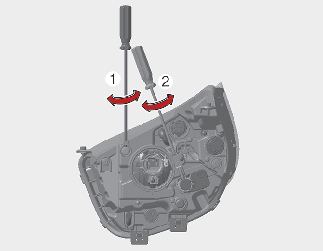

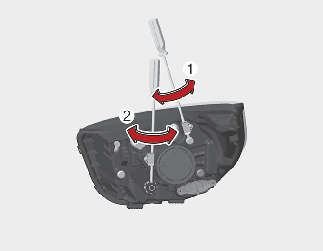

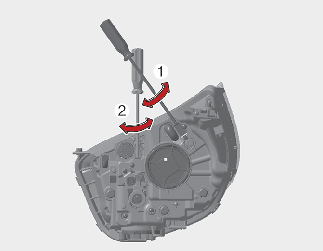

Vrid skruvmejsel (1) medurs eller moturs för att rikta halvljuset åt vänster eller höger. Vrid skruvmejsel (2) medurs eller moturs för att höja eller sänka halv- och helljus.
Inställning av dimljus fram
Det främre dimljuset kan riktas in på samma sätt som strålkastarna.
Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd.

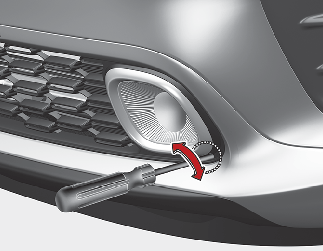

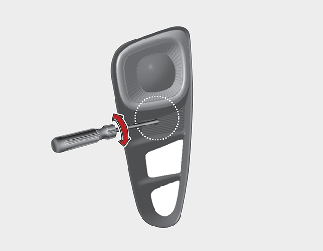

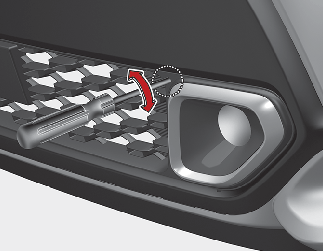

Vrid skruvmejseln medurs eller moturs för att höja eller sänka främre dimstrålkastare.

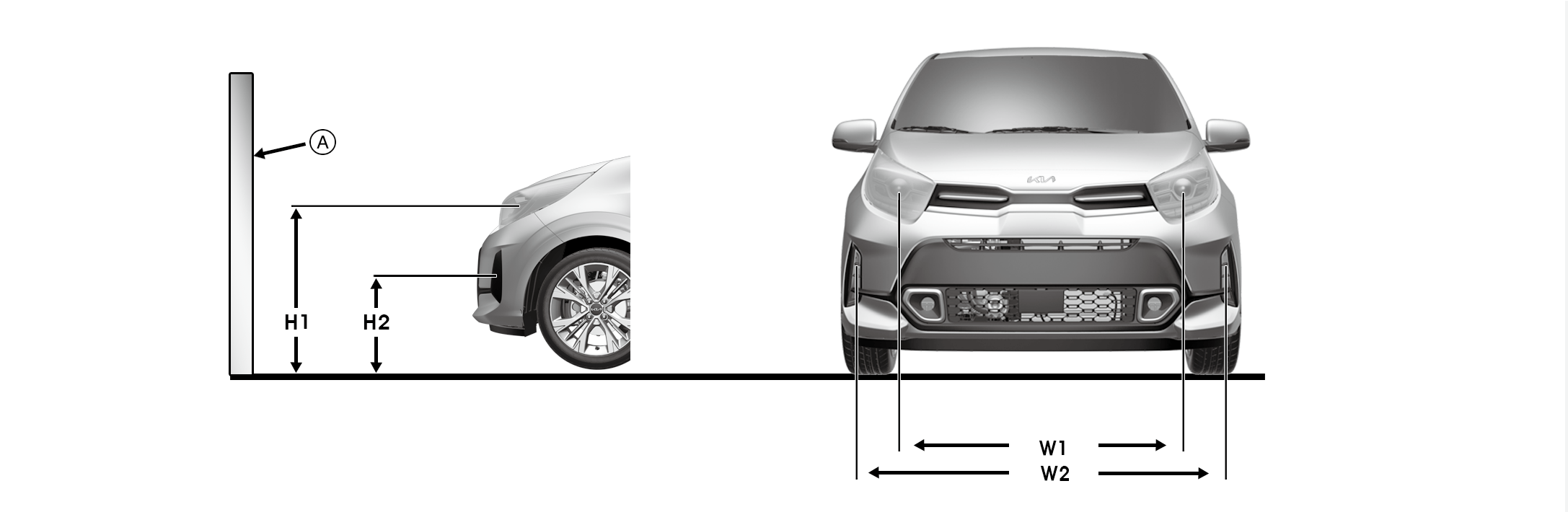

* A: Skärm
Enhet: mm (tum)
|
Bilens kondition |
Strålkastare (MFR-typ) |
Strålkastare (projektionstyp) |
Strålkastare (BI-funktionstyp) |
|||
|---|---|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|
|
Halv/Helljus |
Halv/Helljus |
Halv/Helljus |
Halv/Helljus |
Halv/Helljus |
Halv/Helljus |
|
|
H1 |
W1 |
H1' |
W1' |
H1'' |
W1'' |
|
|
Utan förare / [mm (in)] |
755 (29,7) |
1 060 (41,7) |
768 (30,2) |
1 117 (44,0) |
753 (29,6) |
1 098 (43,2) |
|
Med förare / [mm (tum)] |
745 (29,3) |
1 060 (41,7) |
758 (29,8) |
1 117 (44,0) |
743 (29,3) |
1 098 (43,2) |
|
Bilens kondition |
Dimljus fram (Typ A) |
Dimljus fram (Typ B) |
Dimljus fram (Typ C) |
|||
|---|---|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|
|
H2 |
W2 |
H2' |
W2' |
H2'' |
W2'' |
|
|
Utan förare / [mm (in)] |
495 (19,5) |
1 336 (52,6) |
318 (12,5) |
846(33.3) |
332 (13,1) |
925 (36,4) |
|
Med förare / [mm (tum)] |
485 (19,1) |
1 336 (52,6) |
308 (12,1) |
846(33.3) |
322 (12,7) |
925 (36,4) |

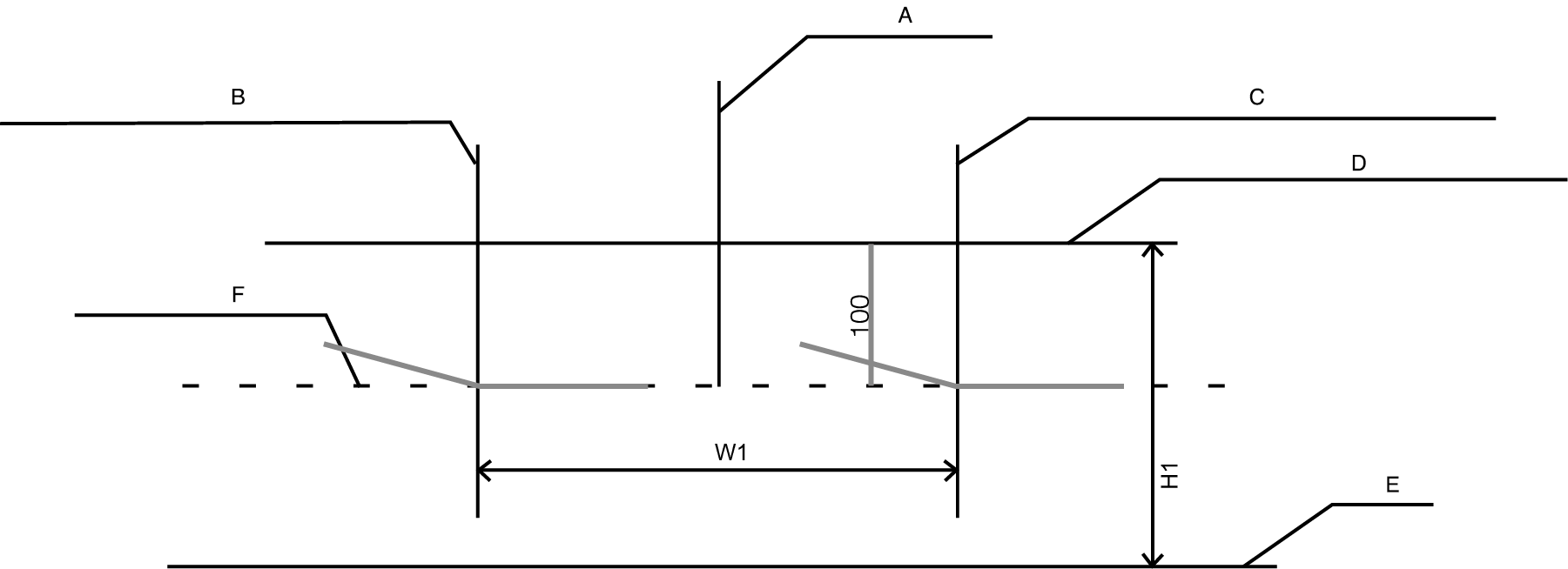

A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
-
Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.

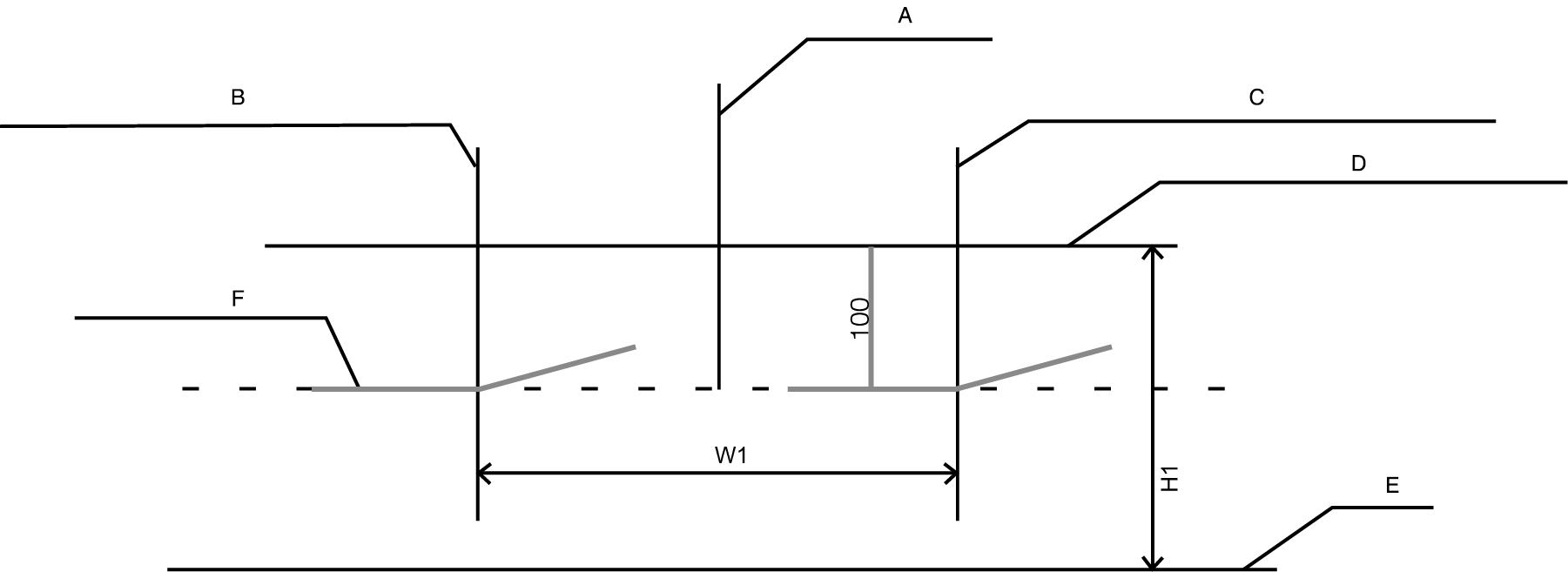

A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
-
Tänd halvljuset utan förare i bilen.
-
Avskärningslinjen ska projiceras i avskärningslinjen som visas på bilden.
-
När du ställer in halvljuset ska den vertikala justeringen göras efter den horisontella.
-
Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster dimljus
C: Vertikal linje för glödlampans mitt i höger dimljus
D: Horisontell linje för glödlampans mitt (halvljus)
E: Mark
F: Avgränsningslinje
G: Övre gräns
-
Tänd det främre dimljuset utan att föraren är i bilen.
-
Avgränsningslinjen bör visas inom det tillåtna området (skuggad del).
