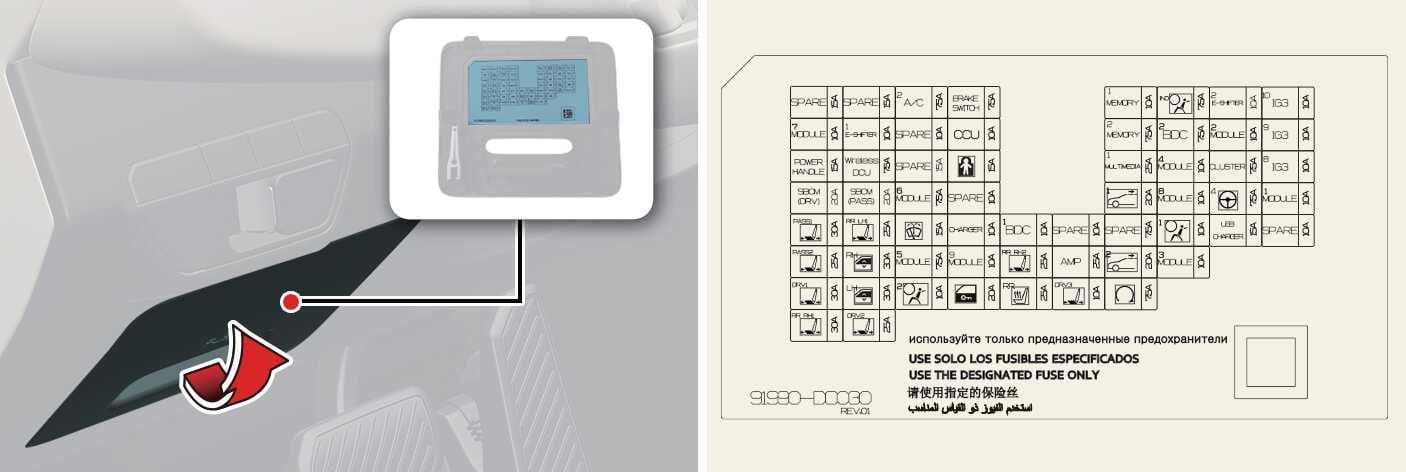

لوحة المصاهر في جانب السائق
علبة التوصيل بوحدة التحكم المركزي المتكاملة (ICU)
|
اسم الفيوز |
الرمز |
تصنيف الفيوز |
الدائرة المحمية |
|---|---|---|---|
|
CHILD LOCK |
 |
15 أمبير |
مرحل قفل الأطفال، مرحل فتح قفل الأطفال |
|
AFCU |
 |
10 أمبير |
AFCU |
|
مؤشر كيس الهواء |
 |
7.5 أمبير |
وحدة التحكم العلوية |
|
MEMORY2 |
 |
10 أمبير |
مصهر - الذاكرة MEMORY2، وحدة مصباح الوضع، مصباح وضع لوحة العدادات يسارًا/يمينًا، ADP، شاشة العرض العلوية، وحدة ADS |
|
START |
 |
7.5 أمبير |
وحدة التحكم في السيارة (VCU)، وحدة التحكم في الجسم المتكاملة (IBU) |
|
HEATED MIRROR |
 |
10 أمبير |
وحدة المرآة الخارجية بجانب السائق/ الراكب |
|
TAILGATE OPEN |
 |
15 أمبير |
مزلاج الباب الخلفي |
|
وحدة التحكم في الطاقة 3 |
 |
10 أمبير |
المحول الخلفي |
|
MODULE3 |
 |
7.5 أمبير |
مفتاح متعدد الوظائف، وحدة التحكم في الجسم المتكاملة (IBU)، مفتاح مصباح التوقف، وحدة باب السائق |
|
CLUSTER |
 |
7.5 أمبير |
شاشة عرض عند مستوى الرأس، مجموعة العدادات |
|
IG3 8 |
 |
10 أمبير |
وحدة V2L، ICCU، VCMS، مضخة الزيت الإلكترونية الخلفية، CDM |
|
IG3 7 |
 |
10 أمبير |
مستشعر درجة الحرارة في السيارة، الوحدة الرئيسية للصوت/الفيديو والملاحة، معامل PTC لتكييف الهواء (معامل درجة الحرارة الإيجابية) سخان، وحدة التحكم في تكييف الهواء، مجموعة العدادات |
|
IAU |
 |
10 أمبير |
المقبض الخارجي لباب السائق/ الراكب |
|
ECS |
 |
15 أمبير |
تعليق التحكم الإلكتروني |
|
MODULE8 |
 |
10 أمبير |
وحدة المقعد الكهربائي للسائق/الراكب، مفتاح المقعد اليدوي للسائق/الراكب |
|
S/HEATER FRT |
 |
20 أمبير |
وحدة التحكم في التهوية للمقاعد الأمامية، وحدة التحكم في التدفئة للمقاعد الأمامية |
|
WASHER |
 |
15 أمبير |
مفتاح متعدد الوظائف |
|
IBU2 |
 |
7.5 أمبير |
وحدة التحكم المتكاملة في الهيكل (IBU) |
|
IG3 10 |
 |
10 أمبير |
SCU (وحدة التحكم في النظام)، المحول الخلفي، BMU |
|
IG3 9 |
 |
10 أمبير |
غير مستخدم |
|
BATTERY MANAGEMENT |
 |
10 أمبير |
وحدة التحكم في البطارية (BMU) |
|
AIR BAG2 |
 |
10 أمبير |
وحدة التحكم بنظام تقييد الحركة التكميلي (SRS) |
|
SUNROOF1 |
 |
25 أمبير |
موتور فتحة السقف |
|
P/WINDOW LH |
 |
25 أمبير |
وحدة النافذة الكهربائية لسلامة السائق (المقود الأيسر)، وحدة النافذة الكهربائية لسلامة الركاب (المقود الأيمن)، مفتاح النافذة الكهربائية الخلفية اليسرى |
|
SPARE2 (IG2): |
 |
15 أمبير |
غير مستخدم |
|
E-SHIFTER 3 |
 |
10 أمبير |
قرص ناقل الحركة التلقائي الإلكتروني (ATM) |
|
MODULE4 |
 |
10 أمبير |
رادار الانعطاف الخلفي الأيسر/الأيمن، المحول الأمامي/ الخلفي، وحدة التحكم الإلكترونية في النظام المتقدم لمساعدة السائق (ADAS)، وحدة نظام صوت المحرك الافتراضي (VESS)، الرادار الأمامي، كاميرا الرؤية الأمامية، وحدة التحكم الإلكترونية في النظام المتقدم لمساعدة السائق على صف السيارة (ADAS)، مفتاح الغطاء العلوي لوحدة التحكم |
|
شاحن USB |
 |
15 أمبير |
شاحن USB لمقعد السائق/ الراكب، شاحن USB لوحدة التحكم الأمامية رقم 1/ رقم 2 |
|
MEMORY1 |
 |
15 أمبير |
مصهر - الذاكرة MEMORY2، مجموعة العدادات، وحدة التحكم في التكييف، مصباح وضع وحدة التحكم (علوي/سفلي)، مفتاح أرضية وحدة التحكم، مصباح وضع باب السائق/الراكب، مصباح وضع الباب الخلفي الأيسر/ الأيمن |
|
SPARE3 (B+) |
 |
10 أمبير |
غير مستخدم |
|
A/C2 |
 |
10 أمبير |
وحدة التحكم في تكييف الهواء، صمام الضغط العالي، علبة التوصيل P/R لصمام المبردات رقم 1/ رقم 2 (مرحل المروحة)، BSA Chiller رقم 1، صمام سائل تبريد مكيف الهواء |
|
AMP |
 |
25 أمبير |
مكبر للصوت (AMP) |
|
P/WINDOW RH |
 |
25 أمبير |
وحدة النافذة الكهربائية لسلامة الراكب (المقود الأيسر)، وحدة النافذة الكهربائية لسلامة السائق (المقود الأيمن)، مفتاح النافذة الكهربائية الخلفية اليمنى |
|
MODULE6 |
 |
7.5 أمبير |
وحدة التحكم المتكاملة في الهيكل (IBU) |
|
MODULE5 |
 |
10 أمبير |
موصل ربط البيانات، المرآة الكهربائية المصنوعة من الكروم، وحدة الاتصال في حالات الطوارئ (E-CALL)، ADP، وحدة الصوت/ الفيديو والتنقل العلوية، مفتاح لوحة العدادات، المصباح الأمامي الأيسر/ الأيمن، مكبر الصوت (AMP)، شاحن الهاتف الذكي اللاسلكي، وحدة المقعد الكهربائي للسائق/ الراكب، وحدة التحكم في التهوية للمقاعد الأمامية، وحدة التحكم في التدفئة للمقاعد الأمامية، وحدة التحكم في التدفئة للمقاعد الخلفية، مفتاح وحدة التحكم الأرضي، وحدة جهاز ضبط مستوى المصباح الأمامي التلقائي، وحدة النظام الذكي للإضاءة الأمامية (IFS) |
|
SPARE1 (ACC) |
 |
10 أمبير |
غير مستخدم |
|
E-CALL |
 |
10 أمبير |
وحدة الاتصال في حالات الطوارئ (E-CALL) |
|
IBU1 |
 |
15 أمبير |
وحدة التحكم المتكاملة في الهيكل (IBU) |
|
BRAKE SWITCH |
 |
10 أمبير |
مفتاح مصباح التوقف، وحدة التحكم المتكاملة في الهيكل (IBU) |
|
P/SEAT DRV |
 |
30 أمبير |
مفتاح المقعد الكهربائي للسائق، وحدة المقعد الكهربائي للسائق (مع نظام ذاكرة مدمجة (IMS)) |
|
A/C1 |
 |
7.5 أمبير |
وحدة التحكم في تكييف الهواء |
|
AIR BAG1 |
 |
15 أمبير |
وحدة التحكم بنظام تقييد الحركة التكميلي (SRS) |
|
MODULE2 |
 |
10 أمبير |
مكبر للصوت (AMP)، ADP، علبة التوصيل P/E (مرحل منفذ الطاقة)، وحدة التحكم في الجسم المتكاملة (IBU)، وحدة الاتصال في حالات الطوارئ (E-CALL)، وحدة النظام المتقدم لمساعدة السائق (ADAS)، لوحة مفاتيح الصوت/ الفيديو والتنقل، وحدة الصوت/ الفيديو والتنقل العلوية |
|
MULTIMEDIA |
 |
15 أمبير |
وحدة الصوت/ الفيديو والتنقل العلوية |
|
DOOR LOCK |
 |
20 أمبير |
مرحل قفل الباب، مرحل فتح الباب، مرحل قفل منع الفتح من الداخل |
|
MODULE1 |
 |
10 أمبير |
مفتاح مصباح الإنذار، مفتاح متعدد الوظائف، موصل ربط البيانات، مستشعر المطر، صفارة الحماية من الاختراق بالموجات فوق الصوتية (UIP)، مستشعر الحماية من الاختراق بالموجات فوق الصوتية (UIP)، وحدة PTG، وحدة باب السائق، وحدة المرآة الخارجية للسائق/ الراكب |
|
P/SEAT PASS |
 |
30 أمبير |
مفتاح المقعد الكهربائي للراكب، وحدة المقعد الكهربائي للراكب |
|
S/HEATER RR |
 |
25 أمبير |
وحدة التحكم في التدفئة للمقاعد الخلفية |
