Opis omarice z varovalkami/releji

Na notranji strani pokrova omarice z varovalkami/releji je nalepka z navedbo imen in zmogljivosti varovalk/relejev.

OPOMBA

Določeni opisi omarice z varovalkami v tem priročniku morda ne ustrezajo vašemu vozilu. Opisi veljajo na dan izdaje priročnika. Ko pregledujete omarico z varovalkami v vozilu, si oglejte nalepko z oznakami varovalk.

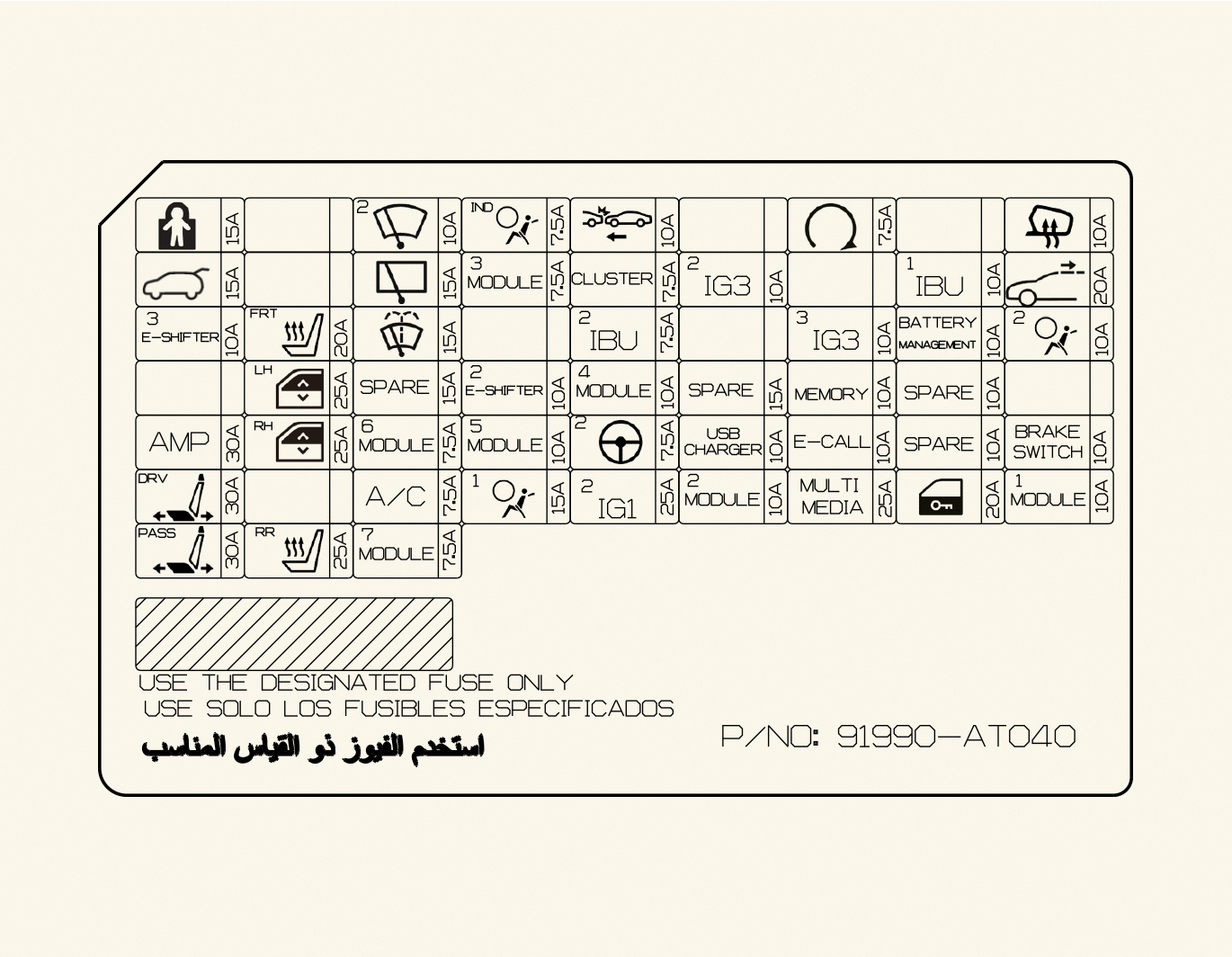

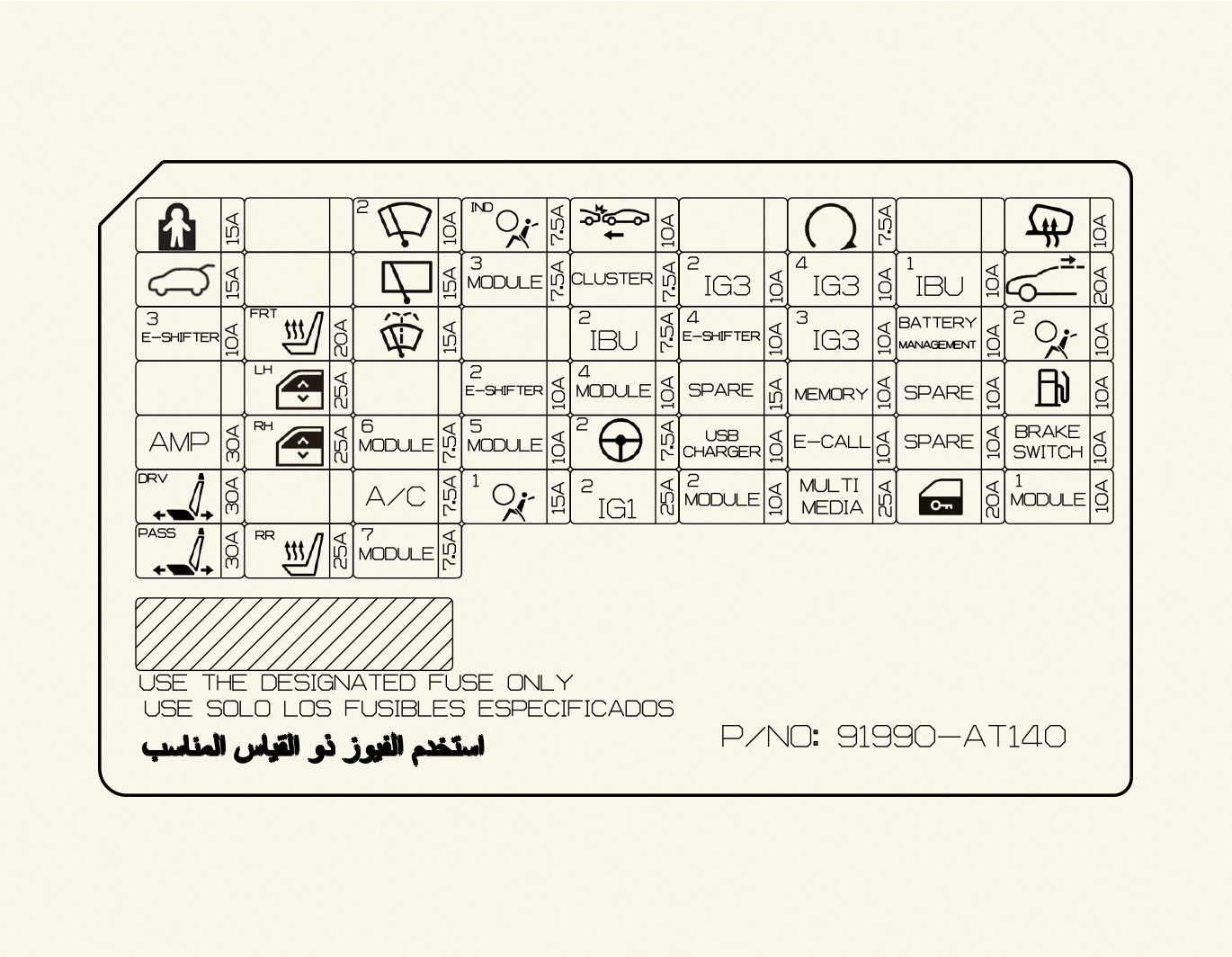

Plošča z varovalkami na voznikovi strani

Za vozilo HEV
Za vozilo PHEV

Priključni blok ICU

Ime varovalke

Simbol

Moč varovalke

Zaščiteno vezje

AMP

30 A

AMP (Ojačevalnik)

P/SEAT DRV

30 A

Stikalo za voznikovo ledveno oporo, stikalo za električni pomnilnik voznikovega sedeža, krmilni modul IMS (integrirani pomnilniški sistem)

P/WINDOW LH

25 A

REAR LH POWER WINDOW SWITCH/MODULE, DRIVER POWER WINDOW SWITCH/MODULE (LHD), PASSENGER POWER WINDOW SWITCH/MODULE (RHD)

P/SEAT PASS

30 A

Stikalo za sovoznikov električno voden sedež

S/HEATER

(FRONT)

20 A

Nadzorni modul prezračevanja sprednjih sedežev, nadzorni modul grelnika sprednjih sedežev

S/HEATER (REAR)

25 A

Nadzorni modul grelnika zadnjega sedeža

P/WINDOW RH

25 A

REAR RH POWER WINDOW SWITCH/MODULE, DRIVER POWER WINDOW SWITCH/MODULE (RHD), PASSENGER POWER WINDOW SWITCH/MODULE (LHD)

T/GATE

15 A

Rele prtljažnih vrat

DR LOCK

20 A

Sredinski rele za zaklepanje/odklepanje vrat, rele za mrtvo zaklepanje

MULTI MEDIA

25 A

Zvočni sistem/Navigacijska glavna enota

E-CALL

10 A

Enota E-klic

MEMORY

10 A

Instrumentna plošča, projekcijski zaslon, razpoloženjska lučka, nadzorni modul klimatske naprave

START

7,5 A

Rele protivlomnega alarma, HPCU, IBU

E-SHIFTER3

10 A

SCU, elektronsko stikalo za prestavljanje

MODULE6

7,5 A

IBU (INTEGRATED BODY CONTROL UNIT)

MODULE3

7,5 A

Zgornja konzola, večfunkcijsko stikalo, stikalo zavorne luči

A/BAG1

15 A

Nadzorni modul dodatnega zadrževalnega sistema (SRS)

WASHER

15 A

Upravljalna ročica za sistem za pranje

MODULE1

10 A

KEY INTERLOCK, AIR CONDITIONER CONTROL MODULE, CHARGING LAMP (THE PLUG-IN HYBRID VEHICLE), HAZARD SWITCH, RAIN SENSOR, STEERING WHEEL REMOTE CONTROL

IBU1

10 A

IBU(INTEGRATED BODY CONTROL UNIT), SPORT MODE SWITCH

MODULE2

10 A

IIBU, ADAS PARKING ECU, E-CALL, AUDIO/ NAVIGATION HEAD UNIT, stikalni blok v motornem prostoru (rele P/OUTLET)

A/BAG IND

7,5 A

INSTRUMENT CLUSTER (SRS CONTROL MODULE)

IBU2

7,5 A

IBU (Integrirana enota za nadzor karoserije)

MODULE4

10 A

IBU, ADAS PARKING ECU, VESS UNIT, FRONT VIEW CAMERA, CRASH PAD SWITCH, CENTER CONSOL, REAR CORNER RADAR

A/CON

7,5 A

AIR CONDITIONER CONTROL MODULE, stikalni blok v motornem prostoru (BLOWER, PTC RELAY), A/C COMPRESSOR

A/BAG2

10 A

Nadzorni modul dodatnega zadrževalnega sistema (SRS)

CLUSTER

7,5 A

INSTRUMENTNA PLOŠČA, PROJEKCIJSKI ZASLON

MODULE5

10 A

HEAD LAMP LEVELING DEVICE, AUDIO/ NAVIGATION HEAD UNIT, WIRELESS SMART PHONE CHARGING SYSTEM, E-CALL UNIT, AIR CONDITIONER CONTROL MODULE, OVERHEAD CONSOLE LAMP, ELECTRIC CHROMIC MIRROR, AMP(AMPLIFIER),SEAT WARMER CONTROL MODULE

MODULE7

7,5 A

ADAS PARKING ECU, AC INVERTER, COOLING FAN MOTOR, SEAT WARMER CONTROL MODULE

BRAKE SWITCH

10 A

IBU (Integrirana enota za nadzor karoserije), stikalo za zavorno luč

MDPS2

7,5 A

Enota MDPS (motorno servo krmiljenje)

SUNROOF

20 A

SUNROOF UNIT

HEATED MIRROR

10 A

Zunanje ogrevano ogledalo

IG3 2

10 A

BATTERY MANAGEMENT SYSTEM

IG3 3

10 A

ON BOARD CHARGER UNIT, HPCU, Priključni blok motornega prostora (BATTERY C/FAN Relay), A/C COMPRESSOR

IG3 4

10 A

AUDIO/ NAVIGATION HEAD UNIT, CHARGING IND, INSTRUMENT CLUSTER, AIR CONDITIONER CONTROL MODULE, HV PTC HEATER UNIT

CHILD LOCK

15 A

Elektronski sistem varnostnih ključavnic za otroke

FRT WIPER2

10 A

Motor sprednjih brisalcev

FCA

10 A

Sprednji radar

RR WIPER

15 A

Rele zadnjega brisalca, motor zadnjega brisalca

E-SHIFTER4

10 A

SCU, elektronsko stikalo za prestavljanje

BMS

10 A

Sistem upravljanja akumulatorja

USB CHARGER

10 A

USB CHARGER (FRONT TRAY/ SEAT DRV/ PASS)

IG1 2

25 A

Priključni blok v motornem prostoru (PCB BLOCK FUSE - IEB4, ECU3, DCT3, EWP3)

FUEL FILLER DOOR

10 A

Odpiranje pokrova posode za točenje goriva

E-SHIFTER2

10 A

SCU, elektronsko stikalo za prestavljanje

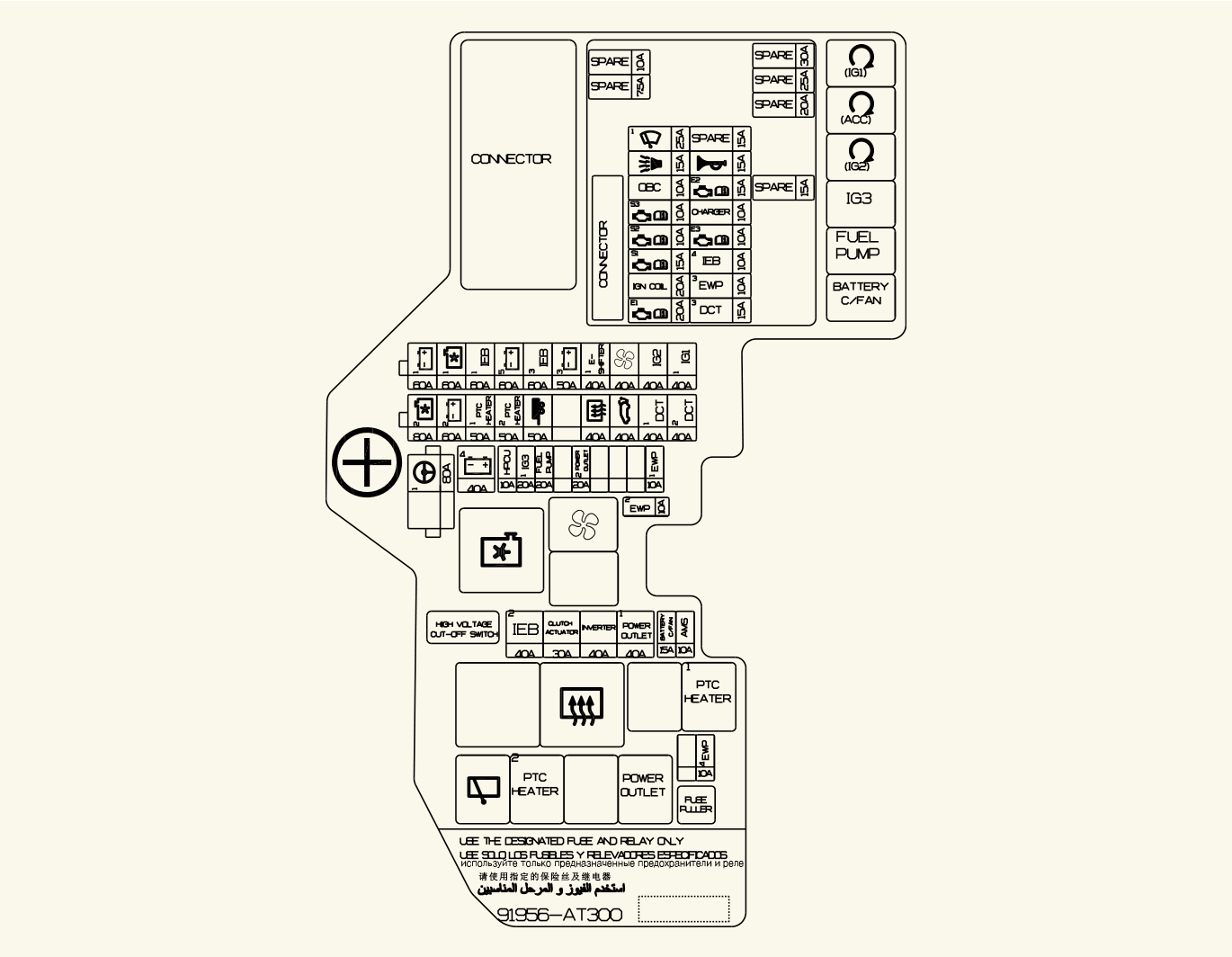

Plošča z varovalkami prostora za motor

Priključni blok motornega prostora

Ime varovalke

Simbol

Moč varovalke

Zaščiteno vezje

MULTI FUSE

C/FAN2

80 A

Motor hladilnega ventilatorja

MULTI FUSE

PTC HEATER1

50 A

PTC HEATER #1 RELAY

B+2

60 A

PRIKLJUČNI BLOK ICU (IPS)

MULTI FUSE

MDPS 1

80 A

Enota MDPS (motorno servo krmiljenje)

REAR HEATED

40 A

Priključni blok motornega prostora (Rear Heated Relay)

MULTI FUSE

POWER TAILGATE

40 A

Enota vrat prtljažnika z električnim upravljanjem

E-SHIFTER1

40 A

SCU

MULTI FUSE

B+3

50 A

PRIKLJUČNI BLOK ICU (VAROVALKA - CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

MULTI FUSE

TRAILER

50 A

Modul za prikolico

FUEL PUMP

20 A

Priključni blok motornega prostora (rele črpalke za gorivo)

MULTI FUSE

BLOWER

40 A

Priključni blok motornega prostora (Blower Relay)

MULTI FUSE

B+4

40 A

PRIKLJUČNI BLOK ICU (VAROVALKA – MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK

B+1

60 A

PRIKLJUČNI BLOK ICU (IPS)

AMS

10 A

SENZOR AKUMULATORJA(PHEV)

VAROVALKA

IEB2

40 A

Integrirana enota električne zavore

IEB3

60 A

Integrirana enota električne zavore

MULTI FUSE

IEB1

60 A

Integrirana enota električne zavore

IG3 1

20 A

IGNITION3 RELAY

VAROVALKA

BATTERY C/FAN

15 A

Hladilni ventilator akumulatorja

HPCU

10 A

Hibridna enota za nadzor moči

EWP2

10 A

ELEKTRONSKA VODNA ČRPALKA AKUMULATORJA

VAROVALKA

POWER OUTLET2

20 A

Sprednja električna vtičnica

EWP1

10 A

Elektronska vodna črpalka motorja

MULTI FUSE

PTC HEATER2

50 A

PTC HEATER #2 RELAY

DCT1

40 A

DUAL CLUTCH TRANSMISSION

DCT2

40 A

DUAL CLUTCH TRANSMISSION

C/FAN1

60 A

MOTOR HLADILNEGA VENTILATORJA

B+5

60 A

Priključni blok PCB motornega prostora

IG2

40 A

PRIKLJUČNI BLOK ICU (VAROVALKA - WASHER, A/C, MODULE6, MODULE7, WIPER RR)

IG1 1

40 A

ICU JUNCTION BLOCK (FUSE -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)

VAROVALKA

CLUTCH ACTRUATOR

30 A

AKTIVATOR SKLOPKE MOTORJA (HPCU)

INVERTER

40 A

AC PRETVORNIK

POWER OUTLET1

40 A

Sprednja električna vtičnica

EWP4

10 A

Elektronska vodna črpalka motorja

Blok PCB

Ime varovalke

Simbol

Moč varovalke

Zaščiteno vezje

SENSOR1

15 A

Senzor za kisik (gor/dol)

ECU2

15 A

ECM (ENGINE CONTROL MODULE)

SENSOR3

10 A

RELE ČRPALKE ZA GORIVO

SENSOR2

10 A

OIL CONTROL VALVE, PURGE CONTROL SOLENOID VALVE, VARIABLE OIL PUMP VALVE CONTROL, COOLING FAN MOTOR RELAY,FUEL TANK ISOLATION VALVE(PHEV)

FRT WIPER1

25 A

Motor sprednjih brisalcev

ECU 3

10 A

ECM (ENGINE CONTROL MODULE)

IEB 4

10 A

Integrirana enota električne zavore

EWP 3

10 A

Elektronska vodna črpalka motorja

OBC

10 A

ON BOARD CHARGER UNIT(PHEV)

ECU1

20 A

ECM (ENGINE CONTROL MODULE)

B/ALARM HORN

15 A

BURGLAR ALARM HORN RELAY

IGN COIL

20 A

Vžigalna tuljava št. 1, št. 2, št. 3, št. 4

CHARGER

10 A

CHARGER LOCK/UNLOCK RELAY(PHEV)

DCT3

15 A

DUAL CLUTCH TRANSMISSION

Rele

Glejte naslednjo tabelo za vrsto releja.

Ime releja

Simbol

VRSTA

Fuel Pump Relay

MICRO

PTC Heater1 Relay

MICRO

Blower Relay

MICRO

Rear Heated Relay

MINI

IG3 Relay

MICRO

Battery Cooling Fan Relay (HEV)

MICRO

PDM (IG1) RELAY

MICRO

PDM (ACC) RELAY

MICRO

PDM (IG2) RELAY

MICRO

COOLING FAN MOTOR RELAY

MICRO

PTC HEATER2 RELAY

MICRO

POWER OUTLET

MICRO

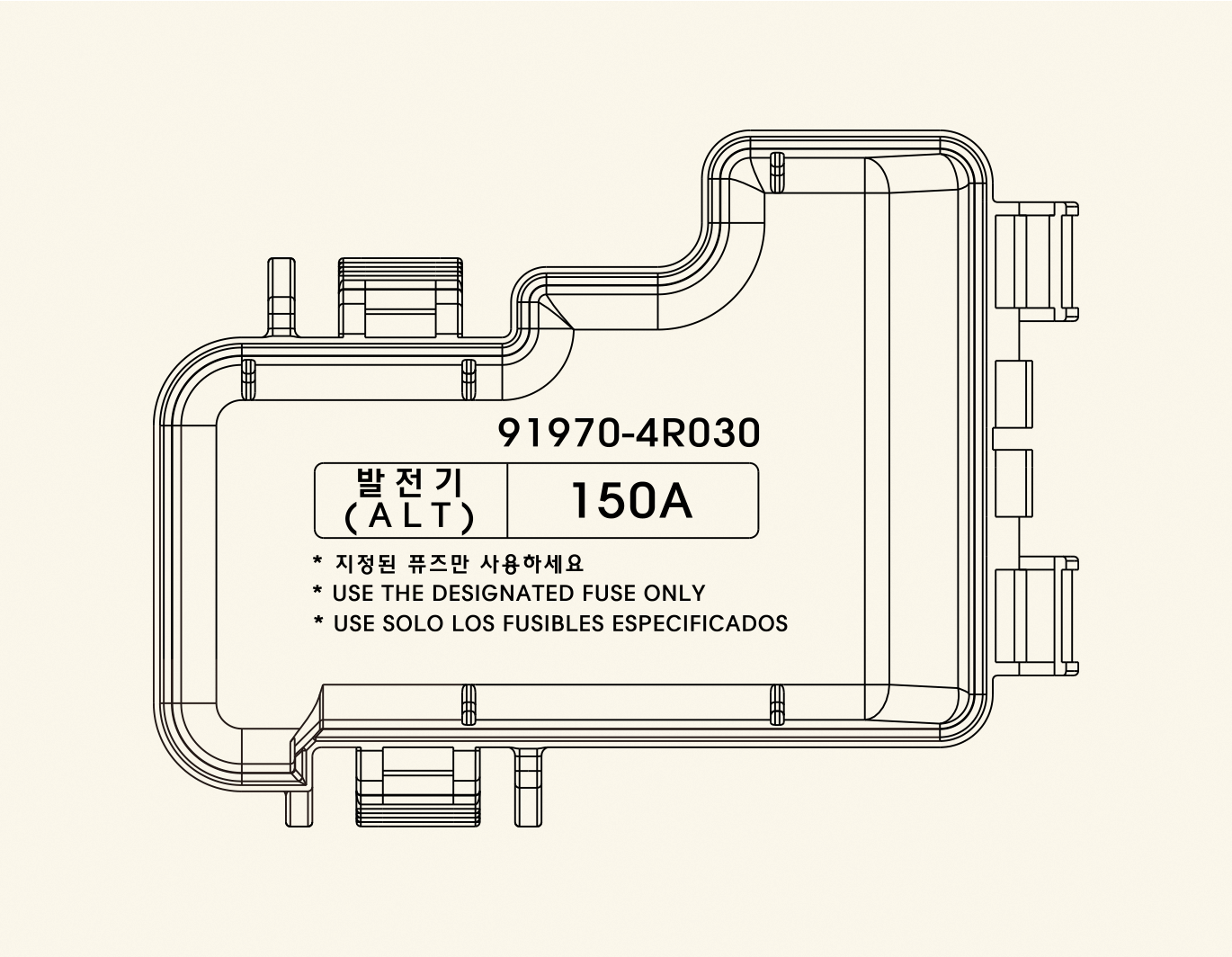

Plošča z varovalkami v motornem prostoru (pokrov akumulatorskega pola) (za priključni hibrid)
