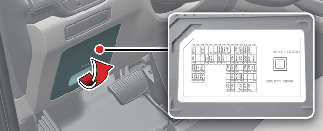

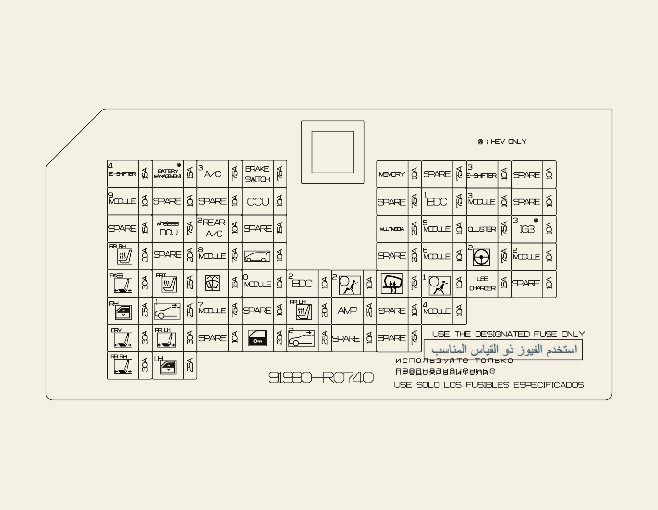

E-SHIFTER 4

SCU (Unidad de control de cambio por cable) (B+)

BATTERY MANAGEMENT

Sin uso (SÓLO HEV)

A/C 3

DATC (Climatizador automático doble), MTC (Control manual de temperatura), Bloque de conexiones del compartimento del motor (relé del soplador delantero, relé del calentador PTC2)

BRAKE SWITCH

BDC (Controlador de dominio de la carrocería), Interruptor de la luz de freno

MEMORY

Tablero de instrumentos, DATC (Climatizador automático doble), MTC (Control manual de temperatura), ECU de estacionamiento de los sistemas avanzados de asistencia al conductor, interruptor del amortiguador de impactos, interruptor de la consola (superior), unidad de cámara integrada, interruptor de control del aire acondicionado trasero, módulo de luz ambiental, BDC (controlador de dominio de la carrocería).

SPARE

Sin uso

E-SHIFTER 3

SCU (Unidad de control de cambio por cable) (IG1)

SPARE

Sin uso

MODULE 9

ETCS (sistema electrónico de pago de peajes), solenoide de interbloqueo de llave, INDICADOR USB DE LA BANDEJA DELANTERA, interruptor de emergencia, palanca de cambio ATM (transmisión automática), sensor de lluvia

SPARE

Sin uso

SPARE

Sin uso

CCU

CCU (Unidad central de comunicación)

SPARE

Sin uso

BDC 1

BDC (Controlador de dominio de la carrocería) (IG1)

MODULE 3

DCU (Unidad de conectividad de datos), CCU (Unidad central de comunicación), DAU (Unidad de área de la puerta)

SPARE

Sin uso

SPARE

Sin uso

Wireless DCU

DCU (Unidad de conectividad de datos) (B+)

REAR A/C 2

DATC (Climatizador automático doble), MTC (Control manual de temperatura), Bloque de conexiones del compartimento del motor (relé del soplador trasero)

SPARE

Sin uso

MULTIMEDIA

CCNC (Cabina de navegación para automóvil conectada)

MODULE5

ETCS (sistema electrónico de pago de peajes), I_S_MIRR_DCM (retrovisor central digital), I_S_MIRR_ECM (retrovisor electrocrómico), DATC ( climatizador automático doble), MTC (control manual de temperatura), CCNC (Cabina de navegación para automóvil conectada), unidad de cámara integrada, CARGADOR INALÁMBRICO DE LA BANDEJA DELANTERA, consola delantera (módulo de huella dactilar FPM), interruptor de elevalunas RL/RH, AMP (amplificador) (BOSE), módulo de faros izquierdo/derecho.

CLUSTER

Tablero de instrumentos, HUD (visualizador frontal)

IG3 3

Sin uso (SÓLO HEV)

REAR RH S/HEAT

Módulo de control de la calefacción del 2.º asiento, módulo de control de la ventilación de aire del 2.º asiento DCH.

SPARE

Sin uso

MODULE 8

Módulo del inversor de CA, inversor de CA (trasero), bloque de conexiones del compartimento del motor (relé del cristal calefactado del parabrisas 1/2), controlador de dominio Powernet ampliado, 20AH (20HR)[BATERÍA DE LITIO TIPO-SUB].

TAIL GATE

Relé de apertura del portón trasero

SPARE

Sin uso

MODULE 6

Indicador de consola superior, controlador de dominio Powernet ampliado

MDPS 2^*1

MDPS (dirección asistida accionada por el motor)

MODULE 2

AMP (Amplificador) (BOSE), Filtro de aire, DCU (Unidad de conectividad de datos), ECU de estacionamiento de los sistemas avanzados de asistencia al conductor, Unidad de cámara integrada, BDC (Controlador de dominio de la carrocería), CCNC (Cabina de navegación para automóvil conectada), Interruptor de teclado CCNC

PASSENGER P/SEAT

Módulo de acceso fácil, interruptor del asiento eléctrico del pasajero

FRONT S/HEAT

Módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de aire de los asientos delanteros

WASHER

Interruptor multifunción

MODULE 10

Módulo del portón trasero eléctrico, antena de la manilla exterior de la puerta del conductor/acompañante, módulo de control del asiento delantero con ventilación de aire, módulo de relajación del 2º asiento izquierdo/derecho

BDC 2

BDC (Controlador de dominio de la carrocería) (B+), DAU (Unidad de área de la puerta), Antena de la manilla exterior de la puerta del conductor/pasajero, Banda ultraancha y Bluetooth de baja energía MAESTRO/ESLAVO, Banda ultraancha delantera izqda./dcha., Banda ultraancha trasera izqda./dcha.

AIR BAG2

ACU (Unidad de Control del Airbag), ODS (Sistema de Detección de Ocupantes)

HEATED MIRROR

Manilla exterior del conductor/acompañante

AIR BAG 1

Unidad de control del airbag (IG1)

USB CHARGER

Cargador USB del asiento del conductor/acompañante, Cargador USB del maletero izquierdo, Unidad de carga USB del maletero, CARGADOR USB DE LA BANDEJA DELANTERA

SPARE

Sin uso

PASSENGER P/WINDOW

Interruptor de los elevalunas eléctricos traseros DCH., módulo de los elevalunas de seguridad traseros DCH., interruptor del elevalunas eléctrico del acompañante, módulo del elevalunas de seguridad del acompañante

SUNROOF 1

Motor del techo solar

MODULE 7

BDC (Controlador de dominio de la carrocería) (IG2)

SPARE

Sin uso

REAR LH S/HEAT

Módulo de control de la calefacción del 2.º asiento, módulo de control de la ventilación de aire del 2.º asiento IZQ.

AMP

AMP (amplificador) (BOSE)

SPARE

Sin uso

MODULE 4

Interruptor del amortiguador de impactos, ECU de estacionamiento de los sistemas avanzados de asistencia al conductor, radar de esquina delantero/trasero izquierdo/derecho, cámara de visión delantera, interruptor de la consola (superior)

DRIVER P/SEAT

Módulo de control IMS (sistema de memoria integrada) del conductor, interruptor del asiento eléctrico del conductor

REAR LH P/SEAT

Módulo relax del 2.º asiento IZQ.

SPARE

Sin uso

DOOR LOCK

Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, APERTURA DE LLENADO DE COMBUSTIBLE

SUNROOF 2

Motor del techo solar trasero

SPARE

Sin uso

SPARE

Sin uso

REAR RH P/SEAT

Módulo relax del 2.º asiento DCH.

DRIVER P/WINDOW

Interruptor de los elevalunas eléctricos traseros IZQ., módulo de los elevalunas eléctricos de seguridad traseros IZQ.,interruptor del elevalunas eléctrico del conductor, módulo del elevalunas de seguridad del conductor

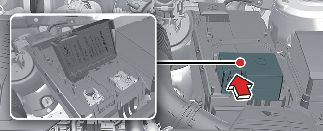

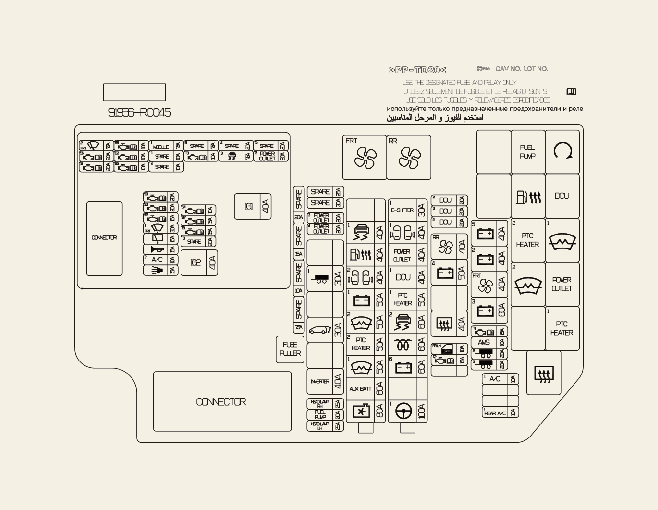

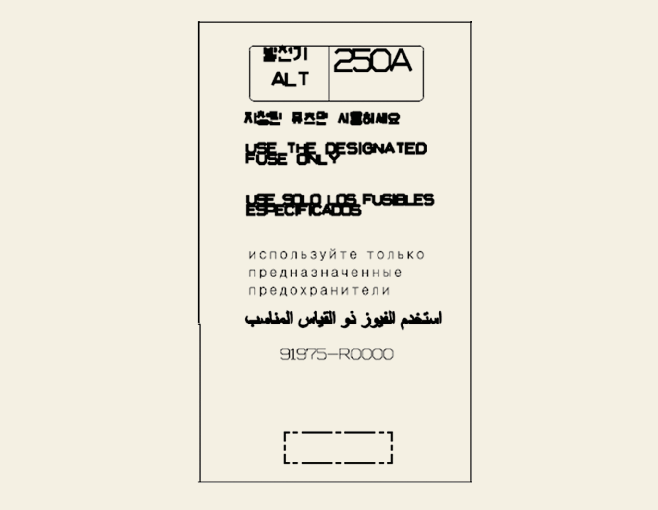

MULTI FUSE-1

COOLING FAN

Motor del ventilador de refrigeración

AUX BATT

Batería de litio de estacionamiento

W/S HEATED GLASS1

Cristal calefactado parabrisas izq.

PTC HEATER2

Coeficiente de temperatura positivo del calefactor 2

W/S HEATED GLASS2

Cristal calefactado del parabrisas dch.

B+1

PDC JUNCTION BLOCK (IPS)

PSD2

Puerta corredera eléctrica 2

FUEL HEATER

Relé del calentador del combustible

ESC1

ECS1 (Suspensión de control electrónico)

SPARE

SIN USO

MULTI FUSE-2

MDPS1^*1

Unidad MDPS (unidad de dirección asistida accionada por motor)

SPARE

SIN USO

B+6

ALIMENTACIÓN (DESPUÉS DEL RELÉ PRINCIPAL)

GLOW

[Smartstream D2.2] Unidad de control de incandescencia

ESC2

ECS2 (Suspensión de control electrónico)

PTC HEATER1

Coeficiente de temperatura positivo del calefactor 1

DCU1

DCU (Unidad de conectividad de datos)

POWER OUTLET1

POWER OUTLET3, POWER OUTLET4

PSD1

Puerta corredera eléctrica 1

E-SHIFTER1

SCU (Unidad de control de cambio por cable)

FUSE

B+3

BLOQUE CONEXIONES PDC (E-SHIFTER, P/SEAT RH, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, S/HEATER RH, S/HEATER FRT, P/SEAT REAR LH, SUNROOF, S/HEATER REAR RH, MASSAGE SEAT RR, WIRELESS DCU, CUPHOLER FRT, MODULE9

FRONT BLOWER

Motor del soplador delantero

B+2

PDC JUNCTION BLOCK(IPS)

B+5

BLOQUE CONEXIONES PDC (AMP, AIG BAG2, MODULE10, MULTIMEDIA2, CUPHOLDER REAR)

REAR BLOWER

Motor del soplador trasero

B+4

BLOQUE CONEXIONES PDC (LONG TERM LATCH RELAY, SHORT TERMLOAD, BDC2, BRAKE SWITCH, SUNROOF2, S/HEATER RR LH, DR LOCK, TAILGATE LATCH)

SPARE

SIN USO

REAR HEATED

PARABRISAS CALEFACTADO, RETROVISOR EXTERIOR CALEFACTADO

INVERTER

Inversor

SPARE

SIN USO

POWER TAILGATE

Módulo del portón trasero eléctrico

SPARE

SIN USO

TRAILER1

Conector del remolque

SPARE

SIN USO

HEAD LAMP RH

Módulo del faro derecho

AMS

Sensor batería 12 V

TCU2

UNIDAD DE CONTROL DE LA TRANSMISIÓN

DOOR LOCK RR LH

DOOR LOCK REAR LH

SPARE

SIN USO

FUEL PUMP

Relé de la bomba de combustible

HEAD LAMP LH

Módulo del faro izquierdo

TRAILER2

Conector del remolque

FUSE

TCU1

TRAILER3

REAR A/C1

SPARE

DCU2

DCU3

DCU4

A/C1

SPARE

POWER OUTLET3

POWER OUTLET4

ECU1

SPARE

EPS

IG2

BLOQUE PDC (RELÉ IG2)

IG1

BLOQUE PDC (RELÉ IG1)

SENSOR7

INYECTOR(LAM) E-VGT, EGR-REFRIGERACIÓN, SOL. BOMBA DEL ACEITE, RESPIRADERO PTC (NUEVO R)

SENSOR4

O2 ARRIBA,ABAJO SENSOR, OCV, CCV, PSCV, VOP, VIS(LAM)STOP SW, E_THERMO(NEW R)

B/ALARM

Relé del claxon de la alarma antirrobo

A/C2

Relé del compresor A/C

HORN

Relé del claxon

WIPER RR

Relé del limpiaparabrisas trasero

WIPER FRT1

Relé del limpiaparabrisas delantero

SENSOR2

[Smartstream D2.2] Sensor Lambda

[Smartstream G3.5] Sensor de oxígeno

SENSOR3

ALIMENTACIÓN DE LA ECU

SENSOR9

[Smartstream D2.2] Válvula de medición de combustible

[Smartstream G3.5] ALIMENTACIÓN DE LA ECU

SPARE

SIN USO

SENSOR5

Relé de la bomba de combustible, relé del calefactor de combustible

SENSOR1

[Smartstream D2.2] Válvula de control de la presión de common rail

[Smartstream G3.5] Bobina de encendido #1/#2/#3/#4/#5/#6

POWER OUTLET2

Salida eléctrica del maletero 2

ESC3

ESC3 (Suspensión de control electrónico)

TCU3

TCM (módulo de control de la transmisión)

SPARE

SIN USO

ECU2

ENCENDIDO DE LA UNIDAD DE CONTROL DEL MOTOR

SENSOR6

Sensor PM (partículas), sensor Nox delantero, sensor Nox trasero

[Smartstream G3.5] ALIMENTACIÓN DE LA ECU

SPARE

SIN USO

SPARE

SIN USO

SPARE

SIN USO

MODULE1

ENCENDIDO DEL CALEFACTOR DEL FILTRO DE GASÓIL

SENSOR8

ENCENDIDO GCU

WIPER FRT2

LIMPIAPARABRISAS DELANTEROS
