Крепление ISOFIX и крепление якорный ремень (система крепления ISOFIX) для детей

Крепления ISOFIX обеспечивают фиксацию детской удерживающей системы во время поездки и в случае аварии. Система спроектирована так, чтобы максимально упростить процесс установки и снизить вероятность его неправильного выполнения. Системой ISOFIX используются предусмотренные на автомобиле крепления и приспособления детской удерживающей системы. Система ISOFIX позволяет отказаться от использования ремней безопасности для крепления детской удерживающей системы к задним сиденьям.

Анкерные крепления ISOFIX представляют собой металлические петли, встроенные в кузов автомобиля. Предусмотрено два нижних крепления для каждого места установки ISOFIX, которые предназначены для нижних деталей крепления детской удерживающей системы.

Для использования системы ISOFIX автомобиля необходимо приобрести детскую удерживающую систему с креплениями ISOFIX.

Производитель детского кресла предоставит инструкции, как использовать детское кресло с фиксаторами, подходящими для якорных креплений ISOFIX.

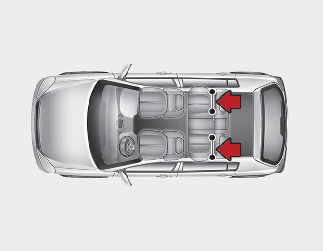

Якорные крепления ISOFIX имеются для левого и правого бокового места на заднем сиденье. Местоположение компонентов показано на иллюстрации.

ПРЕДУПРЕЖДЕНИЕ

Не пытайтесь устанавливать детское кресло с использованием якорных креплений ISOFIX в центральном месте на заднем сиденье. Оно не оборудовано анкерными креплениями ISOFIX. Использование якорных креплений для установки детского крепла в центральном месте на заднем сиденье может привести к повреждению якорных креплений.

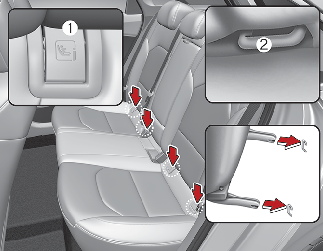

Крепления ISOFIX (i-Size) расположены между подушкой и спинкой задних сидений (крайние сиденья слева и справа) и отмечены соответствующими символами.

Индикатор положения якорных креплений ISOFIX (i-Size) ()
Якорное крепление ISOFIX (i-Size)

Закрепление детского кресла, совместимого с системой креплений ISOFIX(i-Size)

Чтобы установить детское автокресло, соответствующее стандарту ISOFIX(i-Size), на любом из задних боковых сидений, выполните следующие действия:

Уберите пряжку ремня безопасности от креплений ISOFIX(i-Size).

Уберите от креплений любые другие предметы, которые могут помешать надежной фиксации детского автокресла в креплениях ISOFIX(i-Size).

Установите детское автокресло на сиденье автомобиля и зафиксируйте его в креплениях ISOFIX(i-Size) в соответствии с инструкциями производителя автокресла.

Для правильной установки и фиксации креплений ISOFIX(i-Size) на детском автокресле в креплениях ISOFIX(i-Size) необходимо строго следовать инструкциям производителя автокресла.

ПРЕДУПРЕЖДЕНИЕ

При использовании системы ISOFIX(i-Size) соблюдайте следующие меры предосторожности:

Прочитать прилагаемые к детской удерживающей системой инструкции по установке.
Ребенок может достать и схватить не втянутые ремни безопасности, поэтому следует застегнуть все неиспользуемые ремни безопасности и втянуть лямки ремней безопасности позади ребенка. Ребенок может задохнуться, если плечевая лямка обернется вокруг его шеи и ремень безопасности натянется.
ЗАПРЕЩАЕТСЯ присоединять несколько детских удерживающих систем к одному анкерному креплению. Это может привести к ослаблению или поломке якорного крепления.
После дорожно-транспортного происшествия всегда проверяйте состояние системы ISOFIX(i-Size) у своего дилера. В результате дорожно-транспортного происшествия система ISOFIX(i-Size) может быть повреждена и не будет обеспечивать надлежащее крепление детского автокресла.

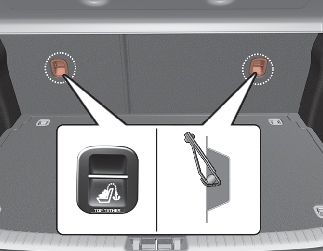

Закрепление детского автокресла с помощью системы якорных ремней Top Tether

Крепления под якорные ремни на детском автокресле располагаются на тыльной стороне спинки сиденья.

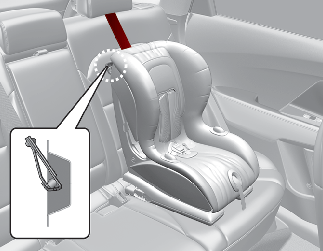

Перебросьте якорный ремень детского автокресла через спинку сиденья. При размещении якорного ремня следуйте инструкциям производителя детского кресла.

Подсоедините якорный ремень к якорному креплению, затем затяните якорный ремень в соответствии с инструкциями производителя детского сиденья, чтобы прикрепить детское сиденье к сиденью автомобиля.

ПРЕДУПРЕЖДЕНИЕ

При установке якорного ремня соблюдайте следующие меры предосторожности:

Прочитать прилагаемые к детской удерживающей системой инструкции по установке.
ЗАПРЕЩАЕТСЯ присоединять несколько детских удерживающих систем к одному анкерному креплению ISOFIX для верхнего ремня. Это может стать причиной ослабления или поломки анкерного крепления или крюка ремня.
Запрещается крепить верхний ремень к другим анкерным креплениям, кроме специально предназначенного. При ненадлежащем креплении ремень может не обеспечивать надежной фиксации.
Крепления детского автокресла рассчитаны только на нагрузки, возникающие при правильной установке автокресла. Ни при каких обстоятельствах не допускается их использование для крепления штатных ремней безопасности или для фиксации других предметов или оборудования в автомобиле.

Крепление детского автокресла с использованием поясного/плечевого ремня безопасности

Если не используется система ISOFIX, то все детские кресла необходимо прикрепить к заднему сиденью с помощью поясного/плечевого ремня безопасности.

Установка детского автокресла с использованием поясного/плечевого ремня безопасности

Для установки детского автокресла на заднем сидении выполните следующие действия:

Установите детскую удерживающую систему на заднее сиденье и протяните ремень с креплением в трех точках вокруг детской удерживающей системы или через нее, соблюдая указания производителя детской удерживающей системы.

Застегните пряжку ремня. Должен раздаться отчетливый щелчок. Расположите кнопку фиксатора таким образом, чтобы обеспечить к ней беспрепятственный доступ в случае чрезвычайной ситуации.

Убедитесь, что лента ремня безопасности не перекручена.

По возможности натяните ремень, нажав на детское автокресло и одновременно направляя плечевой ремень безопасности во втягивающее устройство.

Попытайтесь сдвинуть детскую удерживающую систему в разные стороны, чтобы убедиться в надежности ее крепления ремнем безопасности.

Если производитель детского автокресла рекомендует использовать якорный ремень с поясным/плечевым ремнем безопасности, см. раздел Подробнее.

Чтобы снять детское автокресло, нажмите кнопку на пряжке, а затем вытащите ремень безопасности из детского кресла, дав ему полностью втянуться.

Пригодность посадочного места для размещения детских автокресел, крепящихся ремнями безопасности, и детских автокресел с системой фиксации ISOFIX определятся в соответствии с нормами ООН.

(Информация для владельцев автомобилей и производителей детских автокресел)

Да: подходит для установки ДУС указанной категории
Нет: не подходит для установки ДУС указанной категории
«-»: не применимо
Таблица составлена для автомобилей с левосторонним управлением. За исключением переднего пассажирского сиденья, данные в таблице действительны для автомобилей с правосторонним управлением.

Для переднего пассажирского сиденья в автомобилях с правосторонним управлением применяется информация для посадочного места № 3.

Категории ДУС		Позиции сидений							Примечания
		1	2	3		4	5	6
		1	2	Подушка безопасности «ON» (Вкл.)	Подушка безопасности «OFF» (Вкл.)	4	5	6
Универсальные детские автокресла, крепящиеся ремнями безопасности		–	–	Нет	Да, F, R	Да, F, R	Да*1 F, R	Да, F, R	F: обращенные вперед R : обращенные против направления движения
CRS стандарта i-Size		–	–	Нет	Нет	Да, F, R*2	Нет	Да, F, R*
Переносная детская кроватка (детское автокресло с креплением ISOFIX, устанавливаемое поперечно)	ISOFIX CRF: L1, L2	–	–	Нет	Нет	Нет	Нет	Нет
Автокресло ISOFIX для младенцев (например, детское автокресло для грудных детей)	ISOFIX CRF: R1	–	–	Нет	Нет	Да, R	Нет	Да, R
Автокресла ISOFIX для детей ясельного возраста ― маленькие	ISOFIX CRF : F2, F2X, R2, R2X	-	–	Нет	Нет	Да, F, R*	Нет	Да, F, R*
* Автокресла ISOFIX для детей ясельного возраста ― большие (*: не дополнительные подушки)	ISOFIX CRF: F3, R3	–	–	Нет	Нет	Да, F, R*	Нет	Да, F, R*
Дополнительная подушка — узкая	ISO CRF: B2	–	–	Нет	Нет	Да	Нет	Да
Дополнительная подушка (полноразмерная)	ISO CRF: B3	–	–	Нет	Нет	Нет	Нет	Нет

*1. Положение номер 5 пассажирского сиденья не подходит для установки детских автокресел с опорной стойкой.

*2. Для установки обращенного назад большого детского автокресла с ISOFIX для детей ясельного возраста.

• Сиденье водителя — необходимо сдвинуть сиденье водителя в центральное положение и поднять до максимального уровня по высоте.

• Переднее пассажирское сидение — сидение должно быть выдвинуто до упора вперед.

Номер пассажирского места	Положение в автомобиле
1	Переднее левое
2	Переднее центральное
3	Переднее правое
4	Левое 2-го ряда
5	Центральное 2-го ряда
6	Правое 2-го ряда

Весовая категория	Наименование	Производитель	Тип крепления	ECE-R44 Официальное утверждение №
Группа 0+	Производитель Cabriofix & Familyfix	Maxi Cosi	Якорное крепление	E4 04443907
Группа I	Детское автокресло Duo Plus	Детское автокресло Britax Römer	ISOFIX и верхний ремень	E1 04301133
Группа II	Детское автокресло KidFix II XP	Детское автокресло Britax Römer	ISOFIX и ремень безопасности	E1 04301323
Группа III	Детское автокресло Junior III	Graco	Штатный ремень безопасности	E11 03.44.164 E11 03.44.165
