Ручное управление обогревом и кондиционированием воздуха

Управление системой обогрева и охлаждения воздуха может осуществляться также в ручном режиме при помощи кнопок (кроме кнопки AUTO). В этом случае система работает последовательно в соответствии с порядком нажатия кнопок.

При нажатии любой кнопки (или повороте любого регулятора), кроме кнопки «AUTO» (Авто), во время работы в автоматическом режиме управление функциями, которые не были выбраны, будет осуществляться автоматически.

Запустите двигатель.

Выберите нужный режим.

Для повышения эффективности обогрева и охлаждения:

Обогрев:
Охлаждение:

Установите регулятор температуры в нужное положение.

Установите регулятор скорости вентилятора на нужную скорость.

При необходимости включите систему кондиционирования воздуха.

Для перехода в автоматический режим управления нажмите кнопку «AUTO».

Обогрев и кондиционирование воздуха

Запустите двигатель.
Выберите нужный режим.

Для повышения эффективности обогрева и охлаждения.
- Обогрев:
- Охлаждение:
Установите регулятор температуры в нужное положение.
Выберите забор свежего (наружного) воздуха.
Установите регулятор скорости вентилятора на нужную скорость.
При необходимости включите систему кондиционирования воздуха.

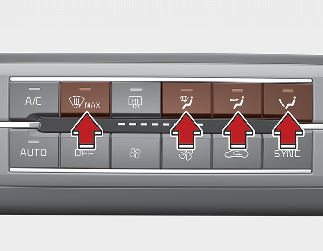

Выбор режима

Кнопка выбора режима управляет направлением потока воздуха через вентиляционную систему.

Воздух можно направить на пол, в выходы приборной панели или на лобовое стекло. Для представления положений направления воздуха «Face» (Лицо), «Bi-Level» (Двойной уровень), «Floor» (Пол), «Floor-Defrost» (Пол-разморозка) и «Defrost» (Разморозка) используются пять символов.

Кроме того, можно выбрать 2~3 режима одновременно.

режим лицо () + пол ()
режим лицо () + разморозка ()
режим пол () + разморозка ()
режим лицо () + пол () + разморозка ()

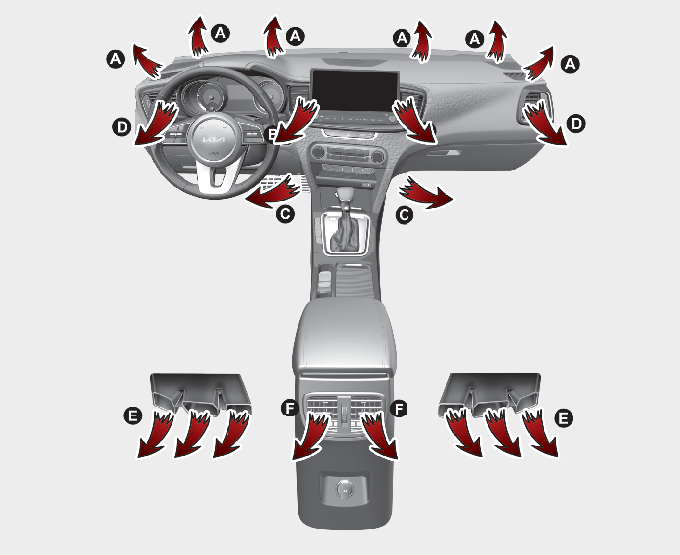

Подача воздуха через вентиляционные отверстия передней панели - сопла (B, D, F)

Поток воздуха будет направлен на верхнюю часть тела и лицо. Кроме того, направление подачи воздуха можно менять с помощью настройки положения каждого вентиляционного отверстия.

Уровень пола (C, D, E, F)

Основная часть воздуха направляется в нижнюю часть салона и на ветровое стекло, а незначительное его количество подается к боковым соплам для предотвращения обмерзания остекления.

Уровень разморозки (A, C, D, E, F)

Основная часть воздуха направляется в нижнюю часть салона и на лобовое стекло, а незначительное его количество подается к обогревателям боковых стекол.

Максимальный уровень разморозки (A, D)

Основная часть воздуха направляется на лобовое стекло, а незначительное его количество подается к обогревателям боковых стекол.

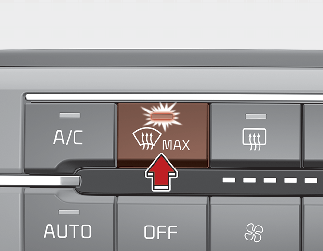

Режим обогрева стекла

При выборе режима обогрева стекла автоматически устанавливаются следующие настройки:

Включится система кондиционирования воздуха.
Будет установлена высокая скорость вентилятора.

Чтобы выключить режим обогрева стекла, снова нажмите кнопку режима или кнопку обогрева стекла или нажмите кнопку «AUTO» (Автоматически).

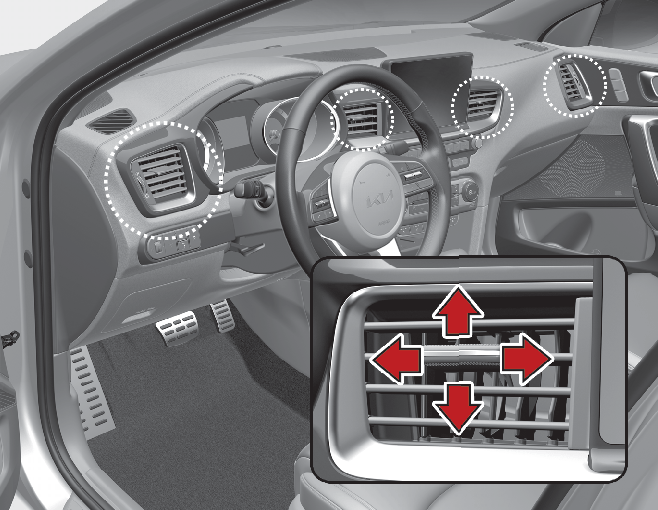

Дефлекторы на приборной панели

Дефлекторы можно открыть или закрыть по отдельности с помощью горизонтального дискового переключателя. Чтобы перекрыть вентиляционное отверстие, поверните его вниз до упора. Чтобы открыть вентиляционное отверстие, поверните его вверх в необходимое положение.

Можно также регулировать направление подачи воздуха, используя рычаг управления дефлектором, как показано на рисунке.

Регулировка температуры

Увеличение температуры до максимального уровня (HI) осуществляется поворотом ручки в крайнее правое положение.

Снижение температуры до минимального уровня (Lo) осуществляется поворотом ручки в крайнее левое положение.

При повороте ручки температура будет увеличиваться или уменьшаться с шагом 0,5 °C (1 °F). При установке минимального уровня температуры система кондиционирования будет работать постоянно.

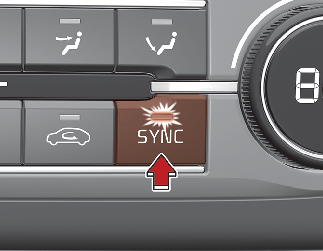

Параллельное регулирование температуры на стороне водителя и пассажира

Для регулирования температуры на стороне водителя и пассажира нажмите кнопку «SYNC».

На стороне пассажира будет задана такая же температура, как и на стороне водителя.
Поверните ручку регулятора температуры на стороне водителя.

Температура на сторонах водителя и пассажира будет меняться одинаково.

Индивидуальное регулирование температуры на стороне водителя и пассажира

Для индивидуального регулирования температуры на стороне водителя и пассажира нажмите кнопку «SYNC» еще раз. Загорится лампочка на кнопке.
Настройте температуру со стороны водителя с помощью соответствующего регулятора.
Настройте температуру со стороны пассажира с помощью соответствующего регулятора.

Перевод температур (°C↔°F)

Чтобы переключиться между градусами по шкале Цельсия и Фаренгейта, выполните следующие действия; нажмите кнопку «OFF» (Выкл.) и, не отпуская ее, нажмите кнопку «AUTO» (Авто) как минимум на 3 секунды. Способ вывода значений температуры на дисплей сменится со шкалы Цельсия на шкалу Фаренгейта или наоборот.

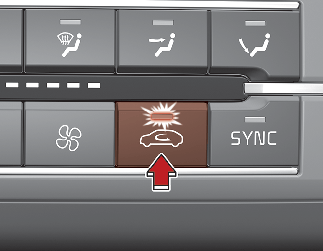

Переключатель режимов подачи воздуха

Используется для выбора режима рециркуляции воздуха.

Чтобы изменить режим:

Нажмите кнопку управления.

Положение рециркуляции воздуха

При выборе положения рециркуляции воздух из салона подается в систему отопления и нагревается или охлаждается в зависимости от выбранной функции.

Положение забора наружного (свежего) воздуха

Когда выбрано положение забора наружного (свежего) воздуха, воздух поступает снаружи и нагревается или охлаждается в зависимости от выбранной функции.

ПРИМЕЧАНИЕ

Длительная эксплуатация обогревателя в положении рециркуляции воздуха (без использования кондиционера) может привести к запотеванию лобового стекла и боковых окон, а воздух внутри салона может стать спертым.

Кроме того, длительное использование кондиционера в режиме рециркуляции ведет к осушению воздуха в салоне.

ПРЕДУПРЕЖДЕНИЕ

Длительное использование системы климат-контроля в режиме рециркуляции может привести к увеличению влажности воздуха в салоне и, следовательно, к запотеванию стекла и снижению видимости.
Не спите в автомобиле с включенным кондиционером или системой отопления. Это может причинить серьезный вред здоровью или привести к смерти из-за понижения уровня кислорода и/или температуры тела.
Длительное использование системы климат-контроля в режиме рециркуляции может вызывать сонливость или вялость и привести к потере управления автомобилем.

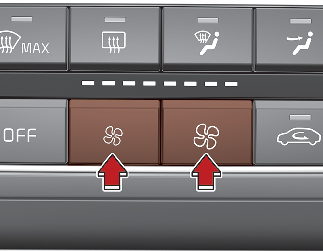

Регулировка скорости вентилятора

Скорость вентилятора можно установить с помощью регулятора скорости вращения.

Чем выше скорость вентилятора, тем больше воздуха он нагнетает.

Нажатие на кнопку «OFF» (Выкл.) приводит к выключению вентилятора.

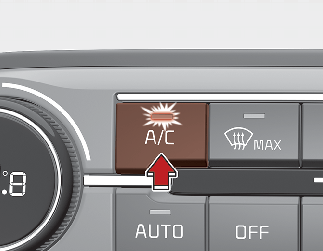

Кондиционирование воздуха (A/C)

Нажмите кнопку «A/C» (кондиционер), чтобы включить систему кондиционирования (загорится индикаторная лампа).
Для того чтобы выключить систему кондиционирования, нажмите эту кнопку еще раз.

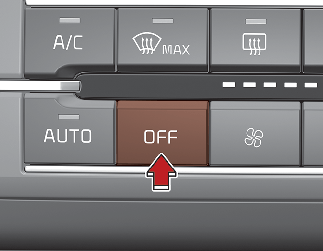

Режим отключения

Нажмите на кнопку выключения, чтобы отключить переднюю систему климат-контроля. Однако вы можете по-прежнему работать с кнопками выбора режима и забора воздуха, пока выключатель зажигания находится в положении «ON» (Вкл.).
