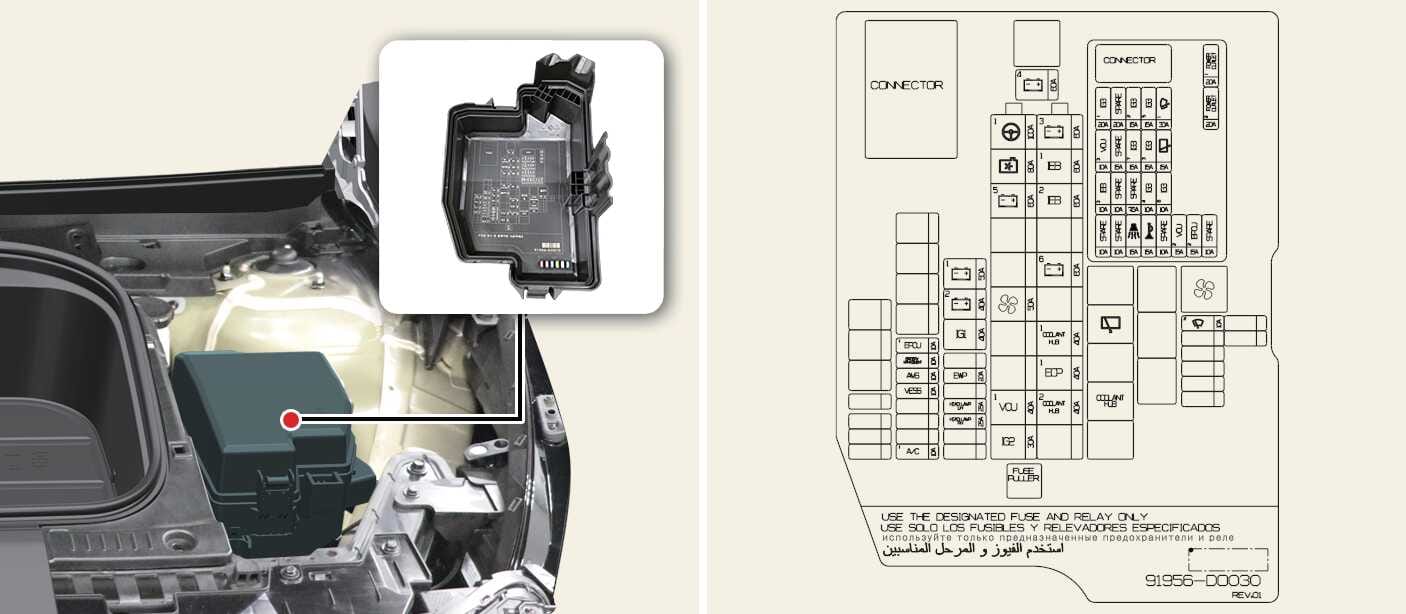

MULTIFUSÍVEL-1

LDC

Junção P/R (Fusível: P/SAÍDA1, P/BAGAG, EOP1, EOP2)

MDPS1

Unidade MDPS

MDPS é o mesmo que EPS (Direção assistida elétrica).

MULTIFUSÍVEL-3

B+5

Bloco PCB (Relé principal IG3, Fusível: LIMPA PARA-BRISAS1, EPCU1, B/ALARME, BUZINA, VCU2)

B+3

Bloco de derivação ICU (Fusível: BLOQUEIO PARA CRIANÇAS, AFCU, PORTA DA BAGAGEIRA ABERTA, EPCU 3, MÓDULO8, AQUEC. BANCO DIANT., TETO D EABRIR1, VID. ELÉT. DIR, BANCO ELÉT. CONDUTOR, BANCO ELÉT. PASS., AQUEC. BANCO TRÁS)

B+2

Bloco de derivação ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Bloco de derivação ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Unidade IEB

IEB2

Unidade IEB

IG1

Bloco de derivação P/R (Relé ACC, Relé IG1)

IG2

Bloco de derivação P/R (Relé IG2)

MULTIFUSÍVEL-2

C/VENTOINHA

Motor da ventoinha de refrigeração

RR HTD

Bloco de derivação P/R (Relé do aquecimento traseiro)

TRAILER1

Unidade do conector do atrelado

BLOWER

Bloco de derivação P/R (Relé da ventoinha)

FUSÍVEL

B+4

Bloco de junção ICU (Relé de trinco de carga de longos períodos de tempo, Fusível: IAU, ECS, GESTÃO DA BATERIA, AIRBAG2, MEMÓRIA1, SOBRE3 (B+), A/C2, E-CALL, IBU1, INTERRUPTOR TRAVÃO, MULTIMÉDIA, TRINCO DAS PORTAS, MÓDULO1)

E-SHIFTER1

Bloco de derivação P/R (Relé do E-Shifter, Fusível: E-SHIFTER2)

CARREGADOR1

Bloco de derivação P/R (Relé de bloqueio do carregador, Relé de desbloqueio do carregador), ICCU, VCMSCDM

CARREGADOR2

CDM

AMS

Sensor da bateria de 12 V

EWP1

Bomba de água eletrónica n.º 1

EWP2

Bomba de água eletrónica n.º 2

ATRELADO2

Unidade do conector do atrelado

VESS

Unidade VESS

VCU1

VCU

TOM. ELÉTR. 1

Relé de tomada elétrica

T/GATE

Unidade PTG

EOP1

Bomba de óleo eletrónica traseira

EOP2

Bomba de óleo eletrónica dianteira (AWD)

E-SHIFTER2

Relé do E-Shifter, SCU, Seletor de velocidades do ATM eletrónico

TOM. ELÉTR. 3

Tomada elétrica traseira

TOM. ELÉTR. 2

Tomada elétrica dianteira

WIPER1

Bloco PCB (Placa de circuito impressa) (Relé principal do limpa para-brisas)

EPCU1

Inversor dianteiro (AWD)

ALARME/B

Bloco PCB (Placa de circuito impressa) (Relé da buzina de alarme contra ladrões)

BUZINA

Bloco PCB (Placa de circuito impressa) (Relé da buzina)

WIPER2

IBU (Unidade de controlo integrado da carroçaria)

VCU2

VCU

IG3 1

Bloco de derivação ICU (Fusível: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Bomba de água eletrónica

IG3 5

BMS (Sistema de gestão da bateria) da válvula de três vias do refrigerante

VCU3

VCU

IG3 4

Bomba de água eletrónica n.º 1, n.º 2, Compressor do A/C eletrónico

IEB3

Unidade IEB

IG3 6

Motor da ventoinha de refrigeração, Bomba de óleo eletrónica dianteira (AWD)

MDPS2

Unidade MDPS

MDPS é o mesmo que EPS (Direção assistida elétrica).

IG3 2

Inversor dianteiro (AWD), VCU
