Médios (Veículo RHD)

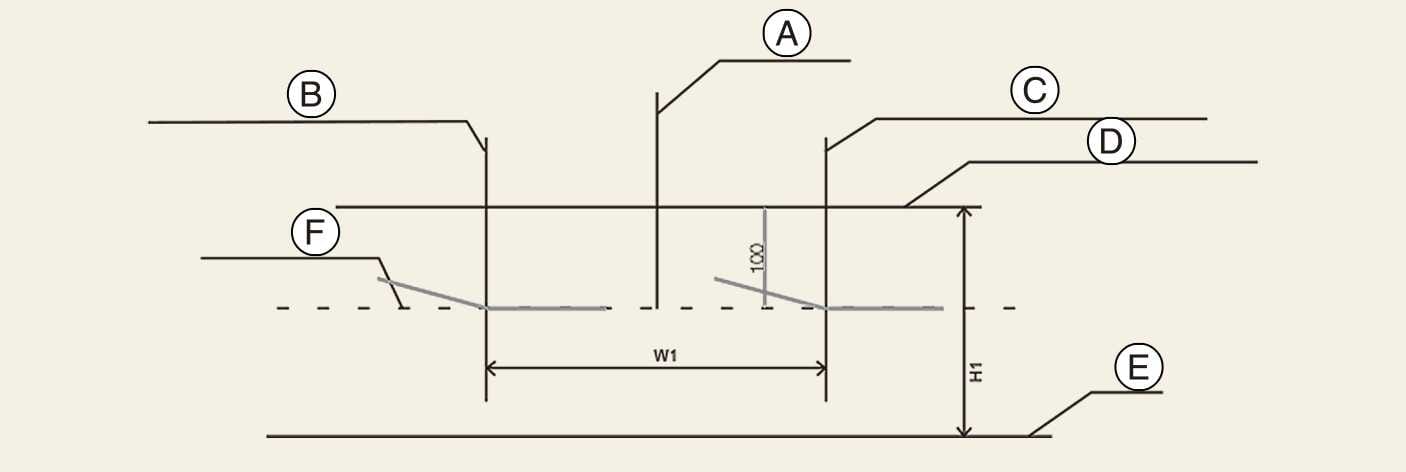

Figura 1. Com base numa tela de 10 m
OMV093051L

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Solo

F: Linha de recorte

Funcionamento

  • Ligue os médios sem o condutor no veículo.

  • A linha de recorte deve ser projetada na linha de recorte indicada na imagem.

  • Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.

  • Desengate o travão de estacionamento e coloque a caixa de velocidades na posição N (ponto morto), adicionalmente, se o dispositivo de nivelamento dos faróis estiver equipado, regule o interruptor do dispositivo de nivelamento dos faróis para “0”.
